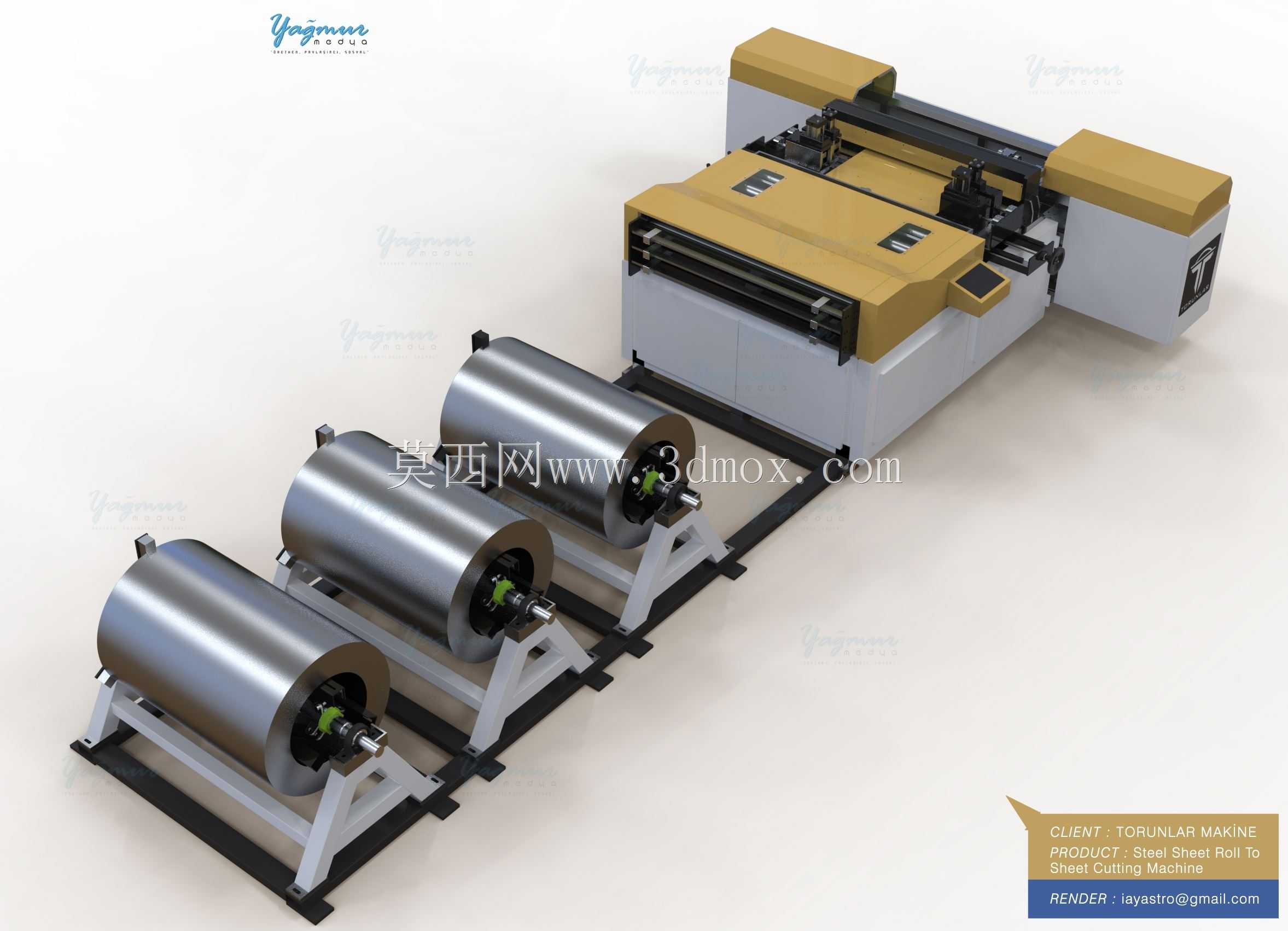

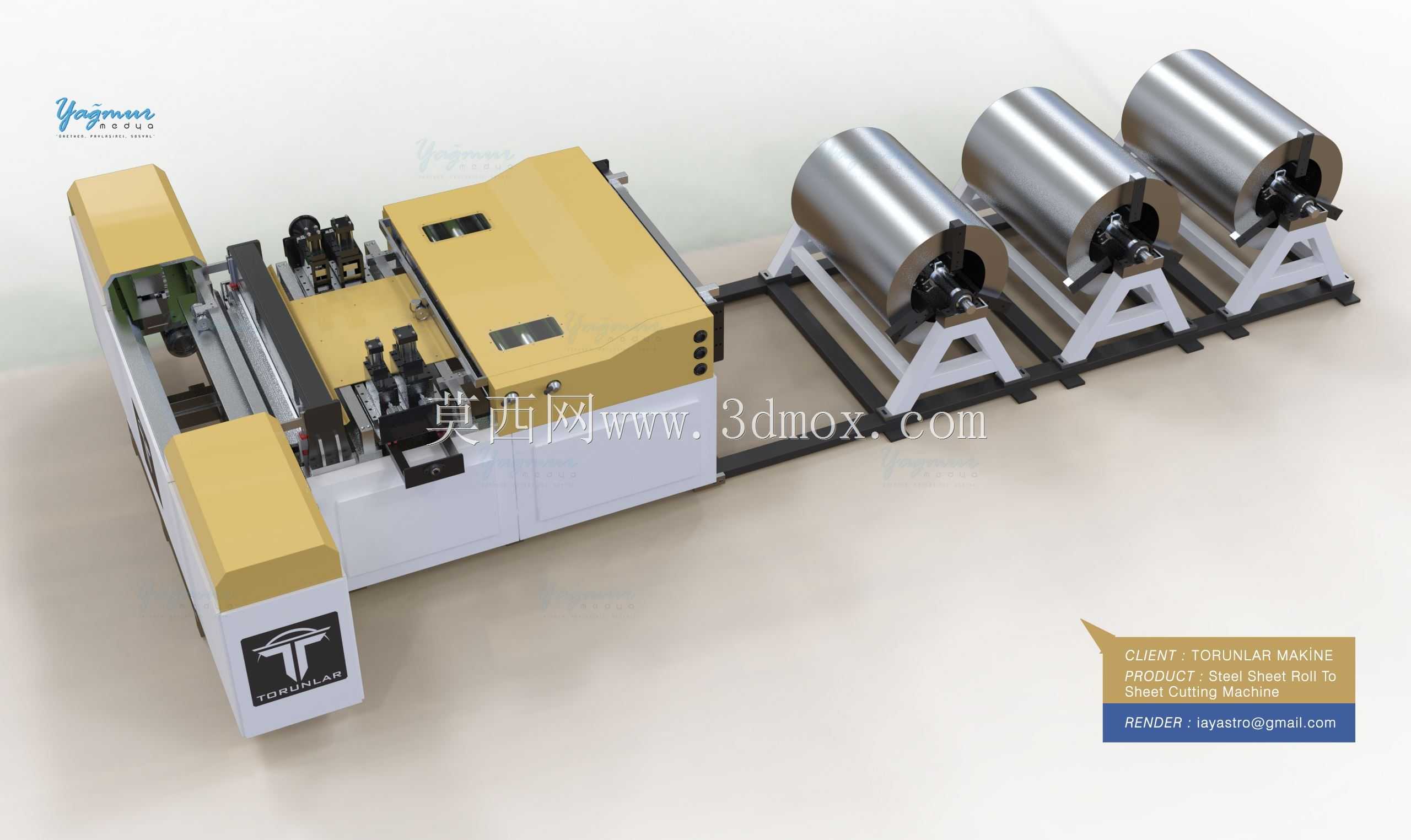

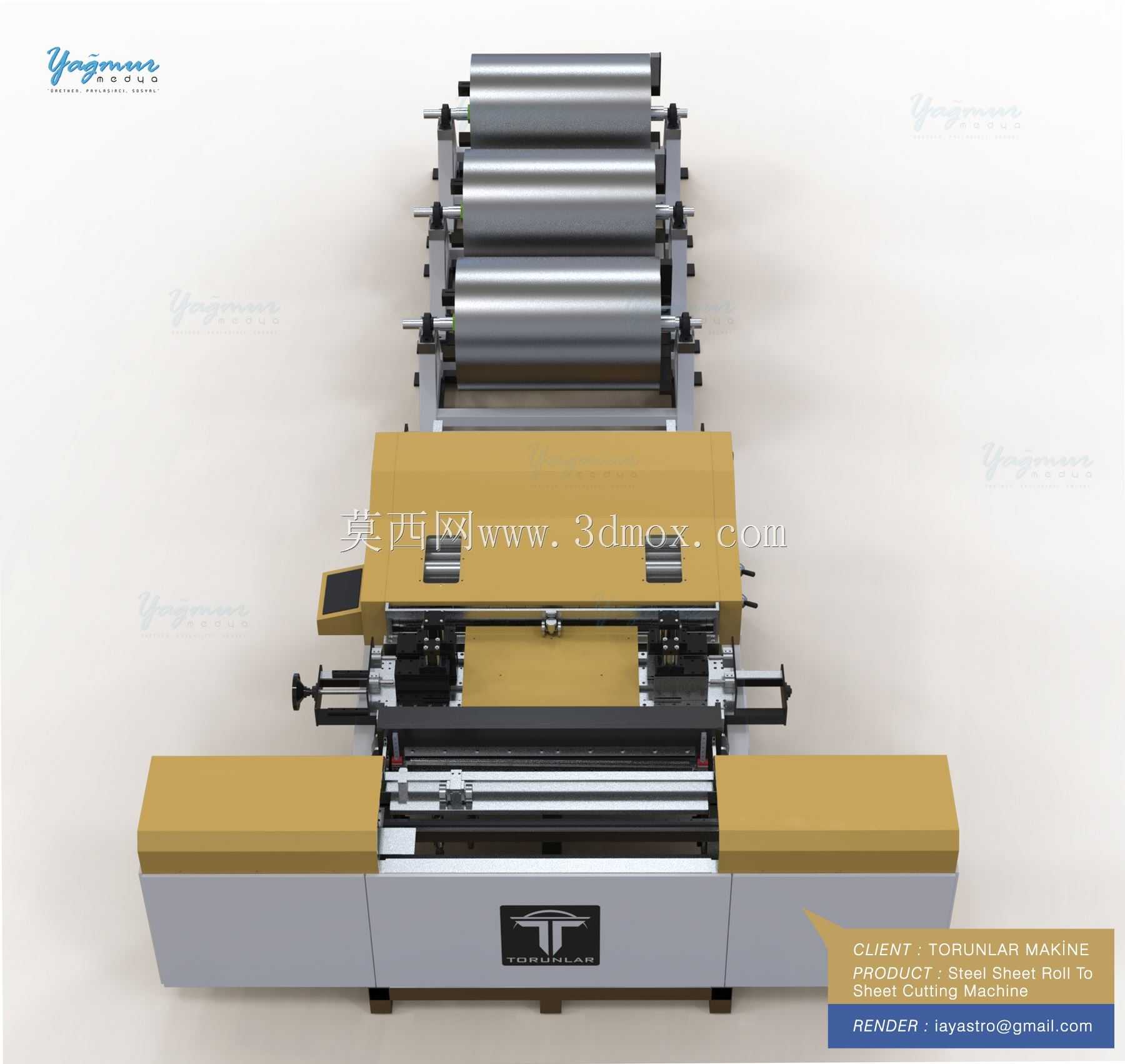

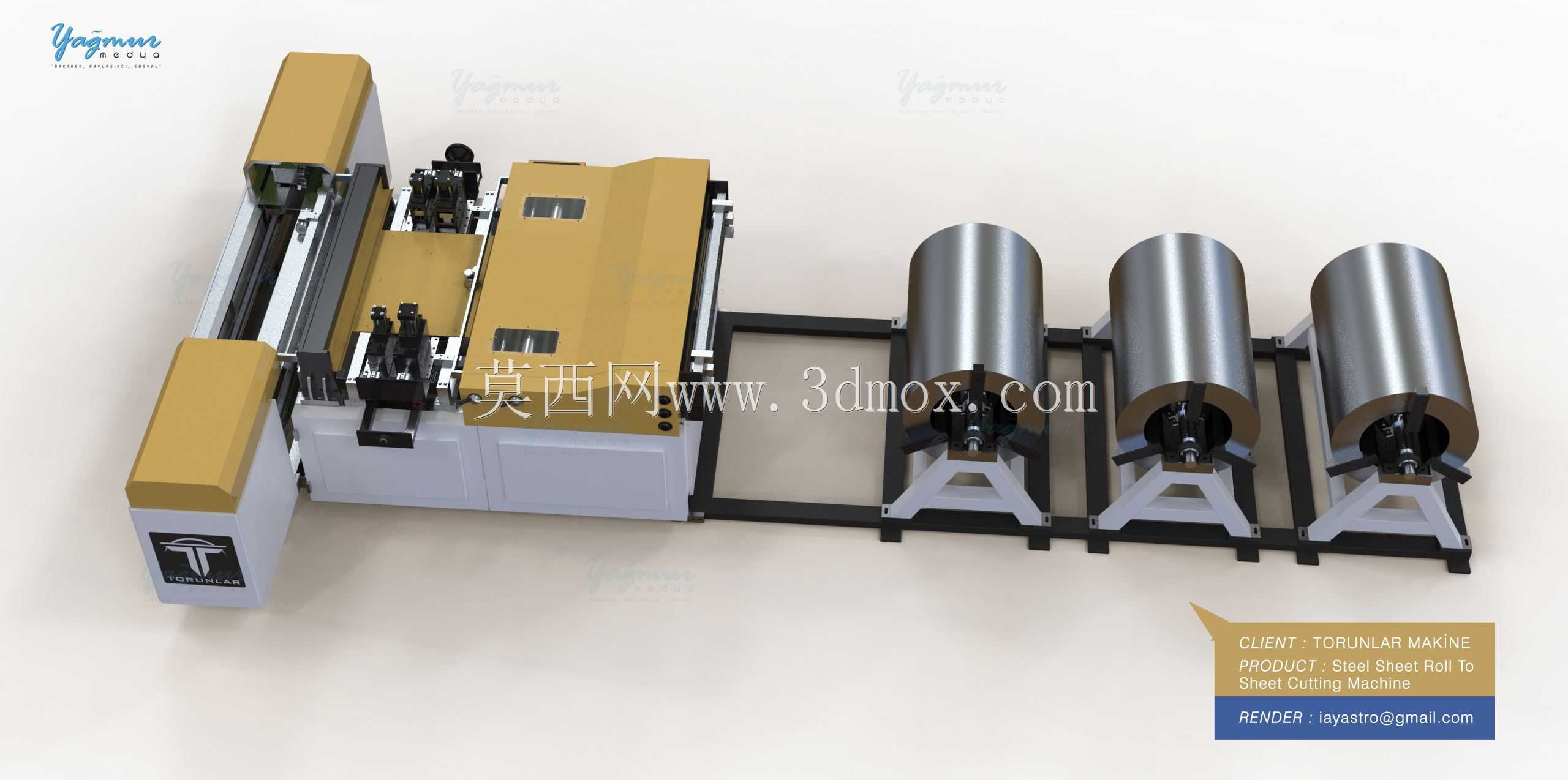

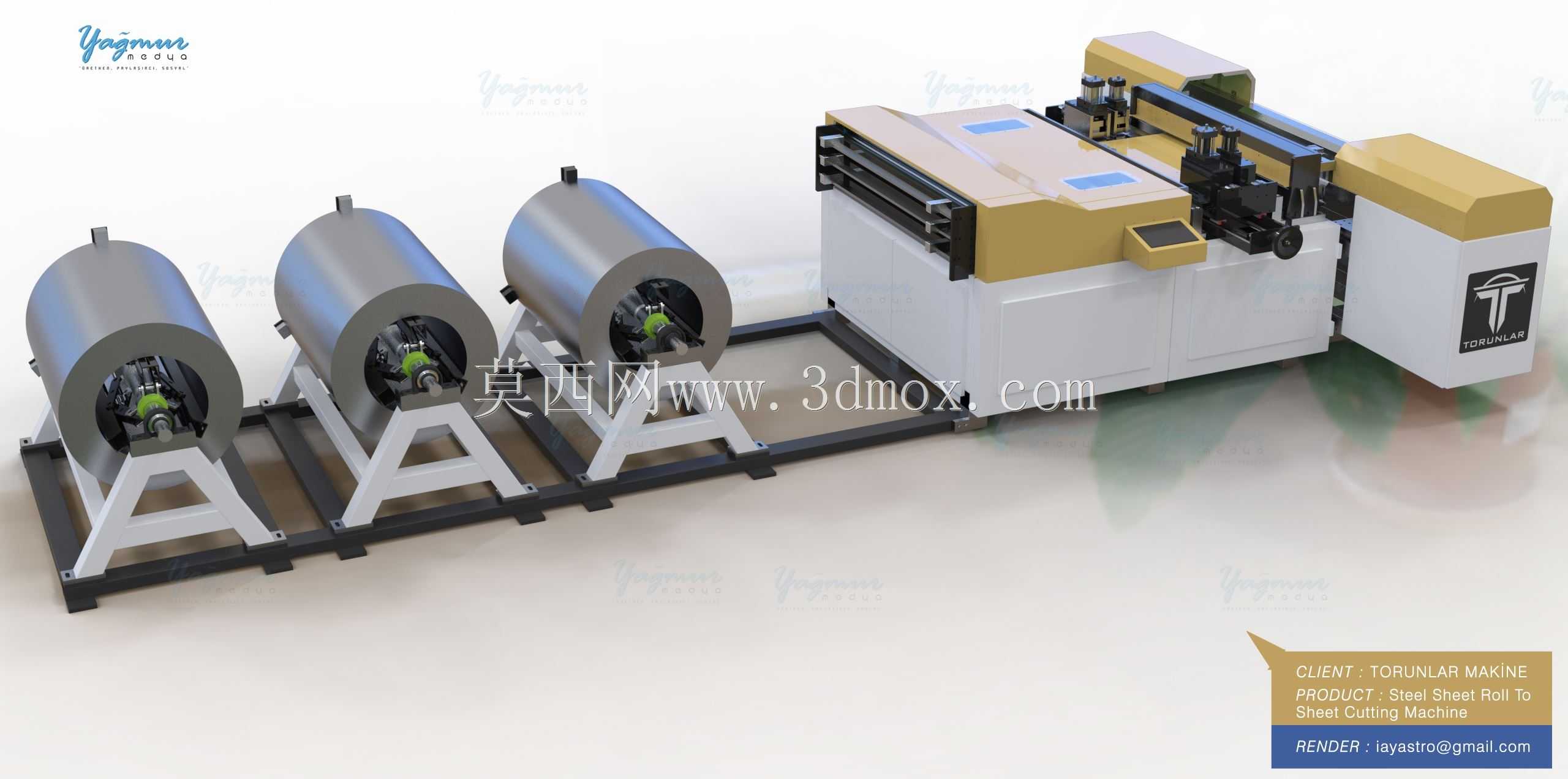

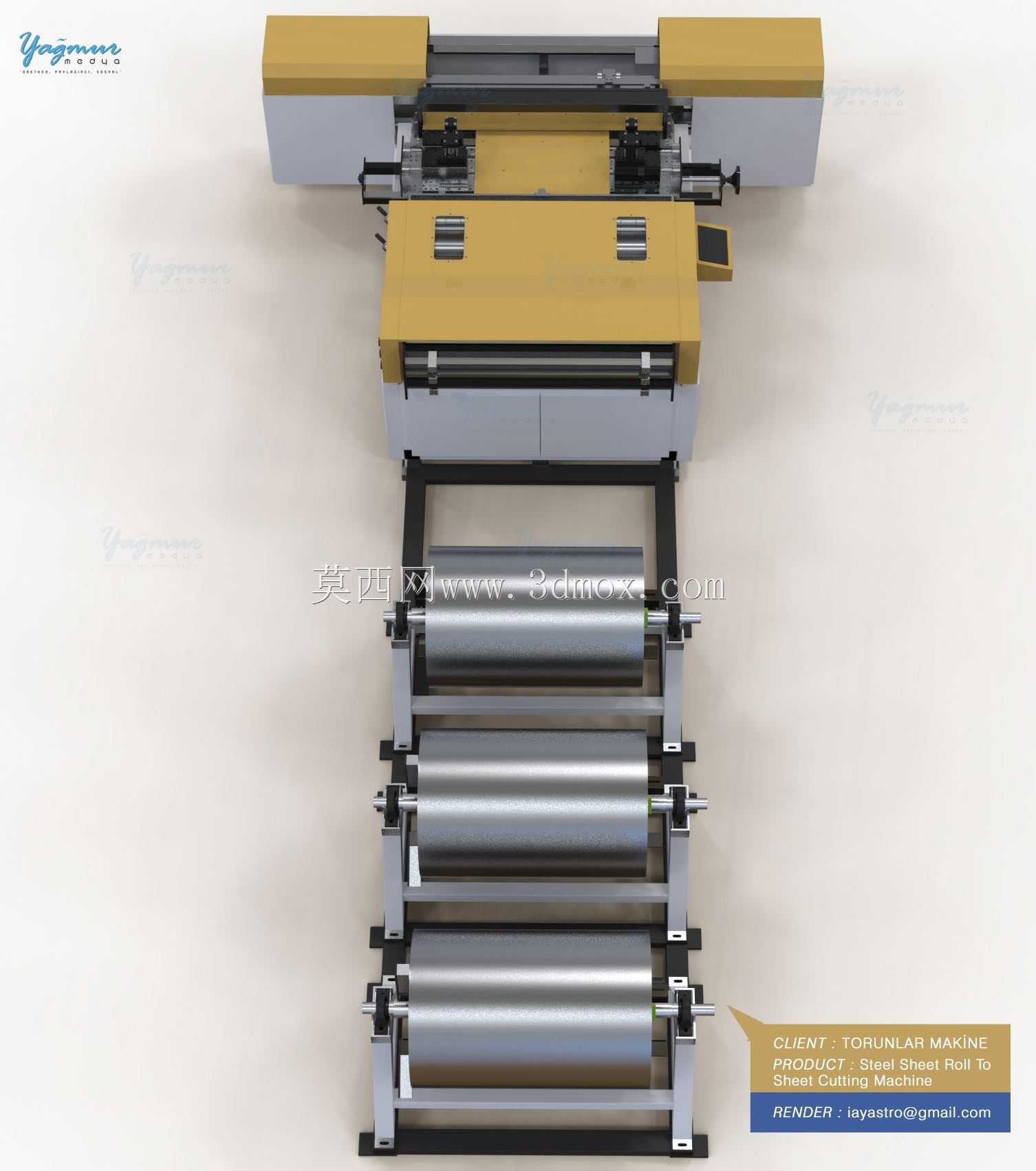

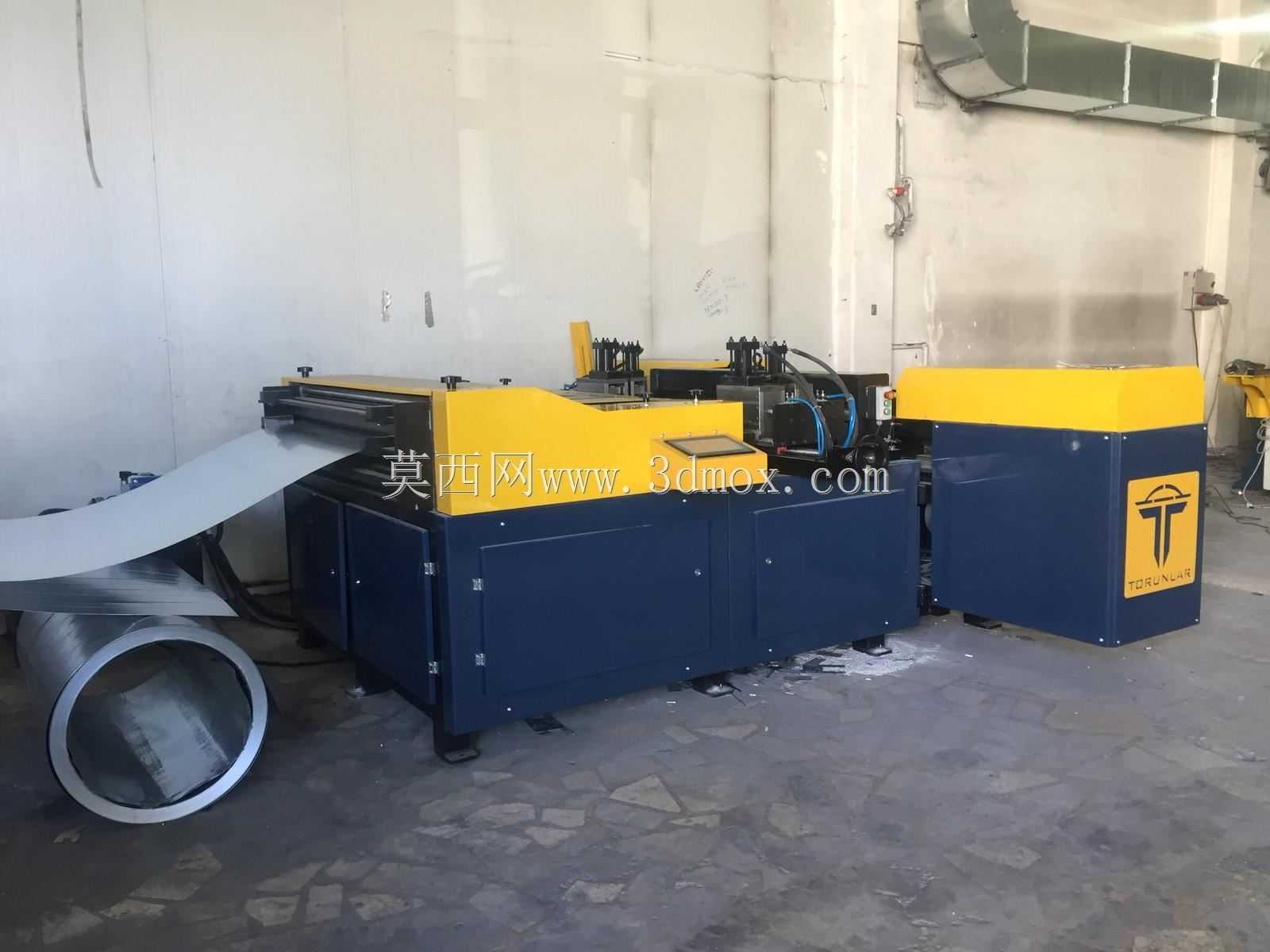

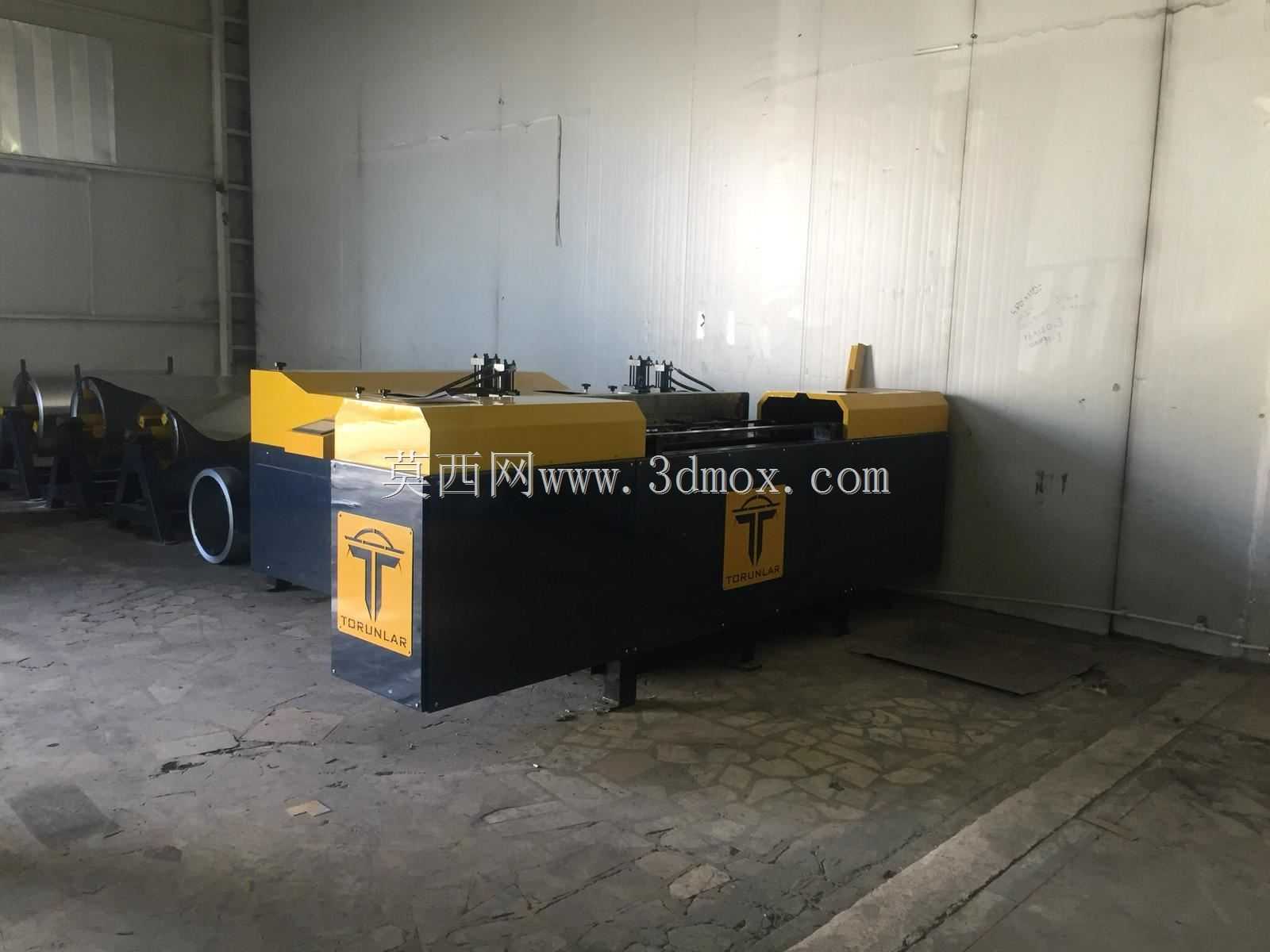

这套三维结构围绕金属卷材从成卷状态到定尺板材、再到后续管道或槽体型材成型的连续加工流程展开,现场布置时需要沿卷材送进方向预留长条形作业空间。前端三组独立开卷承卷工位呈直线排布,每组都采用重型焊接底架支撑,底架下方设置可调地脚,用于补偿车间地面的平面度误差;承卷辊采用大直径实心辊体结构,辊面与钢卷内圈支撑部位配合,承担数吨级卷材的径向载荷,辊端配置驱动联接座与制动限位结构,既能在送料时提供稳定放卷张力,也能在停机时防止卷材惯性松脱。多组开卷工位的设计,可在一台工位剩余尾料时提前完成另一卷材料的上卷准备,减少换卷等待造成的全线停机时间,适合钣金加工、通风管道制造、柜体钣金下料等需要连续消耗卷料的生产场景。

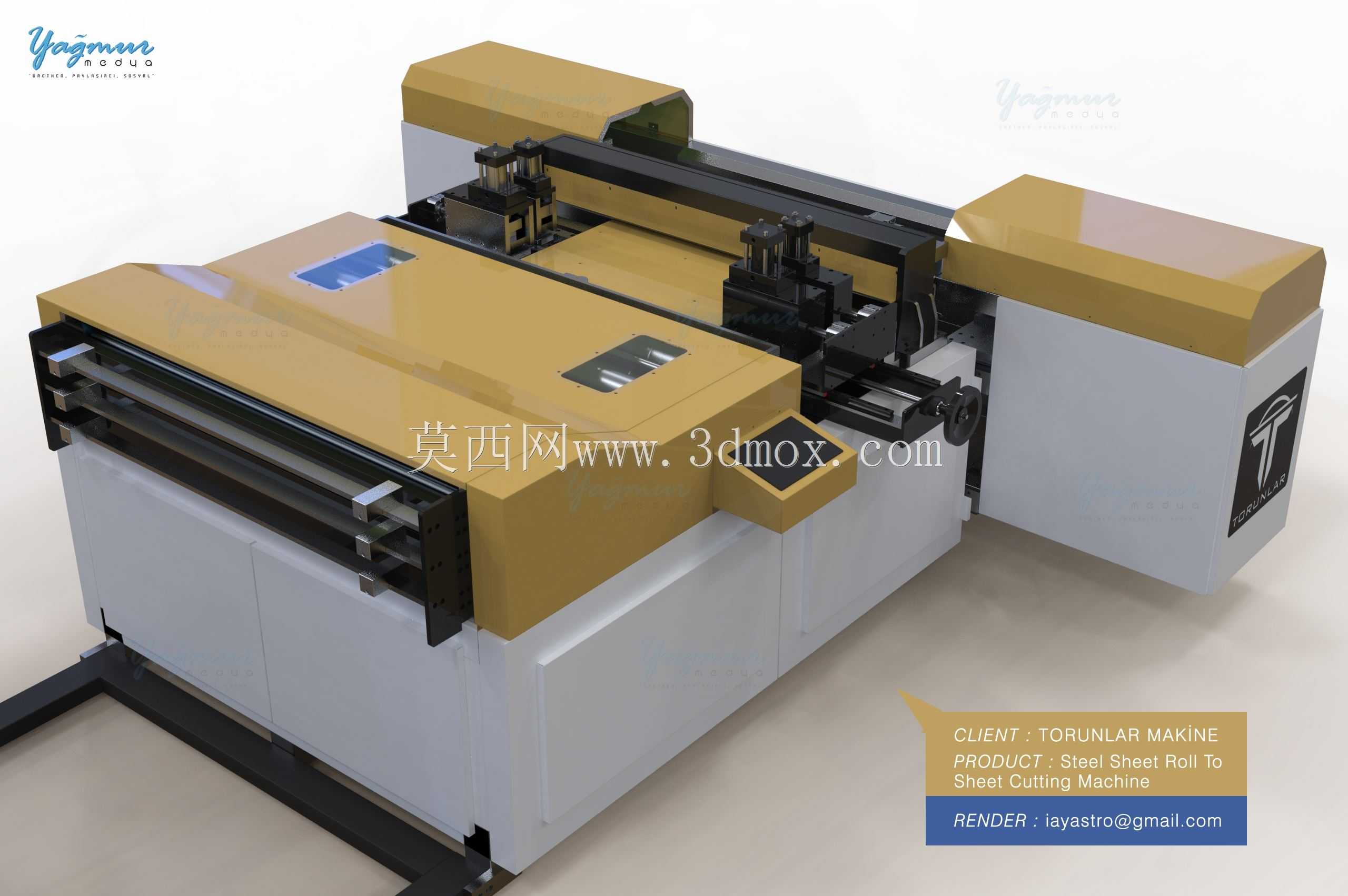

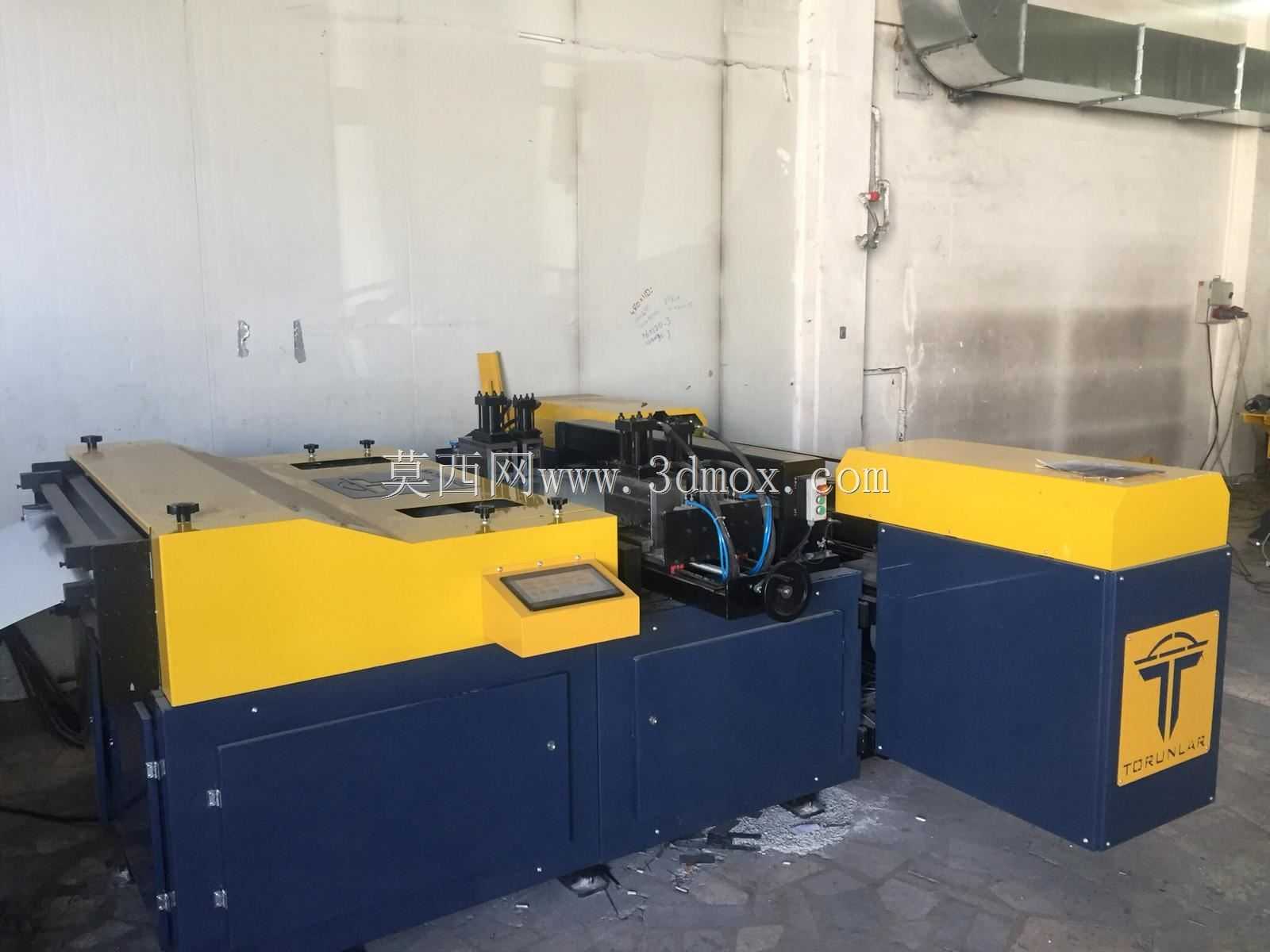

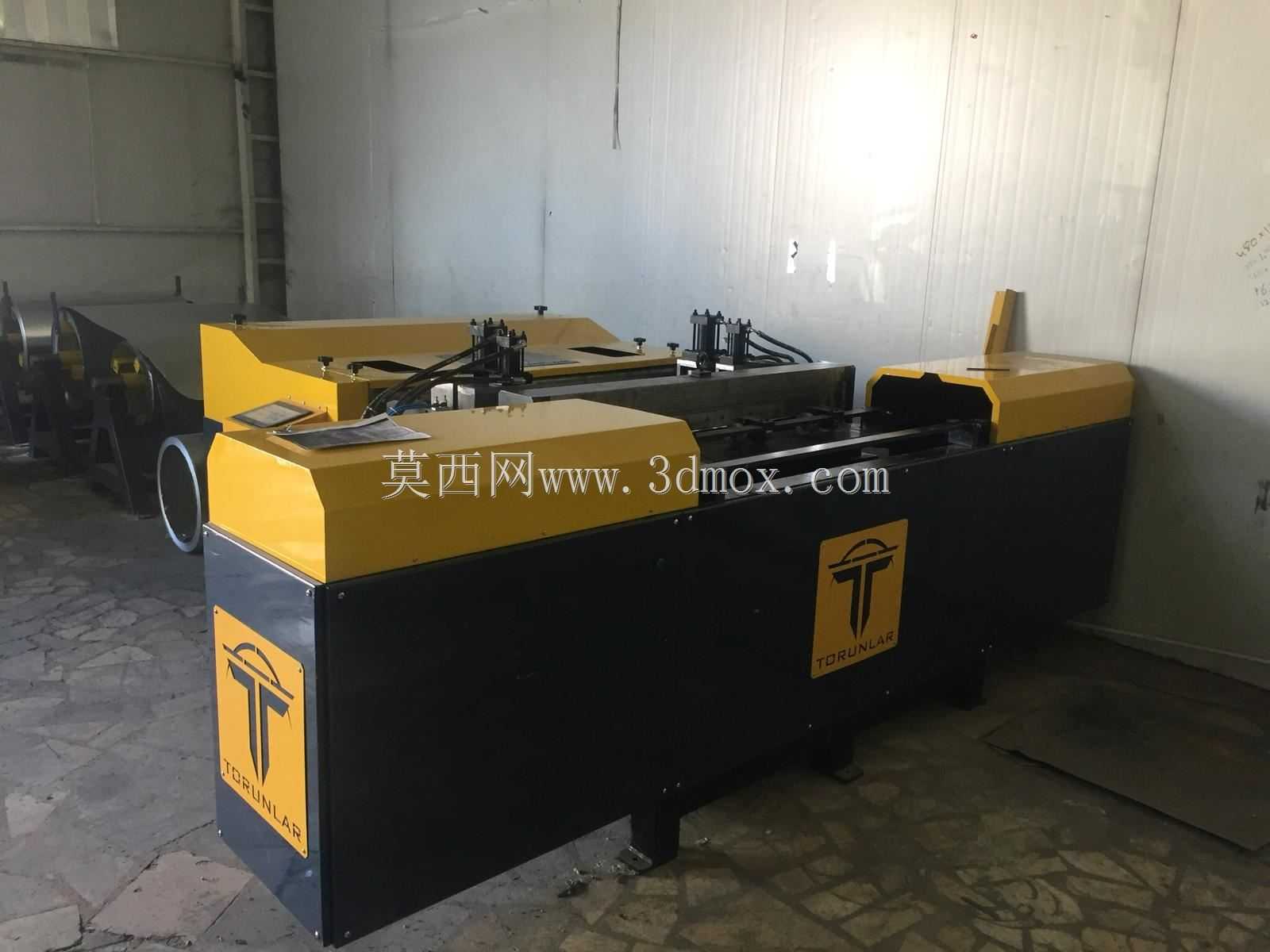

开卷工位后方衔接主机加工段,主机机身采用框架式焊接结构,外部护罩分区域覆盖传动与运动部件,既避免操作人员接触高速运动的辊轴与剪切机构,也能阻挡剪切过程中产生的金属碎屑飞溅。机身内部沿送料方向依次布置校平辊组、送进牵引辊、定尺剪切单元与成型模腔:校平辊组采用多辊交错排布形式,通过上下辊的反复压弯消除钢卷自带的波浪变形与内应力,让进入后续工序的板材保持平直;牵引辊由伺服动力驱动,配合长度检测元件控制送进距离,保证每一张裁切板材的长度公差稳定在工艺要求范围内;剪切单元采用龙门式刀架结构,动刀与定刀之间的间隙可根据板材厚度手动或自动调整,适配不同厚度的冷轧钢板、镀锌板等常用卷材。
成型段位于剪切工位之后,针对管道或槽体类工件的截面形状设计多组成型辊轮,板材在连续通过辊轮组的过程中被逐步弯卷、折边,最终形成所需的截面轮廓,无需额外单独配置折弯设备完成逐道折弯工序,大幅缩短从原材料到半成品的加工链路。设备两侧的延伸柜体分别布置液压动力站、电气控制元件与操作面板,液压管路沿机身内侧走线并设置防护拖链,避免送料过程中管线被板材剐蹭;操作面板高度按照站立作业人机工程设置,操作人员可在主机侧方直接完成参数设置、启停控制与故障复位。
建模过程中对各运动部件的干涉边界做了完整校核:开卷辊的最大上卷直径、承卷宽度与车间行车的起吊高度匹配,主机进料口高度与开卷出料中心保持同轴度,避免板材送进时出现跑偏刮蹭;设备底部的安装基准面统一标注,现场施工时可按照底架地脚孔位置预先浇筑混凝土地基并预埋固定螺栓,保证长周期重载运行时机身不会出现偏移。整机的维护通道也在布局中预留,开卷辊端的轴承座、主机内部的辊轮与刀架侧面均留出足够拆装空间,更换刀具、维护轴承时不需要整体拆解机身护罩,能够有效降低日常运维的工作量。
