小型铝型材桌面木雕切割加工设备

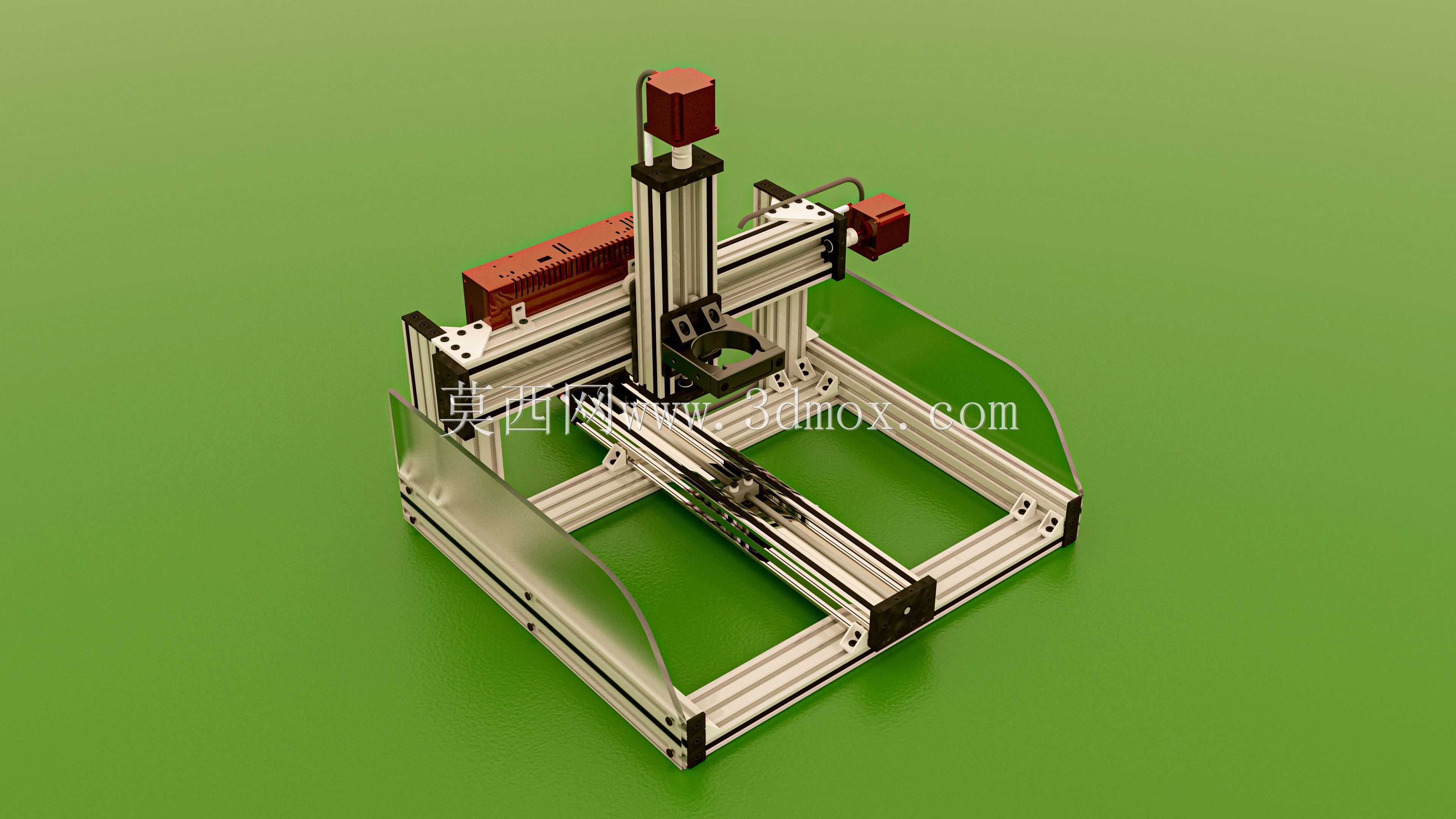

　　这套小型加工设备采用桌面式三轴龙门布局，主要面向木工小件雕刻、板材轮廓切割、软质材料开槽与教学实训场景。机架主体以工业铝型材拼装而成，型材槽口承担紧固件定位与走线附件安装功能，四周透明护板通过折弯件固定在底座边框上，既阻挡加工碎屑飞溅，又保留观察加工轨迹的视野。

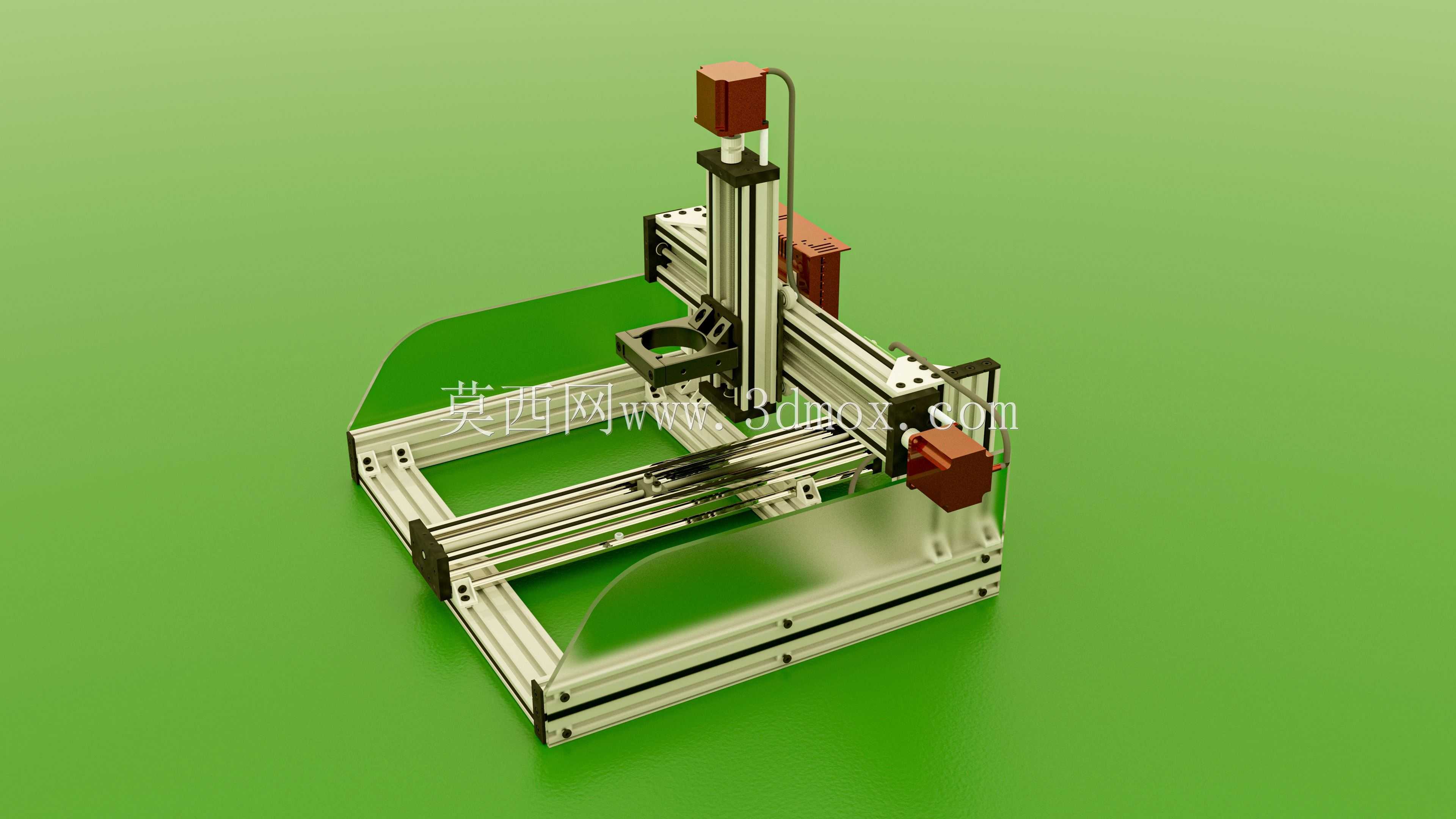

　　从实际布置看，设备底座形成矩形工作边界，X向两根平行导轨沿长边铺设，承载龙门横梁做纵向进给；Y向传动组件集成在横梁上，带动滑座沿横梁横向移动；Z向立柱布置在滑座前端，主轴安装座沿竖直导轨升降，完成刀具切入与抬刀动作。三个方向的驱动电机分别布置在龙门端部、横梁侧端和立柱顶部，电机轴与丝杠或同步轮连接，传动路径短，便于后期张紧同步带、检查联轴器和更换限位开关。

　　设计思路上，机架优先保证装配可调性。铝型材立柱与横梁通过角件、内置螺栓和端面连接板组合固定，底座下方设置角码加强节点，避免龙门在快速往复时出现明显晃动。透明防护围板没有采用全封闭焊接结构，而是分段嵌入型材槽内，维修时可单独拆下一侧护板，清理导轨附近木屑和吸尘管路积尘。工作台面位于底座中央，加工件可通过压板、夹具或简易真空吸附方式固定，适合薄木板、亚克力、泡沫板等低载荷材料。

　　主轴组件安装在Z向滑台前方，侧面配有驱动和散热结构，刀具沿Z轴向下进入工件。加工时，控制系统按路径输出脉冲信号，X、Y轴协同完成平面轮廓运动，Z轴根据雕刻深度分层下刀；对于木雕浮雕类工件，可通过多次浅切降低单刃受力，对于直线切割任务，则提高进给速度并保持刀具冷却和排屑顺畅。设备底部轮廓接近方形，占地面积控制在普通工作台可承载范围内，高度方向以Z向立柱为最高点，搬运时可将龙门、护板和电气件分拆，减少整体包装尺寸。

　　安装边界方面，设备后侧和左右两侧需要预留电机、拖链及护板拆装空间，前方保留上下料和观察区域；底座应放置在平整刚性台面上，台面水平度会直接影响龙门运动阻力和雕刻深浅一致性。导轨面、丝杠副和同步轮属于日常维护重点，木屑进入运动副后会增大摩擦并造成步进失步，因此防护罩与吸尘口的位置在结构建模时需要同步考虑。三维结构中还应核对主轴夹头与工作台面的最小距离、Z轴极限行程、龙门跨距与工件最大宽度之间的关系，避免刀具到达边缘时滑座与护板或型材立柱干涉。

　　该类设备适用于小批量木工样品制作、广告板材切割、学校数控实训和个人工坊加工，结构简单、零件开放性强，便于在模型中检查型材选型、螺栓间距、电机座强度、拖链弯曲半径以及防护板安装角度。
