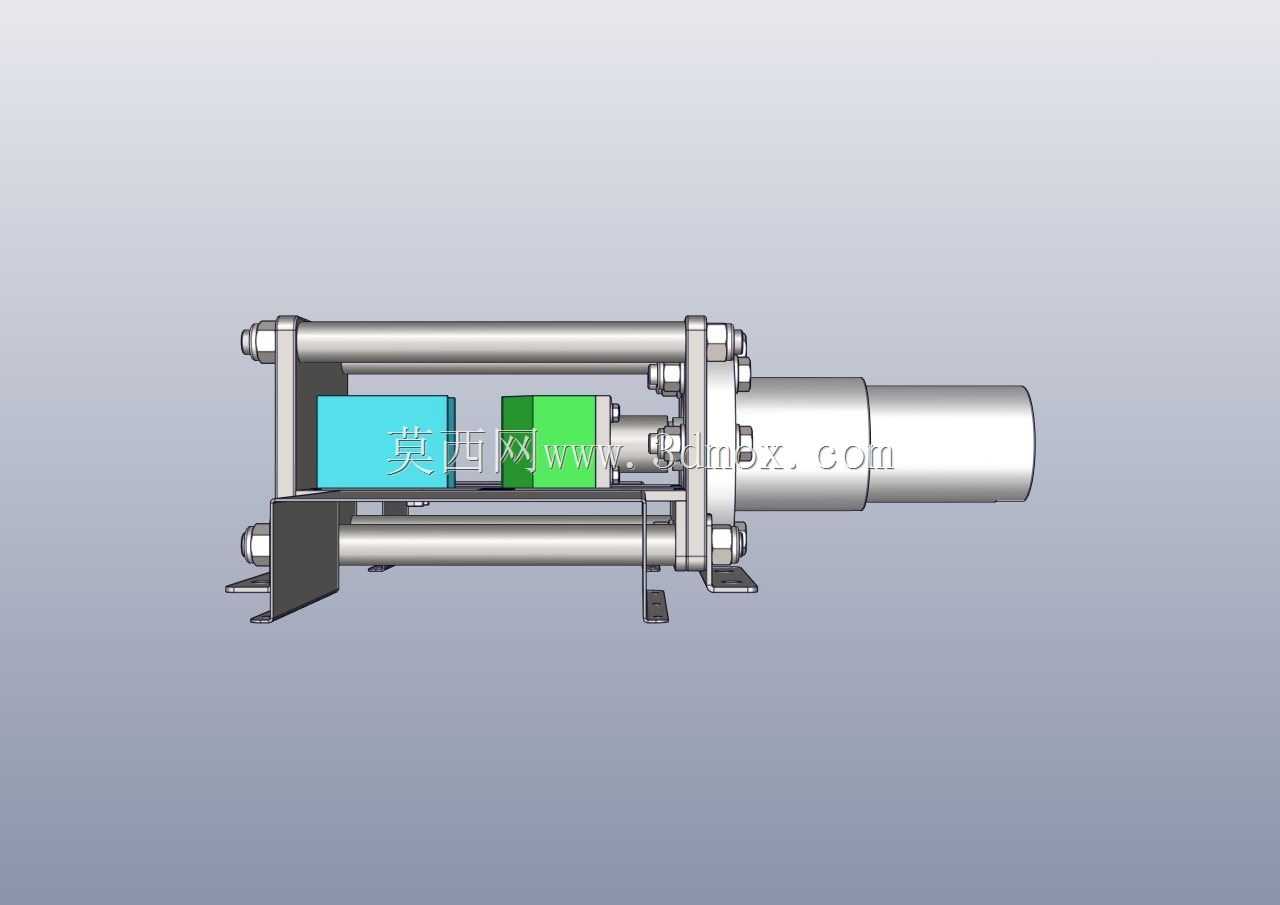

这套小型液压折弯工装面向薄板类零件的小批量折弯、样件试制以及维修现场的简易成形作业,整体结构采用卧式框架布置,液压缸沿水平方向输出推力,折弯模位设置在框架中部,工件从前端托板送入,通过V形下模与配套上模的合模动作完成板材角度折弯。设备底部设置带安装孔的底板,可直接固定在工作台或型钢支架上,前端伸出的平板承担工件承托与定位辅助作用,能够减少长板料送料时的下垂偏差。

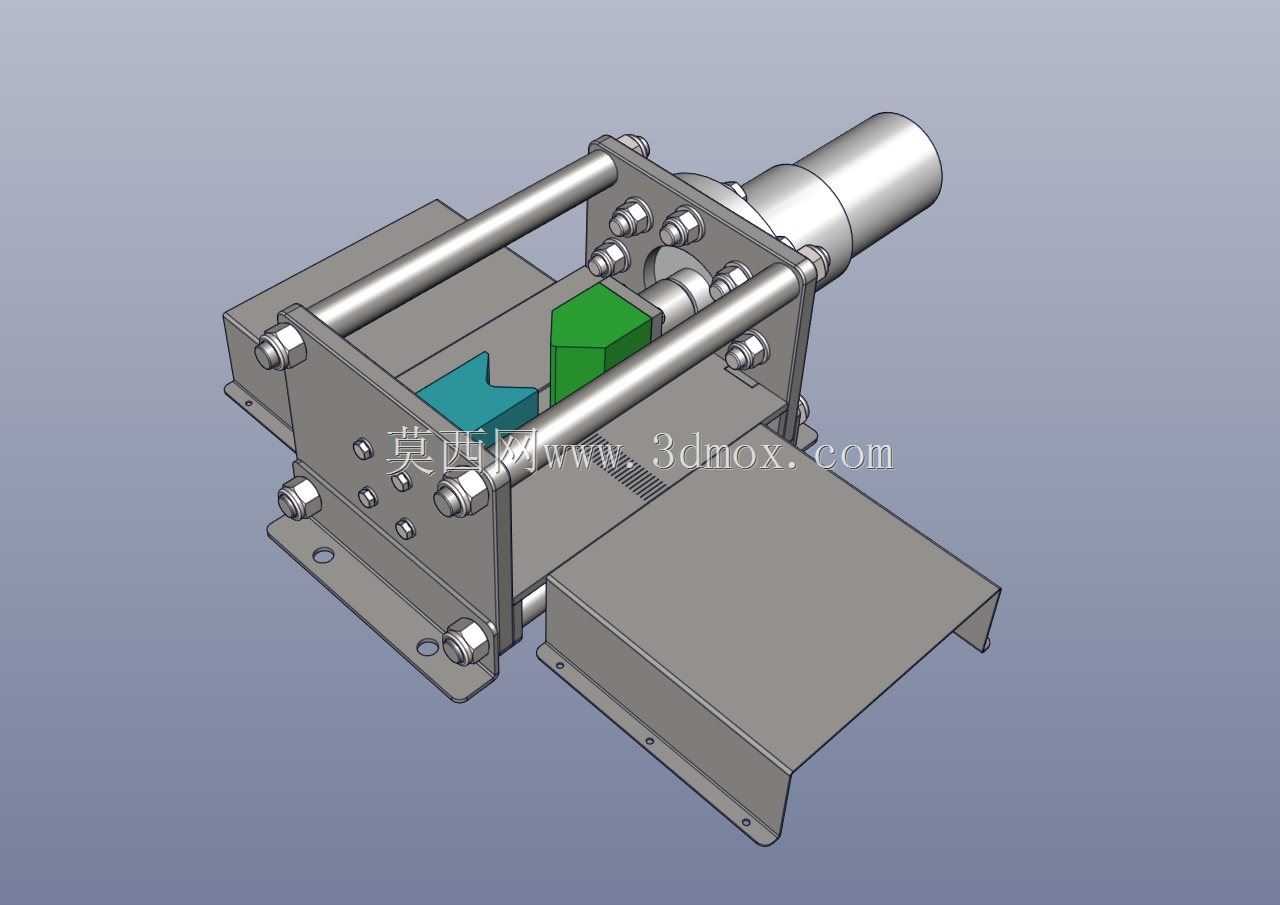

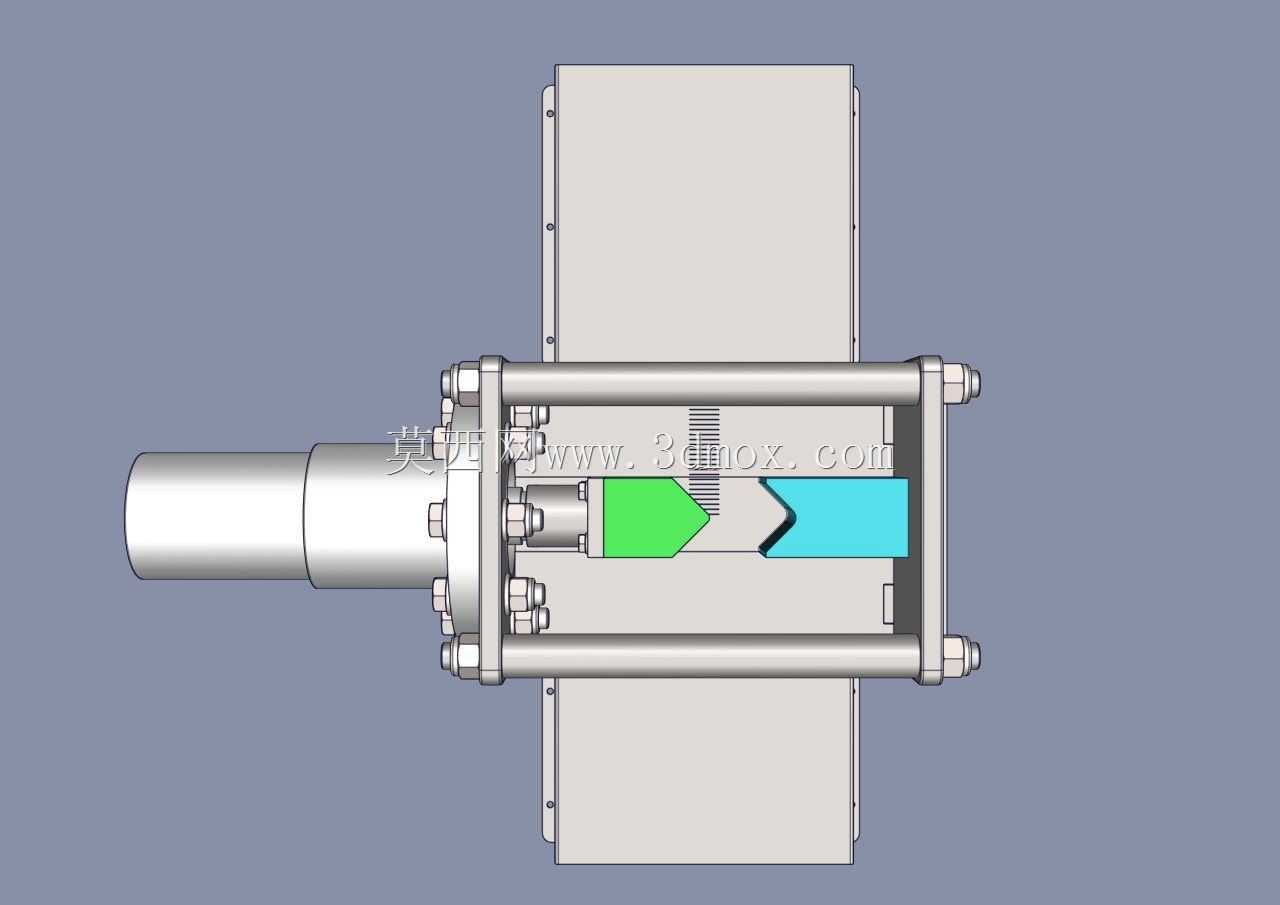

从实际使用场景看,这类装置并不追求大型折弯机的高吨位与多轴联动,而是强调紧凑、易搬运和快速换模。框架由两侧立板、多根平行导向杆和端部液压缸安装座组成,杆件既承担拉紧与定位作用,也为活动压头提供运动约束;液压缸尾部通过法兰固定在端板上,活塞杆与活动压头连接,压头沿导向杆方向推进,使上模对板材施加稳定的弯曲载荷。中部模位保留了不同折弯模具的安装空间,绿色与蓝色模块分别对应压头和下模区域,建模时可根据板厚、折弯半径和成形角度更换模口宽度或压头形状。

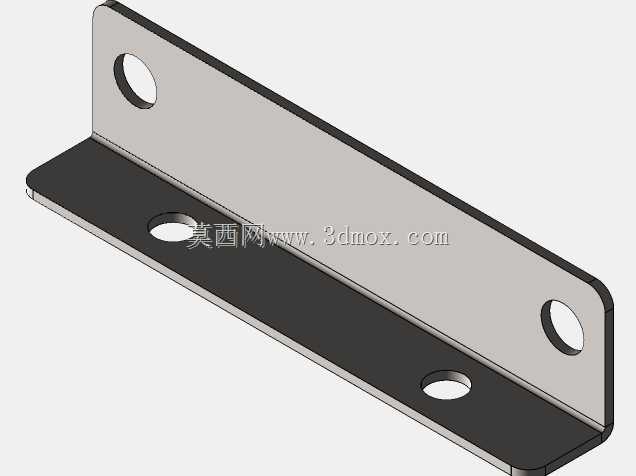

结构设计上,两侧立板承受合模反力,底板通过螺栓孔与基础连接,导向杆采用对称布置,能够降低压头偏载带来的卡滞风险。液压缸轴线应尽量与折弯载荷中心重合,避免活塞杆承受明显径向力;端板与立板之间的连接需要在工程细化时校核螺栓预紧、板件弯曲刚度以及焊接或装配后的平行度。对于薄板加工,行程控制比极限吨位更关键,模型中活动部件之间预留了运动间隙,后续可在液压回路中增加节流阀、压力调节阀或行程限位件,使压头推进速度、合模压力和折弯深度能够按材料特性调整。
外形边界方面,设备长度主要由液压缸本体、框架行程和前端托板决定,宽度由两侧立板及导向杆跨距确定,高度集中在液压缸中心线与底板之间。安装时不仅要关注占地投影,还要预留后方液压缸维护空间、上方模具拆装空间以及前方板料送取空间;底板固定孔的位置应与工作台承载梁对应,不能只固定在薄台面表层。若用于碳钢、不锈钢或铝板折弯,需要按材料屈服强度、板宽和折弯长度复核所需推力,模口圆角也应随板厚增大而调整,以避免工件表面压伤或折弯处开裂。
三维建模过程中,活动压头、导向杆、液压缸、立板、底板和托板均按独立零件组织,便于检查装配干涉与运动行程。折弯作业时,工件放置在下模上方,定位边可依托托板或附加挡规确定折弯线;液压缸推动压头前进,上模压入板材并使其绕模口发生塑性弯曲;到达设定位置后泄压回程,人工取出成形件。该结构适合教学演示、轻型钣金车间、维修班组和非标自动化辅助工位使用,也可作为进一步设计专用折弯设备的基础方案,在其上扩展手动泵、电动液压站、可调挡料、安全防护或换模机构。
