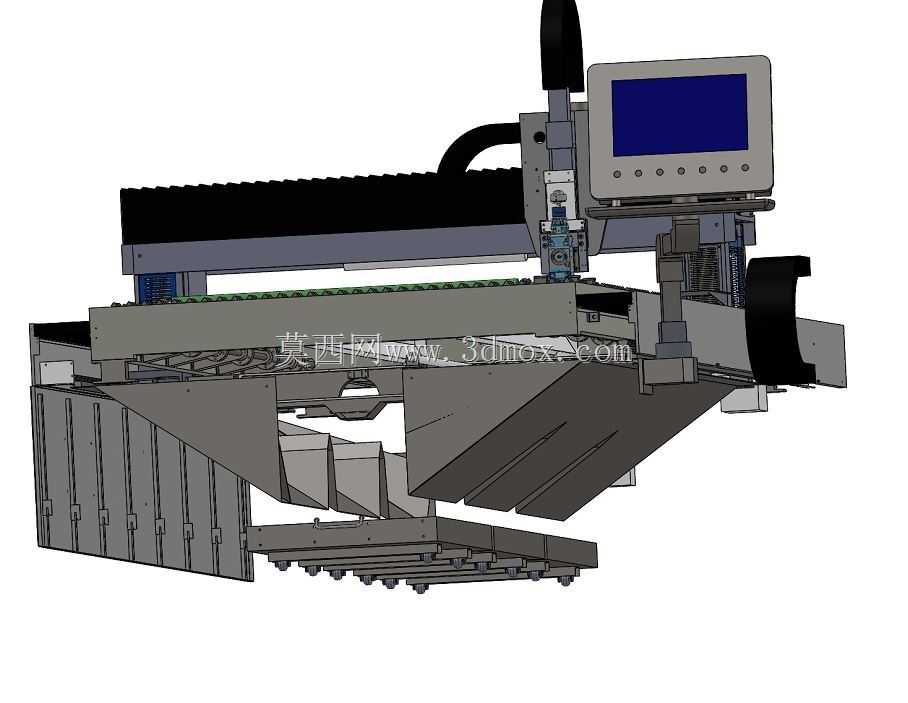

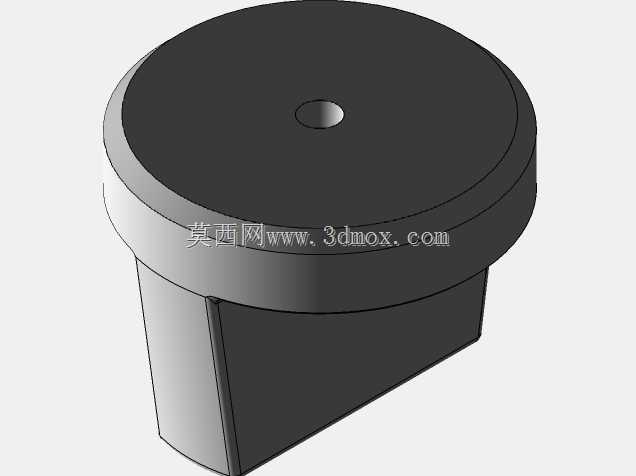

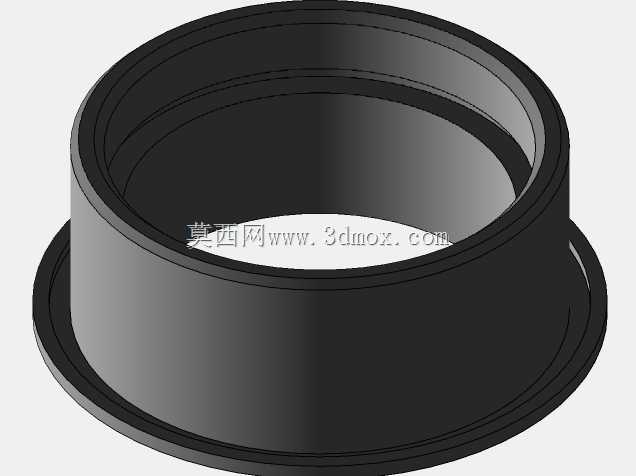

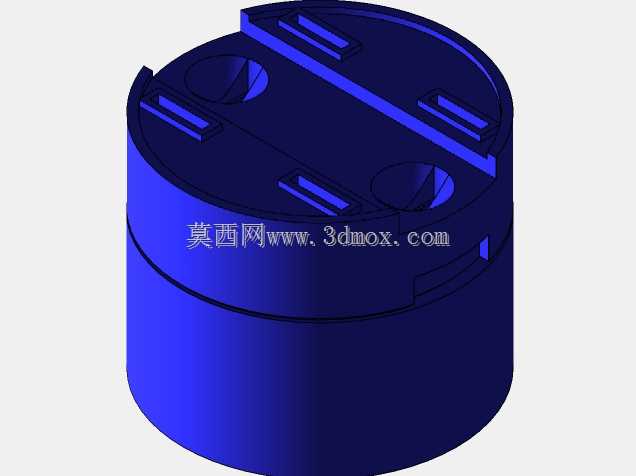

该套三维结构对应的是钣金加工车间里常见的台式龙门数控切割装备,整机采用床身承载、龙门横梁跨距移动、切割头沿横梁横向进给的经典布局,可同时适配等离子割炬与激光切割头两类加工执行端,覆盖从厚碳钢板粗切到薄不锈钢、铝板精密切割的多工况需求,在五金下料、工程机械构件预制、广告金属字加工、机箱机柜生产、通风管道展开放样这类场景中都有很高的出镜率。

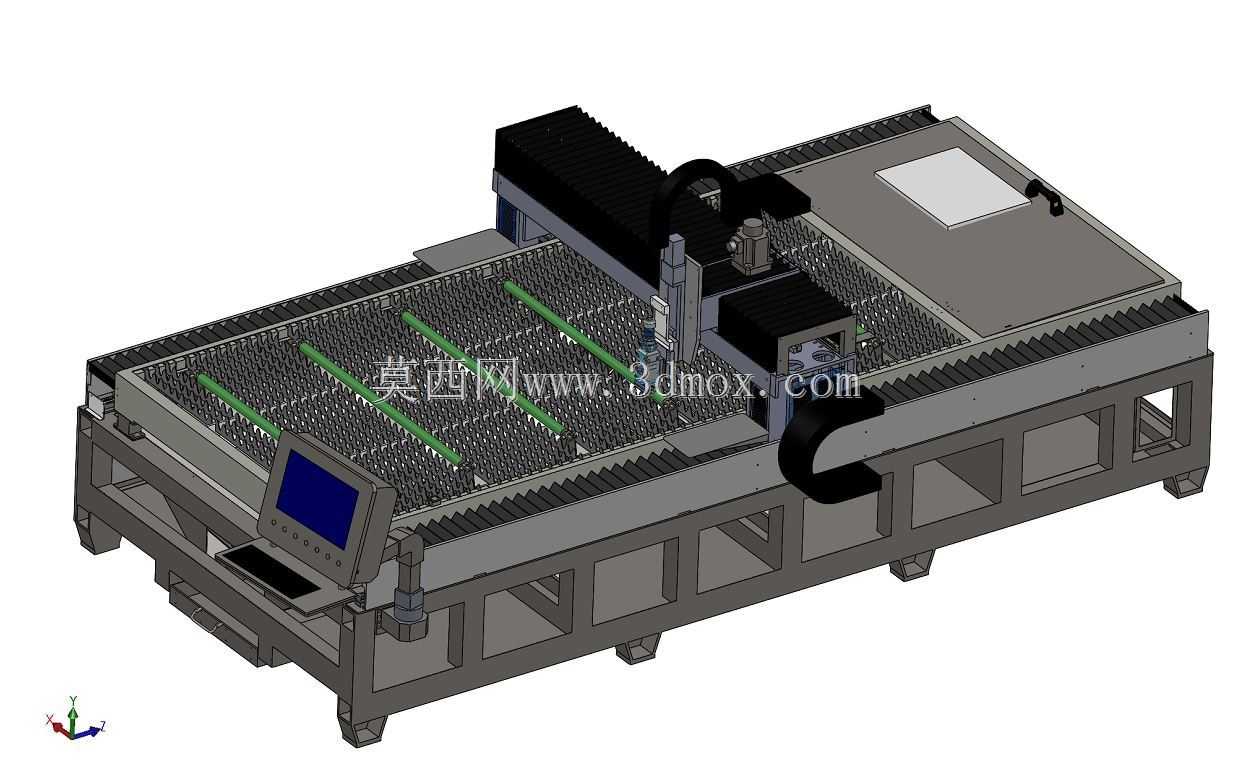

从整机安装边界来看,床身主体为长条形焊接箱型结构,长度方向预留了整条齿条安装基面与直线导轨支撑位,宽度方向两侧的纵向导轨平行度是装配阶段的核心管控项,床身底部布置有可调支撑脚杯,现场就位时不需要做复杂的二次灌浆,只需要将各脚杯调平、保证床身上平面的平面度误差控制在设备允许范围内即可固定;床身内部铺设有锯齿形承料格栅,格栅齿尖朝上,待加工的金属板材直接平铺在格栅面上,切割过程中产生的熔渣可以顺着齿间空隙下落到底部的抽渣抽屉,避免熔渣堆积反粘到板材下表面,也方便班组定期清理废料。床身前端设置有抽拉式集渣仓,仓体和床身导轨之间留有足够的抽拉行程,清理时不需要挪动上方待加工板材。

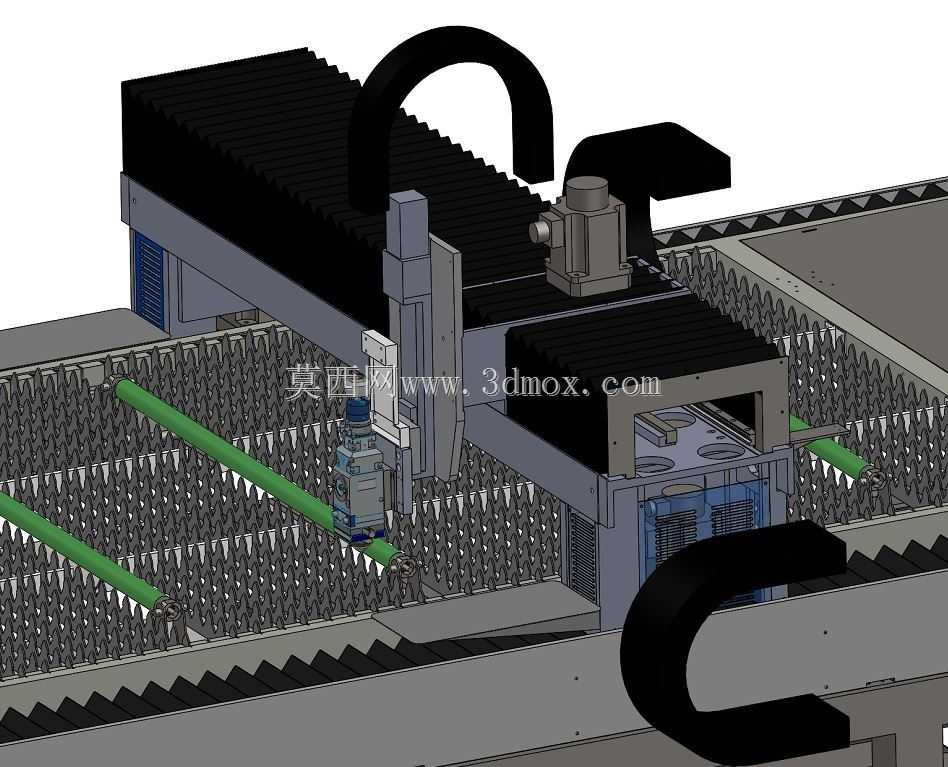

龙门部分的设计走轻量化高刚性路线,横梁采用铝型材或者焊接薄壁箱型梁结构,两端的滑座分别卡在床身两侧的纵向直线导轨上,由伺服电机经减速器驱动齿轮沿床身侧面的齿条同步传动,保证龙门沿Y向长距离移动时不会出现偏摆;横梁本体上同样布置横向直线导轨与齿条,切割头滑座搭载在横梁导轨上,由另一组伺服驱动完成X向进给,两个方向的传动配合数控系统插补运算,就能走出任意平面轮廓的切割路径。切割头滑座上集成了Z向升降轴,既可以安装电容调高传感器适配等离子切割时的割炬高度跟踪,也可以加装激光切割头的随动调高组件,加工过程中遇到板材局部翘曲时,Z轴可以实时动态调整割嘴和板面的间距,避免撞枪或者切不透。

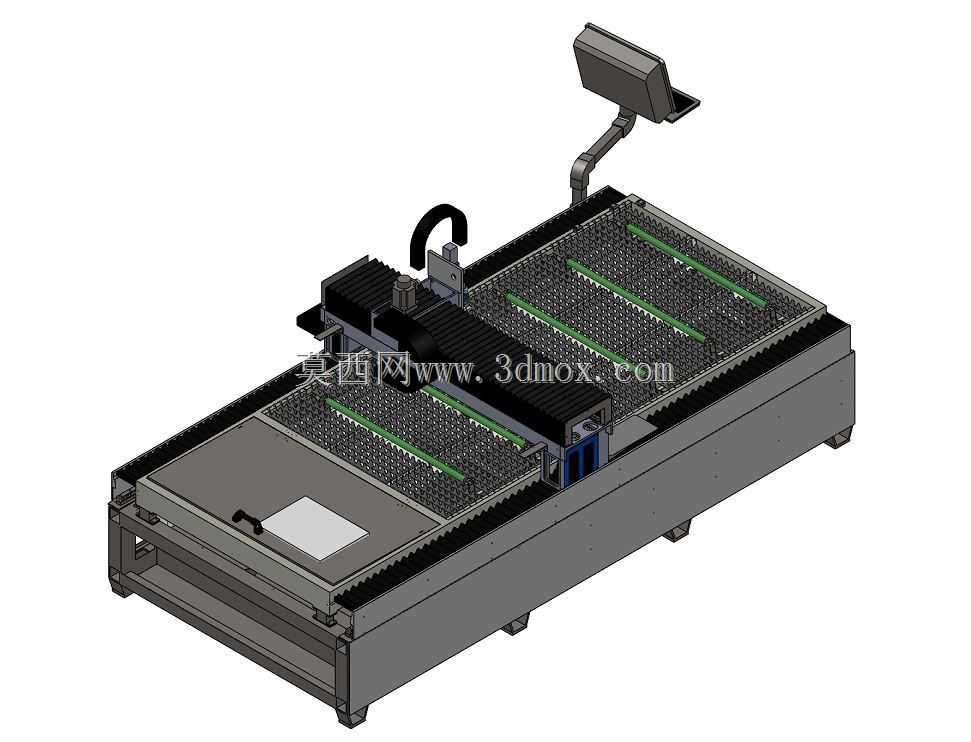

设备的操作终端采用悬臂吊挂结构,悬臂从龙门侧方或者床身端部伸出,多节旋转关节可以让操作屏在设备正面、侧面多个工位停留,操作工上下料时可以把屏幕转到不碍事的位置,对位调零时又能拉到靠近切割头的位置观察,屏幕箱体做了防尘处理,适配车间多粉尘的作业环境。气路与走线全部采用拖链收纳,纵向拖链沿床身侧边铺设,横向拖链随切割头滑座在横梁上移动,等离子的供电电缆、压缩空气管、激光切割的辅助气体管路、传感器信号线全部规整在拖链内部,移动过程中不会出现管线拉扯、剐蹭板材的问题。
结构设计阶段优先考量了加工过程的热变形控制:床身焊接后会做整体去应力退火,导轨安装面经龙门铣一次加工成型,长期承受板材重量与切割热辐射也不容易出现导轨扭曲;龙门横梁的跨距根据常见板材幅面设定,常规加工区间可以覆盖标准整张钢板的下料范围,设备四周预留的安全距离需要满足:正面留出板材上下料的叉车通行空间,两侧留出拖链运动与检修开门的操作空间,背面留出除尘管路对接的位置,如果配套抽风除尘平台,床身下方的风道接口可以直接对接车间除尘系统,把切割产生的烟尘直接抽走。两类切割头的切换通过快装连接板实现,等离子割炬负责厚板、低成本粗下料,激光头负责薄板高精度复杂轮廓加工,一台设备就能完成不同厚度板材的工序流转,减少车间单独配置两台切割设备的占地投入。
