工业用多孔式真空吸附工作台结构

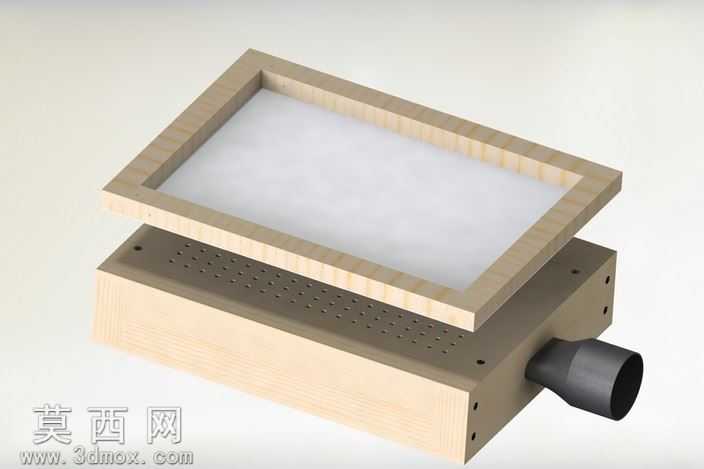

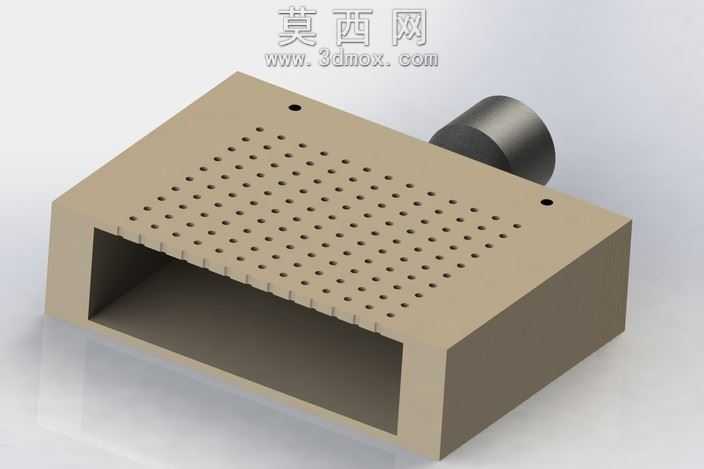

该三维模型采用SolidWorks软件完成全参数化建模，整体为一体化箱式结构设计，建模过程中优先保证结构尺寸的可编辑性，所有孔位、腔体、外接接口的参数均关联全局变量，方便后续根据实际使用场景调整规格。模型主体为中空矩形箱体结构，顶部工作面采用规则阵列排布的密集通孔设计，孔位间距经过均匀化计算，保证整个工作面的负压吸附力分布均匀，不会出现局部吸力不足的问题；箱体后侧设置圆柱形负压接口，用于外接真空发生装置，接口与箱体连接处做了圆角过渡处理，既减少建模过程中的应力集中特征，也能在实际生产中降低气流阻力，提升负压传导效率。渲染阶段采用哑光米黄色工程塑料材质模拟主体的PP或ABS工程塑料质感，表面添加细微的磨砂纹理参数，还原工业工装的真实质感；后侧接口采用深灰色金属材质，添加轻微的金属反光与粗糙度参数，区分不同部件的材质属性；场景采用柔和的漫反射光照，避免过强的反光遮挡结构细节，同时添加柔和的地面阴影，增强模型的空间立体感。结构设计上，箱体前侧设置开放式开口，既可以减轻整体自重，也方便后期内部加装导流板、密封件等配件，顶部工作面的边缘做了微小的倒角处理，避免锐边划伤操作人员，箱体边角处设置的两个定位小孔，用于将整个工作台固定在配套设备机架上，保证使用过程中的结构稳定性。设计思路围绕实用化工业场景展开，整体结构无冗余特征，所有造型均服务于真空吸附的核心功能，既可以作为小型工件的真空吸附固定工装，用于轻量化工件的打磨、喷涂、装配工序，也可以作为小型真空成型设备的成型工作面，完成薄型板材的热成型加工，模型的结构拆分逻辑清晰，可直接导出工程图用于生产加工。
