美标AREMA系列钢轨断面结构

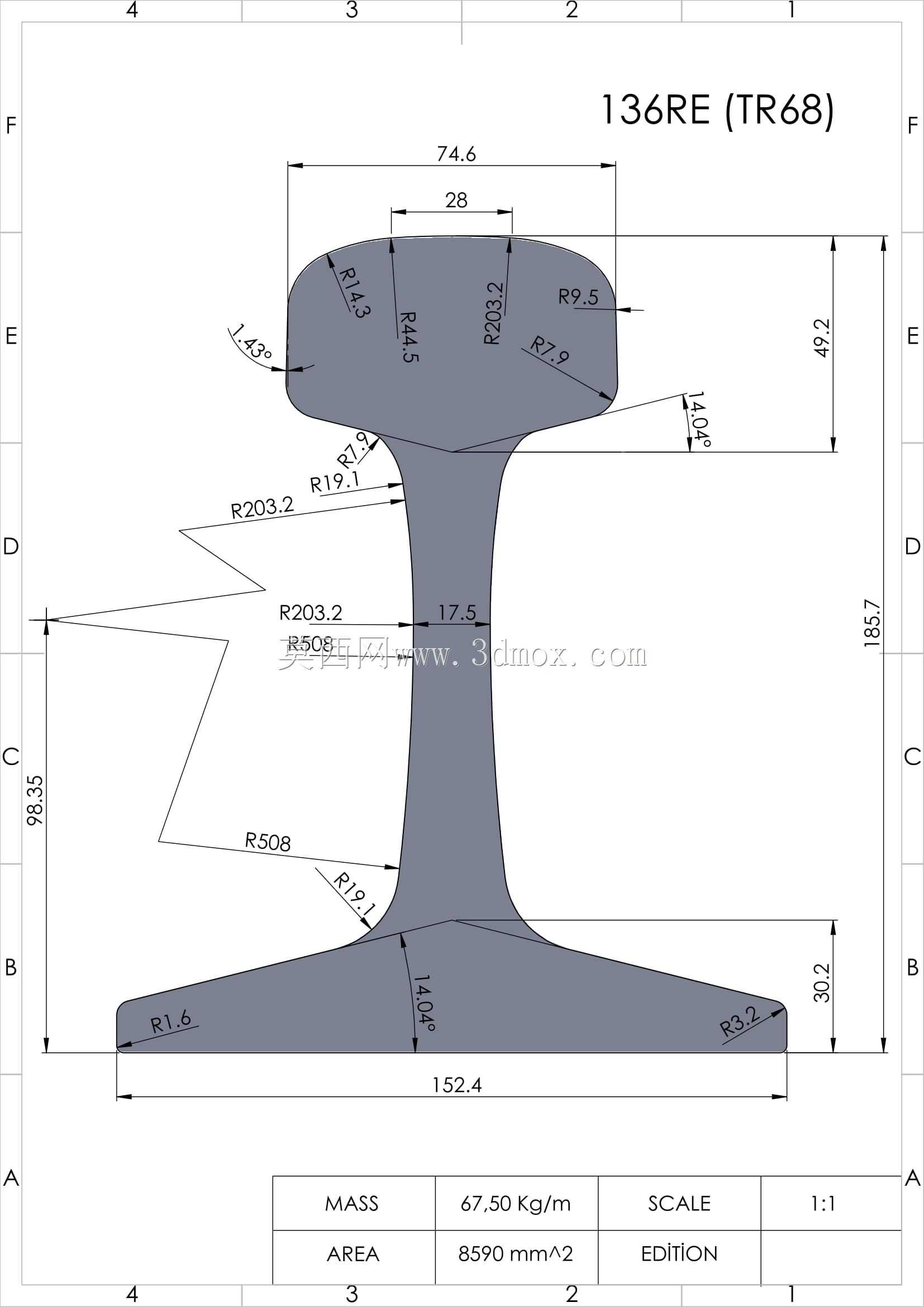

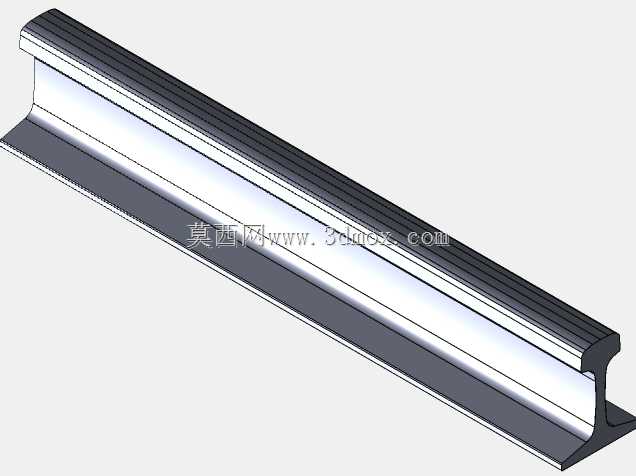

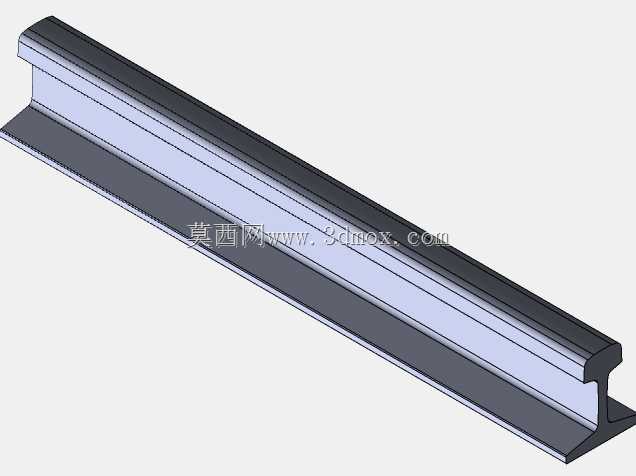

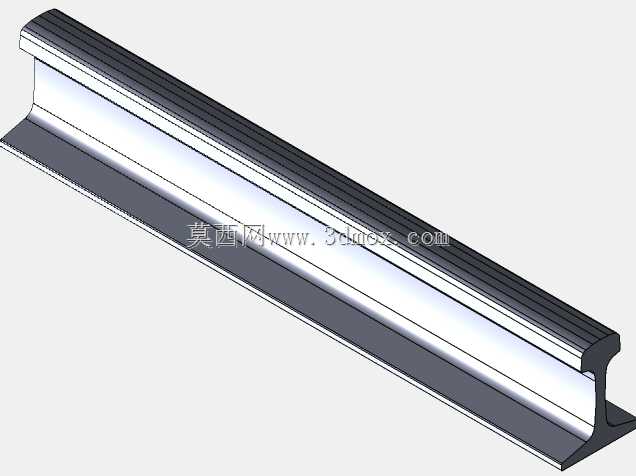

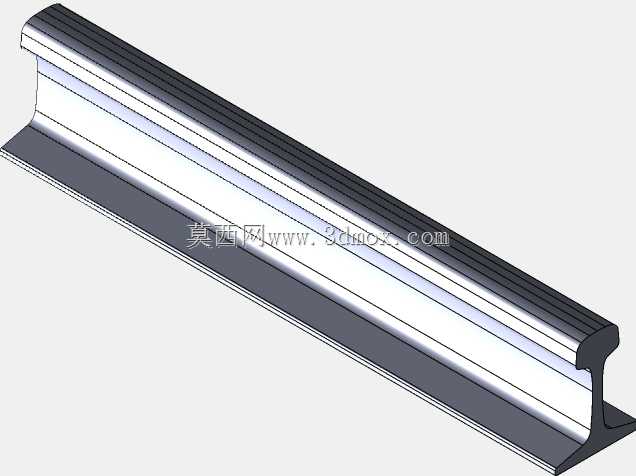

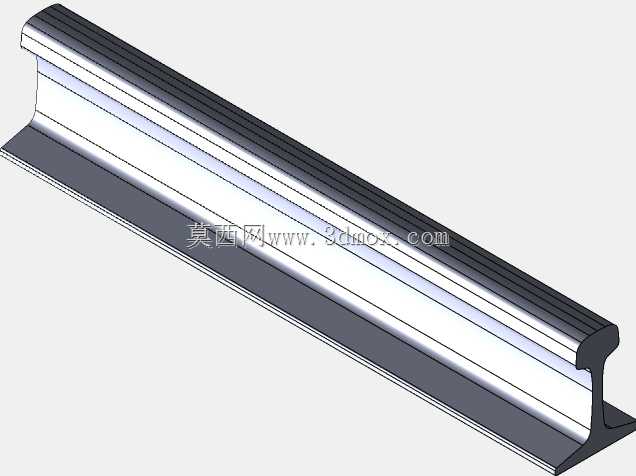

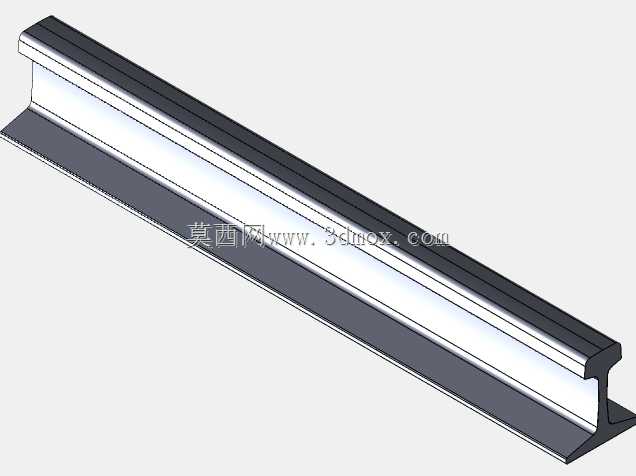

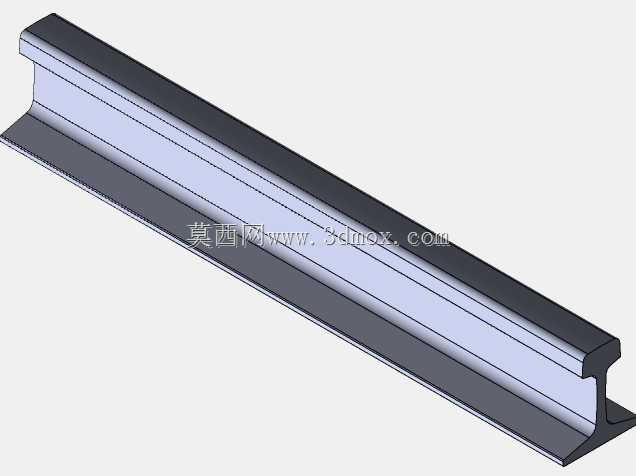

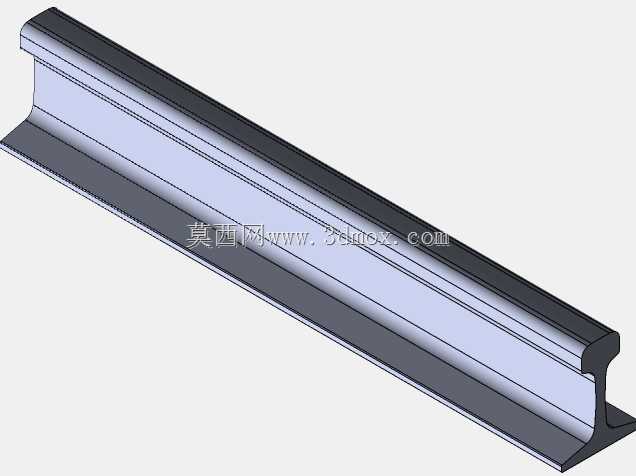

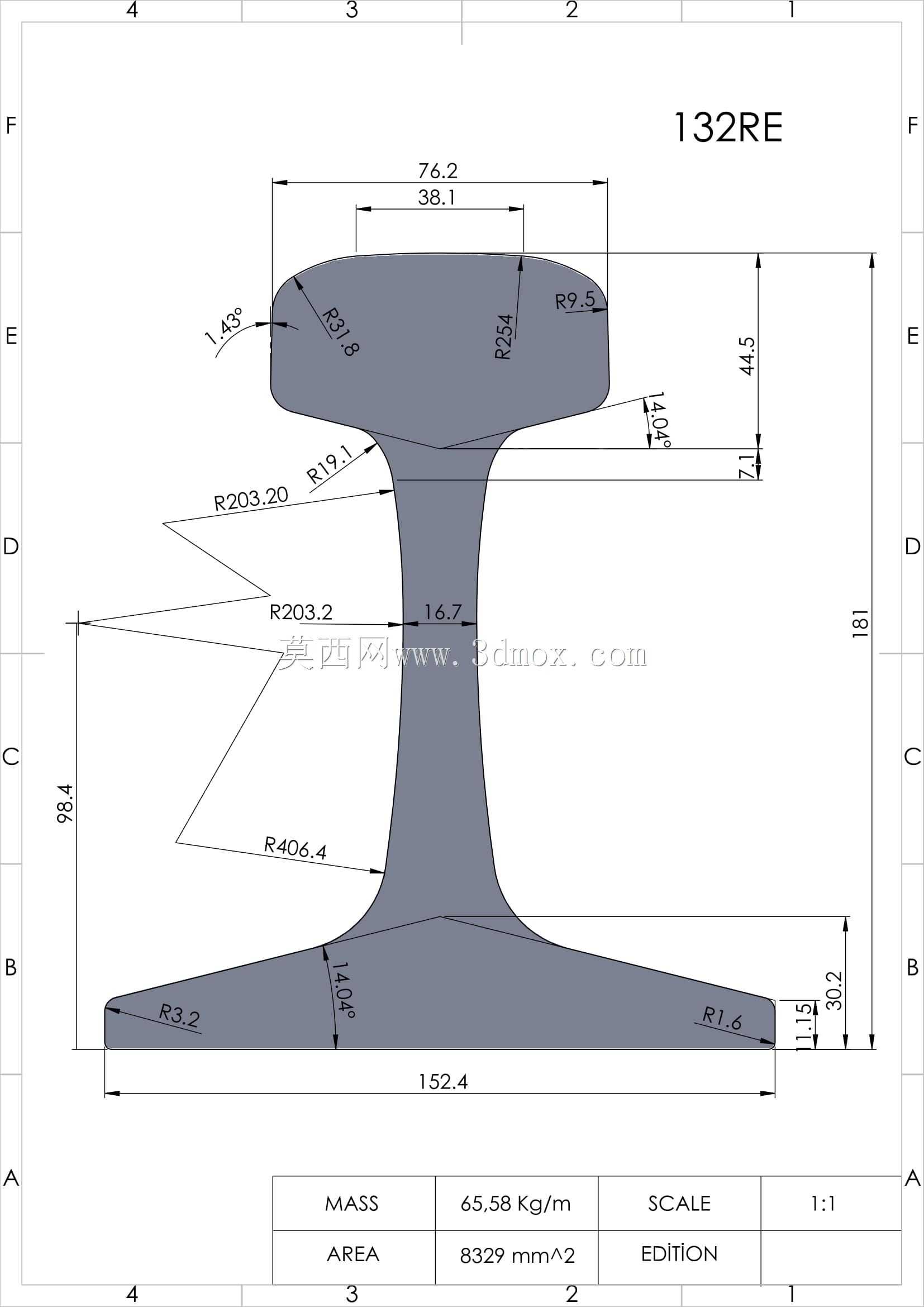

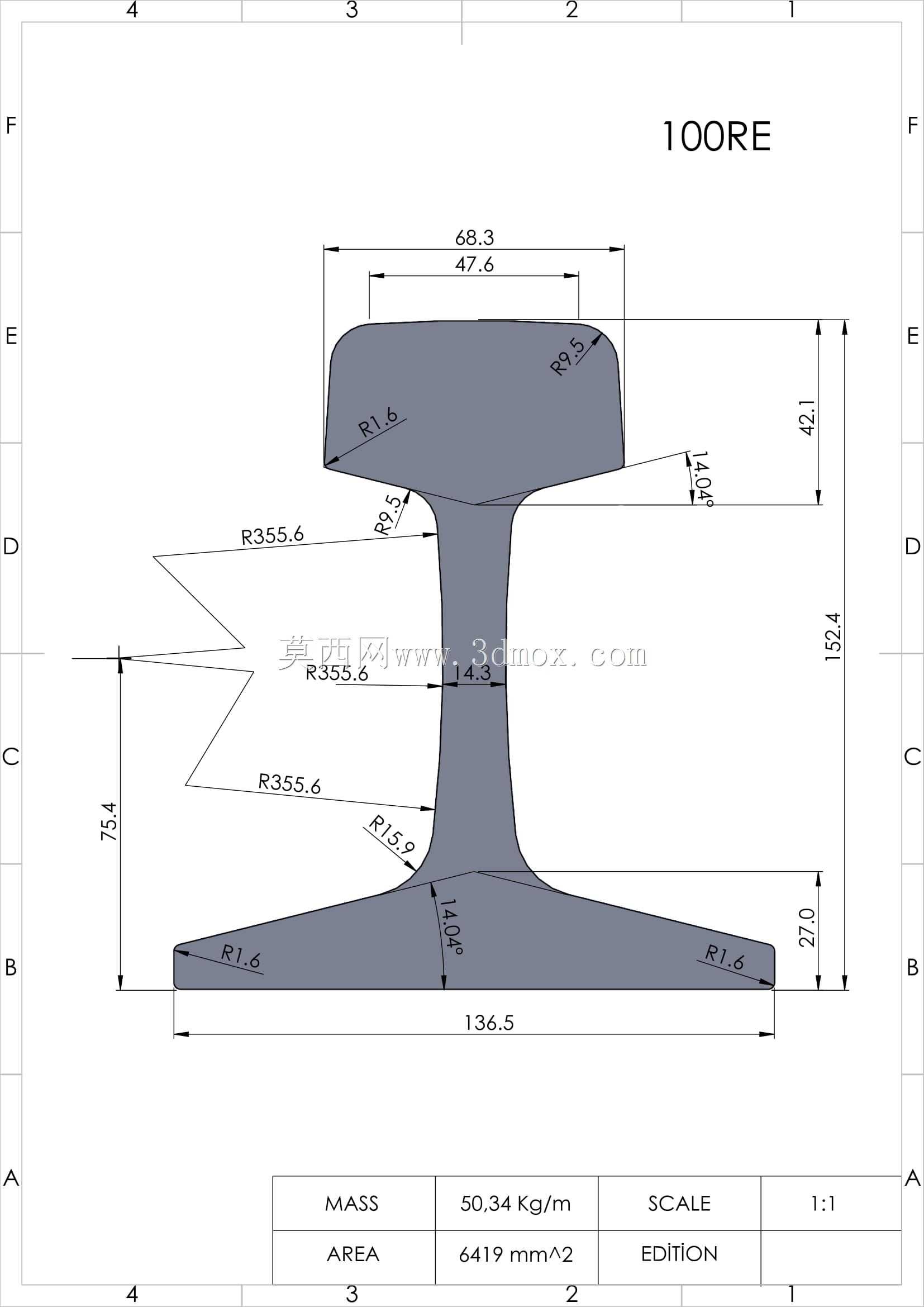

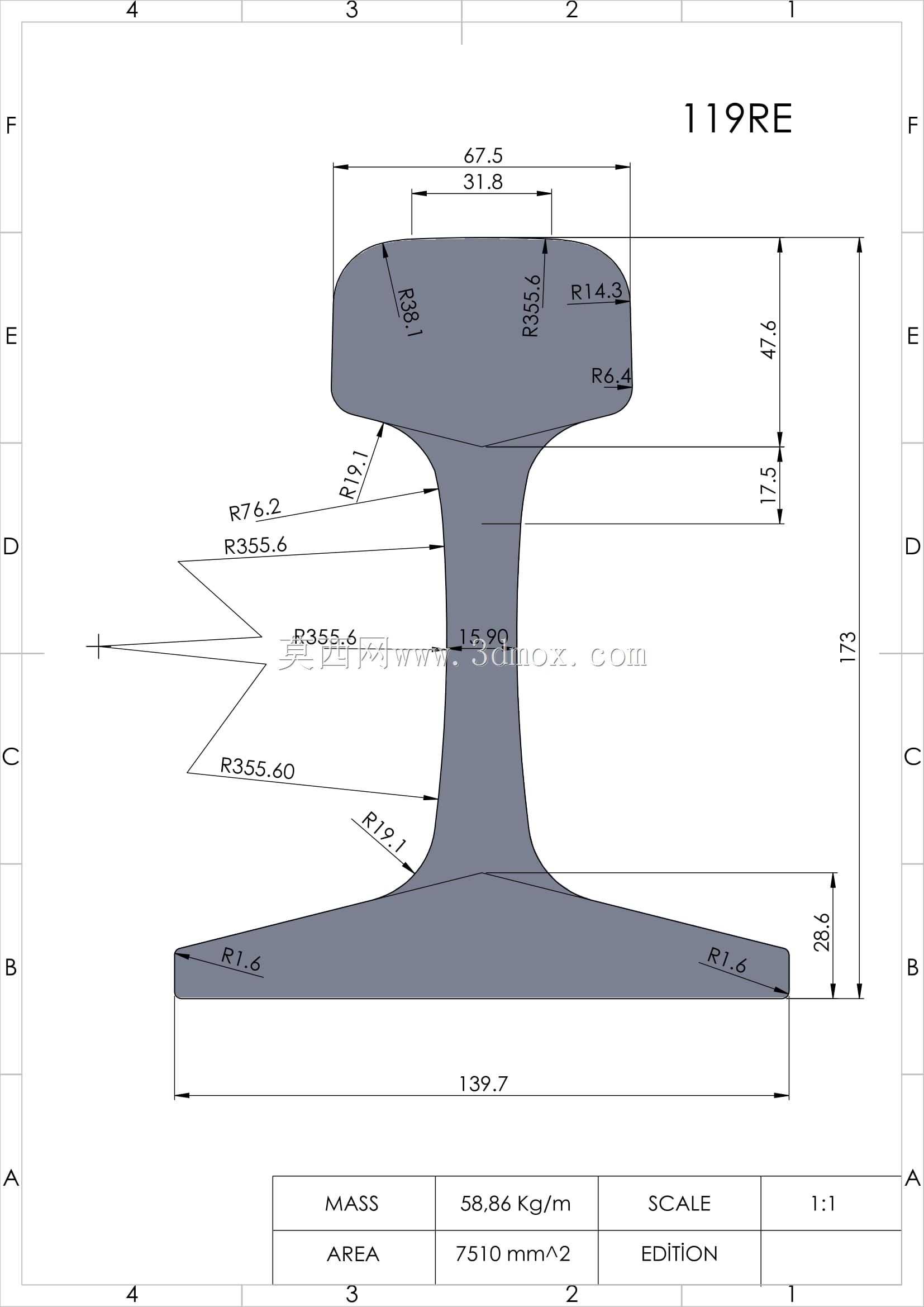

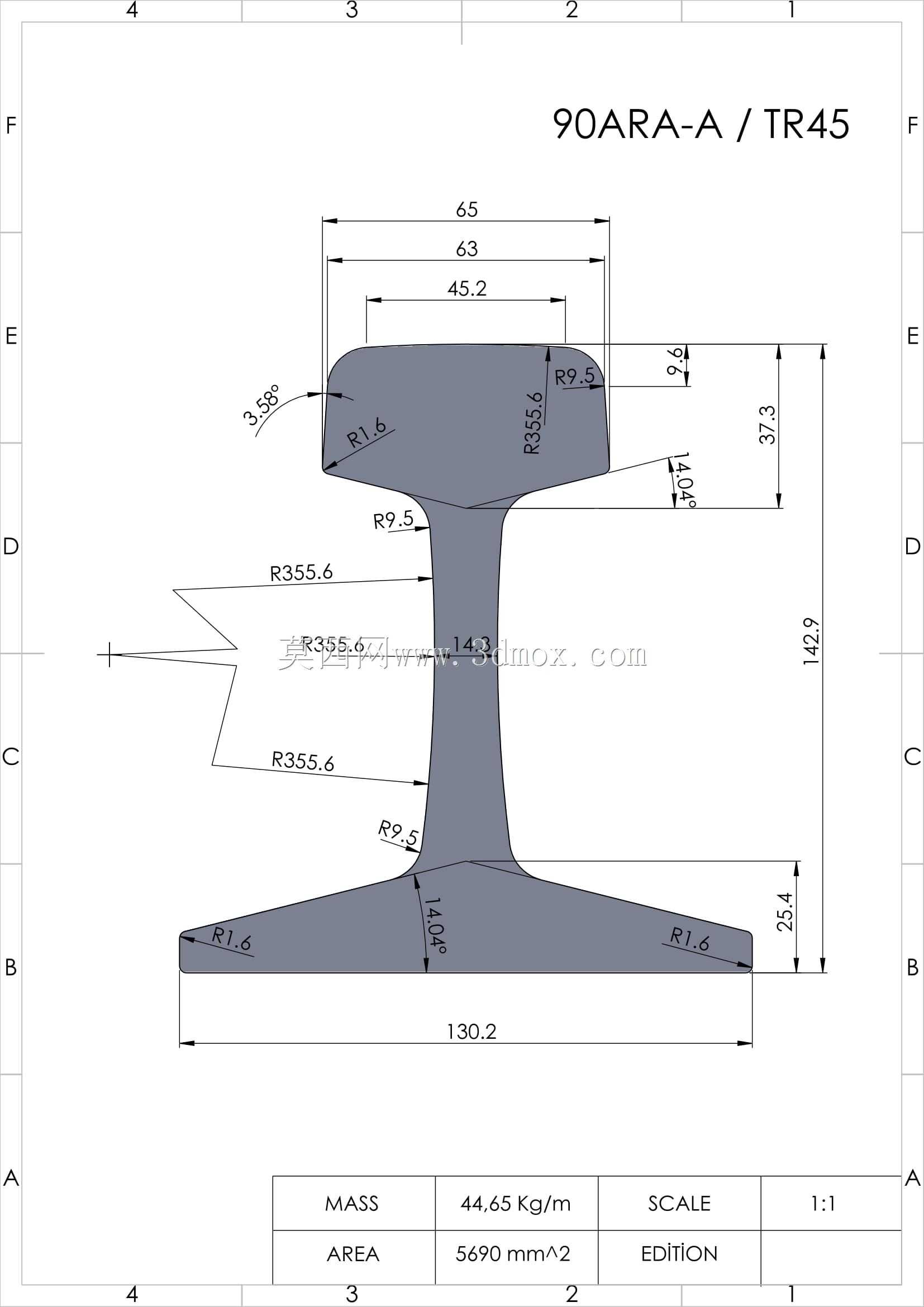

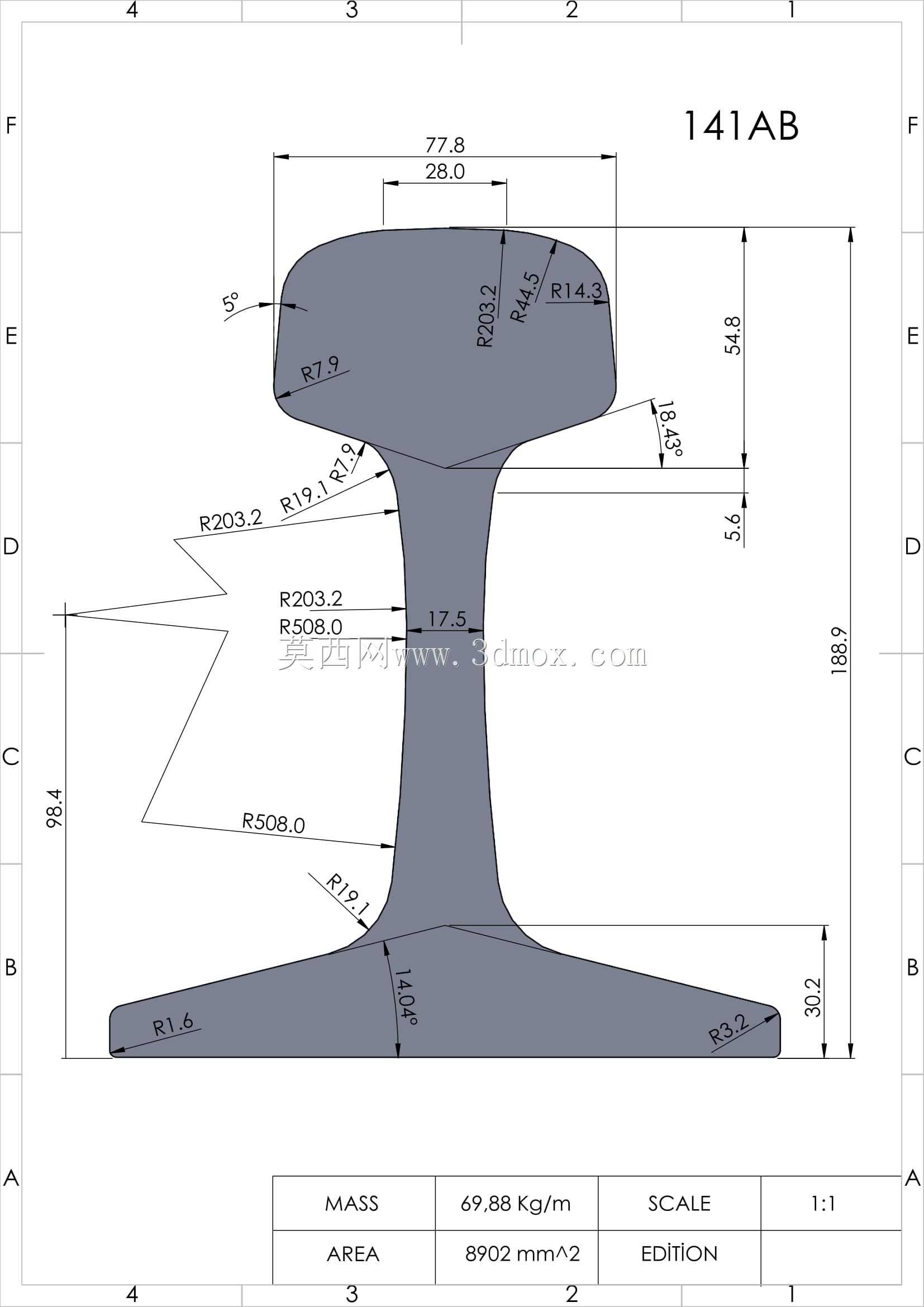

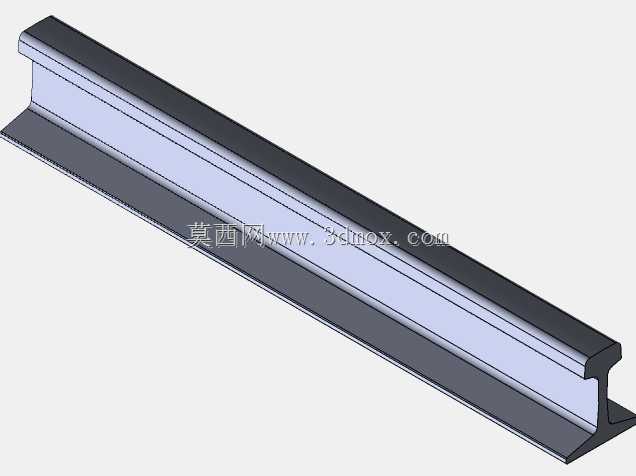

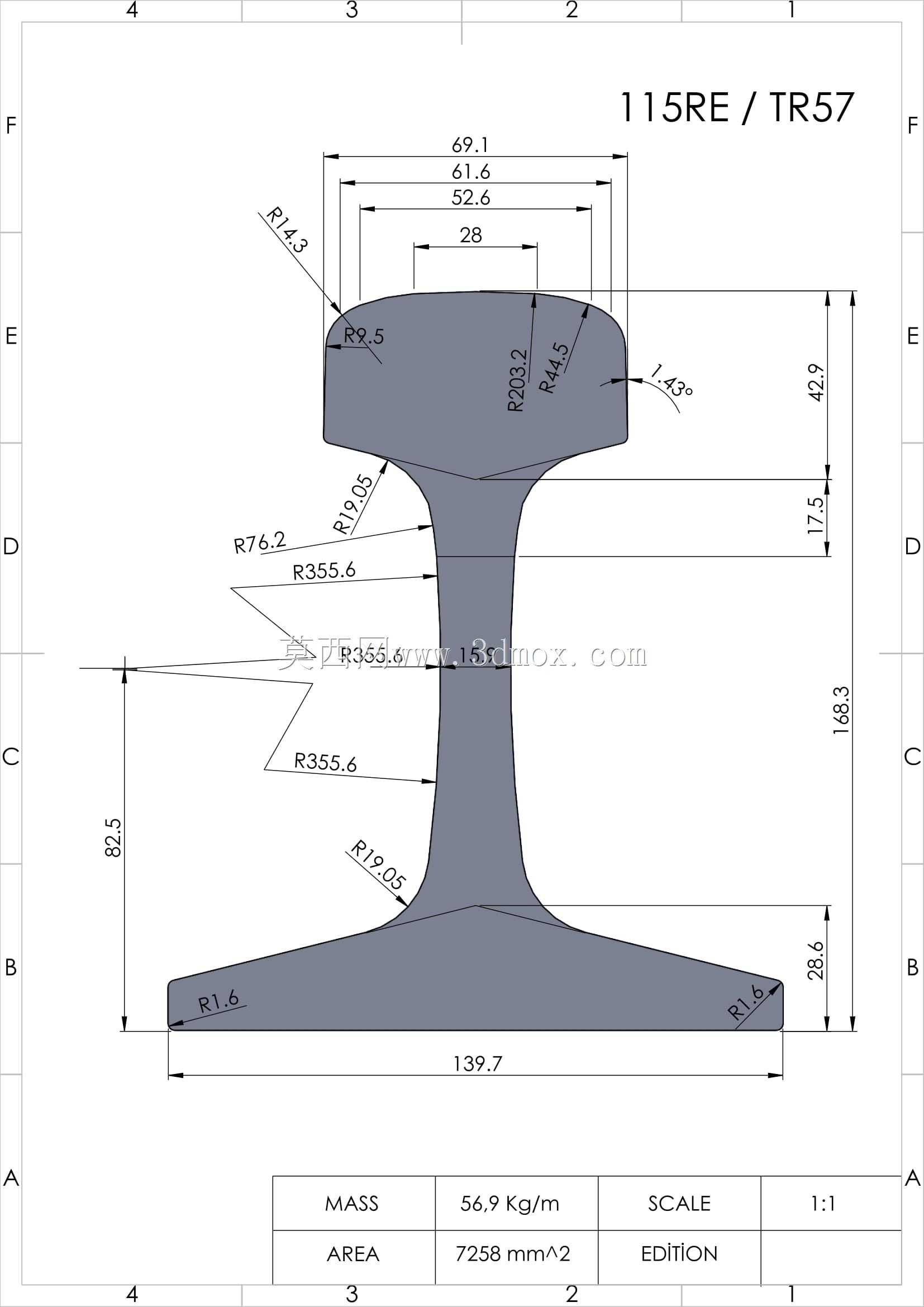

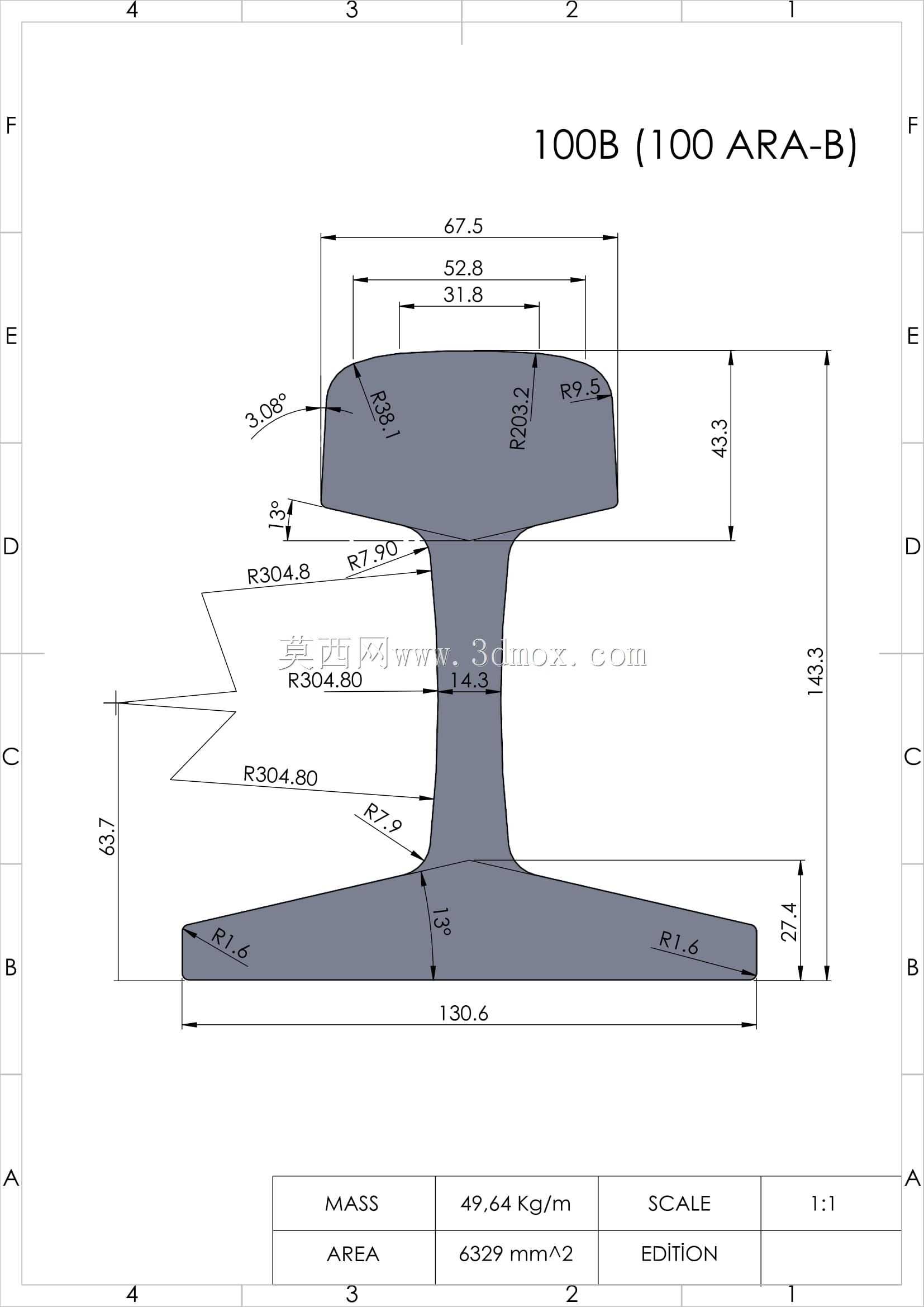

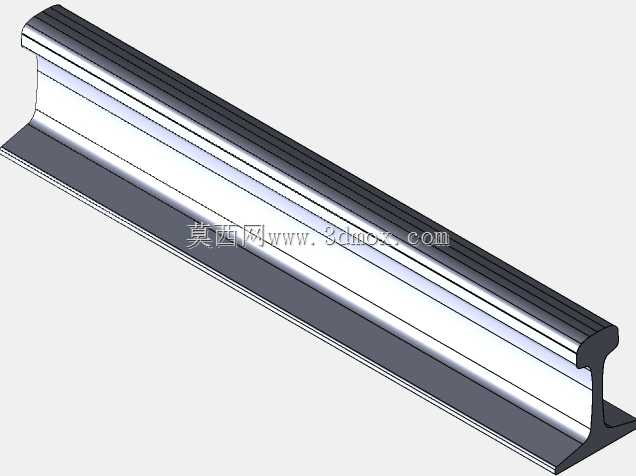

　　这组钢轨断面围绕北美铁路常用AREMA体系展开，覆盖90ARA-A、100RE、115RE、119RE、132RE、136RE、141AB以及100ARA-B等典型廓形。建模时没有把钢轨简单处理成等截面长条，而是将轨头、轨腰、轨底三部分的过渡关系完整保留：轨头顶部按车轮接触区域形成圆弧廓形，侧面预留轮缘导向所需的空间；轨腰采用相对收窄的竖向腹板，承担弯曲载荷并控制截面材料分布；轨底向外展宽，形成稳定支承面，便于通过扣件、垫板与轨枕或无砟轨道基础连接。

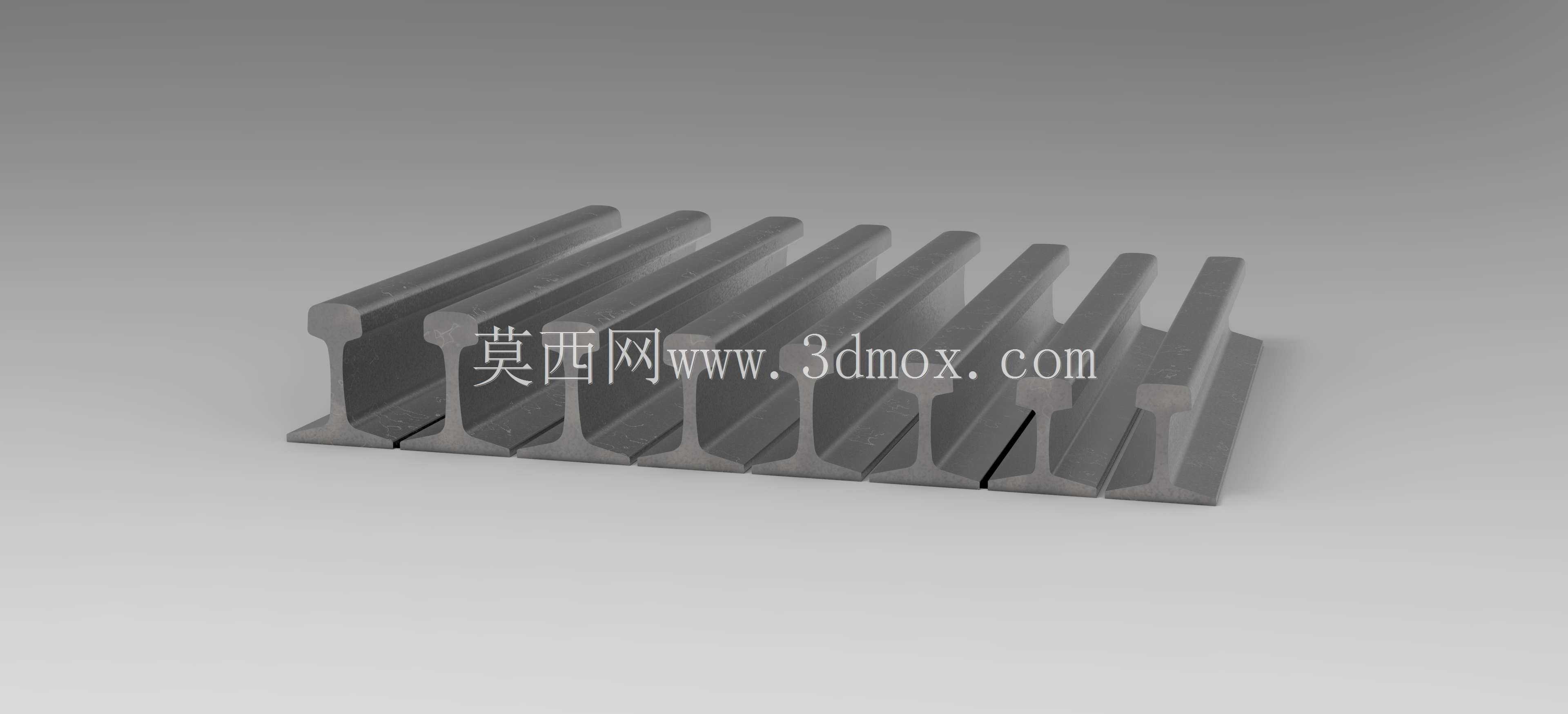

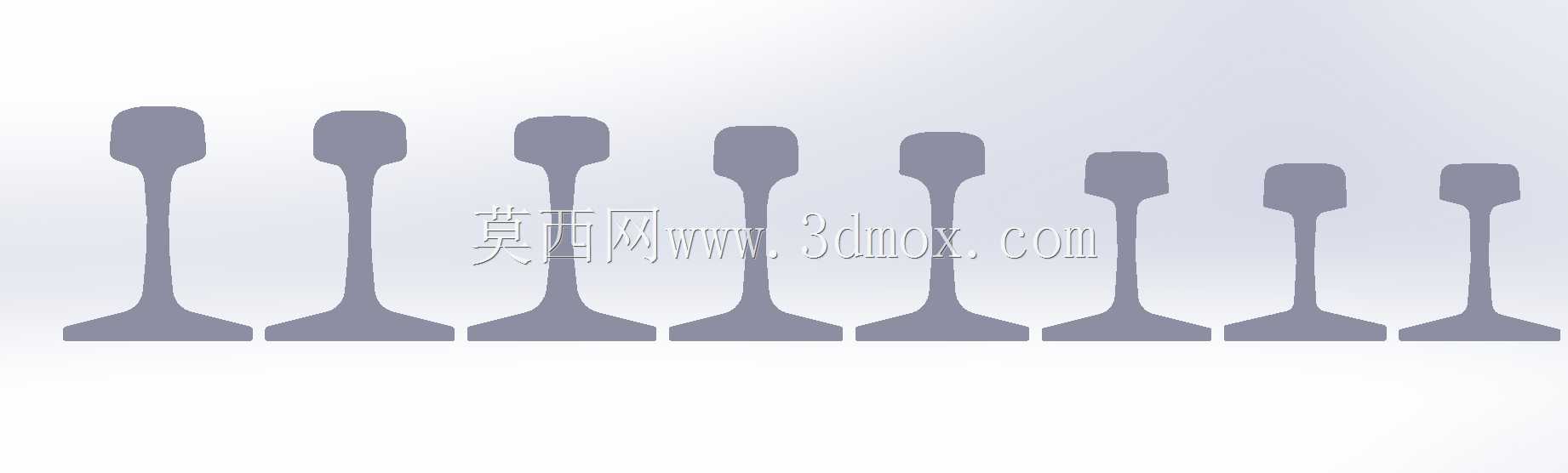

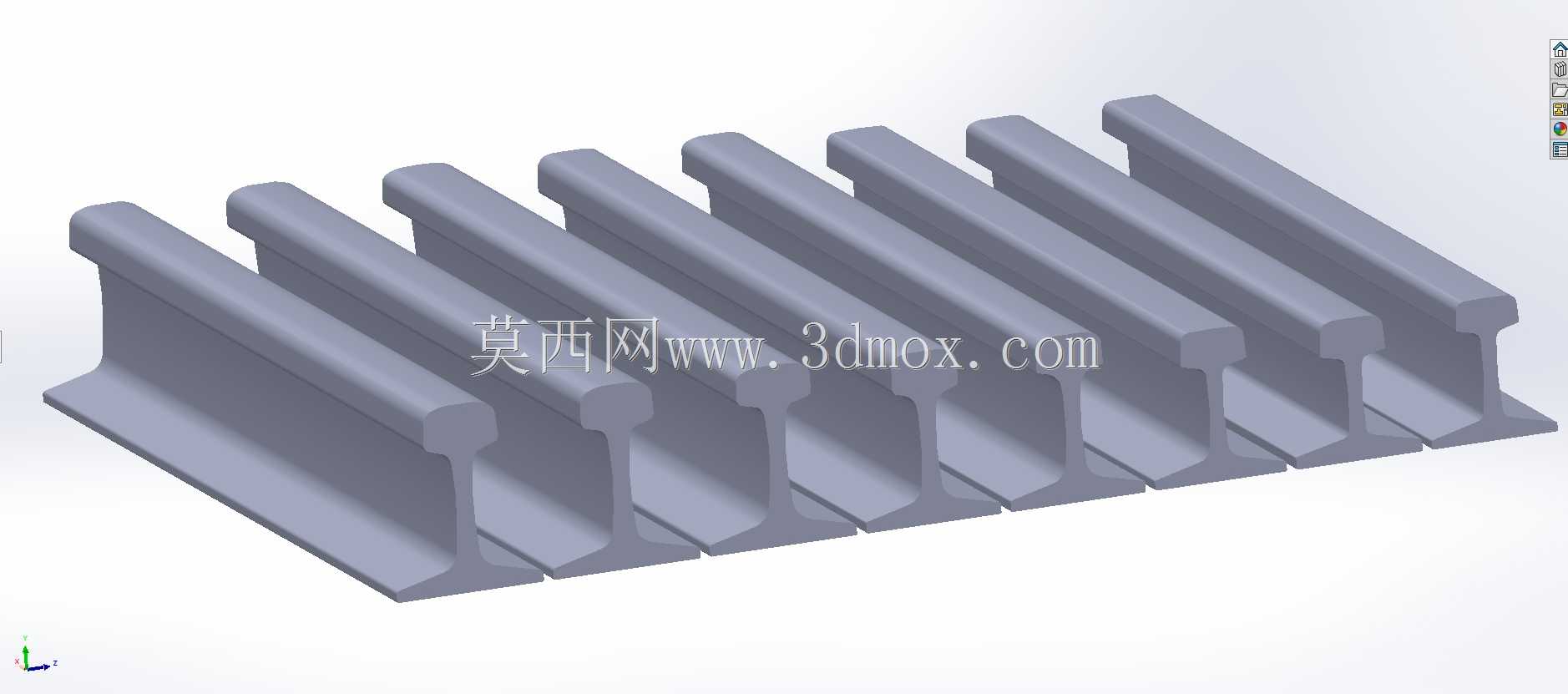

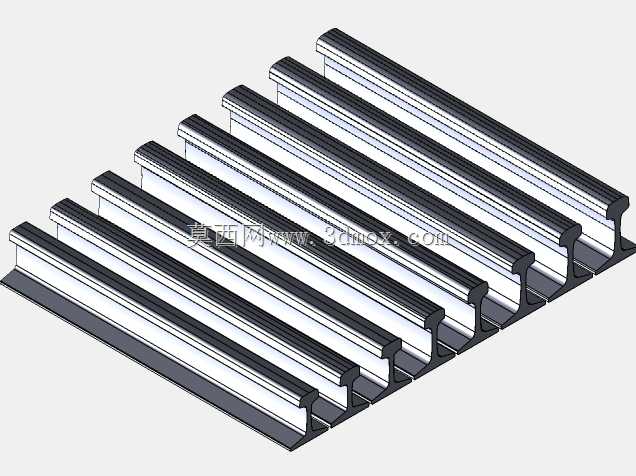

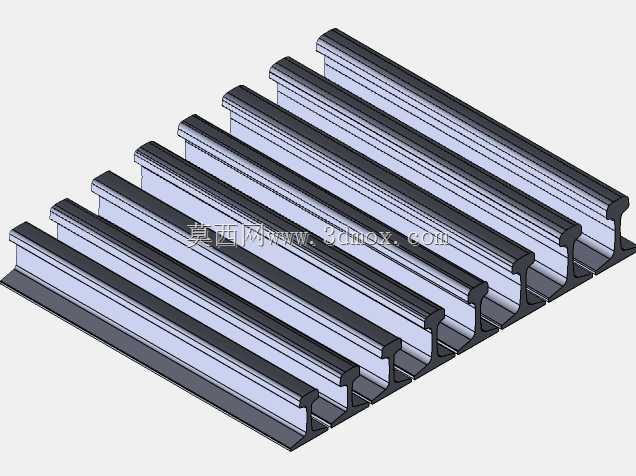

　　从线路应用看，这类断面主要服务于干线铁路、货运专线、场站股道以及工业专用线。不同千克米等级对应的承载边界并不相同，较轻的断面可用于编组站、检修线或低速走行区域，较大的断面则适合大轴重货车长期运行的正线。轨头廓形是设计中的重点，它直接影响车轮与钢轨的接触斑位置、磨耗速率和侧向导向稳定性；轨底宽度则关系到扣件压持范围、横向阻力以及安装时与垫板的匹配。模型把各型号并列展示，能够在方案阶段直观比较轨高、底宽、腰厚和头部金属量的差异。

　　结构设计思路上，钢轨截面需要同时兼顾竖向抗弯、横向刚度和疲劳耐久。轨头保留较厚金属层，是为了给长期轮轨碾压和后续打磨留下余量；轨腰不能无限制加厚，否则会增加不必要的材料消耗，也要避免过薄导致局部稳定不足；轨底下缘需要平整，以便扣件系统形成可靠约束。断面之间的圆角过渡不能忽略，尤其是轨头与轨腰、轨腰与轨底连接处，这些区域在列车重复载荷下容易出现应力集中，实际建模中应保持连续曲面和一致的拔模逻辑。

　　安装边界方面，钢轨并不是孤立零件，它需要与弹条、螺栓、轨距挡板、橡胶垫板、混凝土枕或木枕共同组成轨道结构。轨底外侧与扣件挡肩之间要留出轨距调整空间；轨底下方需要保证垫板支承均匀，避免点接触造成局部压陷；两根钢轨的内侧距、轨底坡以及接头位置都会影响车辆通过性能。对于道岔、伸缩区和小半径曲线，还需结合廓形匹配判断是否采用耐磨轨头或特殊热处理区段。

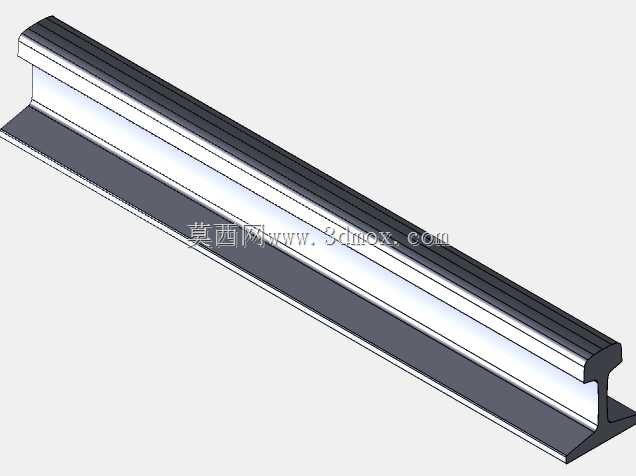

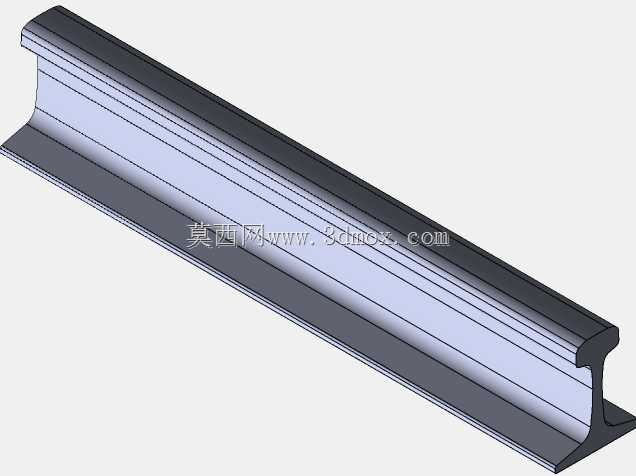

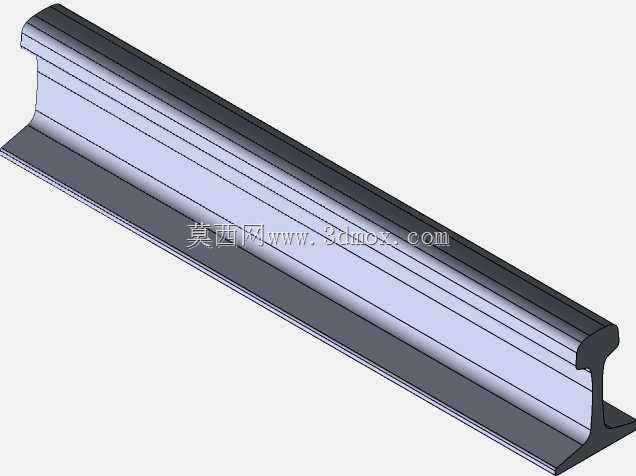

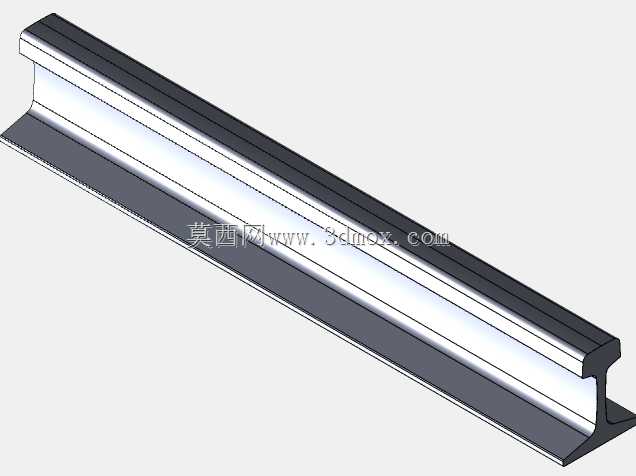

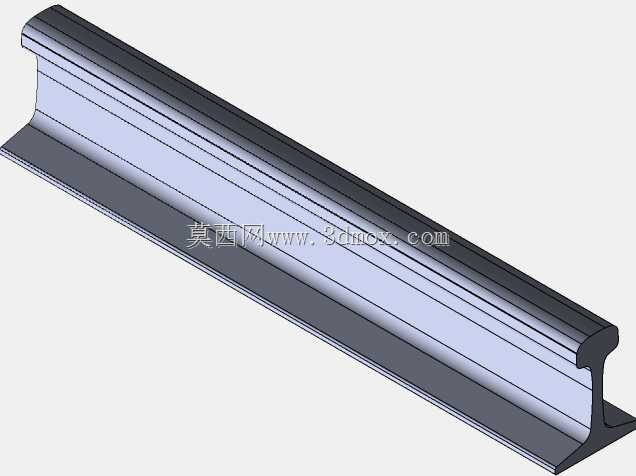

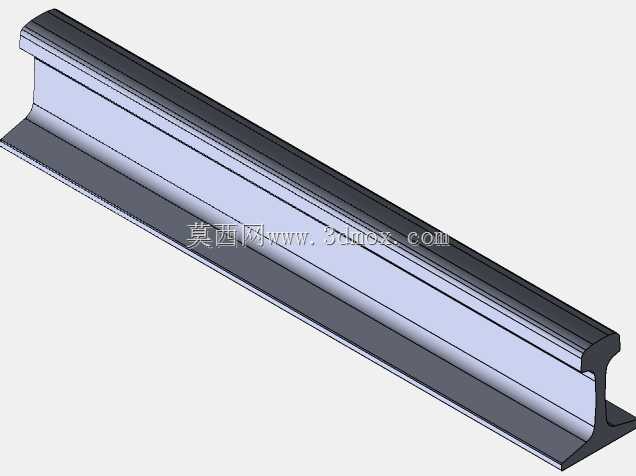

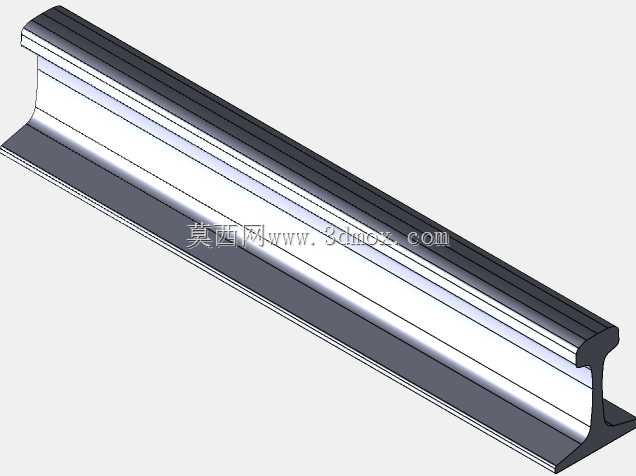

　　在三维设计工作中，这类断面可用于轨道装配校核、扣件干涉检查、线路设备布置以及教学演示。拉伸成实体后，可以进一步剖切查看金属分布，也可以截取定尺长度模拟接头孔位、鱼尾板连接和焊接接头区域。轮轨接触分析时，轨头圆弧半径、顶部冠度和侧面斜率是关键几何依据；施工模拟时，则应重点核对轨底宽度与扣件夹持范围、垫板宽度、轨枕承轨槽尺寸之间的关系。整体模型以截面族的方式呈现，既保留了各美标钢轨的外形差异，也为轨道系统选型、结构校核和后续详细设计提供了清晰的几何基础。
