俄标铁路钢轨剖面结构造型

　　轨道结构在干线铁路、工矿专线、港口堆场以及厂内运输线路中承担着把列车轮载连续传递至下部基础的任务，钢轨作为其中直接与车轮接触的受力构件，其断面形状并不是简单的工字形梁，而是在长期运营经验中形成的专用轨头、轨腰和轨底组合。轨头需要提供稳定的滚动接触带，承受车轮反复碾压与横向导向力；轨腰承担弯曲传力，把上部荷载向下扩散；轨底则通过较宽的支承面把力分布到轨枕或轨道板上，并为扣件夹持留出足够边界。

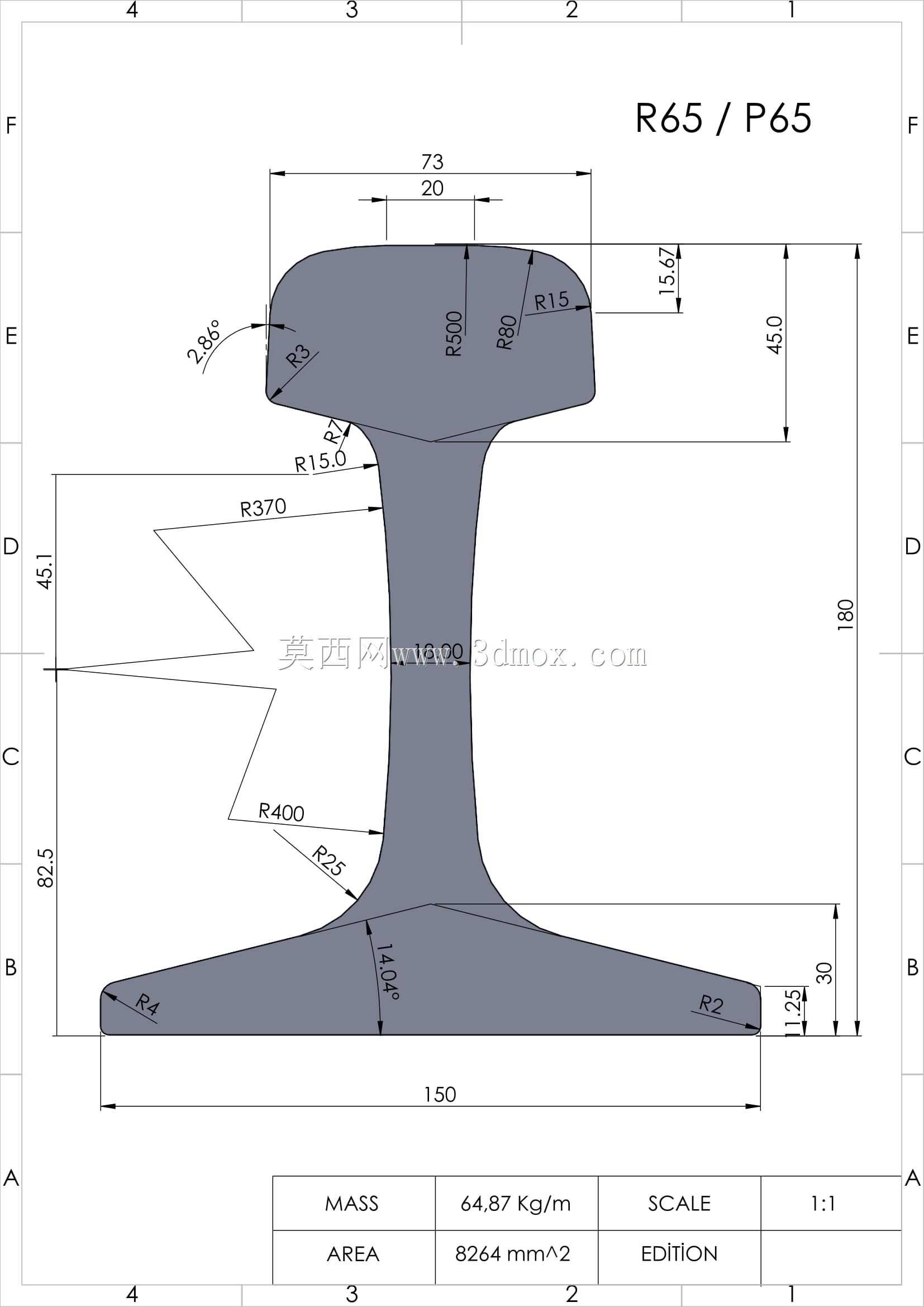

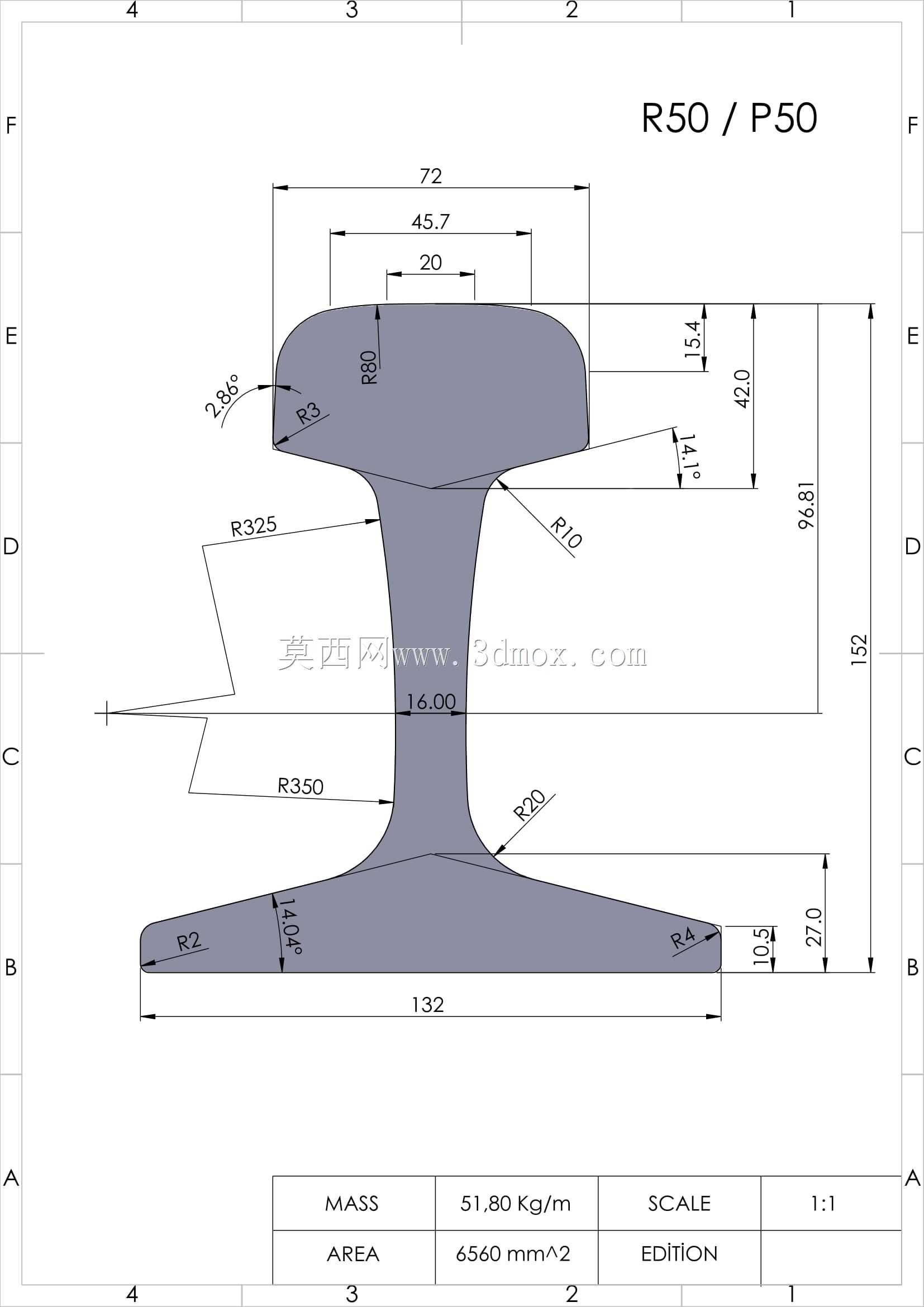

　　这套剖面造型围绕俄罗斯常用轨道规格展开，较重规格对应大运量、较高轴重线路，较轻规格可用于次级线路、专用线或检修场地。两种断面放在同一工程环境中对比时，能够直观看出轨头宽度、轨腰高度、轨底展开宽度以及过渡圆角的差异。轨头侧面与顶面之间的圆弧不是装饰特征，它关系到轮缘通过、接触应力集中和磨耗后的可修形量；轨腰与轨头、轨底连接处的过渡半径则影响轧制缺陷控制、疲劳裂纹萌生位置以及整体抗弯刚度。

　　从建模思路看，钢轨类零件最适合先建立准确的二维断面，再沿线路方向拉伸成型。断面草图必须闭合，轨头顶部滚动面、侧磨面、轨腰腹板、轨底上斜面和底平面之间的相切关系要连续，避免在拉伸后出现碎面或尖角。若后续需要用于扣件布置、轨枕间距校核或道岔区域干涉检查，断面基准应放在轨底中心或轨头中心，使线路中心线、轨顶高程和左右轨间距能够统一对齐。对于只做展示的场景，可保留实体拉伸；若要投入有限元分析，则应在轮轨接触区、轨腰过渡区和轨底边缘控制网格密度，圆角处不宜随意简化。

　　实际线路中，钢轨并不是孤立安装的。轨底需要落入扣件系统的支承范围，弹条、扣板或轨距挡块会从两侧约束轨底，垫板位于轨底与轨枕之间，提供弹性和绝缘隔层。因此，轨底宽度、厚度以及肩部斜面直接决定扣件选型边界；若断面尺寸偏差过大，扣件可能压持不足，或者在横向力下出现轨距扩大。轨头轮廓则与车轮踏面匹配，过窄的轨头会加快接触应力集中，过厚的轨腰虽然提高竖向刚度，却会增加材料消耗并改变轨道整体弹性。

　　在设备选型和结构设计阶段，这类剖面模型可用于轨道铺设方案展示、运输车辆走行系统匹配、厂内铁路总图协调以及教学培训。工程师可以把单根钢轨与转向架轮对、轨枕、扣件、道岔基本件装配在一起，检查轮缘槽、轨距、内侧距和顶部高程。做线路纵断面或桥梁轨道布置时，钢轨单位长度质量会影响下部结构荷载估算；做矿山或港口重载车辆设计时，轨头磨耗趋势和轨底支承宽度又关系到维护周期。

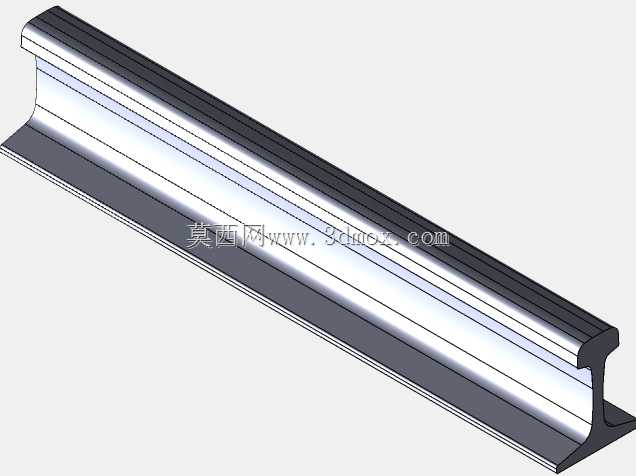

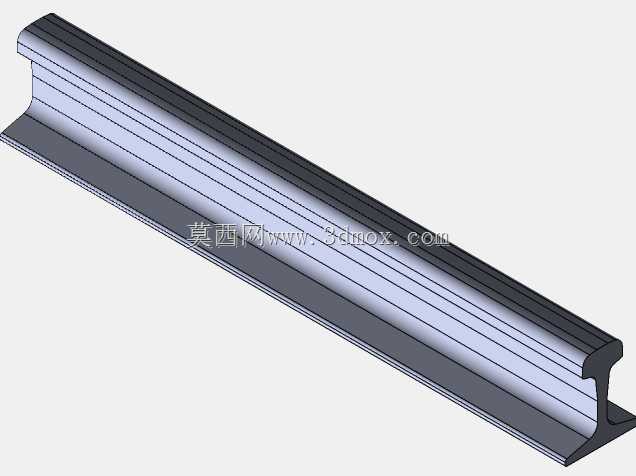

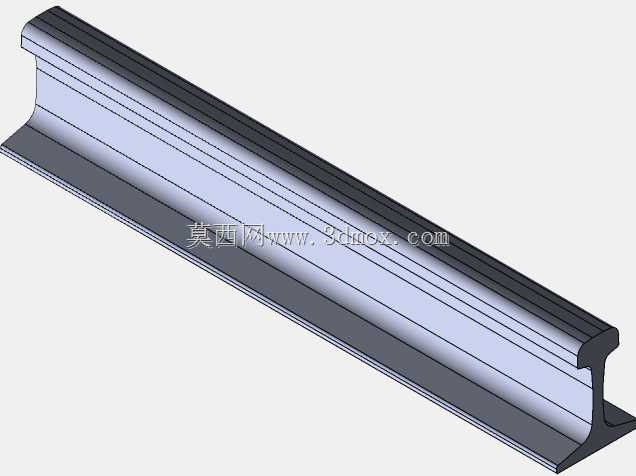

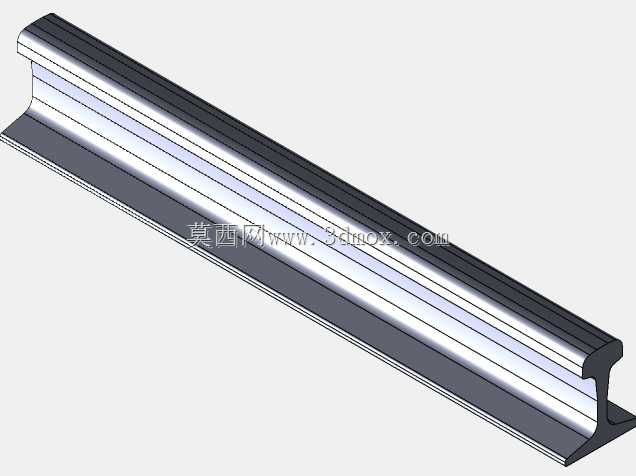

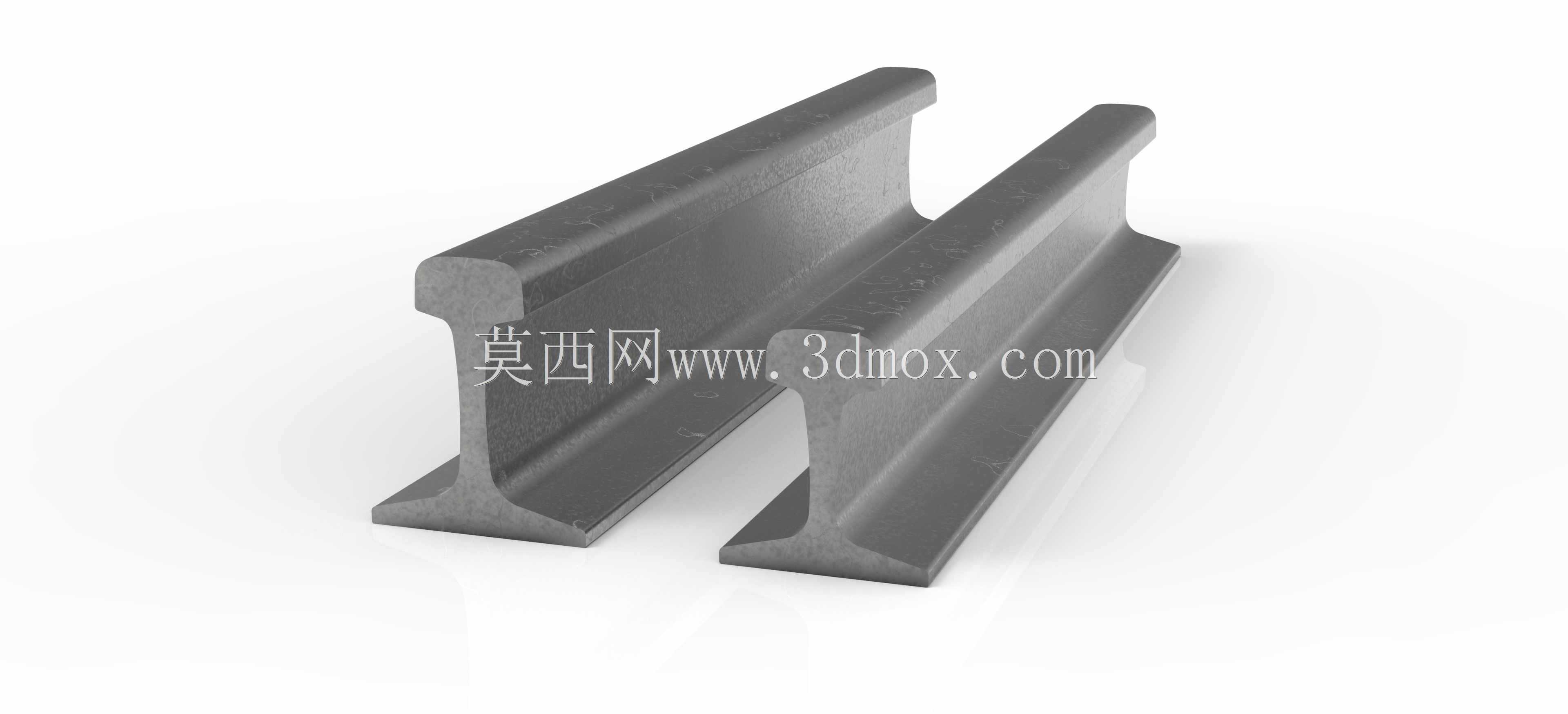

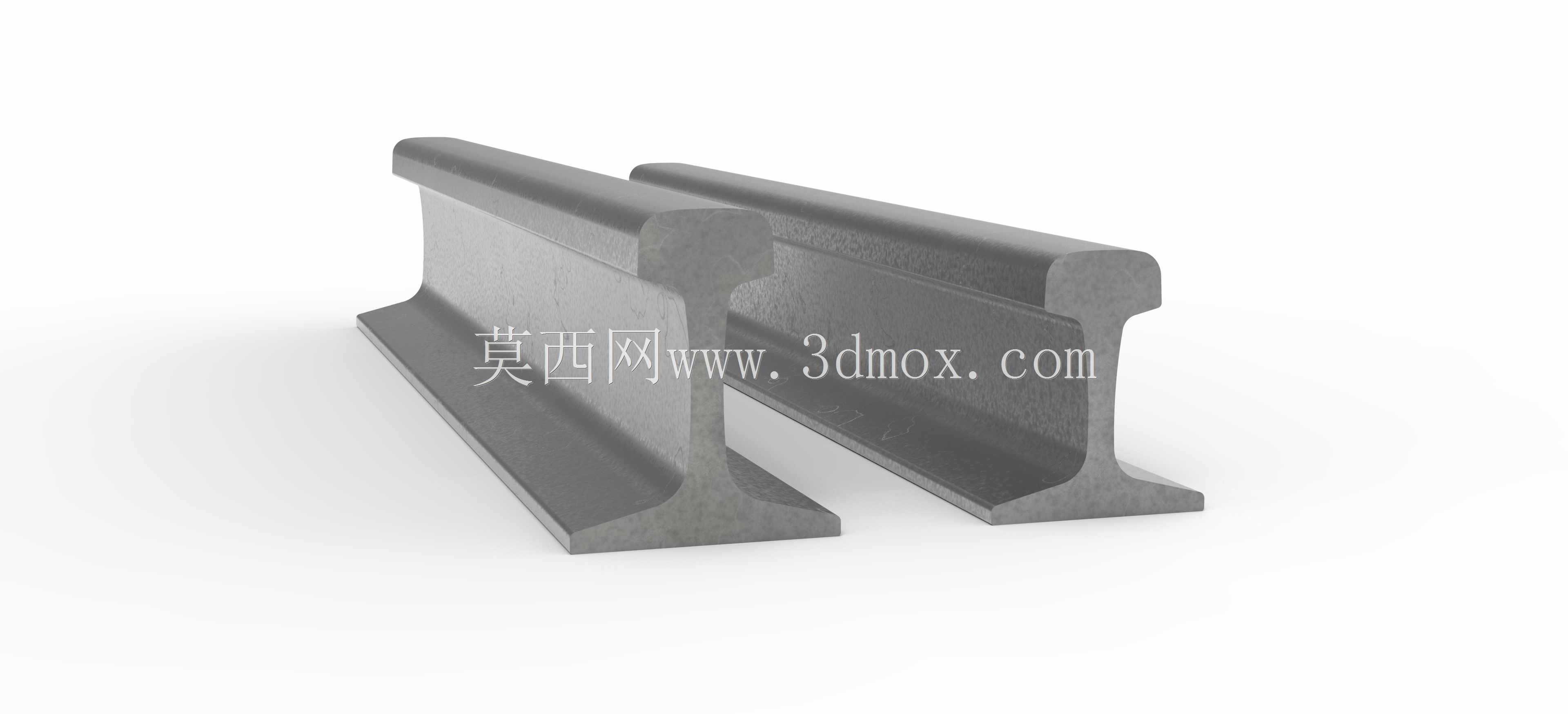

　　外形表达上，模型保留了钢轨长材的典型特征：顶部为厚实轨头，中部为较薄而连续的腹板，底部为向外展开的轨底。端部断面清晰可见，便于测量各部位高度、宽度和厚度；两根不同规格钢轨并列放置，也方便在方案评审时说明荷载等级与断面规模的对应关系。安装边界方面，轨底以下需预留垫板和扣件高度，轨头两侧需保证轮缘安全间隙，轨腰外侧不应与信号设备、电缆支架或排水设施发生干涉。沿线路方向延伸时，还需结合接头焊接、伸缩缝、曲线超高和轨底坡进行后续细化。

　　对于三维建模人员，这类构件的价值在于把标准化断面、材料力学传力路径和现场安装约束联系起来。建模时不应只追求外观相似，而要把轨头接触区、圆角过渡、轨底支承面和装配基准表达准确。结构工程师则可借助该模型讨论轮载传递、扣件匹配、轨道刚度以及维护更换空间，使轨道部件在整车、线路和土建基础之间形成一致的设计依据。
