澳标AS60与AS68钢轨断面结构

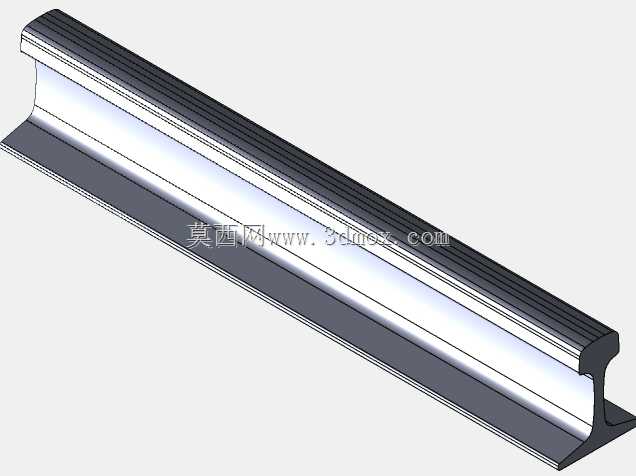

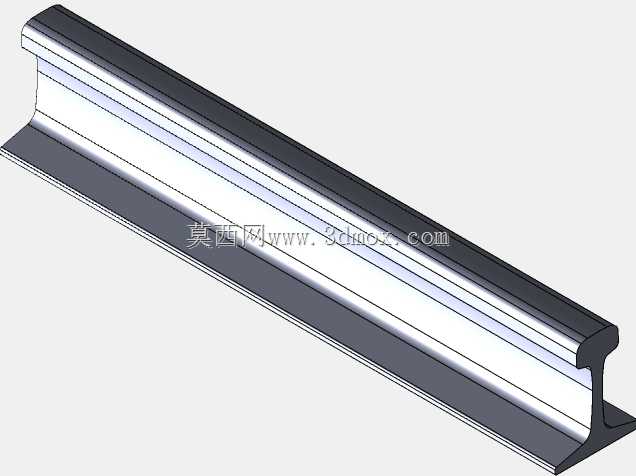

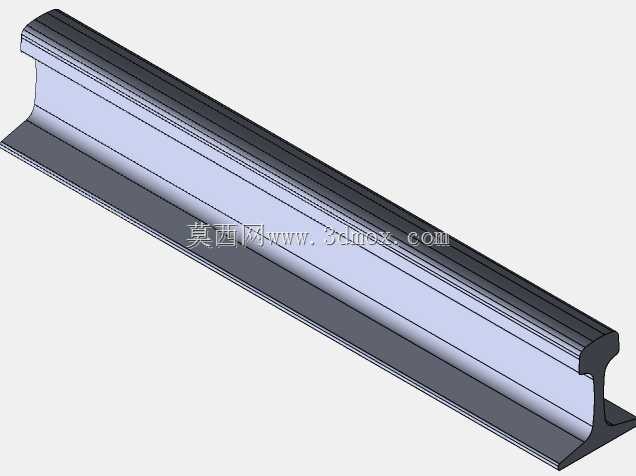

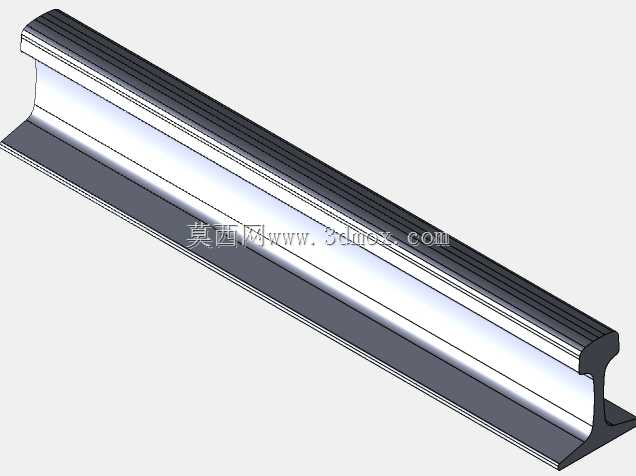

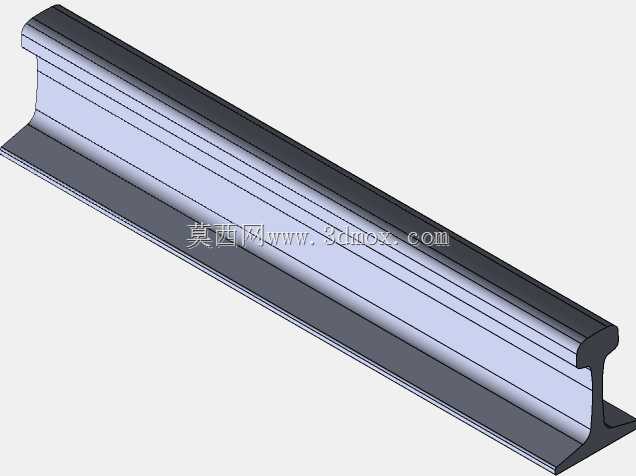

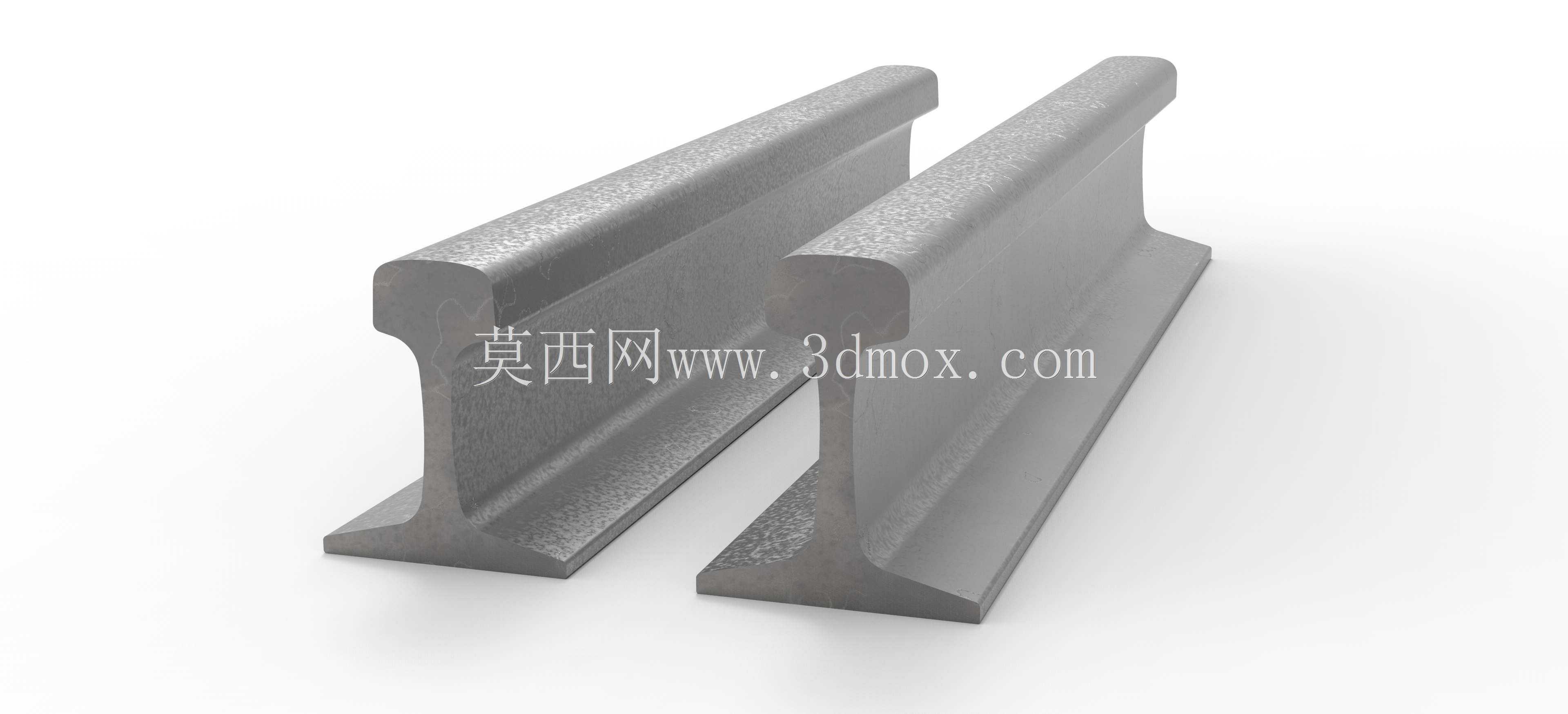

　　该组钢轨模型围绕澳大利亚常用AS60与AS68两类轨道断面展开，重点表达轨头、轨腰、轨底以及轧制圆角之间的连续过渡关系，适用于铁路线路方案布置、轨道部件干涉检查、运输装备走行系统匹配以及教学演示中的断面结构分析。模型以实体方式呈现两根平行钢轨，既保留了钢轨沿长度方向的直线特征，也把头部踏面、侧面磨耗区域、底部支承面和腹板受力路径清晰地表现出来，便于在三维环境中直接观察轨道与车轮、扣件、轨枕及道床之间的空间关系。

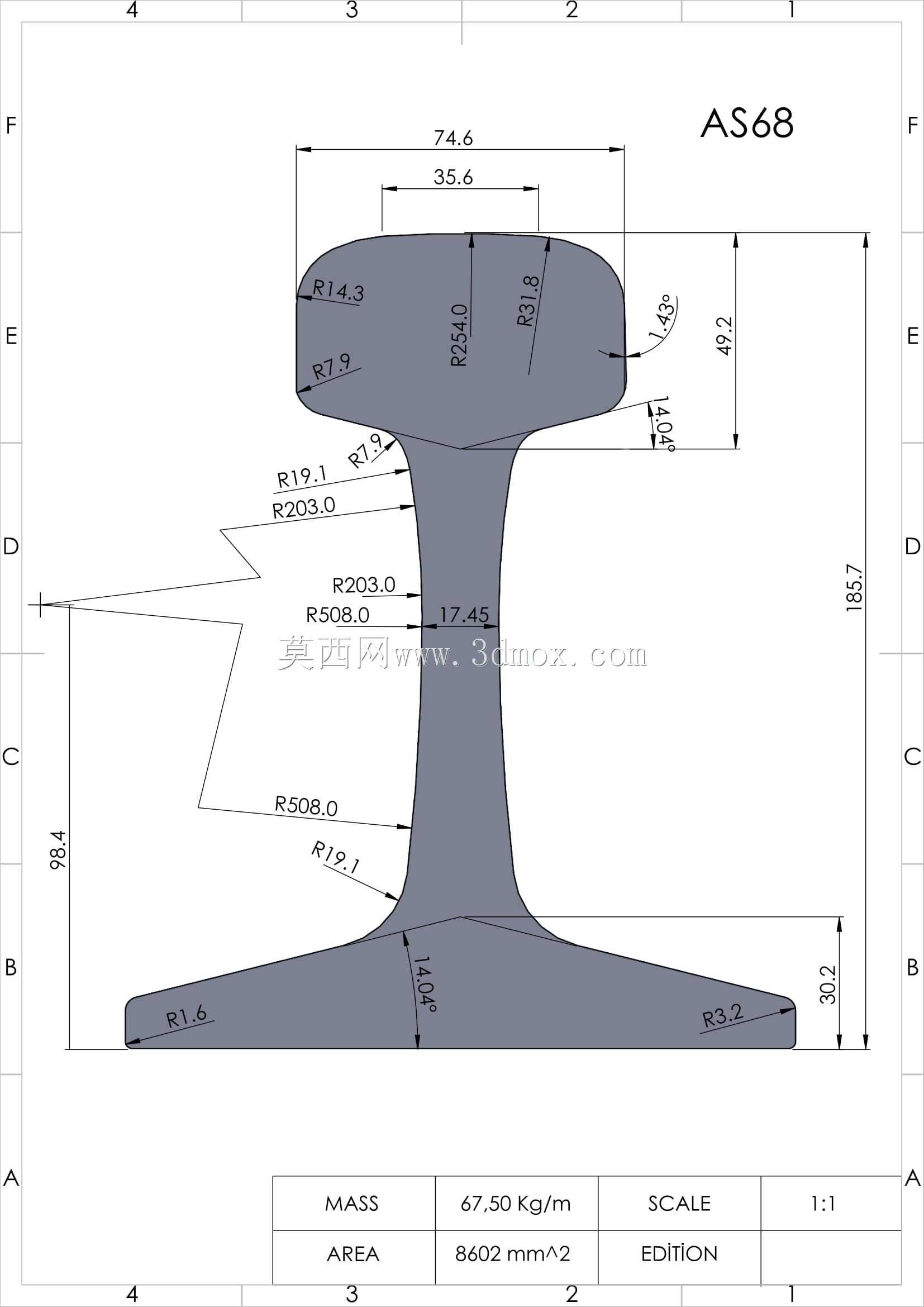

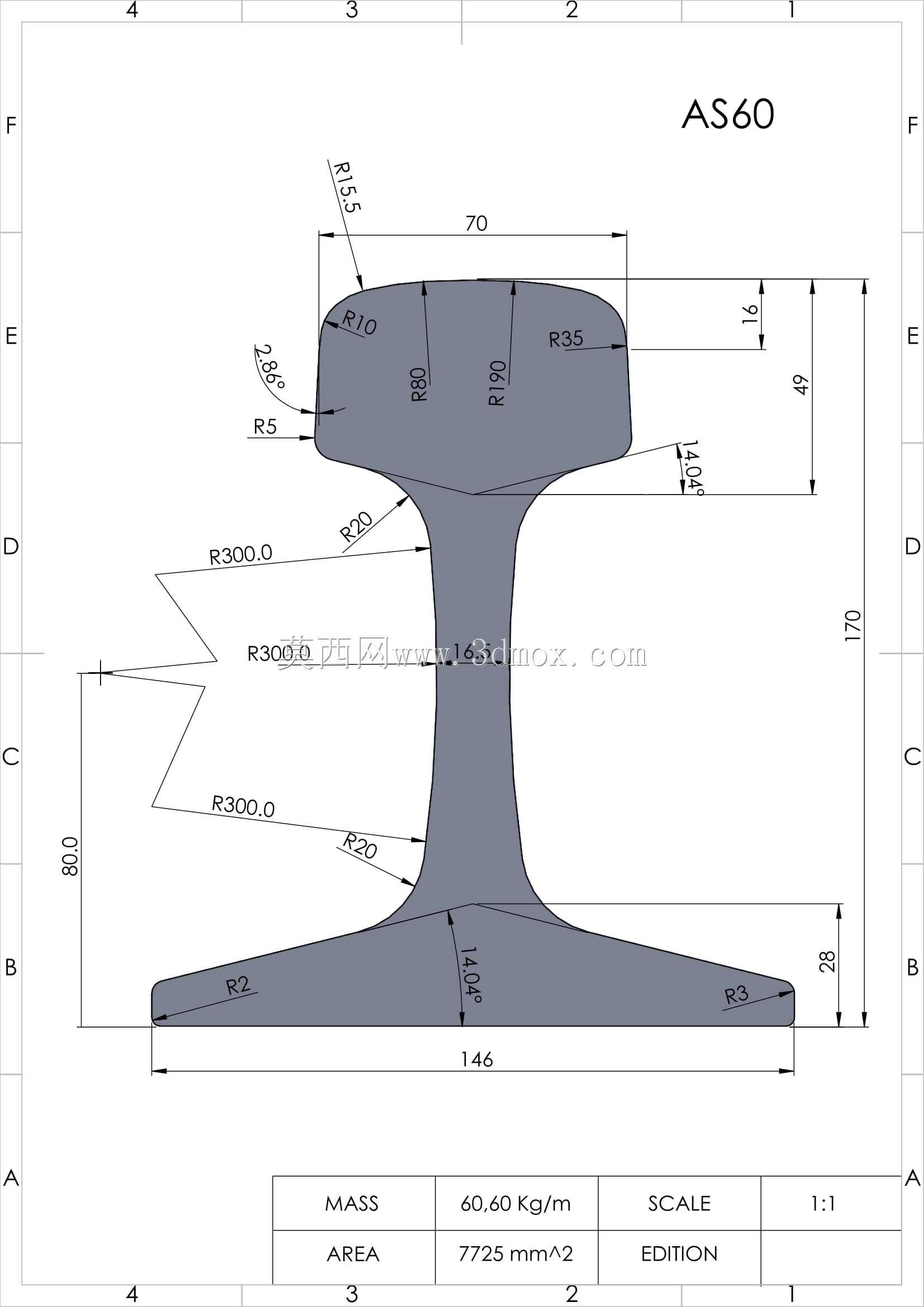

　　从实际用途看，钢轨是轮轨载荷传递的核心部件。列车车轮通过与轨头接触，将垂向压力、横向导向力以及纵向制动或牵引作用力传入轨道结构。AS60对应约60kg/m级别的轨道截面，AS68对应约67.50kg/m级别的较重截面，二者在头部宽度、腹板厚度、底翼展开尺寸和截面高度上存在差异。较重截面通常用于轴重更大、通过频次更高或维护周期要求更长的线路；较轻截面则可用于一般干线、场站、专用线或对结构高度与支承条件有明确限制的场景。建模时将两种断面并列展示，能够直观比较轨头饱满程度、轨腰抗弯轮廓和轨底支承宽度的差别。

　　断面设计的关键不在于简单绘制工字形轮廓，而在于处理各部位的受力分工。轨头需要承受车轮接触应力，因此顶部金属体量较大，两侧圆弧与踏面过渡平滑，避免局部应力集中；轨腰承担弯曲剪力并连接轨头与轨底，厚度相对收窄，以控制单位长度质量，同时保证竖向刚度；轨底向两侧展开，用于把载荷分散到扣件、轨枕或支承结构上，底翼宽度直接影响轨道的横向稳定性和安装接触面。模型中这些区域均按连续实体表达，圆角、斜面和对称关系没有被简化成生硬折线，能够为后续有限元分析、截面属性校核或装配体定位提供较可靠的几何基础。

　　在轨道装配场景中，钢轨外形边界会影响多个配套件的选型。轨底宽度决定扣件压板、绝缘件、轨距挡板和紧固组件的夹持范围；轨头侧面轮廓影响轮缘槽、护轨及道岔区通过条件；轨高则影响轨面标高、垫板厚度、道床高度以及站台或平交道口处的衔接。若将模型放入线路总体设计中，可沿线路方向阵列形成长轨，再与轨枕、扣件、道砟或无砟轨道板组合，检查轨底与垫板是否贴合、螺栓空间是否充足、维护机具是否能够接近紧固点。对于车辆专业，也可利用该模型校核车轮踏面与轨顶的接触位置，分析轮缘内侧与轨侧的安全间隙。

　　建模思路上，钢轨类零件最适合由标准断面轮廓沿直线拉伸生成，先在草图中约束左右对称中心线，再依次绘制轨头顶面圆弧、侧部过渡弧、轨腰斜线、轨底上斜面和底平面。断面闭合后沿轨道纵向拉伸，即可得到具有真实质量分布特征的长型材。若用于工程细化，还可在端部补充钻孔、焊接接头、伸缩接头或鱼尾板连接孔；若用于展示，则可截取适当长度，突出截面形状和双轨布置关系。需要注意的是，钢轨属于轧制型材，截面各处圆角和斜率对受力影响明显，草图中不应随意省略过渡弧，也不应把轨底与轨腰交接处处理成尖角，否则会改变局部刚度和应力分布。

　　安装边界方面，两根钢轨的空间位置由轨距、轨底坡和支承间距共同决定。轨顶面应保持连续平顺，轨底底面需要与垫板或轨枕支承面稳定接触；扣件夹持点通常位于轨底上斜面和底边附近，不能侵入轨腰与车轮可能接触的区域。曲线线路中还需结合外轨超高、轨距加宽和横向力方向评估钢轨姿态，而三维断面模型可以作为这些参数调整的基础几何。通过该模型，设计人员能够在投入详细图纸或加工验证前，先完成截面形态、装配空间、载荷传递路径和维护可达性的前置检查，减少后期因轨型不匹配带来的返工。
