DN600DN500PN10法兰式减速机结构

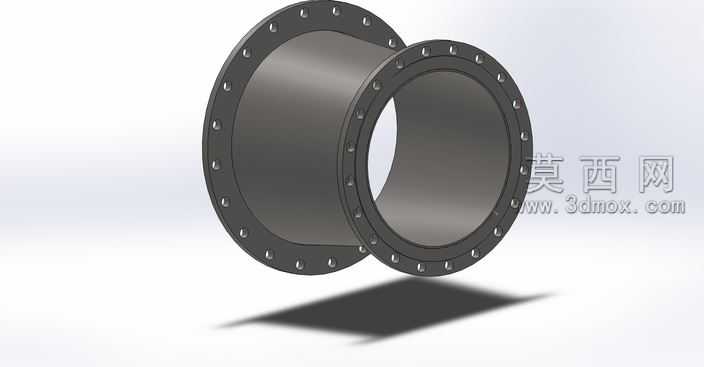

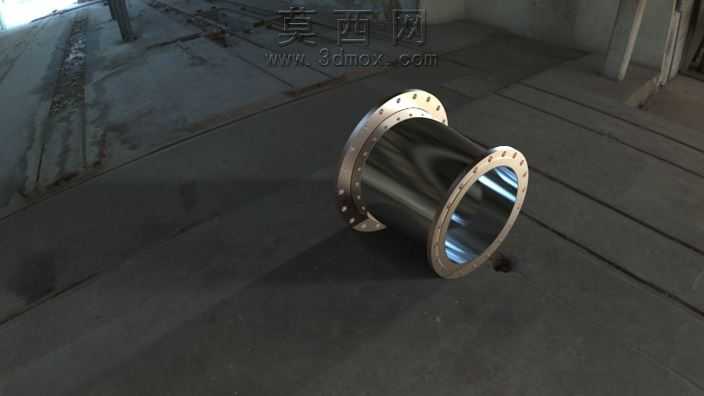

本作品为法兰连接式减速机的三维结构模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循机械设计标准规范，针对法兰连接结构的尺寸精度、装配公差做了精细化管控。模型主体为两端带法兰盘的筒状壳体结构，两端法兰盘分别对应DN600与DN500公称通径，压力等级为PN10，法兰盘上均匀分布螺栓安装孔，孔位排布符合法兰连接的通用标准，可直接适配对应规格的管道、传动端连接需求。建模阶段先绘制法兰盘的截面草图，通过拉伸、阵列特征完成法兰盘的基础造型，再对筒身部分做曲面过渡处理，保证筒身与法兰盘衔接处的圆角过渡自然，避免应力集中问题。材质渲染阶段，壳体部分采用哑光深灰金属材质，模拟铸铁减速机壳体的真实质感，金属表面做了细微的磨砂纹理处理，还原工业铸件的表面特征，同时添加了柔和的环境光影，让模型的结构轮廓、法兰孔位、筒身壁厚都能清晰呈现。结构设计上，该法兰式减速机采用直通式筒身结构，内部预留充足的传动组件安装空间，两端法兰的同轴度在建模时做了严格的几何约束，保证后续装配时传动部件的运转精度，法兰盘的厚度、螺栓孔的孔径与孔距均参照PN10压力等级的法兰标准设定，满足常规工况下的连接强度要求。设计思路围绕法兰连接的便捷性展开，摒弃了传统减速机的脚座安装结构，采用两端法兰直连的方式，可直接串接在管路系统或传动链路中，大幅缩减安装占用空间，同时法兰连接的密封性能更好，适配有防尘、密封要求的工业传动场景。模型的所有特征均保留参数化编辑属性，可根据实际工况需求调整法兰通径、压力等级、筒身长度等参数，具备较高的二次修改适配性，可用于减速机产品的方案演示、装配校核、工程出图参考等场景。
