通讯设备壁挂安装U型连接挂杆组件

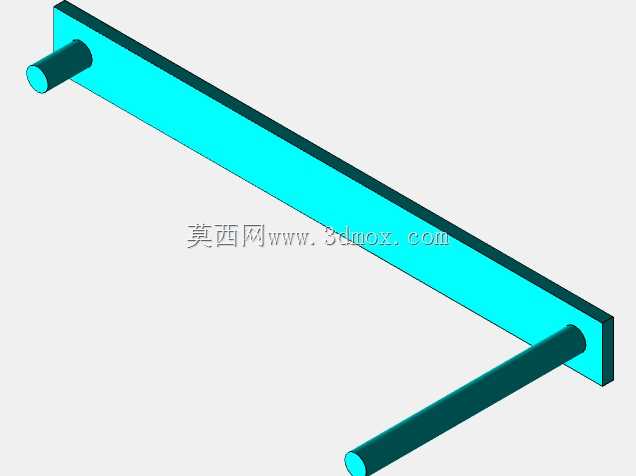

　　在户外通信机柜、楼宇弱电井、基站配套支架以及小型通讯终端的壁挂布设场景里，这类U型连接挂杆承担着把箱体、转接座或者附属模块固定到墙面、立柱型材上的核心作用，现场施工时不需要额外焊接，靠两端圆柱轴段和配套的锁紧卡扣、衬套就能完成快速装配，后期运维拆检也只需要松开侧向紧固件，不用整体破坏墙面安装孔位。从结构构型来看，组件主体是一根等厚度的长条形直板，板体两端垂直伸出同轴布置的圆柱轴，整体呈U型跨接形态，长板作为主承载梁，两端轴头分别插入配对支架的铰接孔或者固定座卡槽里，既可以让被挂载设备绕轴做小角度俯仰调整，也能在锁死之后形成刚性悬臂支撑，适配不同安装面的找平需求。设计这套结构的时候，首先要核算长板的抗弯截面模量，

　　直板的厚度和宽度选型直接决定挂载后的下垂挠度，通讯设备本身重量通常集中在板体中部区域，受力工况下两端轴头会承受剪切力和交变弯矩，轴段和直板衔接的根部位置要做圆角过渡，避免应力集中在长期风载、设备振动工况下萌生裂纹。轴头的外径公差需要和配对安装孔形成间隙配合，既保证装配时可以顺利穿入，又不能配合间隙过大导致挂载后出现旷量，轴端可以根据需求加工卡簧槽或者螺纹孔，用来安装轴端挡圈、锁紧螺母，防止挂杆从支座孔内轴向窜动脱出。实际布设时，长直板的内侧平面作为设备贴附安装面，上面可以预留对应的螺栓过孔或者压铆螺母位，通讯终端的背部挂耳直接贴合在板面上，紧固件穿入后把设备载荷均匀传递到整根梁体，而不是让单点螺栓承受全部倾覆力矩。

　　两端伸出的轴段中心距是最关键的安装边界尺寸，这个尺寸必须和现场配对的两个固定支座孔间距完全匹配，轴段的有效插入长度要保证伸入支座孔内的深度足够，避免仅靠孔口边缘承载导致压溃变形；长直板的总长度要略大于被挂载设备的背部挂接宽度，两端留出足够的轴头伸出来跨过支座侧壁，板体的高度方向尺寸要避开设备背部的接线端子、散热鳍片区域，防止装配后压损线缆或者遮挡通风风道。在楼道弱电箱安装场景里，这类挂杆常用来把光端机、协议转换模块挂装在竖向立柱上，U型的跨接结构可以让设备和安装墙面之间留出空隙，方便底部走线和散热气流流通；在户外小型基站辅件安装时，挂杆两端轴头可以搭配阻尼衬套，让天线角度调节后依靠摩擦力保持姿态，不用额外加装复杂的角度调节机构。

　　建模过程中要先绘制长直板的拉伸基体，再在两端端面同轴绘制圆柱轴段进行合并，根部圆角要和板厚、轴径形成合理比例，不能为了外观好看做过小圆角导致工艺上无法冲压或者机加工成型，板件如果采用钣金折弯工艺制作，要核对折弯内R和材料厚度的匹配关系，轴头如果采用焊接方式和板体连接，要在建模时预留焊接坡口位置，保证焊后轴的同轴度公差。整个组件没有复杂的异形曲面，所有特征都是规则的拉伸实体，结构简洁但受力传递路径非常清晰，载荷从设备安装面传到长直板，再沿板体分散到两端轴头，最终通过支座传递到墙面或者立柱基础上，选型时只需要核对挂载总重量、安装孔跨距、轴径配合尺寸这几个核心边界，就能快速匹配到对应的布设工位，减少现场非标改制的工作量。
