精密快动式机用平口虎钳夹持工装

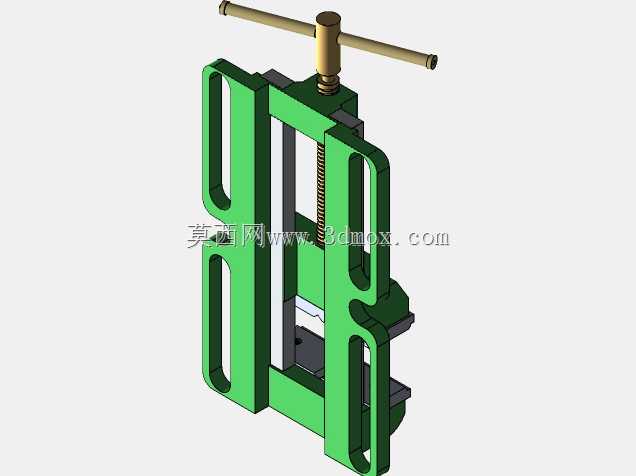

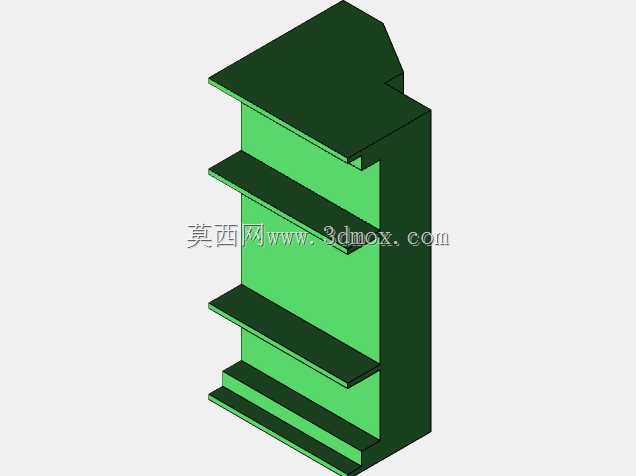

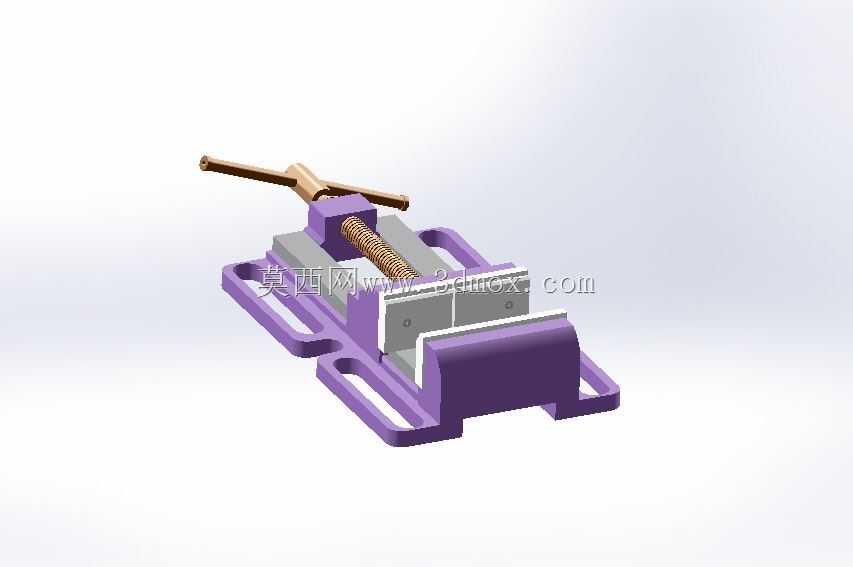

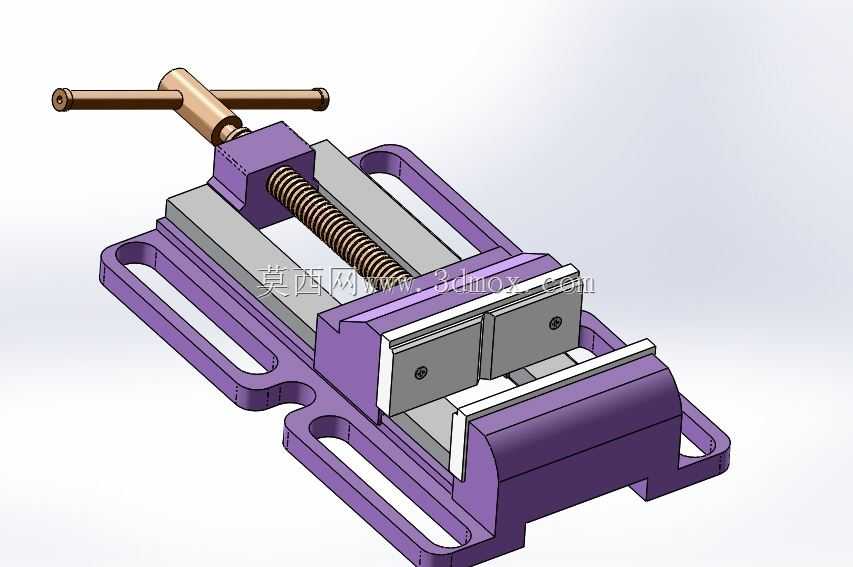

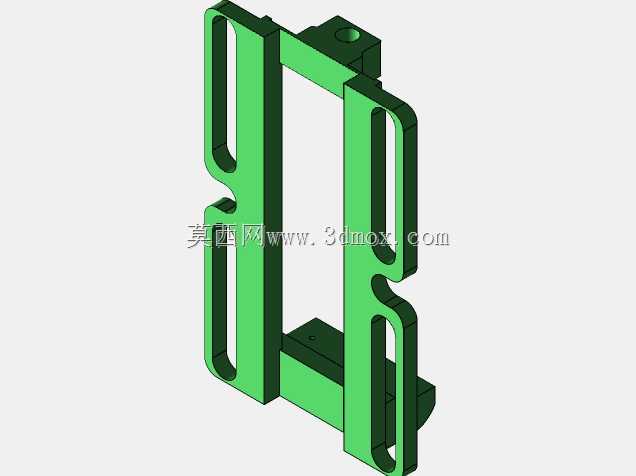

　　这套快动式机用平口虎钳属于金属切削加工环节里最基础也最不可替代的通用夹持工装，日常在立式铣床、钻床、小型加工中心、钳工台以及台式钻铣复合设备上承担工件定位与锁紧任务，小到五金零件的钻孔、铣削、攻丝工序，大到批量小件的平面铣、槽口加工，都离不开这类夹持装置。从结构拆解来看，整套装置由固定钳体底座、活动钳身、左右两块淬硬钳口、梯形传动丝杠、T型滑动导轨、加力转动杆以及底座两侧的长条形安装槽组成。底座采用整体式铸钢轮廓设计，两侧开出的贯通长槽并非随意布置，槽孔的中心距、槽宽尺寸完全匹配标准钻铣床、铣床工作台上的T型槽间距，安装时直接将T型螺栓从工作台槽内穿入，穿过底座长槽后用螺母锁紧，长槽预留的调节余量允许虎钳在工作台面上沿轴向微调位置，

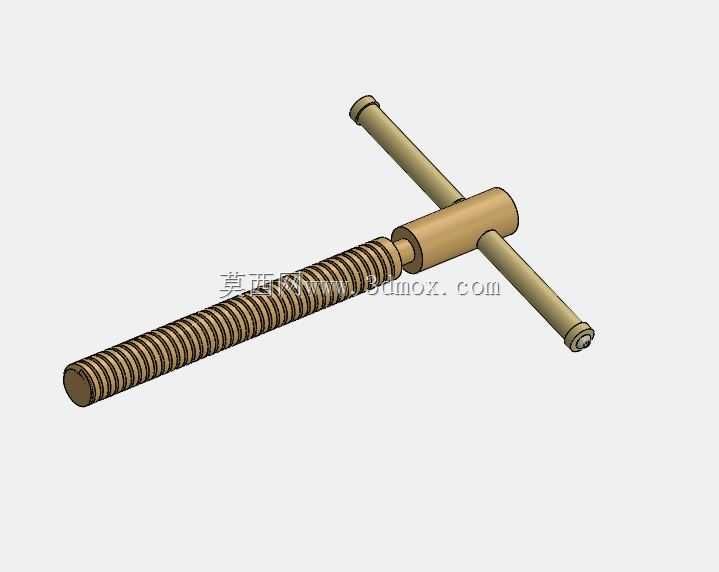

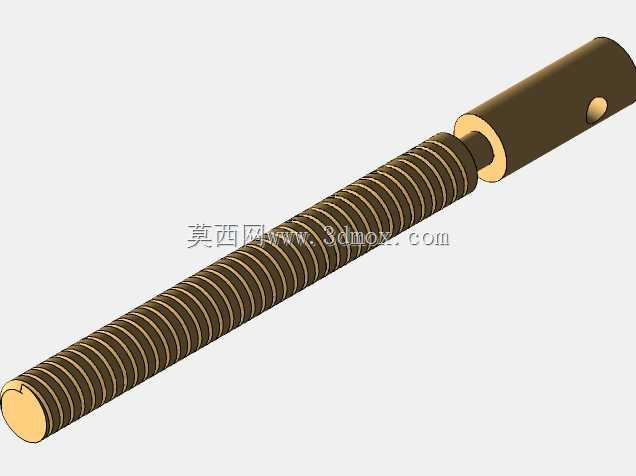

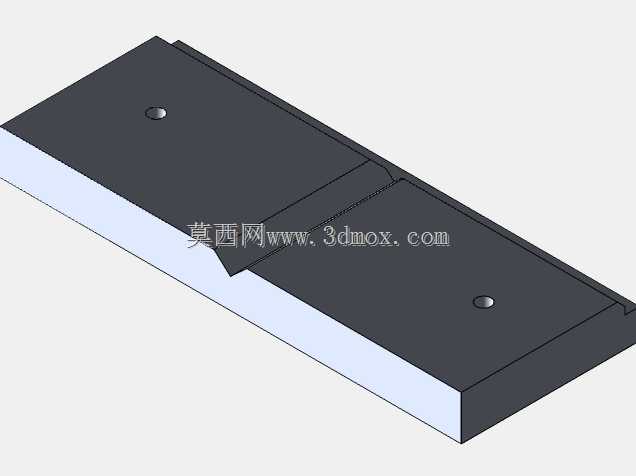

　　既可以让钳口与机床X轴进给方向平行，也能根据加工需求偏转小角度后锁死，适配斜槽、斜孔的装夹需求。夹持动作的实现逻辑非常成熟：转动穿在固定端支座里的梯形丝杠，丝杠与活动钳身底部的螺母副配合，将旋转运动转化为活动钳身沿底座导轨的直线进给，梯形丝杠本身具备自锁特性，当夹持力达到加工所需的预紧程度后，即便撤掉加力杆，钳口也不会因为铣削过程中的振动出现松退，这一点在粗加工大余量切削场景下尤为关键——普通细牙丝杠在高频冲击载荷下容易反向回转松夹，梯形螺纹的牙型角度大、摩擦面接触面积足，自锁可靠性完全能覆盖铣削、钻削的冲击工况。两块钳口板单独通过内六角螺钉固定在活动钳身和固定钳座上，钳口夹持面加工出细密的交叉防滑齿纹，

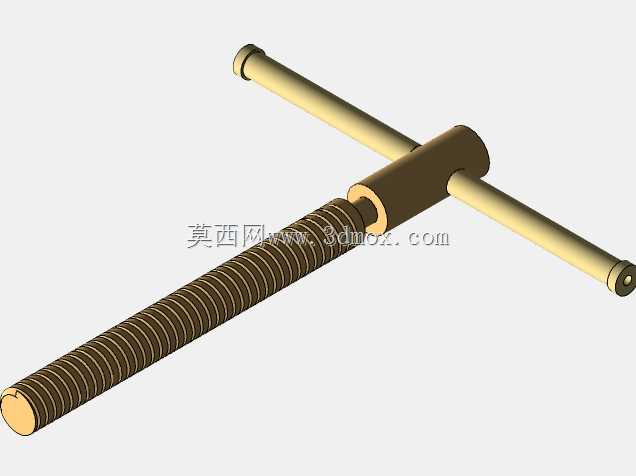

　　装夹毛坯件时齿纹可以嵌入工件表面氧化皮，避免工件在切削力作用下打滑移位；钳口板本身选用合金工具钢淬火处理，硬度控制在HRC55-60区间，长期使用出现磨损、崩齿后，只需松开固定螺钉更换新钳口板，无需整体报废钳体，维护成本极低。顶部穿入丝杠端的金属加力杆为可拆卸结构，常规轻夹持时徒手转动杆体即可带动丝杠进给，遇到重型毛坯、大切削量工况需要更大夹紧力时，可在加力杆两端套入延长加力管，利用杠杆原理放大输入扭矩，获得数千牛的夹持正压力，当然实际操作中不建议过度加力，否则会导致活动钳身导轨面受压变形、钳口出现上翘，反而破坏夹持平行度。从安装边界尺寸考量，这类虎钳的底座总长、钳口最大张开量、钳口宽度、整体高度都需要和配套机床的工作台参数匹配：钳口宽度决定了可夹持工件的最大侧向尺寸，张开行程决定了能容纳的工件长度，整体高度则要计入机床Z轴的有效行程余量——如果虎钳总高加上工件高度超过主轴鼻端到工作台面的最小距离，就会出现刀具无法走到加工深度的干涉问题，因此在布局工装方案时，三维建模阶段就要把虎钳的外轮廓包络、活动钳身全行程移动的极限位置、加力杆转动的圆周空间全部做干涉检查：一方面要确认活动钳身退到行程末端时，不会和机床工作台边缘、冷却水管、防护挡板发生碰撞；另一方面要预留出加力杆360度转动的操作空间，避免工装装夹完成后操作人员没有空间转动扳手锁紧工件。设计这套结构的三维数模时，导轨配合面的公差取向很能体现工装设计的实际经验：

　　底座上和活动钳身配合的滑动导轨面取两侧平行度公差0.02mm以内，活动钳身的导向槽和导轨之间采用小间隙配合，间隙控制在0.01-0.03mm，间隙过大时活动钳身进给过程中会出现俯仰偏摆，导致夹紧后工件上抬、定位基准偏移；间隙过小则在切削液混入铁屑后容易出现卡滞，活动钳身移动卡顿。钳口的两个夹持面之间的平行度、钳口面和底座底面的垂直度也做了严格约束，底座底面是整个虎钳的安装基准，需要和机床工作台面完全贴合，底面平面度公差控制在0.015mm以内，保证虎钳锁紧在工作台上后不会出现悬空翘曲。在实际生产场景里，这类平口虎钳除了直接夹持规则方形工件，还可以配合平行垫铁、V型块、角度垫块使用：夹持圆形轴类工件时，在两钳口之间放入V型块就能实现圆柱件的中心定位；加工有平行度要求的工件上下平面时，在工件下方垫入等高平行垫铁，夹紧后轻推垫铁确认没有松动，就能保证工件底面和钳体基准面贴实，铣出的上平面和底面平行度可以稳定控制在0.02mm以内。相较于液压虎钳、气动虎钳，这种纯机械丝杠传动的虎钳没有密封件、液压油路、气动元件这些故障点，在车间多粉尘、多切削液飞溅的恶劣环境下故障率极低，日常维护只需定期拆开导轨面擦除铁屑、涂抹锂基润滑脂，就能保持十数年的使用寿命，是单件小批量机械加工车间、模具维修工位、实训教学场地配置率最高的通用工装。
