金属板材精密冲切复合冲压模具结构

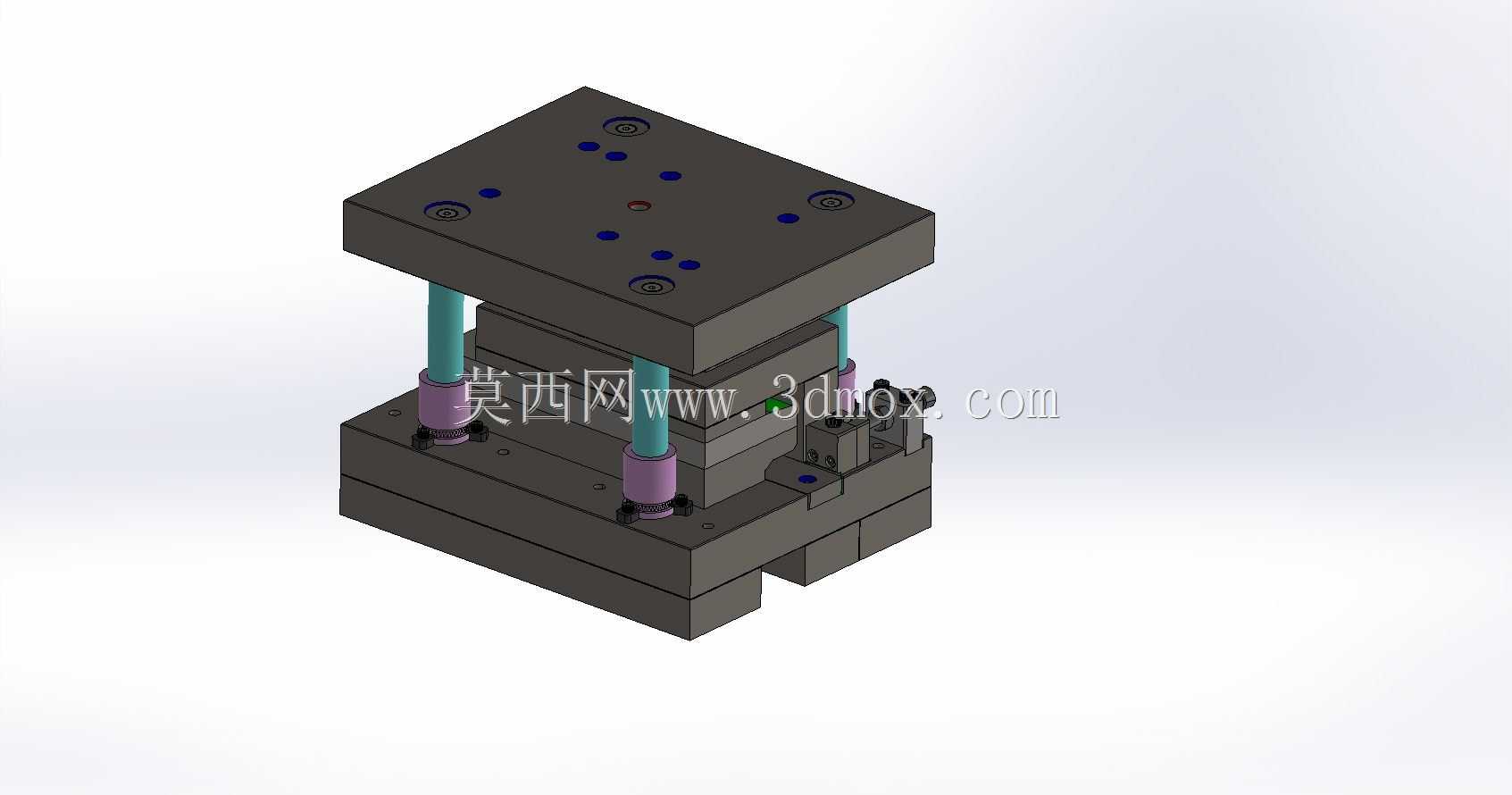

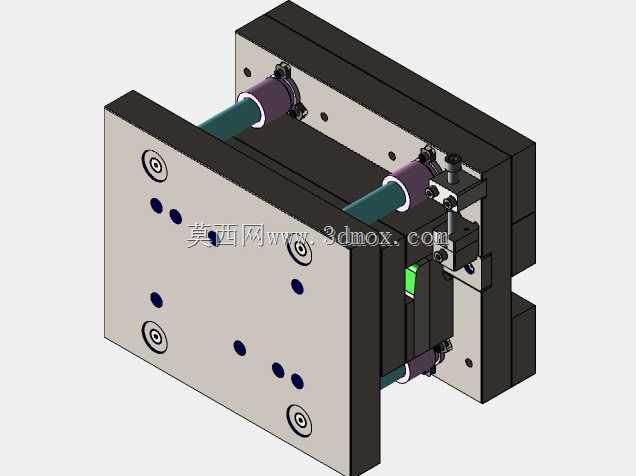

　　这套冲切模具主要面向金属薄板的批量落料与外形精密切割工序，在五金冲压车间、家电钣金件生产线以及通讯设备结构件加工场景中使用频率较高。模具采用典型的四导柱模架布局，上下模座之间通过四根独立导柱配合导套完成合模导向，导柱中段加装紫色缓冲限位套，既可以在滑块下行过程中约束上下模的相对位移，又能在合模终了阶段吸收部分冲击载荷，避免凸模直接啃伤凹模刃口。从整体结构分层来看，最上方为上模座，板面预留多组安装孔与定位销孔，孔位排布对应压力机滑块的T型槽间距，装配时可通过压板或者模柄直接锁定在滑块端面；上模座下方依次叠装垫板、凸模固定板与卸料板，凸模穿过固定板后由卸料板在冲压回程时将箍在凸模上的料边剥离，防止带料上行。下模部分由凹模板、承料板以及下模座组成，凹模刃口周边布置多颗内六角紧固螺钉与圆柱销，销钉承担淬火后模板的位置精度锁定，螺钉则提供足够的预紧力抵抗冲裁瞬间的侧向分力。

　　在实际冲压节拍中，条料沿下模表面的导向定位块送入工作区，前端由挡料销限定送进步距，压力机滑块带动上模下行，卸料板首先压紧板料表面，随后凸模切入材料完成轮廓冲切，分离后的成品件沿凹模漏料孔直接落入下方料箱，废料则随条料继续向前输送。模具侧面预留的传感器安装位可接入误送检测探针，一旦条料步距异常或者料厚超差，探针会立即向压力机控制系统发送停机信号，避免凸模折断。设计阶段针对冲裁力做了分层卸荷处理，将不同高度的凸模做了1~2毫米的台阶差，使各凸模不同时接触板料，把瞬时冲裁峰值拉平，降低对压力机公称力的要求；同时在凸模根部设计了防转台肩，配合固定板上的型孔防止小凸模在反复受载下发生转动窜动。

　　外形边界方面，模架整体呈方正箱体结构，长宽尺寸控制在中小型开式压力机工作台面的允许范围内，闭合高度与导柱有效导向行程匹配常规J23系列压力机的装模高度调节区间，下模座底面为整体精加工平面，无需额外加垫即可贴合工作台；上模座顶面的螺纹孔阵列兼顾了不同吨位设备的装夹习惯，现场换模时只需更换对应压板即可完成适配。模板材料选用Cr12MoV一类高铬冷作模具钢，刃口部位经真空淬火后硬度维持在HRC58~62，保证大批量冲裁下的刃口耐磨性，非工作的模座部分则采用45号钢正火处理，在控制整体重量的同时保证刚性。导柱导套配合间隙取0.005~0.01毫米，属于滑动导向模架的精密级配合，能够稳定保证凸凹模冲裁间隙均匀，避免出现毛刺偏大或者断面斜度超差的问题。模具四周外露的导柱端部做了倒角引入段，合模时即使存在微小偏移也能顺利导入导套，降低了对操作工对位熟练度的要求。整体结构把冲切、卸料、导向、限位、检测几项功能集成在同一模架内，既可以作为独立单工序模使用，也能在此基础上扩展工位演变为级进模，为后续多工位连续冲压改造留出了结构余量。
