四腔圆盘形餐盒盖注塑模具结构

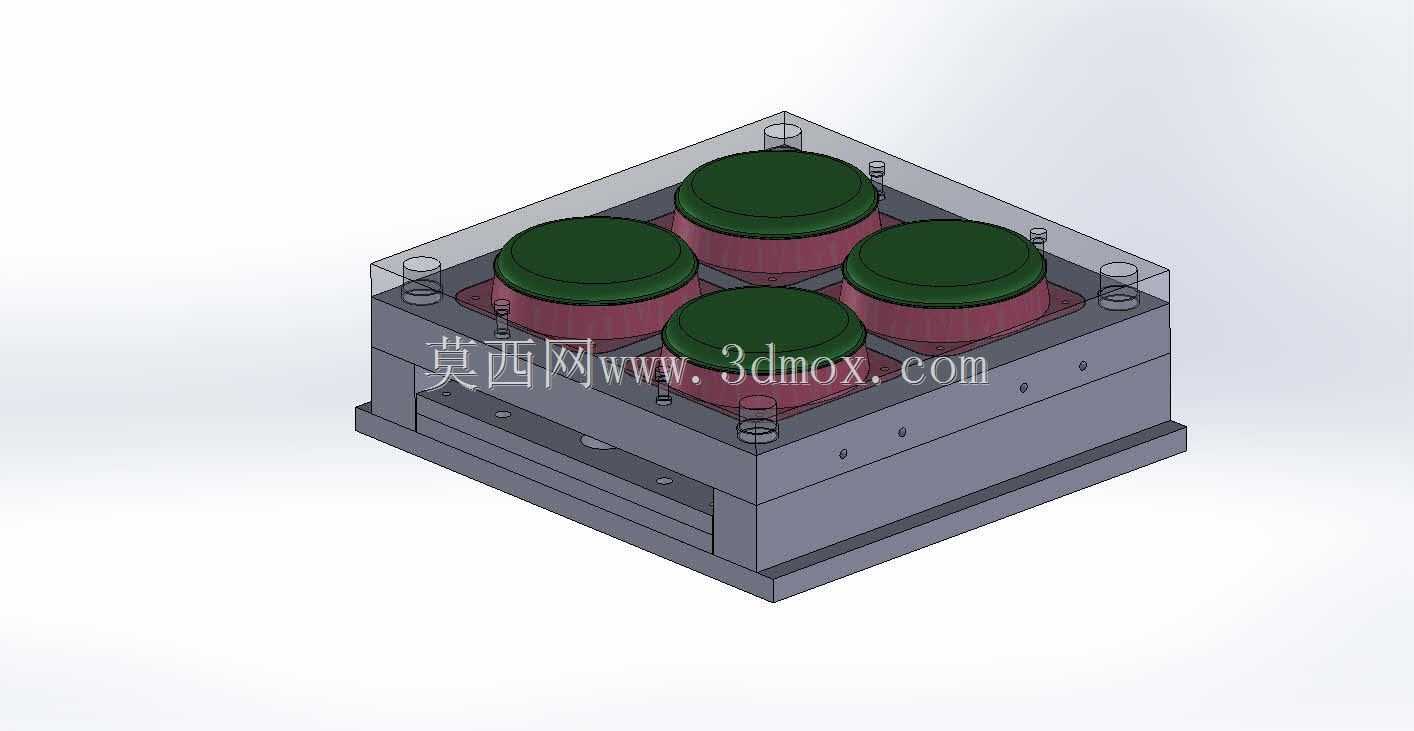

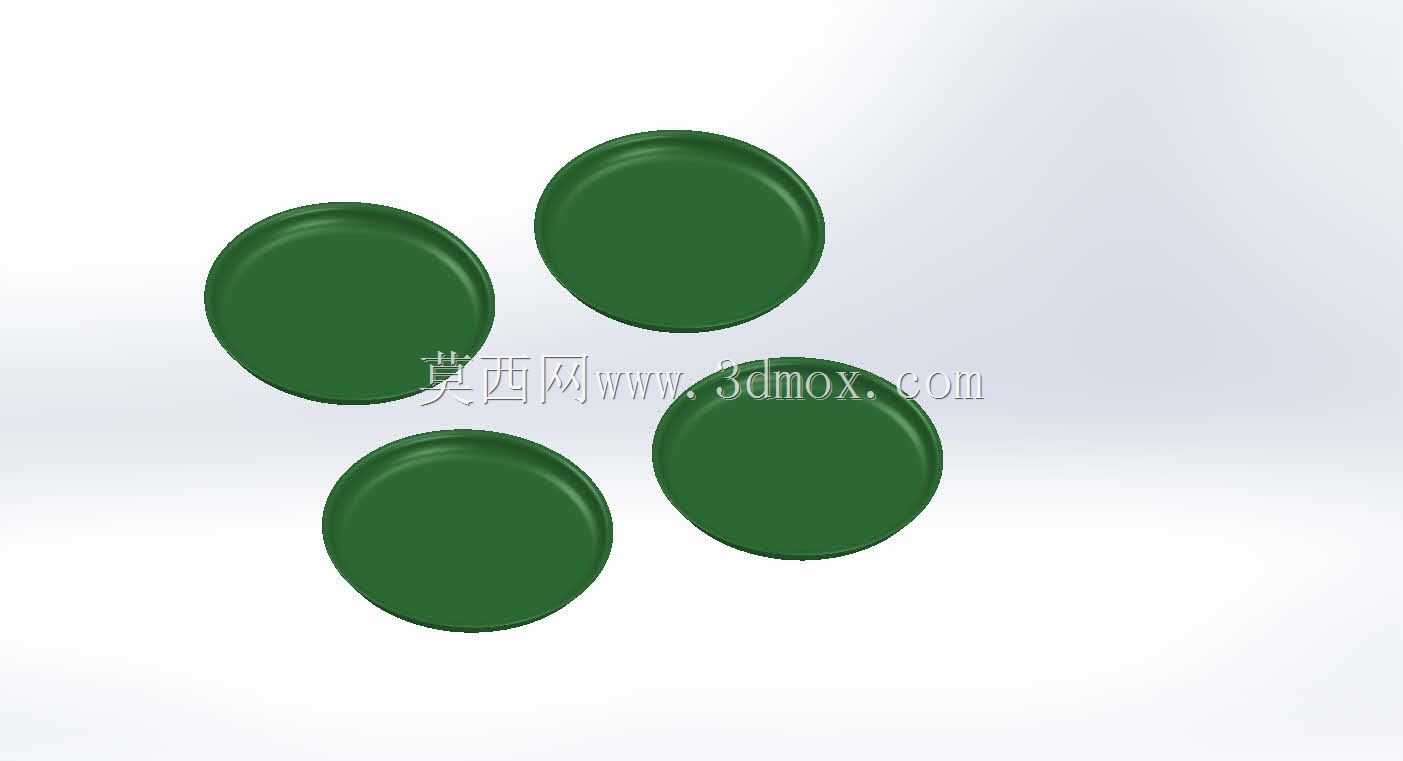

　　这套模具围绕圆形浅腔餐盒盖类塑件的批量成型展开，型腔采用四腔并列布置，四个成型区域在模架内呈近似菱形分布，使注塑机锁模力中心与浇注系统投影中心尽量重合，降低单侧边载导致的飞边风险。塑件本身为薄壁圆盘结构，边缘带有卷边或加强翻边，顶面平整，外观面要求较高，因此成型面需要保证顺滑过渡，避免出现明显熔接痕、顶白或局部缩水。

　　从实际生产场景看，这类模具多用于快餐包装、食品容器盖、一次性盘盖或日用品外盖的注塑车间，配套常见卧式注塑机使用。由于制品深度较浅、投影面积相对集中，开模行程不需要很长，但排气和冷却均匀性对成型周期影响明显。四腔布局可以在一次注射中同时完成四个盖体成型，相比单腔结构更适合稳定批量生产；同时各型腔到主流道的距离需要尽量一致，保证充填压力、保压时间和冷却节奏同步，减少不同腔制品重量和尺寸偏差。

　　浇注思路上，浅盘形塑件不宜让熔体长时间沿单一方向推进，否则容易在边缘形成困气或流动不平衡。设计时通常会结合制品外形，在不影响外观的位置设置点浇口或侧浇口，使塑料从中心或近中心区域向圆周扩散。熔体到达外圈翻边时，模腔厚度变化处需要预留合理排气，尤其是圆弧末端和分型面贴合位置，可通过分型面排气槽、镶件配合间隙或局部排气镶件释放气体。若排气不畅，短射、烧焦和充模不满会优先出现在盖体边缘。

　　成型零件方面，凹模侧负责盖体外观面，表面抛光方向应与制品脱模方向一致，避免侧向纹理造成拉伤。凸模侧承担内形和边缘定位，圆角处不能出现尖锐钢位，因为薄壁塑件在冷却收缩时会对型芯产生包紧力，转角过紧既会增加顶出阻力，也容易在盖体侧壁留下顶出痕迹。四腔各自的型芯、型腔可采用独立镶件结构，便于单独加工、抛光和维修；当某一腔出现拉伤或压伤时，不需要整体报废模仁，只需更换对应镶件。

　　顶出系统需要适应圆盘盖的受力特点。制品壁薄、接触面积大，若顶杆过于集中，局部应力会造成盖面发白或变形。布置上宜沿塑件边缘或加强结构下方均匀分布顶出力，使开模后制品从型芯上平稳脱离。对于外观要求较高的盘面，顶杆位置应尽量避开可见平面，优先设置在翻边、内台阶或非外观区域。顶出行程只需保证盖体边缘完全脱离型芯即可，过长顶出会增加循环时间并加重复位机构磨损。

　　冷却系统直接影响圆盘件的翘曲控制。四个型腔周围应形成相对均衡的冷却回路，水路距成型面的距离保持稳定，避免某一侧靠近水路、另一侧远离水路造成收缩不均。盘盖类塑件径向收缩和周向收缩如果差异过大，冷却后会出现椭圆化或边缘波浪变形。模温均匀时，制品在定型阶段的内应力更小，脱模后放置一段时间也不容易继续变形。水路布置还要避开顶杆、螺钉、导柱和浇道区域，在有限模板空间内保证密封距离和加工可达性。

　　模架外形需要结合注塑机拉杆间距、最小模厚和最大开模行程进行校核。四个圆盘型腔虽然结构不复杂，但投影范围横跨模架中心区域，选型时不能只按制品直径简单叠加，还要留出流道、冷却水路、导柱导向和侧抽结构空间。安装边界上，定位环需与注塑机定模板中心孔匹配，浇口套球面半径与喷嘴接触尺寸一致，顶棍孔位置对应设备顶出系统。模具装入设备后，锁模力应按四腔总投影面积和成型压力估算，过大浪费能耗，过小则分型面容易跑料。

　　这类模具的结构重点不在复杂抽芯，而在薄壁、浅腔、多腔一致性和外观面控制。设计时需要把充填平衡、排气、冷却、顶出和加工维护放在同一套模架里统筹处理。三维建模过程中，分型面应沿制品最大轮廓顺滑延伸，四腔模仁可采用阵列思路建立，但浇口、水路和顶杆不能机械复制后忽略干涉检查；每个阵列位置都要核对与模架标准件的空间关系。最终结构应满足餐盒盖制品快速成型、稳定脱模和连续生产的要求，同时为后期换腔维修、抛光和冷却调整留出操作空间。
