手机后盖注塑成型精密模具结构

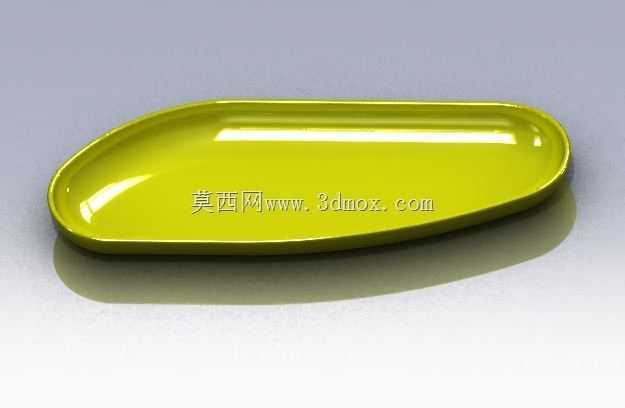

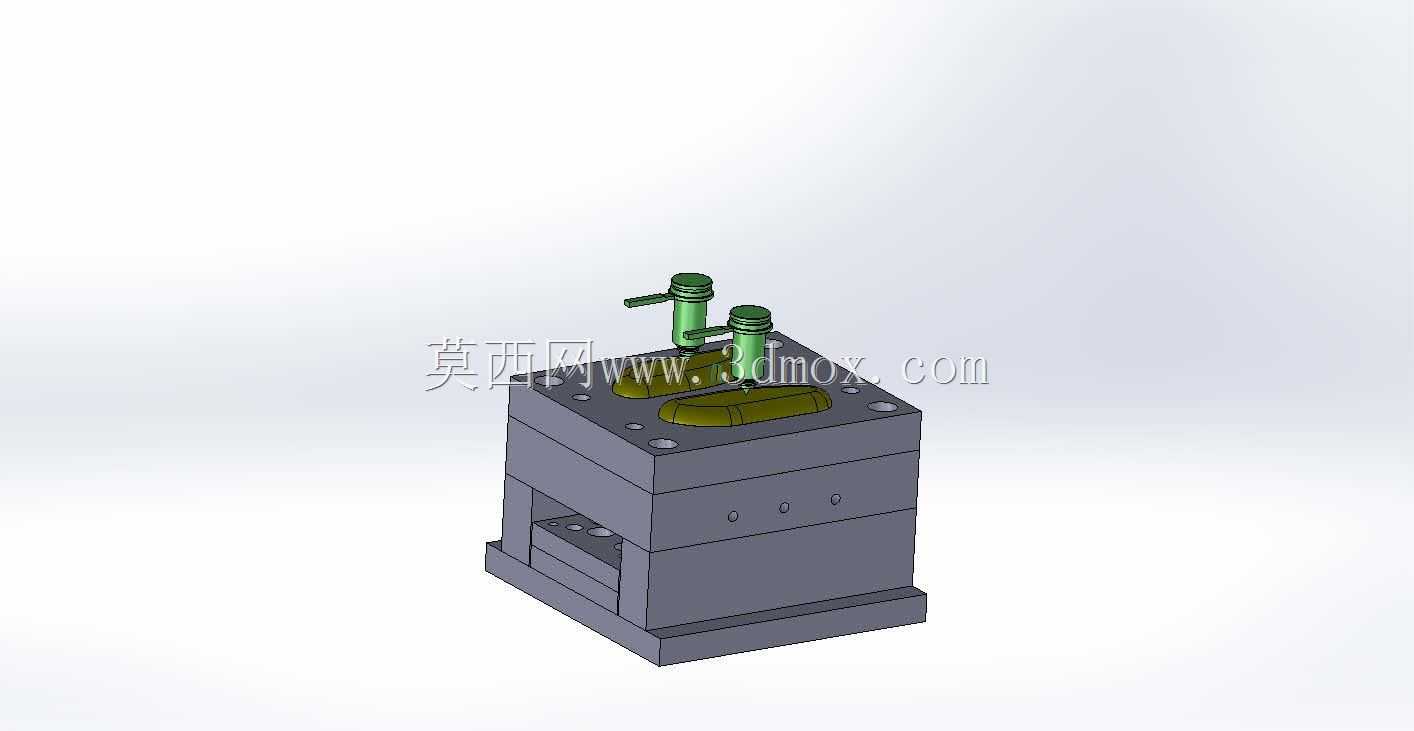

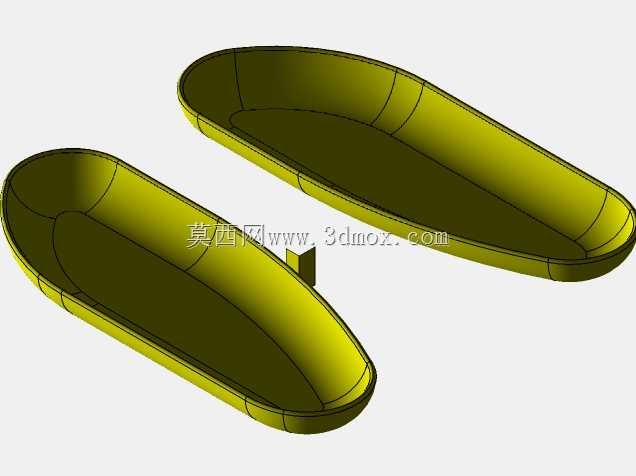

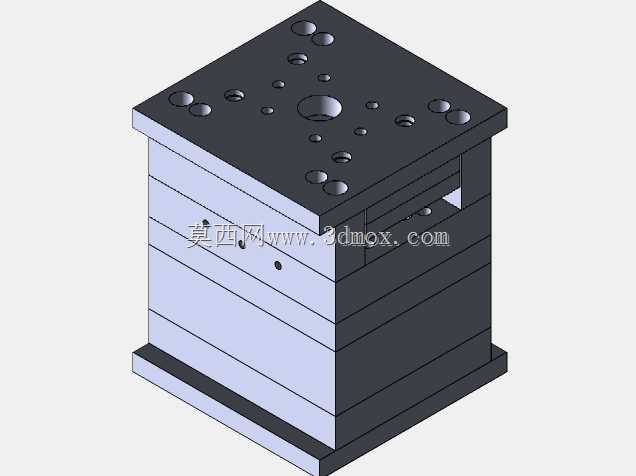

　　这套模具针对消费电子外壳类薄壁塑件的量产需求搭建，核心成型对象为手机后盖类外观件，整体采用标准两板模衍生结构，模架选用标准工字模坯，上下固定板、动定模垫板、支承板与方铁堆叠层级清晰，底部预留顶出板运动空腔，适配常规卧式注塑机的安装接口。从型腔布局来看，模腔设置在定模侧核心区域，型面随手机后盖的弧面轮廓走形，边缘预留封胶止口，分型面沿塑件最大轮廓线延展，避免侧向抽芯结构的复杂干涉，针对后盖周边的卡扣位，在动模侧集成斜顶顶出组件，开模时斜顶随顶出板同步动作，侧向退出卡扣倒扣，无需额外外置滑块，压缩了模具整体外形尺寸。浇注系统采用点浇口进料方案，主浇道从定模固定板中心接入，分流道在定模板表面呈平衡式排布，熔融塑料经多点浇口注入型腔，

　　填充流程短，可有效降低薄壁件的填充压力损失，浇口痕迹落在塑件内表面，不会破坏后盖外侧的外观面质量。冷却回路围绕型腔四周分层布置，动定模两侧均开设直通式水路，水路距离型面保持均匀间距，保证成型过程中模温均匀分布，减少塑件冷却不均导致的翘曲变形，水路接口统一引出至模具后侧，适配车间常规冷却水塔的管路接驳。顶出系统采用顶板驱动的圆顶针+斜顶组合形式，顶针排布避开塑件外观面，集中在塑件内圈的非外观区域，顶出行程预留足够余量，保证开模后塑件完全脱离动模型芯，回针配合复位弹簧在合模时带动顶出板精准回位，避免顶针与定模发生碰撞。模具导向依靠四角的导柱导套组件实现，导柱贯穿动定模板，合模过程中先行导向定位，保证型腔同轴度，侧面设置定位锁块，

　　承受注塑过程中的侧向分型力，避免模腔错位。整套结构的安装边界完全匹配常规吨位注塑机的拉杆间距，模具总厚度在设备容模厚度区间内，顶部浇口套对准注塑机射嘴中心，底部顶出孔位置与设备顶棍接口对齐，上机后无需额外加装过渡垫板。在实际量产场景中，这类模具主要服务于消费电子代工厂的手机外壳生产线，成型材料多选用PC+ABS混合材质，成型后塑件尺寸稳定性好，表面可直接做喷涂、电镀等后处理，模具的模块化设计也方便后续更换型腔镶件，快速切换不同型号后盖的生产，减少换模调试的停机时间。结构设计阶段重点校核了开模行程、顶出行程与冷却效率的匹配关系，薄壁填充过程中型腔内的气体通过分型面的排气槽顺利排出，避免塑件边缘出现烧焦、缺胶缺陷，所有镶件均采用螺丝锁紧固定，维护时可单独拆卸磨损部件，无需整体拆解模架，降低车间维保的工作量。
