多型腔卫浴塑件注塑模具总装结构

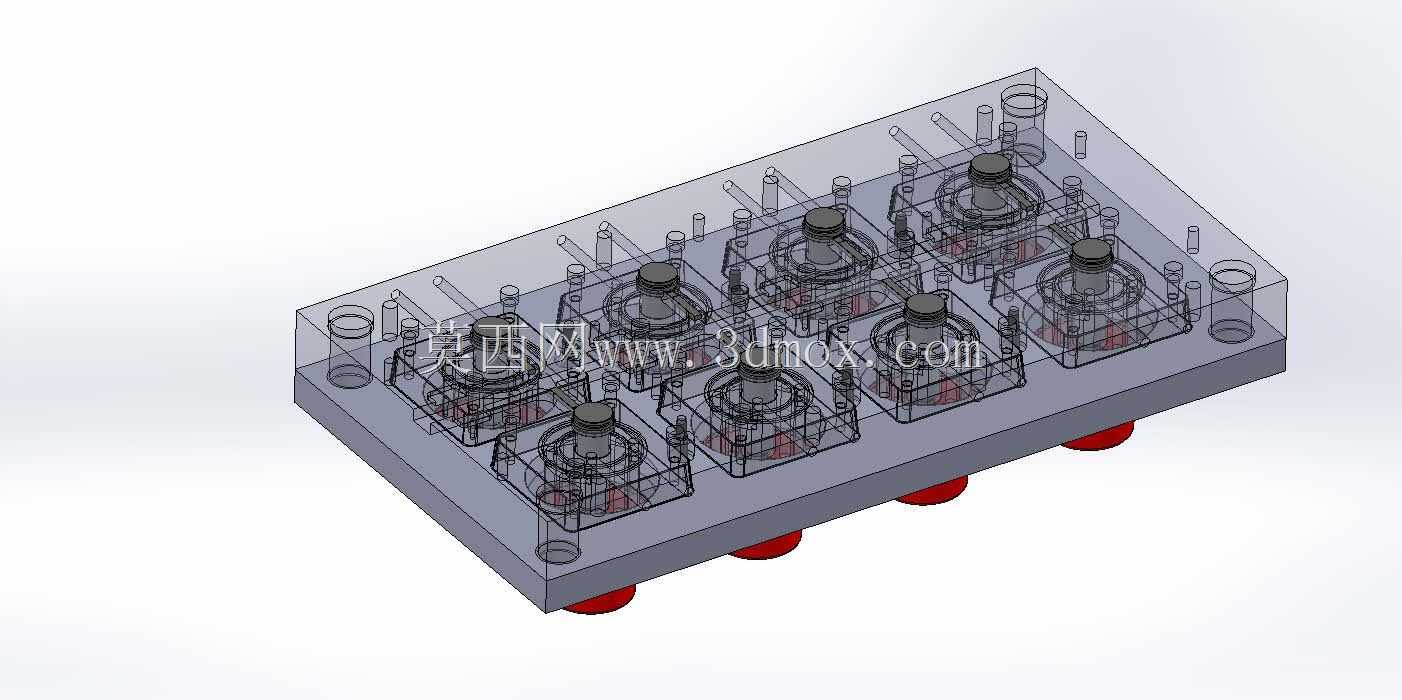

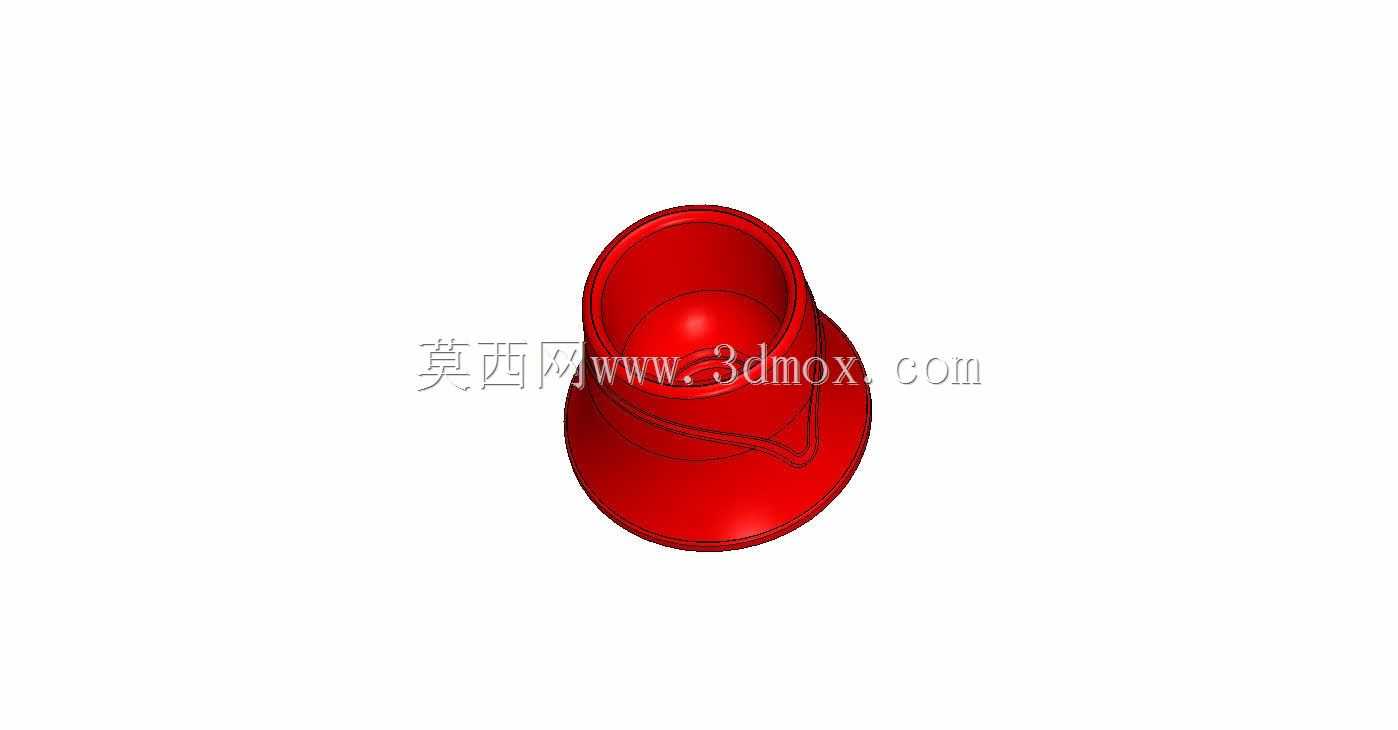

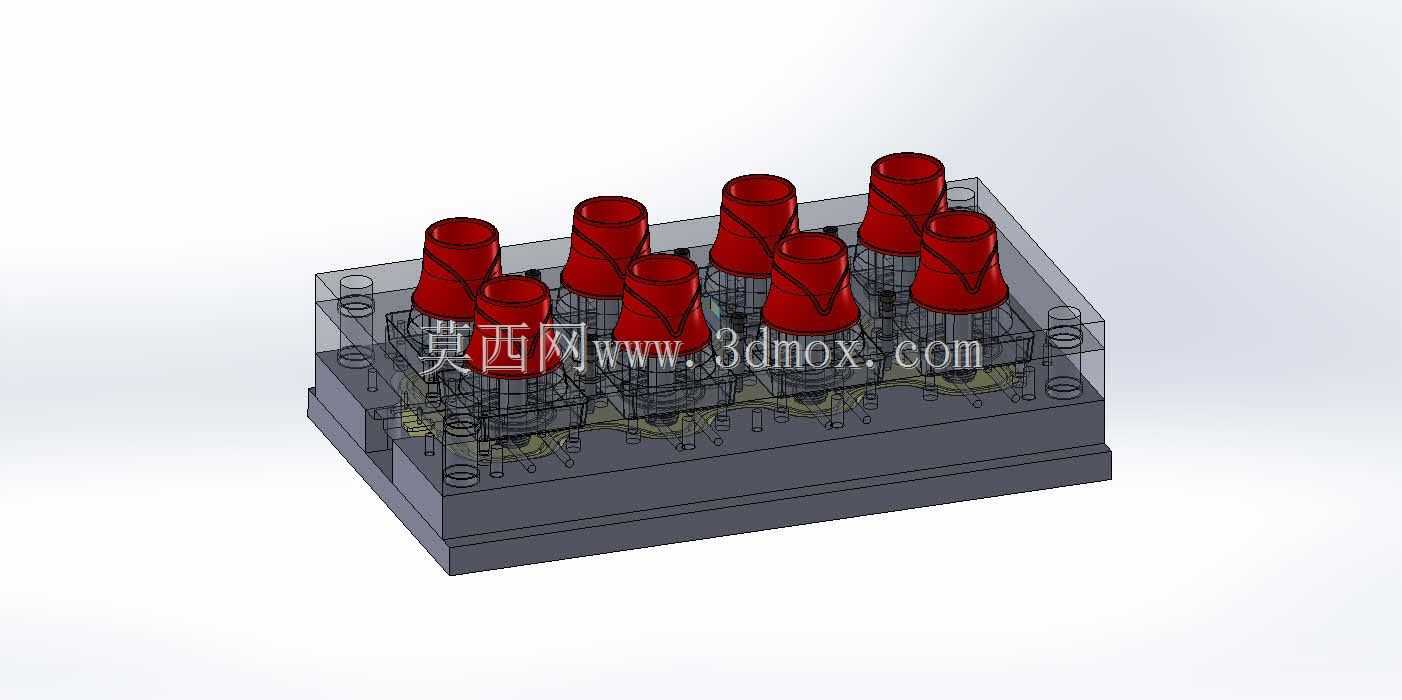

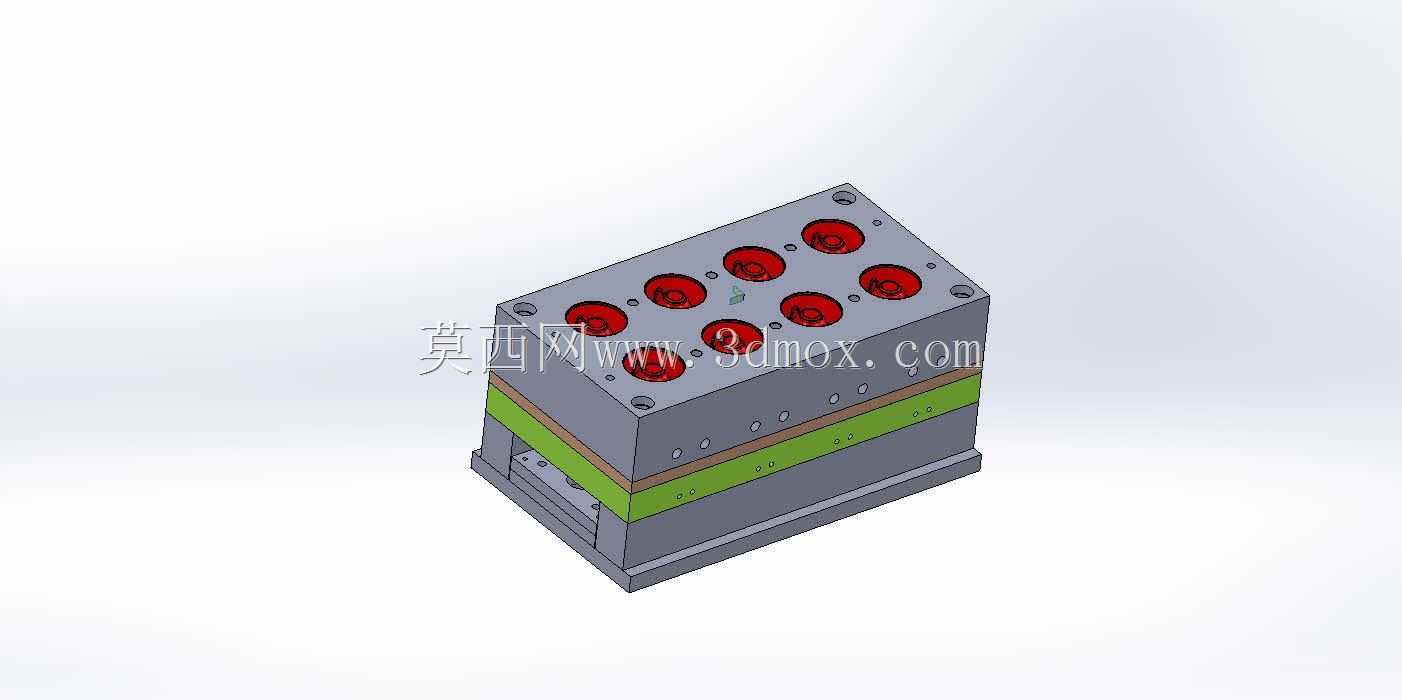

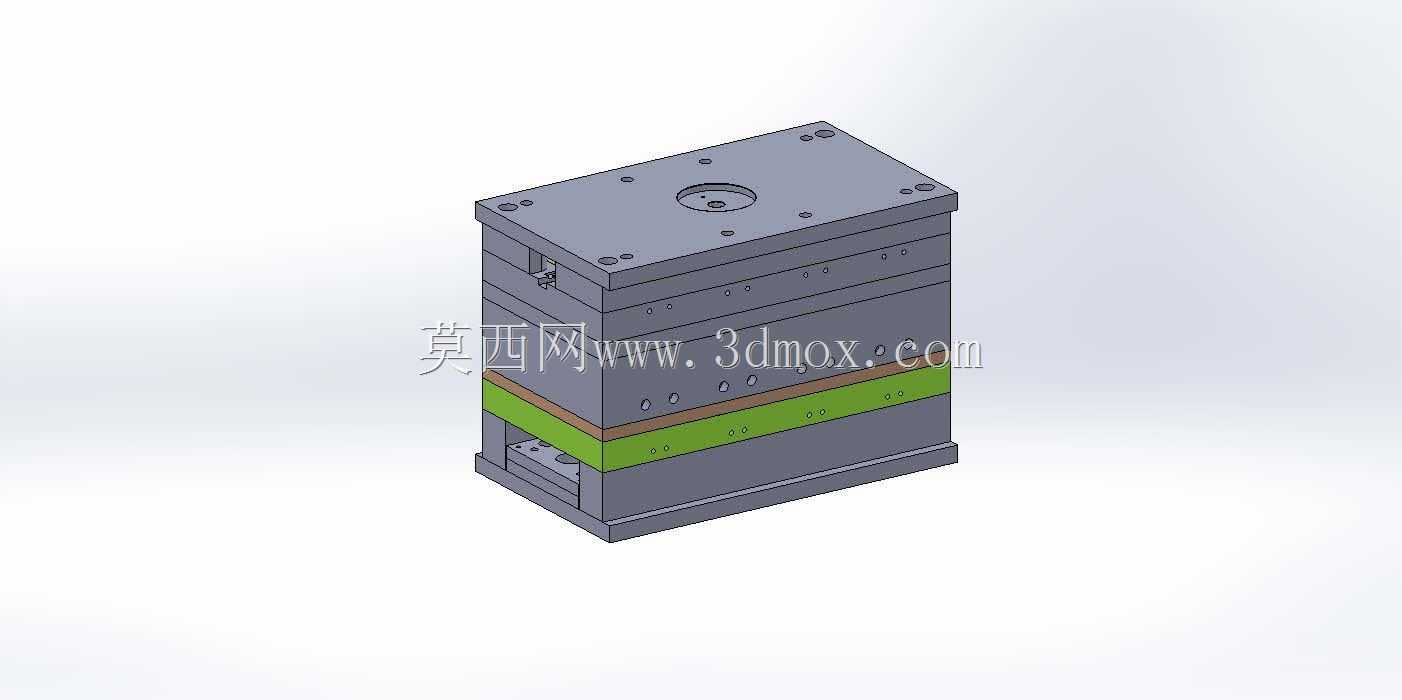

　　这套模具围绕小型卫浴塑料件的批量注塑生产搭建，整体采用多板叠层排布方式，把浇注、成型、顶出、导向和温控相关构件沿开模方向逐层展开，能直观看到一副量产注塑模从定模侧到动模侧的完整装配逻辑。现场做这类模具方案评审时，最先核对的往往不是单个零件造型，而是各层板件在合模状态下的贴合边界、开模行程里的分离顺序，以及顶出构件动作时和流道、型腔之间的干涉关系。模型里型腔部分按一模多腔布局，成型区域对应带锥度的小型壳体塑件，这类塑件常见于卫浴冲水组件、给排水辅助配件或日用塑料装配件，产量大、单件壁厚偏薄，对填充一致性和脱模顺畅度要求较高。多腔设计可以在单次注塑循环里同时成型多个制品，显著提升单位时间产出，但也对浇注系统平衡提出要求：

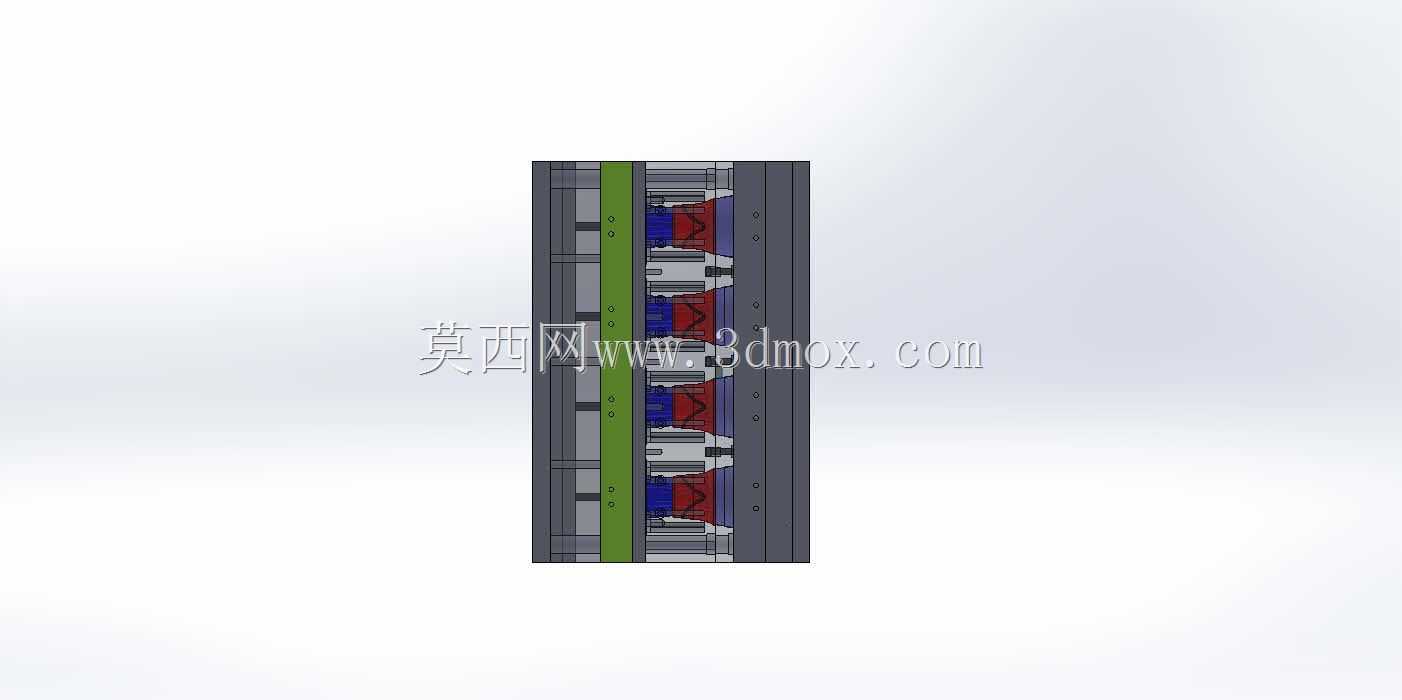

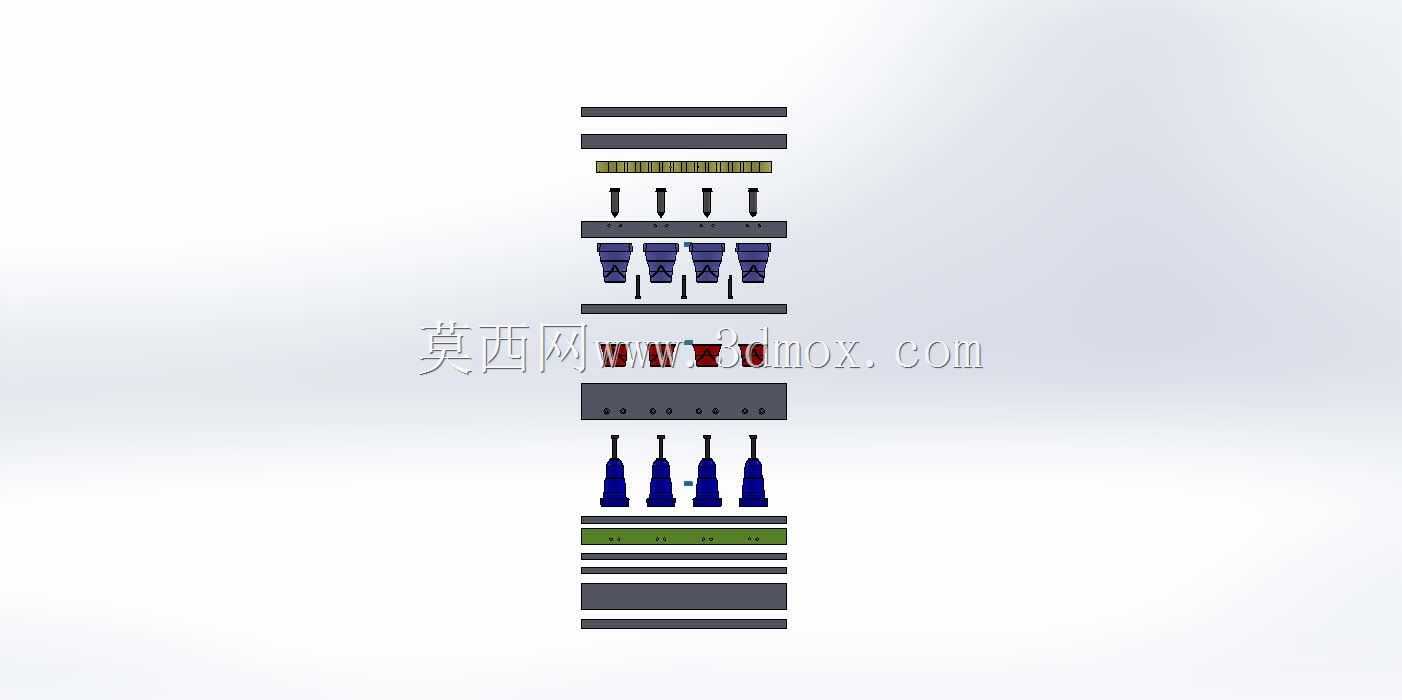

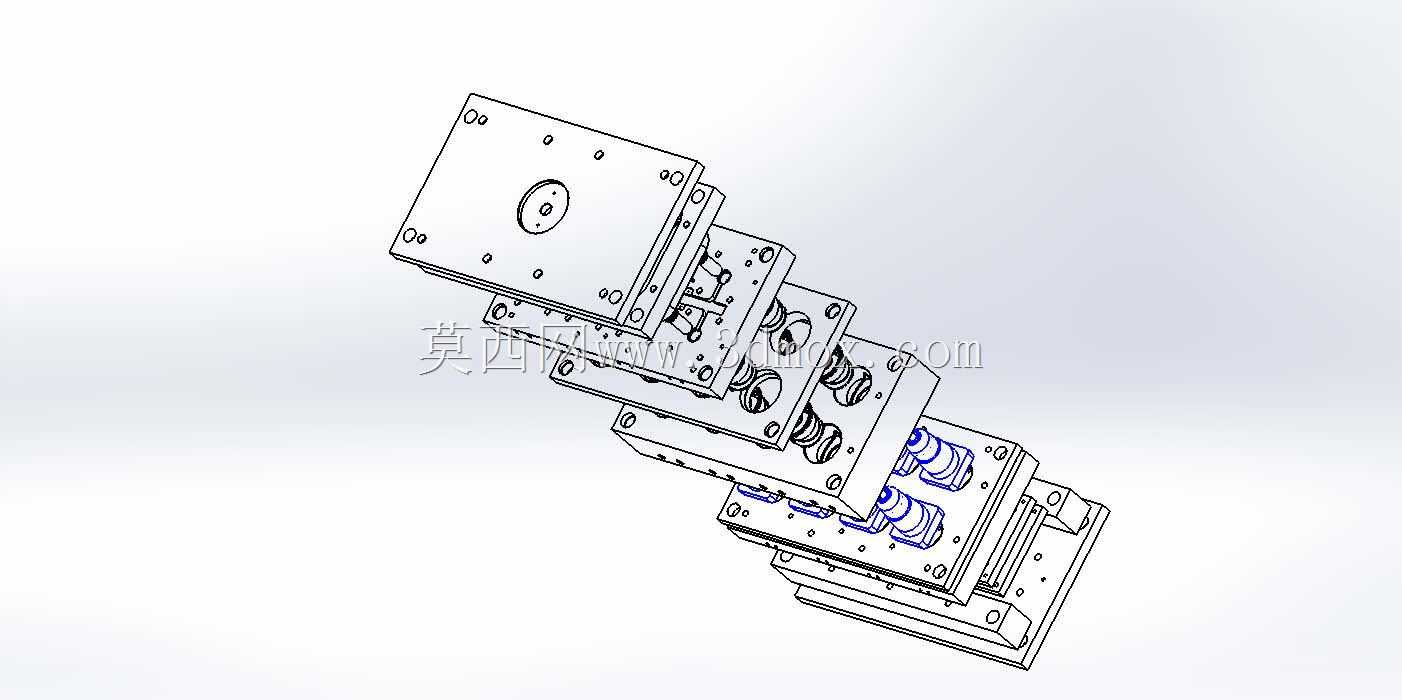

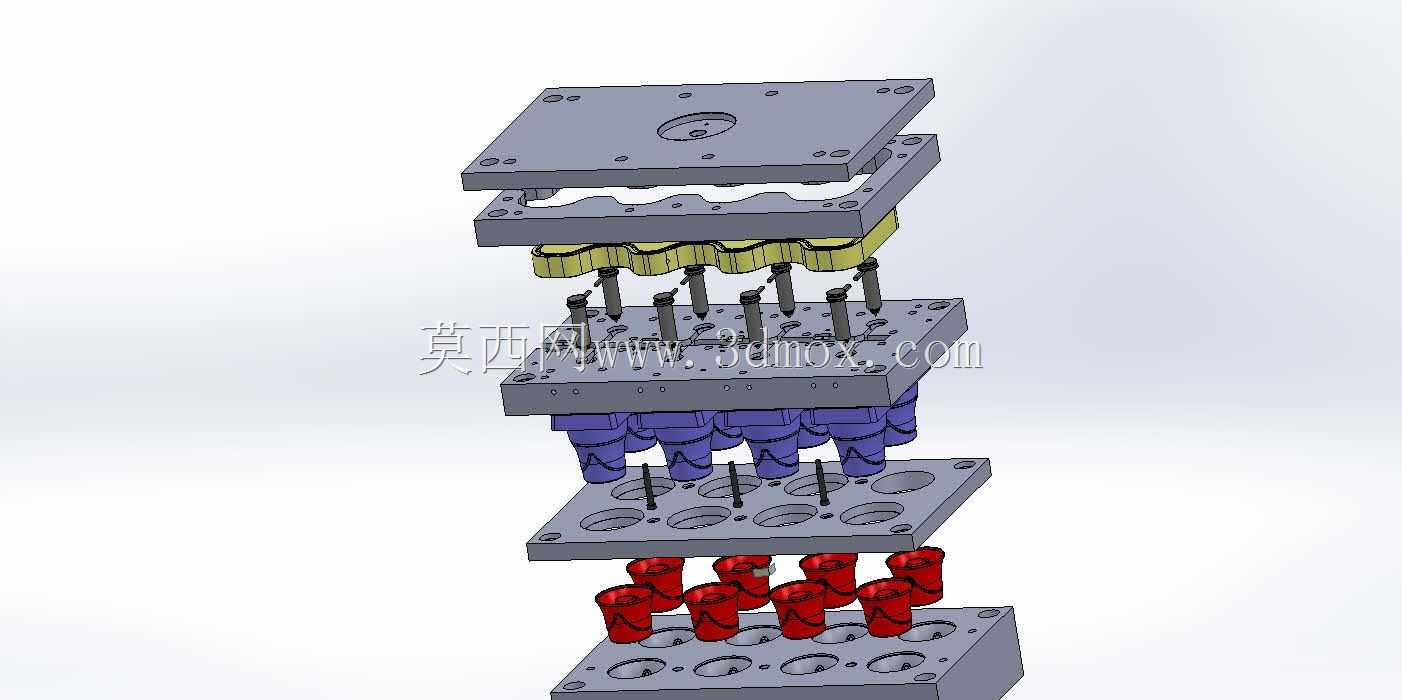

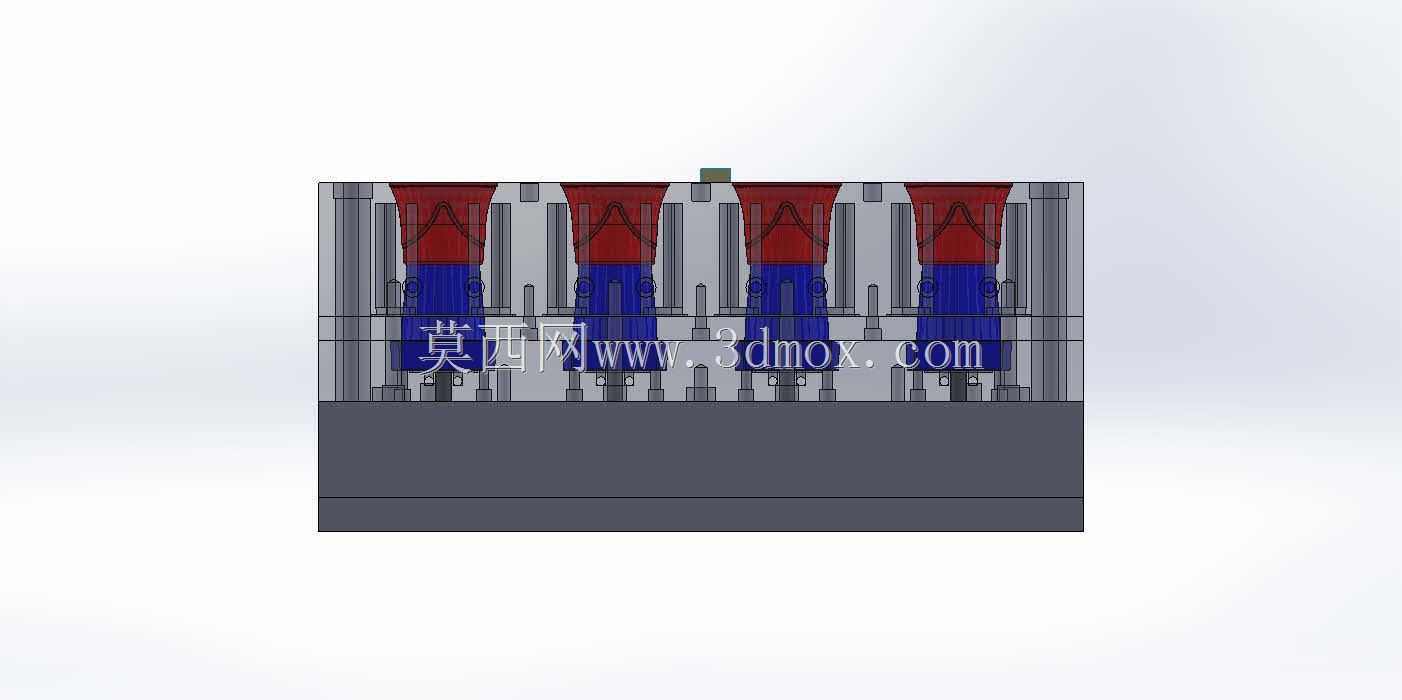

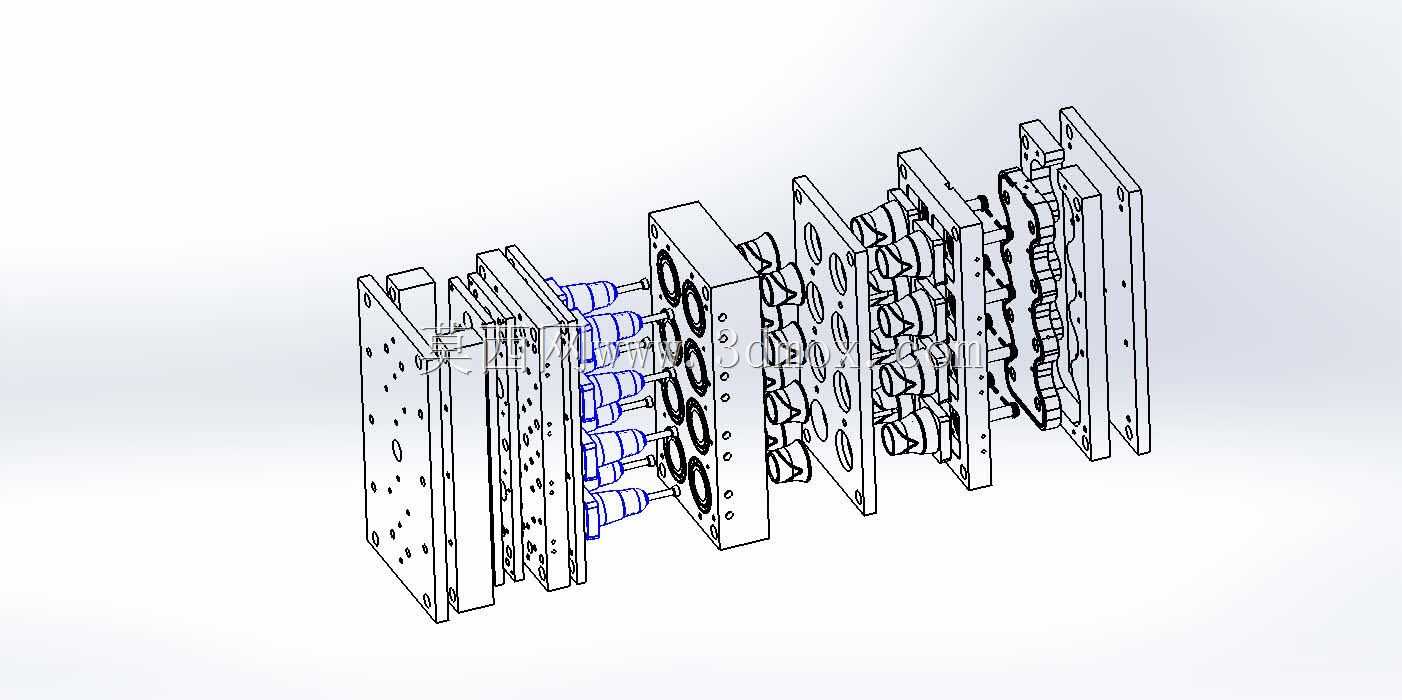

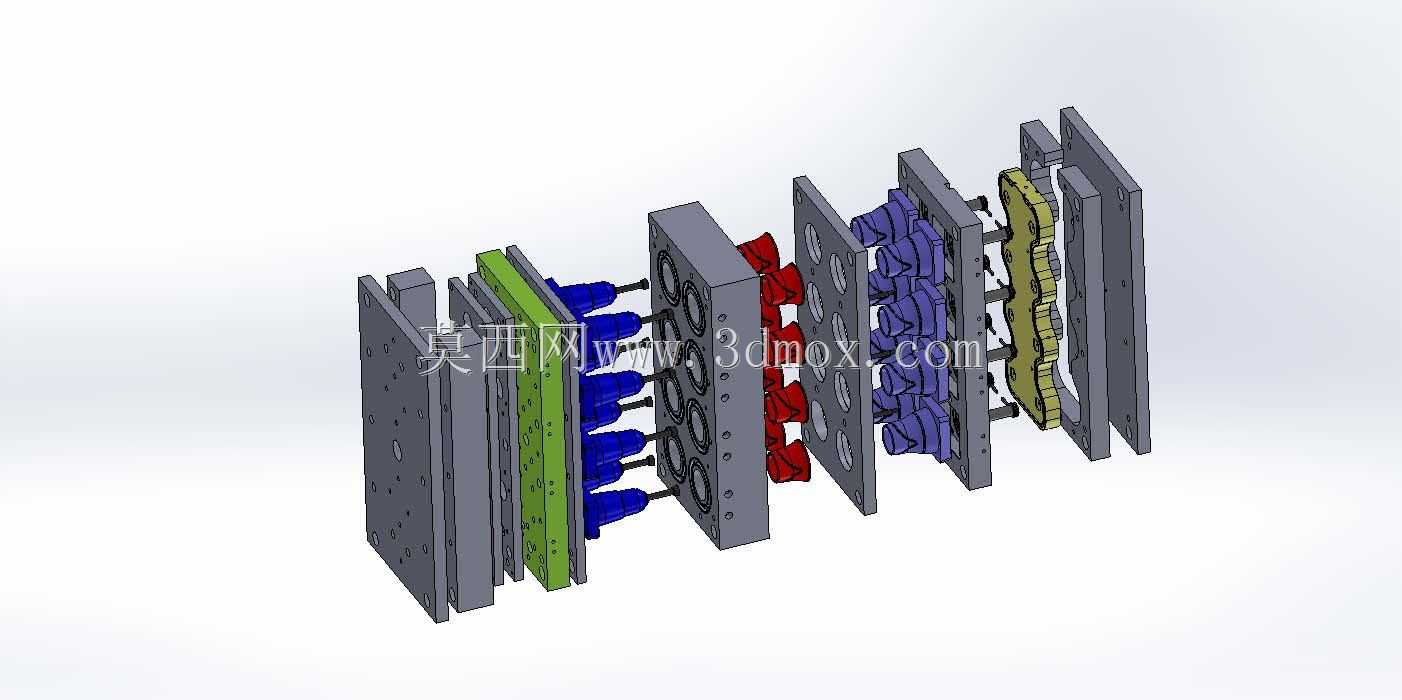

　　熔体从主流道进入后，经分流道分配到每一个型腔，各腔流程差要控制在合理范围，避免出现个别腔充填不足、飞边或内应力不一致。从展开结构能看到多层板件之间设置了明确的分型面，分型位置既要顺着塑件外轮廓选取，保证成型后制品可以顺利脱离型腔，又要兼顾加工时铣削、抛光和排气槽开设的便利性。导向构件沿模具四角或对称位置布置，合模时动定模先通过导柱导套完成粗定位，再由型腔贴合面实现精准对位，长期量产中可以抵消部分侧向载荷，减少型腔错位造成的塑件壁厚不均。顶出系统对应塑件倒扣和包紧力分布布置，推杆位置选在塑件刚性较好、顶出痕迹不影响外观和装配的区域；开模后顶出板带动推杆同步动作，把制品和凝料从型芯侧平稳推出，回程阶段再靠复位机构让顶出板回到初始位置。

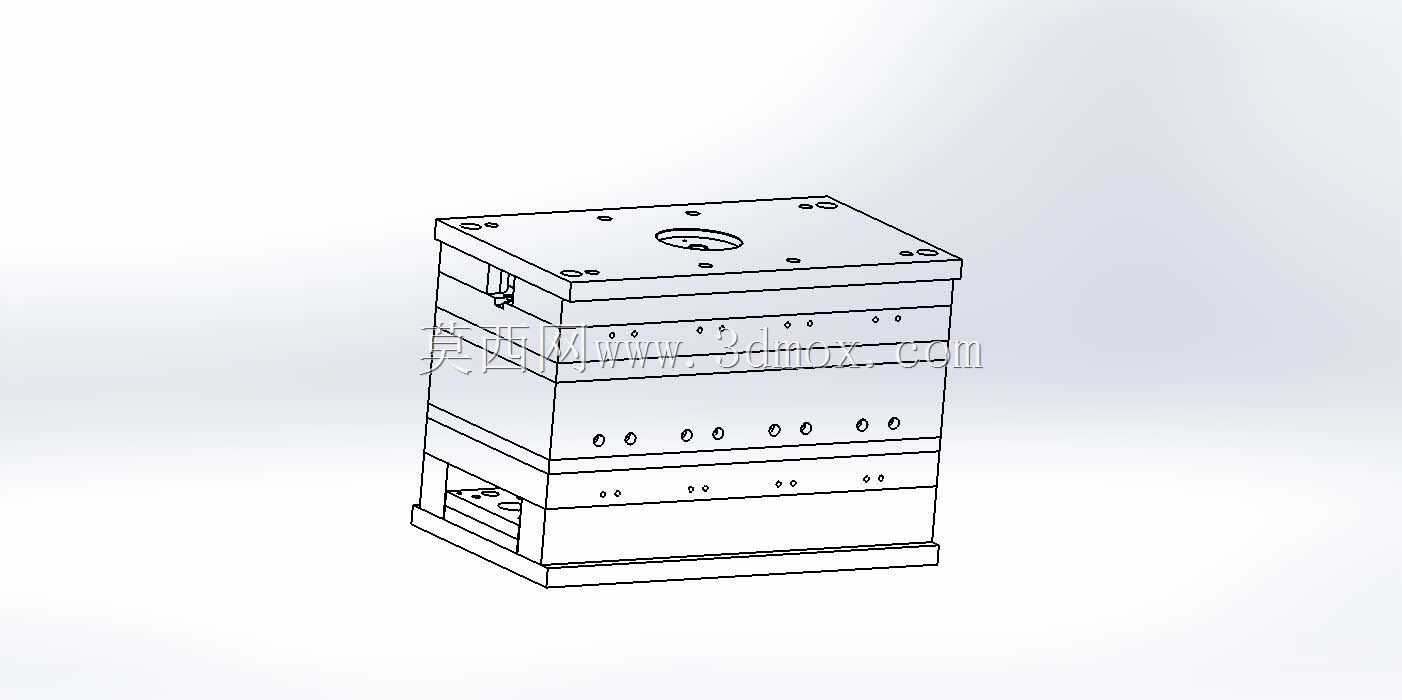

　　冷却回路在板件内按型腔走势分布，通过恒温介质循环把注塑带入的热量持续带走，缩短冷却保压时间，同时让各腔温度场尽量均匀，降低塑件收缩差异引起的翘曲风险。模具外形尺寸需要和目标注塑机的拉杆间距、容模量、开模行程匹配：总厚度落在注塑机最小与最大模厚区间内，压板或锁模孔位置对应机床模板规格，浇注口中心对准射嘴中心，顶出孔位置和机床顶杆布局一致。安装边界校核时还要留出机械手取件或人工取件的操作空间，保证开模后塑件和流道凝料能在安全距离内被取出，不会和机床安全门、取件夹具发生碰撞。结构设计阶段，型芯型腔采用耐腐蚀模具钢并做抛光处理，以应对塑料熔体长期冲刷和潮湿生产环境；流道截面兼顾熔体输送效率和凝料损耗，排气槽设在熔体最后充填的部位，避免困气造成烧焦或缺胶。整套三维结构把隐藏在合模状态内部的板件、嵌件、推杆和流道关系完整呈现，便于工程师在加工前检查装配层级、模拟开模动作、核对顶出行程，并据此优化型腔数量、冷却布局和机床选型。
