双色鱼形摆件注塑模具结构设计

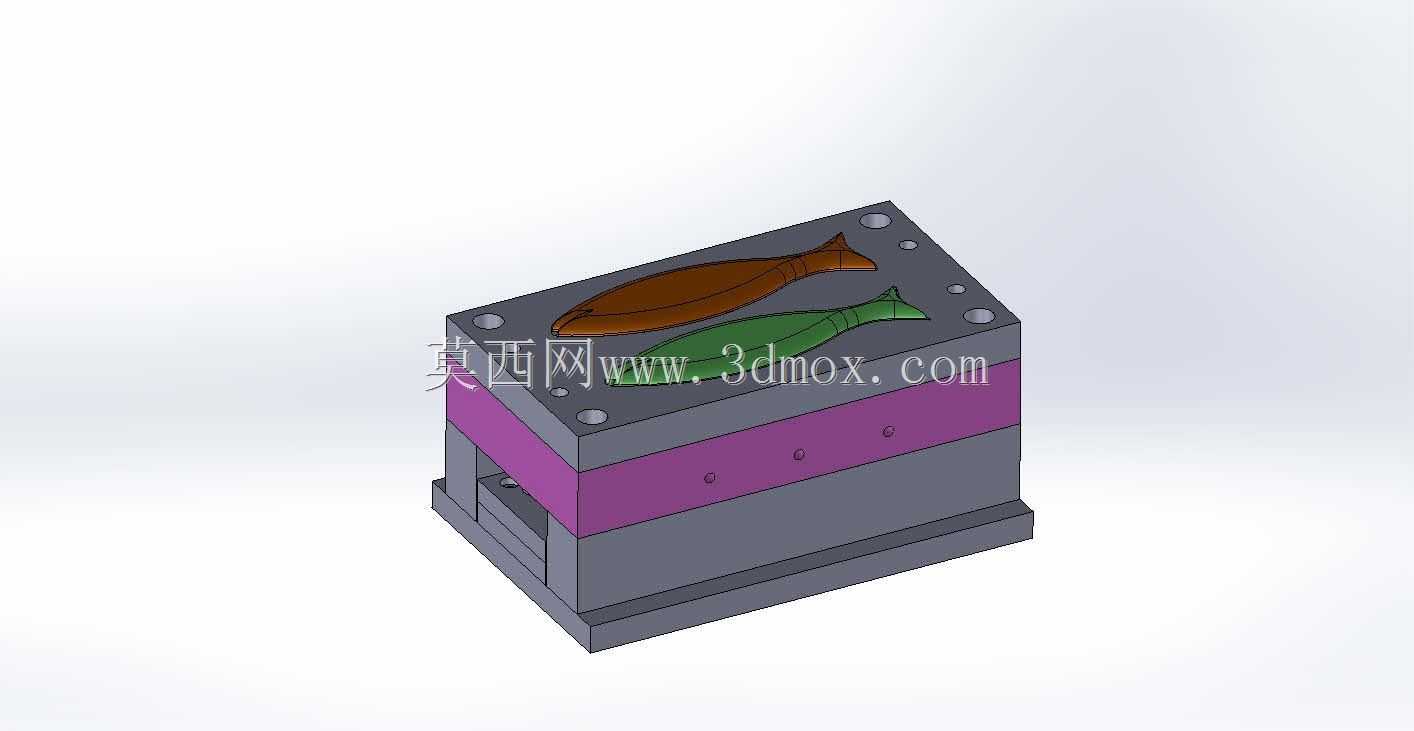

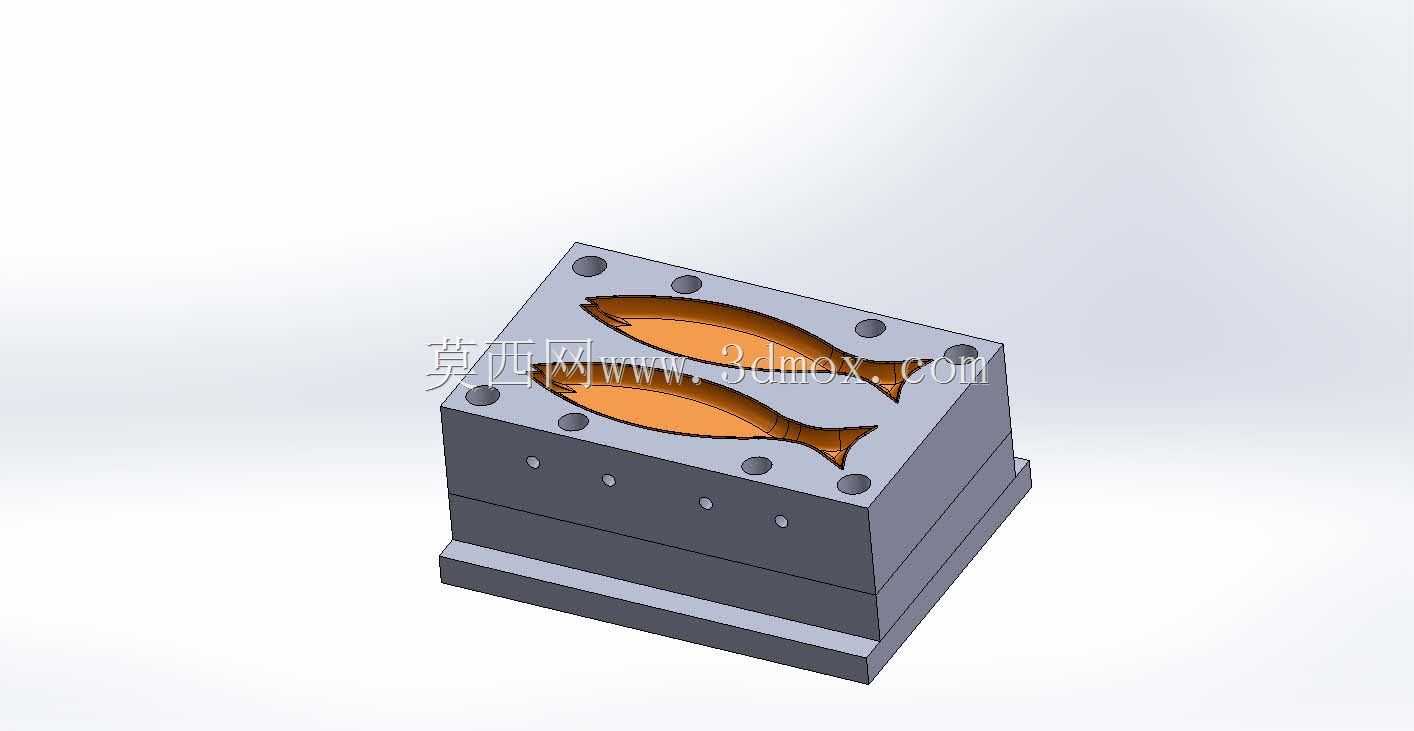

　　这套模具针对两款仿生鱼形装饰摆件的量产需求开发，模架采用标准三板式细水口结构，整体为方正叠层布局，从上至下依次排布定模固定板、流道推板、定模板、动模板、模脚与动模底板，各层板件通过导柱导套实现精准对位，合模时的同轴度偏差可控制在0.02mm以内，完全满足小型塑胶摆件的成型精度要求。型腔部分采用一模两腔布局，两个型腔分别对应棕色、绿色两款不同配色的鱼形塑件，鱼身的曲面弧度、鱼尾分叉造型、鱼头轮廓细节都直接在型腔内壁加工成型，无需后续二次雕刻加工，开模后塑件表面即可还原仿生鱼的流畅外形，不会出现明显合模线痕迹。浇注系统采用点浇口进料，浇口位置设置在鱼身背部非外观面，注塑过程中熔融塑胶可从型腔中部向头尾两端均匀填充，避免鱼鳍、

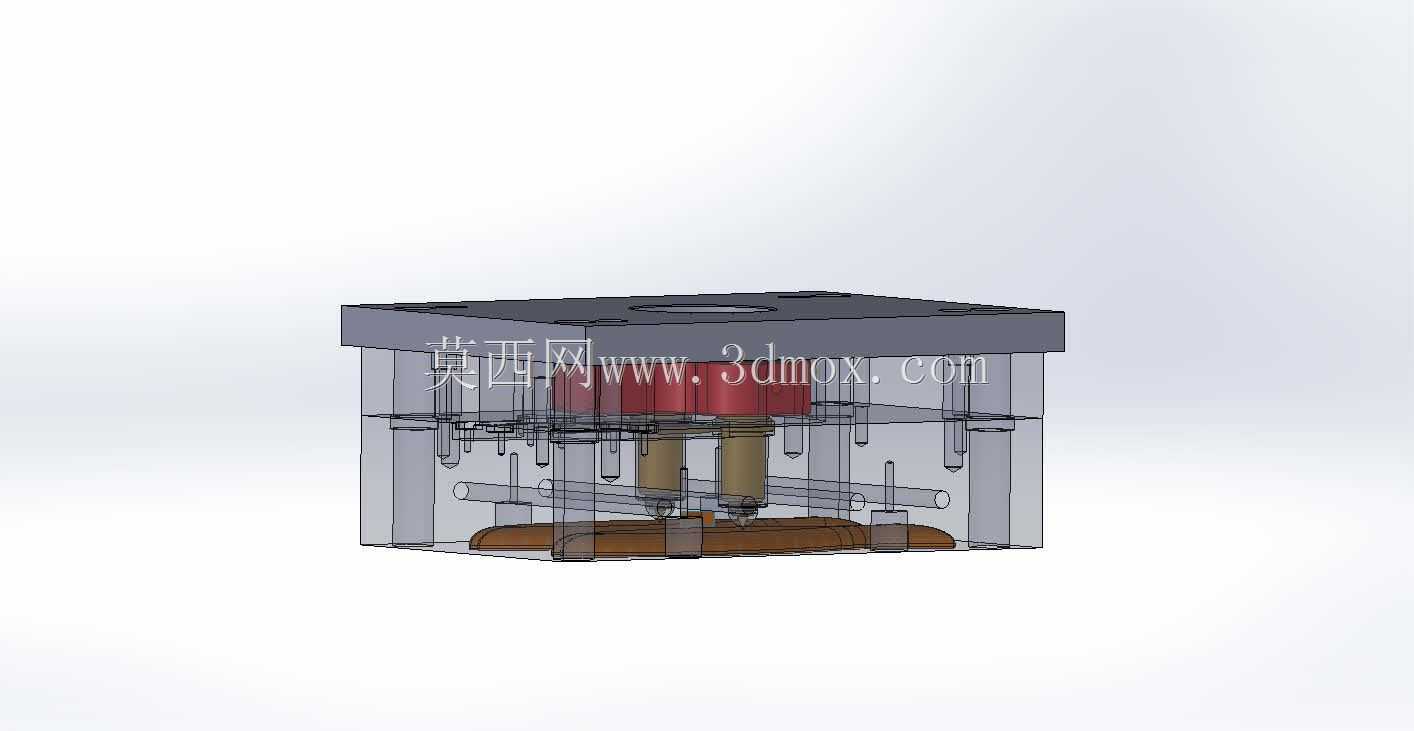

　　鱼尾这类薄壁区域出现缺胶、烧焦缺陷，同时点浇口在开模时可自动拉断，后续仅需简单修剪浇口残留即可，大幅减少后处理工时。冷却回路围绕两个型腔的轮廓分层布置，在定模侧、动模侧分别开设直通式冷却水孔，水路距离型腔表面的间距保持在15-20mm区间，既保证冷却效率均匀，又避免水孔距离型腔过近导致型腔壁强度不足，注塑周期内模温可稳定控制在塑胶材料推荐的成型区间，两款鱼形塑件的收缩变形量可控制在允许范围内，不会出现鱼身翘曲、鱼尾弯曲的问题。脱模机构采用顶针顶出结构，顶针排布在鱼身底部、鱼头端面等非外观区域，顶出力均匀分散，顶出过程中不会在塑件可视表面留下顶白、顶凸痕迹；模具侧面设置的紫色耐磨挡板为锁模压条，合模后可承受注塑时的型腔内涨模力，

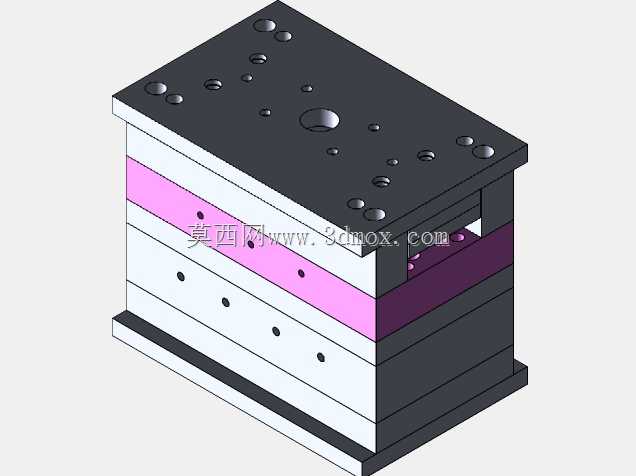

　　避免模板出现侧向偏移。整套模具的安装边界完全适配常规小型卧式注塑机的装夹尺寸，动定模侧的压板槽、定位环、顶出孔都按标准机台规格设计，上机后无需额外改装即可直接对接生产，主要用于文创装饰小摆件、塑胶玩具配件、仿生造型日用品的批量注塑成型，模具结构紧凑，维护时拆开分层板件即可快速清理型腔、更换易损配件，日常生产中的拆装调试难度较低。
