多工位板材级进冲压模具结构

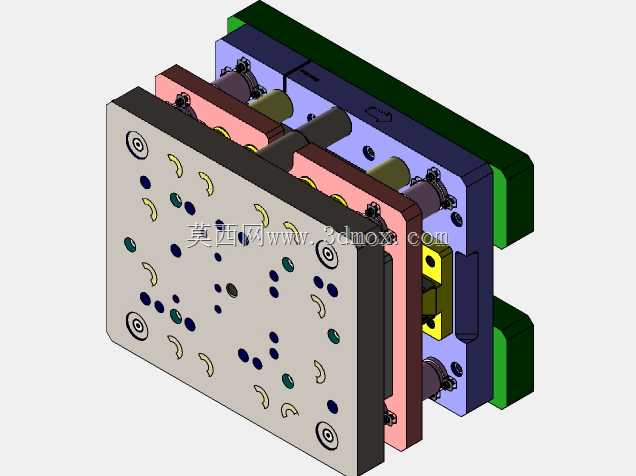

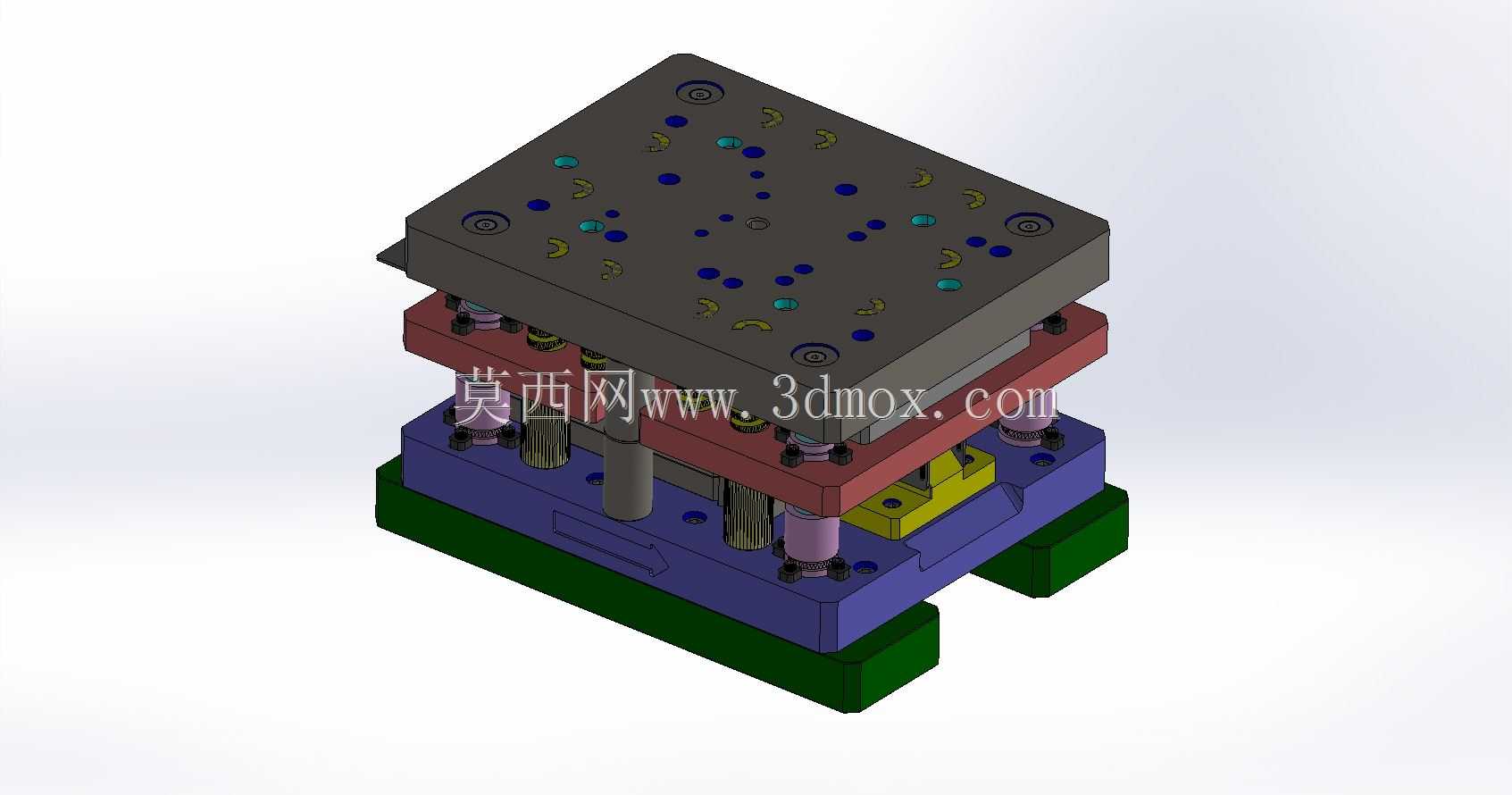

　　这套级进冲压模具面向薄板金属零件的连续自动化生产场景，常见于电子接插件、家电五金支架、通讯设备内部安装件以及小型汽车冲压件的量产环节。模具整体采用上下分层的典型冲压模架布局，最下层为绿色下模座，承担整套模具在冲床工作台面上的定位与承载作用；其上布置蓝色下模板组件，集成凹模、浮料销、导料机构及各工位成型镶件；中部红色区域为卸料板与压料结构，负责在冲裁前压紧带料，避免材料在高速送进过程中发生翘曲或位移；最上层深色上模座安装凸模固定板、冲头、导套及与冲床滑块连接的模柄接口。

　　从实际用途看，级进模的核心价值在于将卷料或条料沿送料方向依次完成多道工序，包括冲定位孔、外形落料、弯曲、拉深、整形、切边及最终分离。条料由送料机按固定步距送入模具，每一次滑块行程完成一个工位的加工，机床连续运转时即可在模具末端输出成品件，减少了单工序模反复取放料的人工干预，也降低了多副模具之间重复定位带来的累积误差。

　　结构设计上，模架四角设置独立导柱导套，为上下模合模提供高精度导向，尤其适合细小冲头密集、冲裁间隙较小的工况。上模座表面分布大量安装孔与固定螺钉孔，用于布置不同工位的凸模、弹簧顶杆及防转销；卸料板通过弹性元件与上模连接，合模时先于冲头接触材料，开模时将包在凸模上的条料剥离。下模侧设置浮升销，使条料在送进过程中略高于凹模表面，防止成型部位刮蹭凹模；局部黄色镶件区域对应关键成型工位，采用可更换镶块结构，便于磨损后单独修磨或替换，而不必整体报废模板。

　　安装边界方面，下模座外形需与所选开式压力机或高速冲床的工作台槽宽匹配，底座两侧预留压板位置，模具闭合高度、开模行程以及送料高度要与冲床参数协同校核。上下模座厚度在保证刚性的同时控制整体重量，细长冲头附近增加护套与小导柱，以抵消偏心载荷引起的侧向力。模具内部还需安排漏料通道，使冲裁废料直接落入机床下方废料槽，成品则可通过气吹或导轨导出。

　　建模时需要重点表达模板叠层关系、标准件装配位置、工作零件间隙以及送料方向。条料排样决定工位数量与材料利用率，导正孔通常在首工位冲出，后续工位依靠导正销精确定位，抵消送料误差。对于弯曲工位，要考虑材料回弹补偿；对于冲裁工位，则需保证凸凹模刃口间隙均匀，并在三维结构中预留研磨量。整体模型完整呈现了级进模从模架、导向、卸料、成型到废料排出的机械构成，可作为冲压工艺分析、模具结构学习以及自动化产线布局核对的直观参考。
