多工位级进拉深连续冲压转移模具

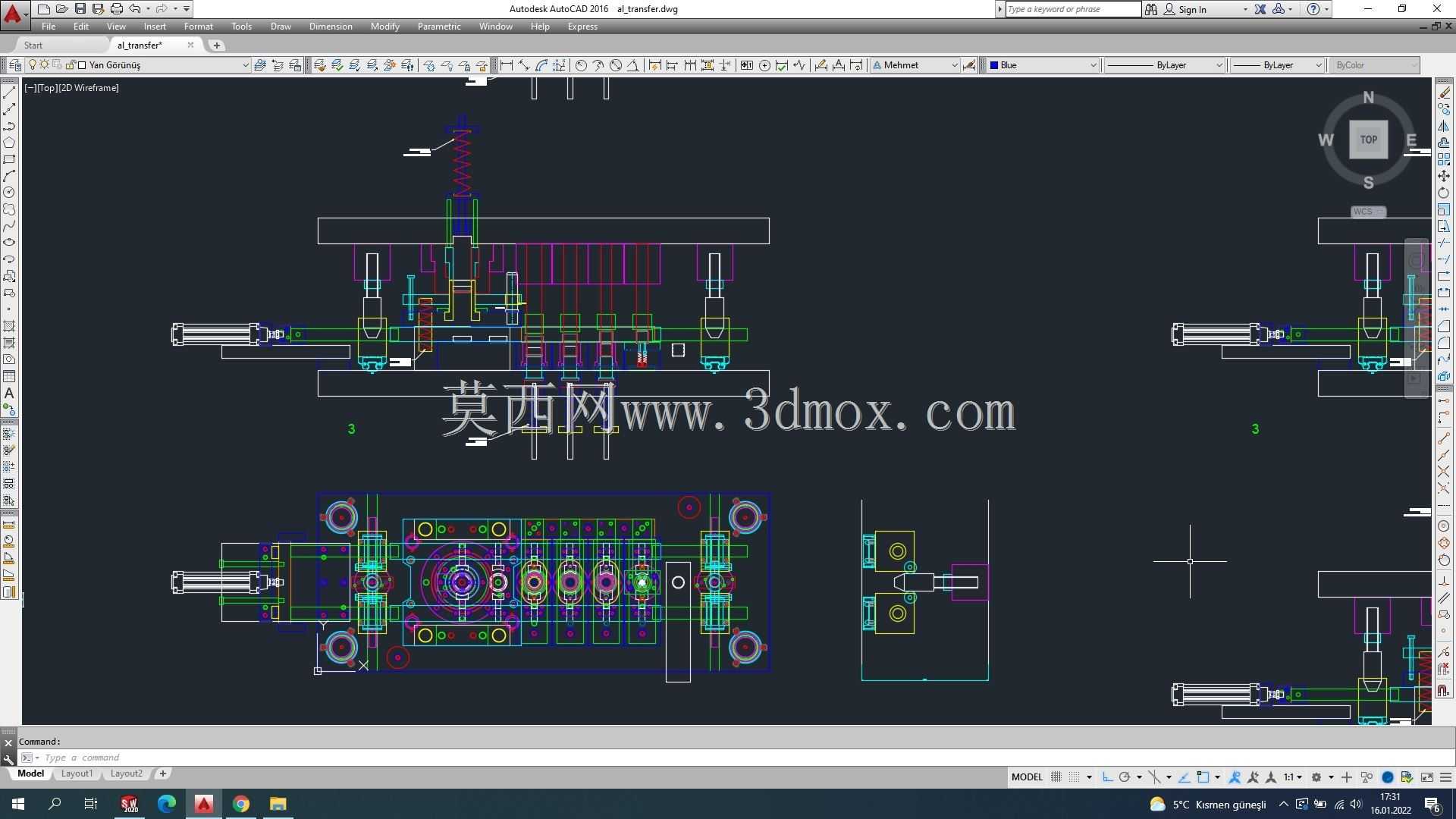

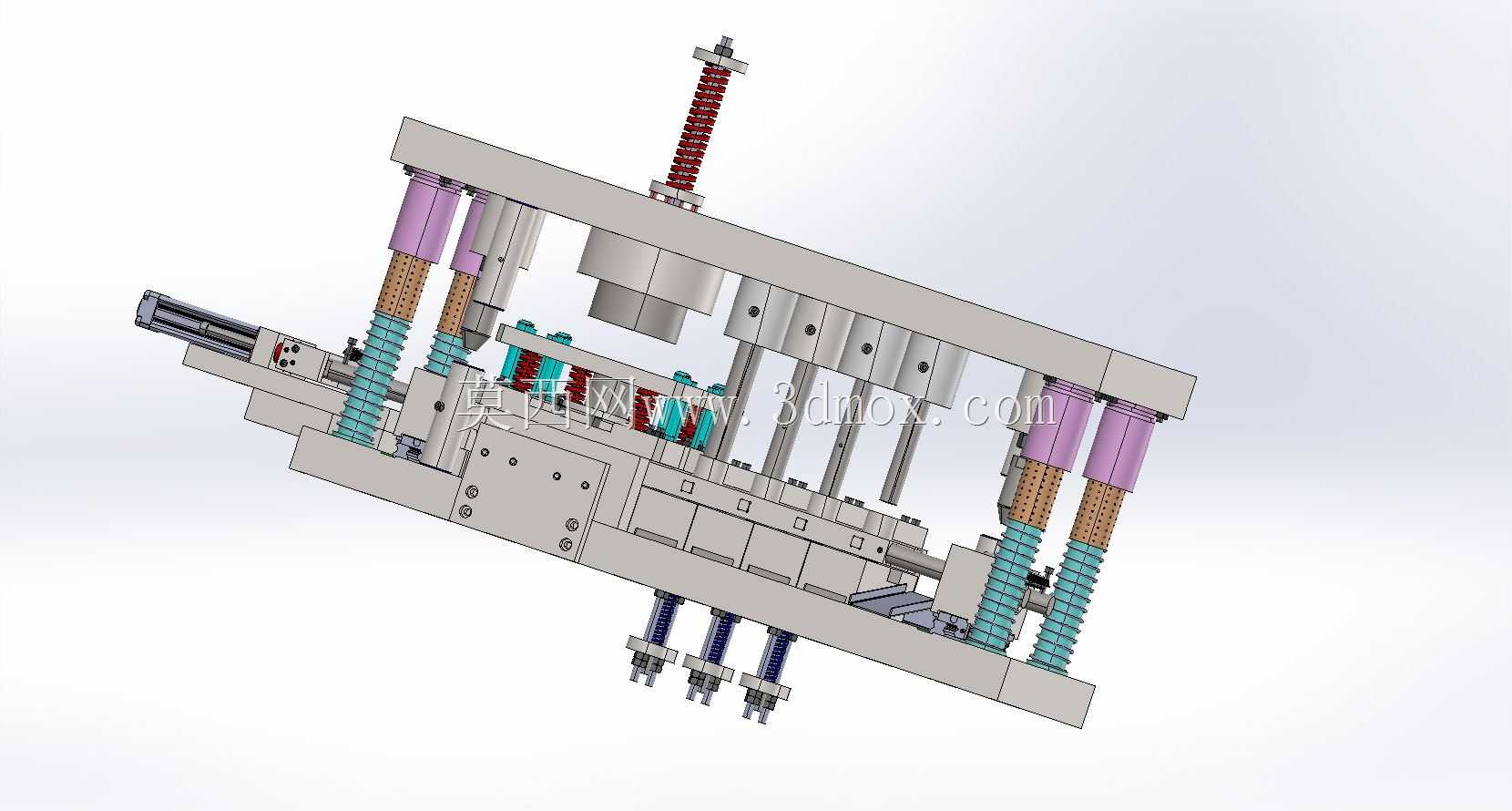

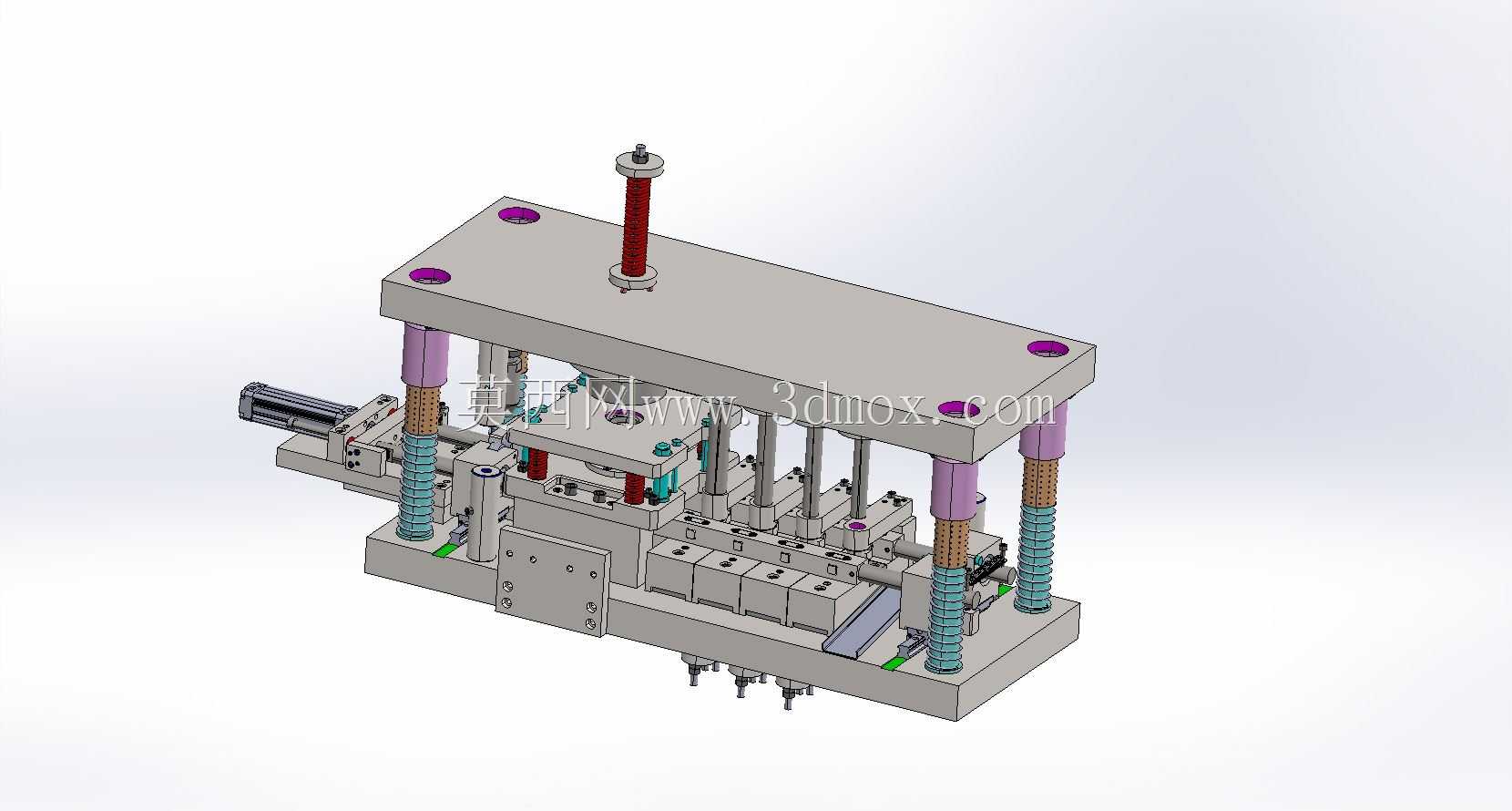

　　这套连续冲压模具体系面向薄板金属件的批量冲压产线，核心解决拉深类零件在多工序之间的精准移送与同步成型问题，常见于消费电子金属外壳、通讯器材屏蔽罩、小型五金拉伸壳体的自动化冲压车间，配套中高速开式或闭式压力机使用，替代原先单工序拉深模反复人工取放件的作业模式。整套模具采用上下模对合的经典板件模架布局，上模部分通过顶部模柄与压力机滑块端面固定，模柄周边预留标准螺栓锁附孔位，上托板为厚钢板精加工而成，平面度控制在冲压模架要求的公差范围内，四角布置独立导柱组件，导柱外侧套设不同色标的弹性缓冲套，其中淡紫色缓冲套对应大行程复位弹簧，青蓝色缓冲套对应中小载荷的卸料复位组件，导柱与下模座的导套采用精密间隙配合，合模过程中全程导向，避免上下模芯出现错位啃刃的问题。

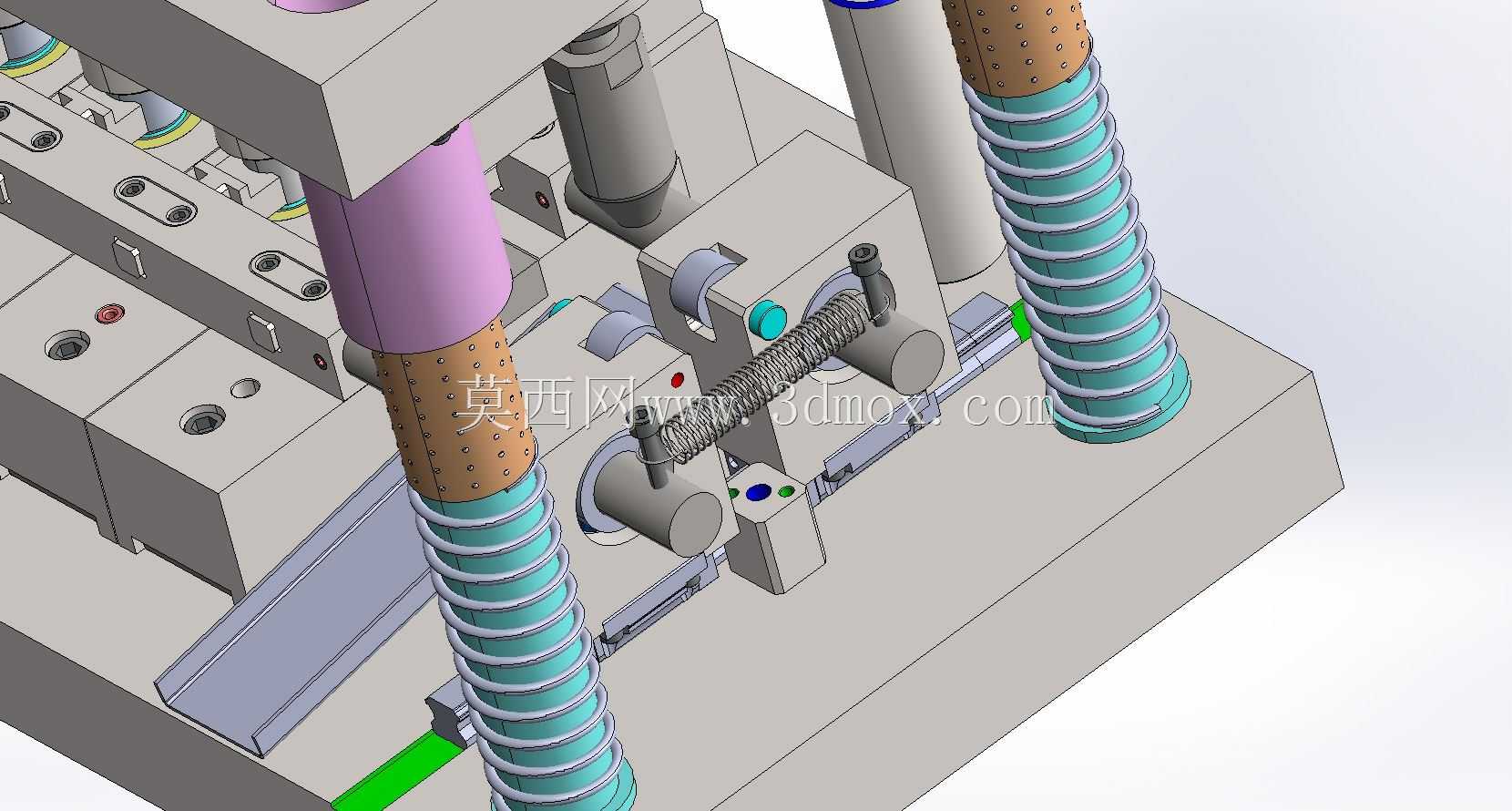

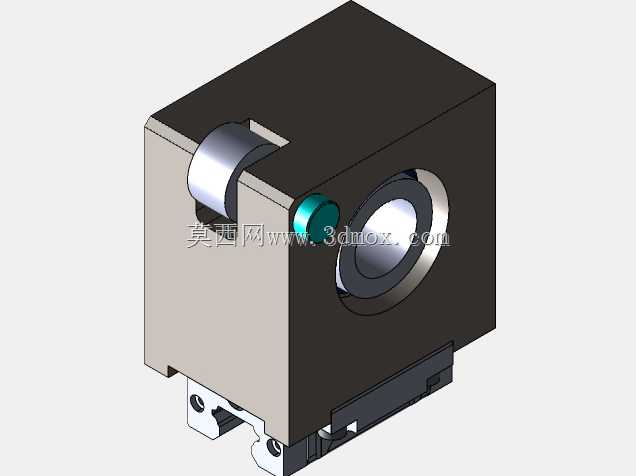

　　模具的工序排布沿板料送进方向依次展开，从条料初始定位开始，依次排布冲定位孔、首次拉深、二次拉深、三次整形、侧边切边、最终落料的工位，各工位之间设置抬料销与移送定位块，条料在送进机的驱动下步进前移，每一次压力机滑块下行，所有工位同步完成对应工序动作，滑块上行时，弹性卸料板先将抱紧在凸模上的工件脱出，抬料销把条料顶起离开下模型腔表面，预留出送进间隙，移送机构顺着送料方向把条料推送一个步距，精准落入下一组定位孔内。模具侧向配置的气缸驱动移送组件，负责特殊工位的工件横向转移，当拉深后的工件需要从主线移送至侧位完成冲孔或者侧成型时，横向滑台在直线导轨的导向下完成夹取、平移、放料动作，气缸行程两端设置缓冲限位，避免移送过程中工件磕碰型腔表面。

　　下模座整体为加厚钢板焊接后精加工成型，底部沿长度方向均匀布置多组可调等高垫块，对应压力机工作台面的T型槽安装位置，安装时可以通过垫片微调整套模具的水平度，下模座内部预留落料滑槽，成型完成的工件从最后工位的落料孔直接滑入模具下方的成品收集料箱，切边产生的废料则通过侧边的废料导槽排出到冲压线外侧的废料输送带上。模具的弹性元件选型经过工序载荷匹配，拉深工位对应的压边圈采用大载荷氮气弹簧提供压边力，保证板料在拉深过程中材料流动均匀，不会出现起皱或者拉裂缺陷，卸料板的复位采用中等载荷的矩形螺旋弹簧，兼顾卸料力与合模过程的缓冲效果，所有弹簧的安装孔都做沉台处理，弹簧端面完全贴合沉台平面，避免偏载导致弹簧早期断裂。

　　模具的成型凸模与凹模均采用模具钢精加工后热处理，工作表面抛光至镜面要求，减小板料拉深过程中的流动阻力，压边圈的工作端面开设等分的润滑槽，冲压过程中冲压润滑油可以均匀分布在板料与模具接触面之间，降低拉深摩擦温升。各工位的凸模通过压板与螺钉固定在上模固定板上，维护时可以单独拆解某一工位的凸模进行修磨，不需要整体拆卸模架，大幅减少产线换模调试的停机时间。模具的外形长宽尺寸适配常规中小型压力机的工作台安装边界，闭合高度与压力机的装模高度调节范围匹配，导柱的最大伸出长度满足开模状态下条料抬升、移送的空间需求，侧向气缸的安装位置预留了足够的气管走线空间，不会和压力机的立柱、送料机机架发生运动干涉。整套结构在设计阶段就完成了全工位的运动干涉校验，合模、开模、移送、顶料所有动作的行程端点都做了限位防护，连续高速冲压工况下运行稳定性强，成型出的拉深件尺寸一致性好，侧壁厚度均匀，适配大批量自动化冲压生产的作业需求。
