精密五金冲切复合模具结构设计

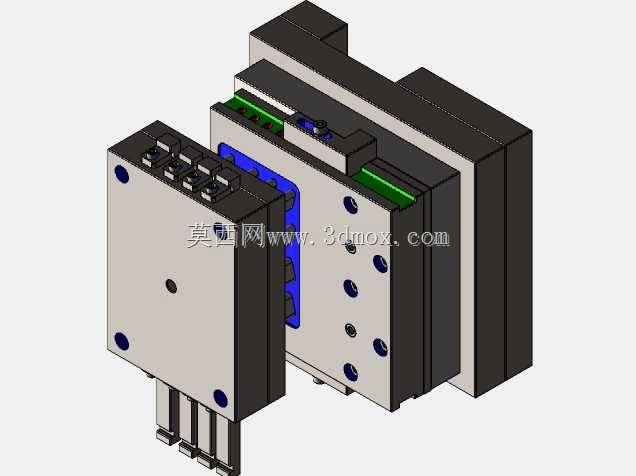

　　这套冲切模具主要面向薄板五金件的连续冲裁与局部成形工序，在消费电子结构件、通讯接插件、小型金属支架类零件的量产场景中使用较多。模具整体采用上下分层的标准模架布局，从上到下依次布置上模座、上垫板、凸模固定板、卸料板、凹模板、下垫板与下模座，各板件通过导柱导套完成合模导向，保证冲切过程中凸凹模的对位精度。

　　从实际冲压工况来看，条料沿送料方向进入模腔后，先由前端定位结构完成步距约束，后续工位依次完成冲定位孔、外形冲裁、局部折弯或压型、最终分离等动作。模具侧面预留的多组导向与挡料组件，可适配不同宽度的卷料送进；卸料板在压料阶段先将板料压紧在凹模表面，再由凸模完成冲切，回程时弹性元件带动卸料板把包在凸模上的料带剥离，避免带料上浮。

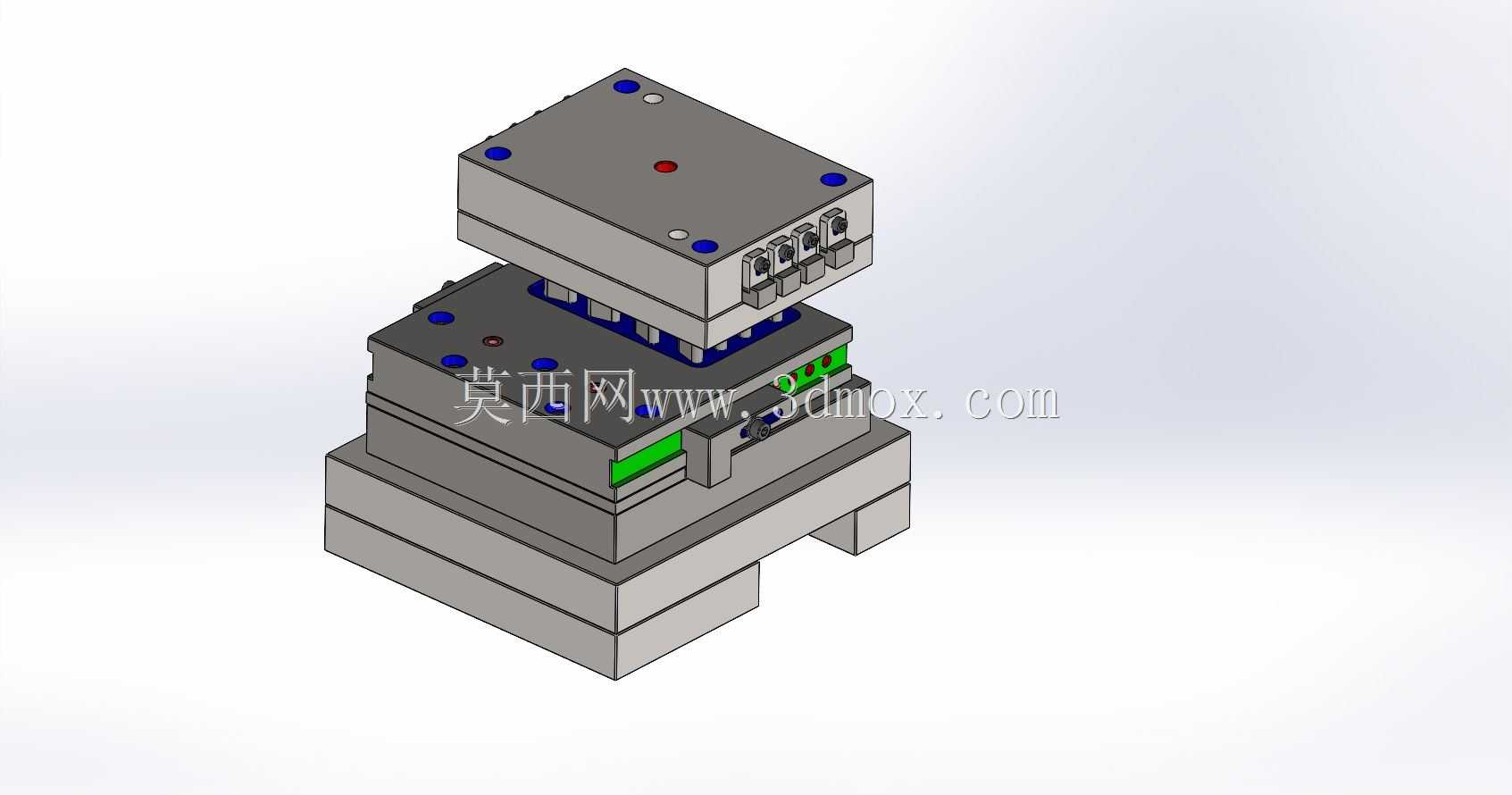

　　结构设计上，上模座顶面布置了多组红色与蓝色的工艺孔位，分别对应起吊螺纹孔、销钉孔与紧固过孔，方便模具在冲床工作台面上的吊装与装夹。模座四角安装独立导柱组件，导套与导柱采用间隙配合，长期高速往复运动下仍能保持稳定导向精度。凸模采用台阶式固定方式，根部通过固定板夹持，配合防转销防止周向转动；细小冲头后端增加顶料销，避免废料回跳堵塞凹模孔。凹模刃口部位设计成斜壁漏料结构，冲切下来的废料沿漏料孔直接落入机床下方废料槽，减少人工清料频次。

　　下模部分在侧向设置了绿色标识的承托与检测组件安装位，可外接误送检测探针，当料带步距偏移或拱起时，探针触发信号控制冲床紧急停机，保护凸模不被啃伤。模具底部伸出的垫脚将下模座抬离冲床工作台面，既为漏料留出下落空间，也方便叉车或液压台车从底部叉入完成换模。上下模座的长宽尺寸按照常用吨位开式冲床的工作台安装边界设计，压板槽位置与机床T型槽对齐，现场装夹时无需额外加工转接板。

　　合模行程方面，模具闭合高度控制在常规机械冲床的装模调节范围内，卸料板的活动行程根据料厚与成形深度预留余量，保证薄料冲裁时压料力均匀、厚料成形时不出现憋死。弹性元件选用矩形弹簧或氮气弹簧组合，卸料力按照冲裁力的比例配置，针对不同料厚可通过更换弹簧规格调整压料力度。导料板沿送料方向设置在凹模两侧，入口处做倒角扩口，料带穿入时不易卡滞；侧面布置的浮升销把料带抬离凹模表面一个料厚以上的距离，送料过程中材料不会被凹模表面划伤。

　　针对多工位连续冲压的特点，各工位之间的步距精度由导正销配合侧刃完成粗定位与精定位，首步冲出的工艺孔在后续工位被导正销插入，修正送料累积误差。模具内部的冷却或气吹通道可在高速冲压时向刃口区域喷射压缩空气，把细小废料吹离刃口面，同时带走部分冲切热量，降低刃口温升带来的磨损。整体结构在三维建模阶段完成了全干涉检查，合模状态下各板件、凸模、卸料螺钉、导柱之间均保留合理安全间隙，开模状态下确认卸料板行程范围内无零件碰撞，装配时钳工只需按销钉孔研配刃口间隙即可完成总装，大幅缩短现场试模周期。
