多工位级进冲压模架结构设计

　　这套级进模结构面向薄板连续冲压生产线，核心解决条料在单次压力机行程内完成多工序同步成形的问题。现场排布时，模具整体安装于开式或闭式压力机工作台面，下模座通过压板槽与机床工作台T型槽配合固定，上模座则经由模柄或压板与滑块端面连接，滑块下行过程中，各工位凸模按预设先后顺序接触条料，依次完成冲定位孔、外形冲裁、弯曲成形、局部整形及成品分离等动作。

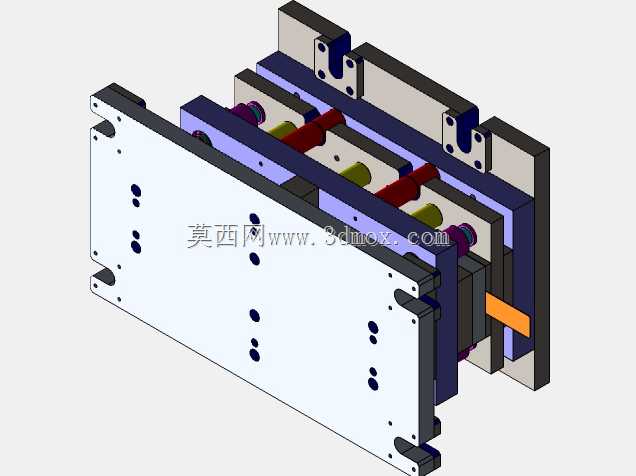

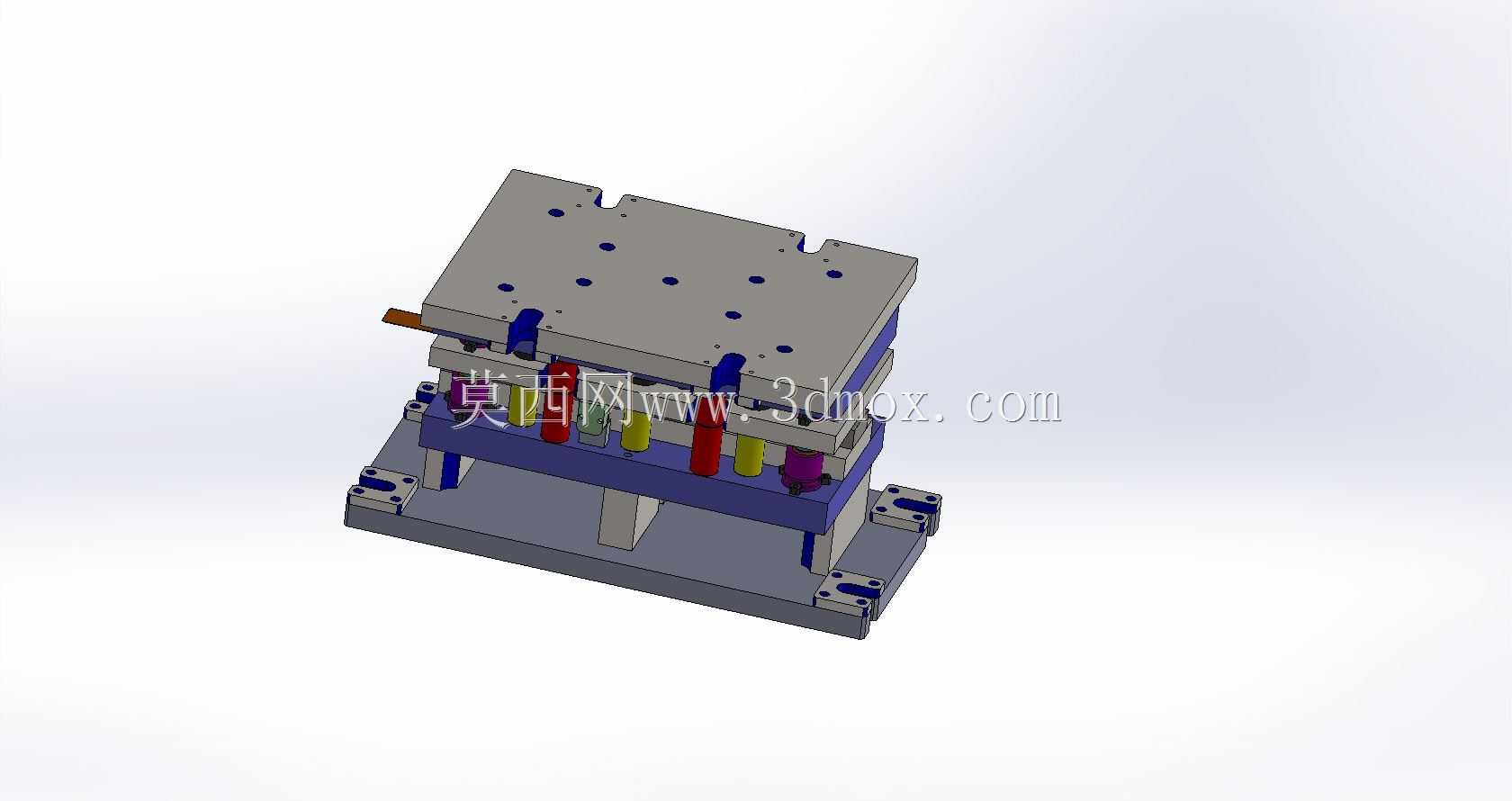

　　从结构分层来看，整套模具采用典型三板式模架布局，下层为下模座，承担凹模镶块、导料板、浮顶销及卸料导向部件的安装基准；中层布置卸料板与弹性元件，图中可见多根不同颜色的弹性组件，对应不同工位所需的压料力与卸料力；上层为上模座，固定凸模固定板、垫板及各工位凸模。导柱导套布置在模架四角区域，为上下模合模提供连续导向，保证凸凹模在高速连续冲程中的对中精度，避免偏载造成刃口啃伤。

　　设计思路上，工位排布遵循先冲工艺孔、后冲切外形、再成形、最后分离的原则。条料沿导料板纵向送进，初始工位冲出的导正孔在后续工位由导正销插入，修正送料误差，使每个工步的定位精度稳定控制在冲裁间隙允许范围内。浮顶销在开模状态下将条料顶离凹模表面，防止成形后的弯曲部位挂蹭凹模，保证送进顺畅；卸料板在合模前期先压紧条料，随后凸模伸出完成冲裁，开模时则将包在凸模上的料边剥离，避免带料上行。

　　弹性元件的选型与布置直接影响冲压稳定性。冲裁工位需要较短行程内提供足够压料力，通常选用载荷特性较硬的弹性元件；弯曲成形工位则要求压料力随行程平缓增长，避免材料在压紧阶段产生不必要的拉伸变形。图中不同位置的弹性组件按工位载荷差异分区布置，垫板厚度也对应承受的冲裁力进行加强，防止上模座在集中载荷下产生挠曲，影响刃口啮合间隙。

　　安装边界方面，下模座四周开设的U型压板槽用于机床装夹，槽位间距需与压力机工作台T型槽规格匹配；模架闭合高度、最大开模高度必须落在压力机装模高度调节区间内，同时预留送料机进出料高度空间。模具侧向伸出的条料导入端需对接自动送料器，出料端则预留成品滑落或接料输送带位置，周边还要留出废料盒收集冲裁搭边废料的空间。维护时，导柱导套配合面需保持润滑，凹模镶块采用分段嵌入结构，个别工位刃口磨损后可单独拆卸研磨或更换，不必整体拆模，显著缩短停机维护时间。

　　在实际应用中，这类级进模适合电子接插件、家电五金支架、通讯设备金属安装件等中小尺寸薄板零件的大批量生产，条料以卷料形式开卷送进，全程无需人工干预，生产节拍与压力机冲程同步，一致性远高于单工序模组合生产。结构建模时需重点校验各工位凸模在卸料板中的避让间隙、导正销与导孔的配合间隙、弹性元件预压量以及上下模合模过程中是否存在运动干涉，尤其是弯曲工位的成形凸模与卸料板之间的时序关系，必须通过运动仿真确认压料、成形、卸料各阶段动作不发生卡滞，才能保证模具上机后一次试模成功率。
