多工位连续冲压级进模结构

　　这套多工位级进模主要面向薄板金属零件的连续冲压生产场景，常见于电子接插件、家电五金件、汽车小型结构件以及通讯类金属端子的批量加工。模具整体采用上下模座对合的典型冲压模布局，条料沿模具长度方向从一侧送入，在压力机一次行程内可同步完成多个工位的冲裁、弯曲、成形与分离动作，相比单工序模，能够显著减少半成品周转次数，降低人工定位误差，适合高速冲床长时间连续作业。

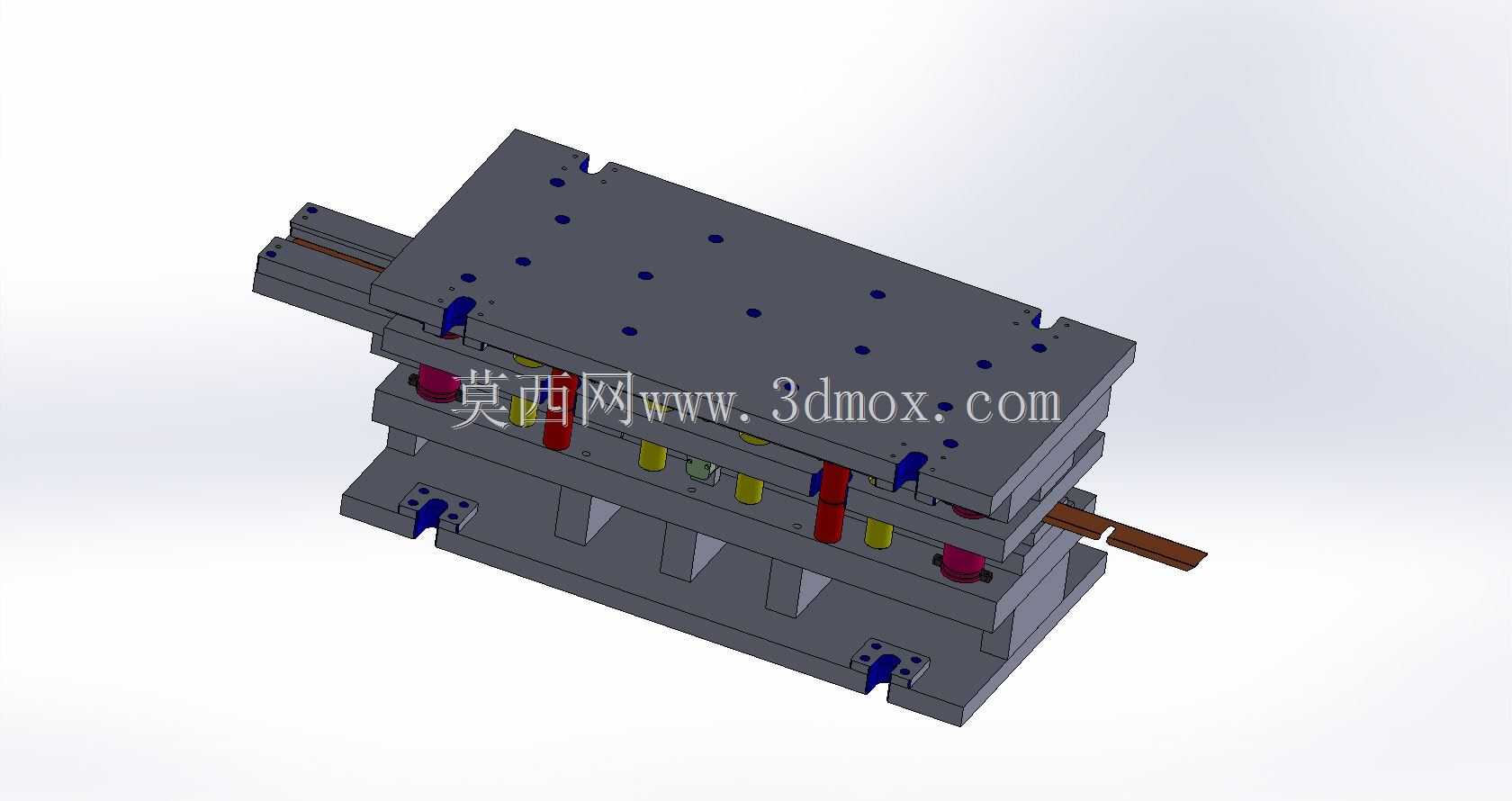

　　从结构布置来看，上模部分以厚板模座为承载基础，内部排布多组冲头、固定夹板、卸料弹性元件与导正销。模座上加工有密集的安装孔与定位销孔，用于固定不同工位的工作零件，并保证各凸模相对位置在长期受载后仍能维持稳定。下模部分对应设置凹模镶块、顶料销、废料排出通道以及承料导向结构，条料在送进过程中依靠导料板约束横向位置，导正销在关键工位插入预冲孔内完成精定位，从而消除送料步距累积误差。

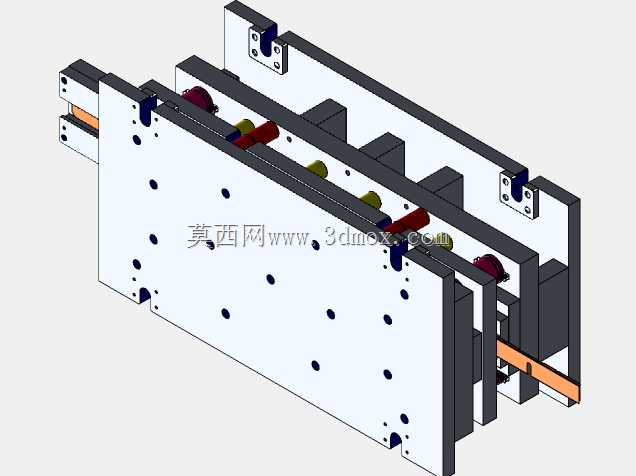

　　模具两侧可见明显的导料与送料边界，长条状料带从模体端部贯穿，说明该方案采用卷料或条料自动化送进。设计时需要重点核算料带宽度、搭边值、工位步距以及模具闭合高度，使整套模具有效安装面与压力机工作台面、滑块底面尺寸相匹配。上下模座外缘预留有压板槽和紧固孔，便于直接装夹在压力机工作台上；导柱导套区域承担合模导向作用，可抵消偏载工况下凸凹模之间的侧向错位，保护细小冲头不被折断。

　　弹性元件在图中以不同颜色圆柱件体现，分布于卸料板与模座之间，其作用是在冲压前压紧料带，防止材料在冲切瞬间发生翘曲或窜动；回程时则推动卸料板将包在凸模上的料带剥离。对于包含弯曲或浅拉深工位的级进模，弹性元件的压力分布需要随工位载荷差异进行调整，冲裁区要求卸料力集中且响应快，成形区则需保证足够压料力以抑制材料起皱。

　　工位规划上，这类模具通常先在料带两侧冲出工艺导正孔和外形废料，再逐步完成局部冲孔、切边、折弯、压印等工序，最后在末端工位将成品从载体上分离。载体形式可根据零件形状选择单侧载体、双侧载体或中间载体，设计时既要保证料带在全程送进中具备足够刚度，又要尽量减少材料浪费。凹模区域多采用镶拼结构，当局部刃口磨损或崩裂时，可单独拆卸更换镶块，而不必整体报废模板，维护成本更低。

　　从安装边界看，模体长度方向覆盖多个工位，整体高度受闭合高度、开模行程和卸料板活动量共同约束。接入生产线时，还需与送料机、材料架、收料装置以及误送检知器配合：送料机按固定步距将料带推入模具，误送检测销在导正失败时触发压力机急停，避免凸模与错位料带硬撞。模具下方应保留足够落料空间，使成品件和工艺废料能够分别滑入收集容器，防止废料回跳造成刃口损伤。

　　结构建模过程中，需要将凸模、凹模、卸料板、固定板、垫板、模座、导向件、弹性件和紧固件分层装配，并反复检查开合模状态下的干涉情况。细小冲头应适当加大固定段直径或设置护套，细长弯曲型芯需考虑侧向力平衡；高速冲压场景下，还需对模板进行轻量化与刚度平衡，既不能因板件过厚导致运动惯量增大，也不能因刚性不足引起挠曲变形。整体结构体现了连续冲压模具在高效率、高精度、长寿命方面的典型设计思路。
