镂空齿轮式木质机械座钟结构设计

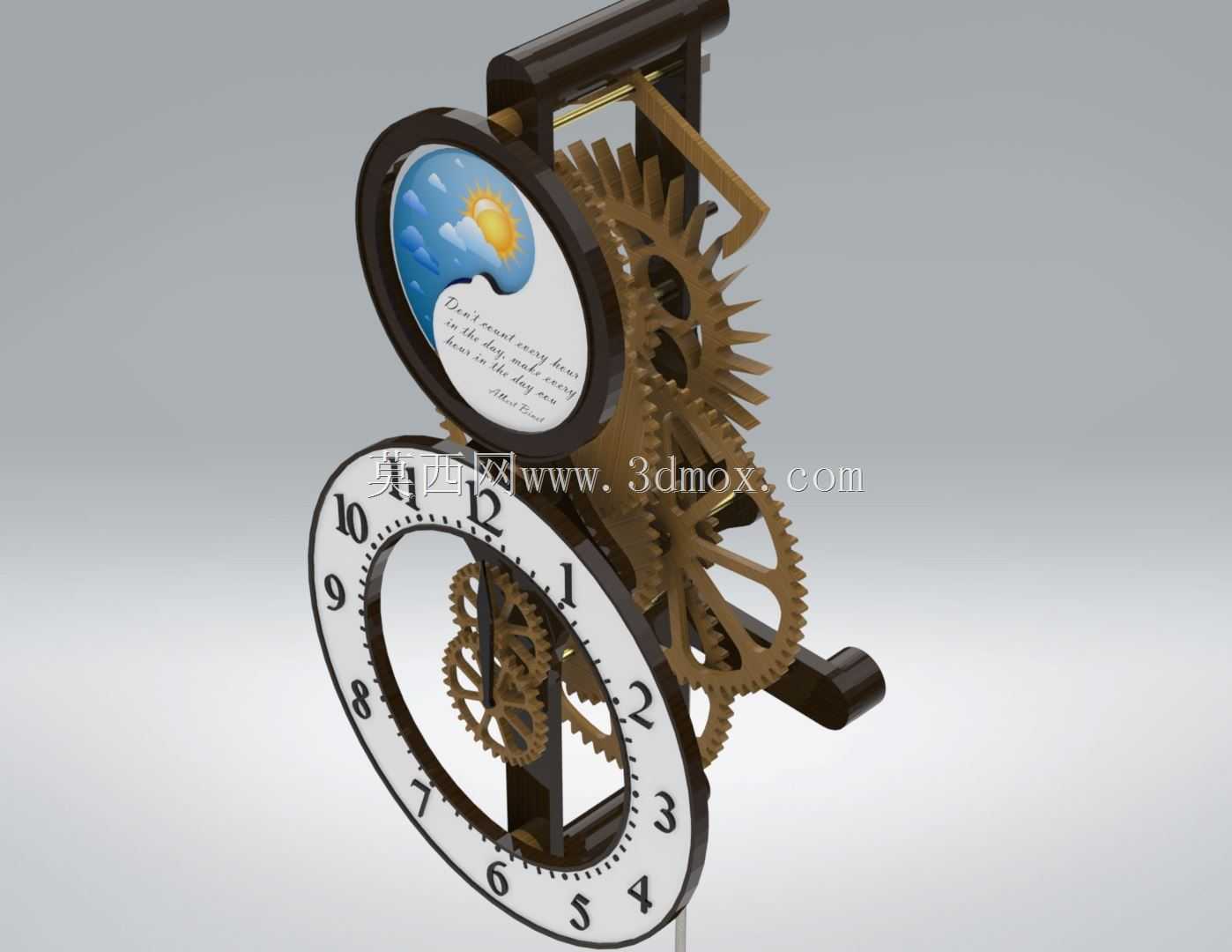

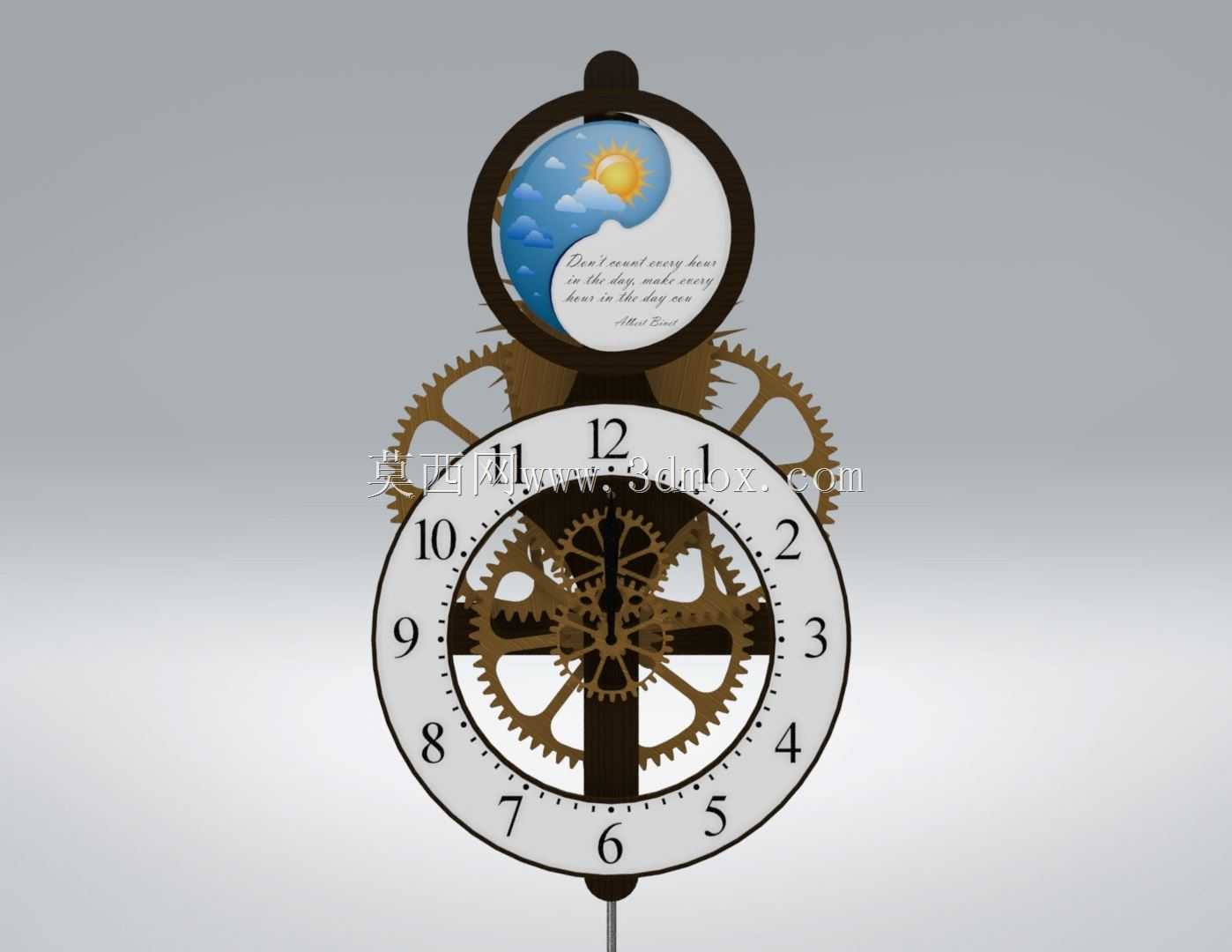

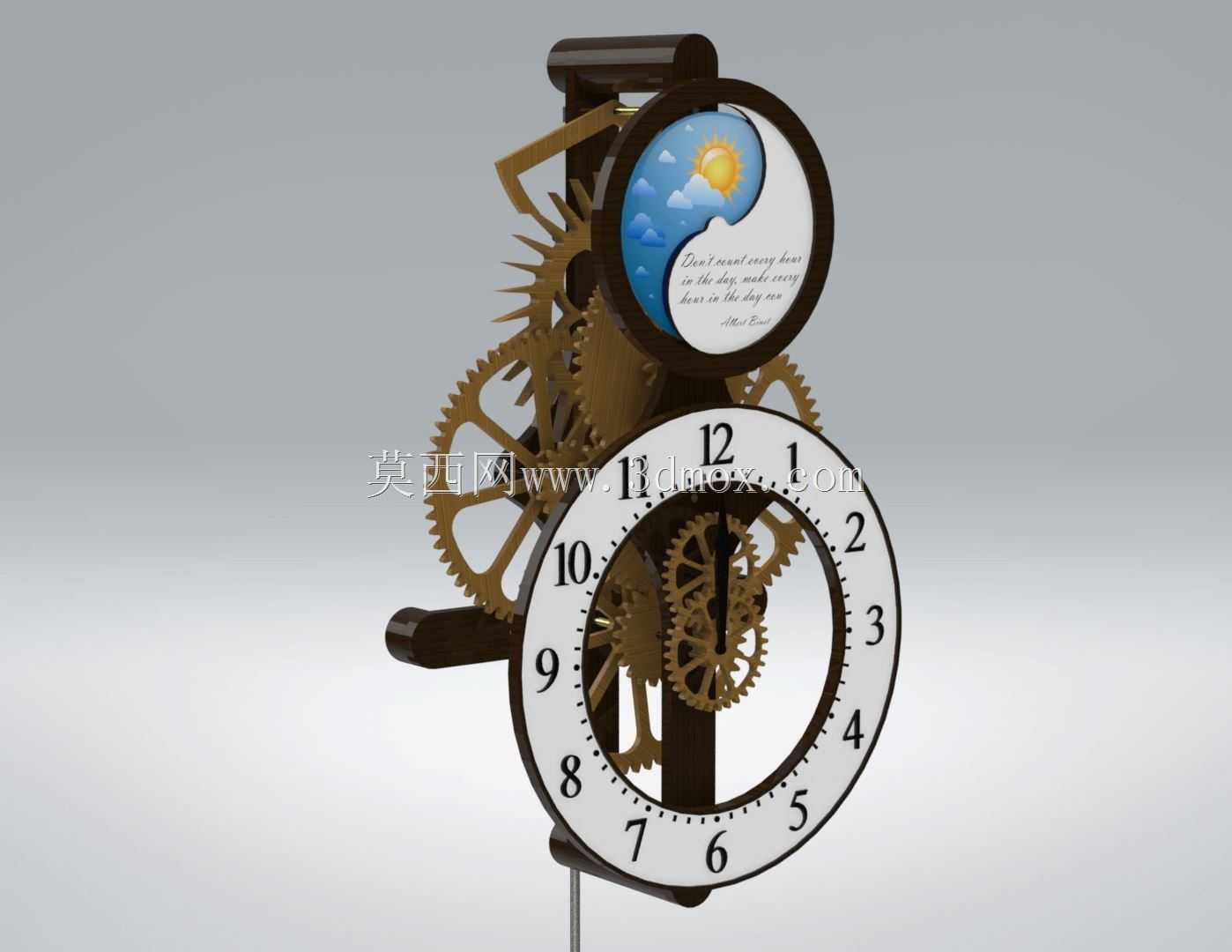

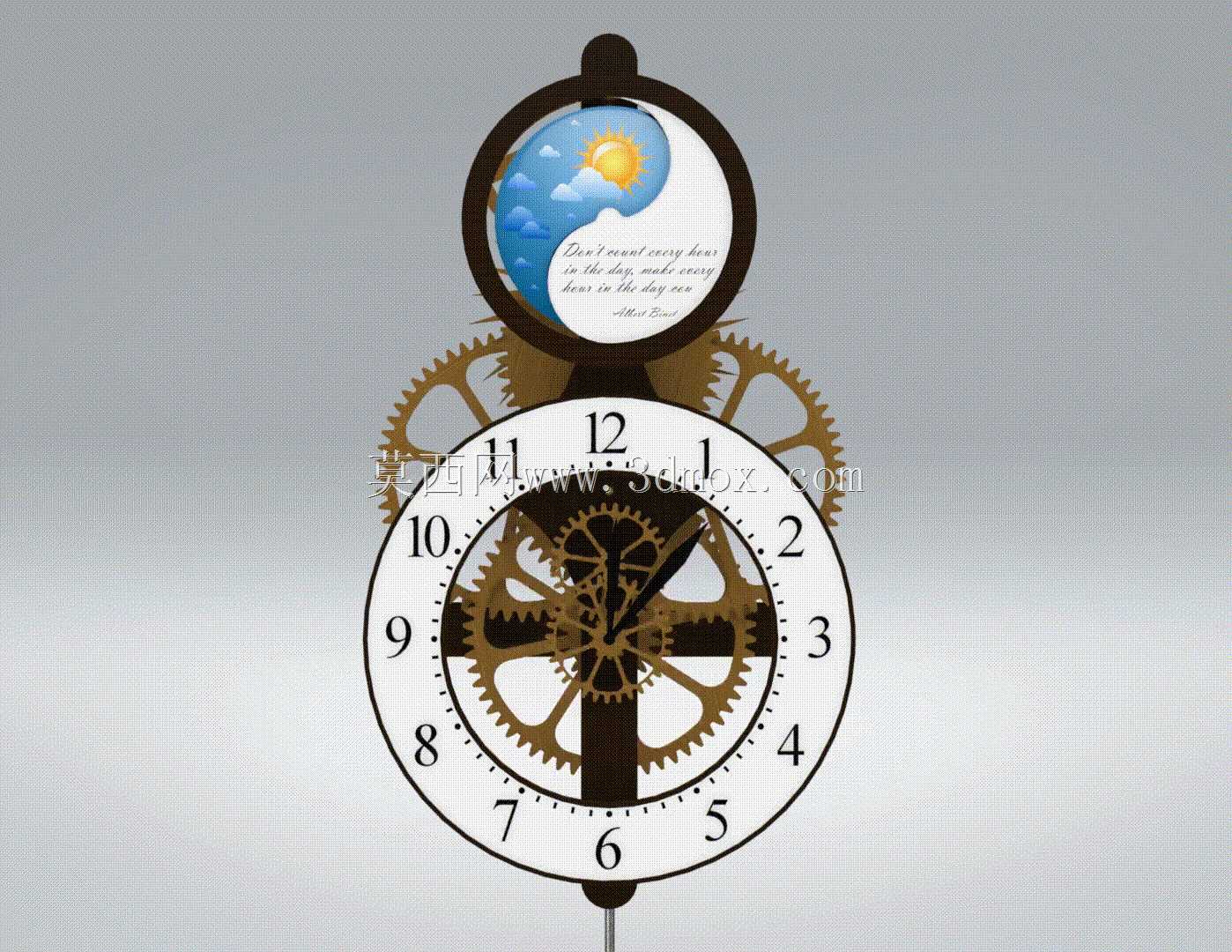

　　这款木质机械座钟采用外露齿轮与镂空钟盘的组合形式，整体结构围绕机械传动、时间指示和木质工艺展开。钟体正面以圆形表盘为核心，外圈布置阿拉伯数字时标，指针位于表盘中心，后方多层齿轮相互啮合，使机械运转关系能够直接被观察到。上部设置独立小表盘，用于表现昼夜状态，盘面通过太阳、云朵和夜色图案形成视觉区分，使时钟不仅具备计时功能，也具有机械展示和工艺陈设属性。

　　从实际应用场景看，该结构可用于桌面机械摆件、木质工艺钟、教学演示装置以及个性化时钟产品开发。对于结构设计人员而言，外露齿轮布局能够直观呈现轮系传递路径，便于检查齿形啮合、轴系位置和运动干涉；对于工艺制作人员而言，木质板材零件可通过激光切割或常规木工加工完成，适合小批量制作、课程设计和手工装配。钟体后方需要预留齿轮厚度、轴端支撑和指针运动空间，安装时应保证各轮轴平行、孔位同轴，避免因板材翘曲或装配偏差造成齿轮卡滞。

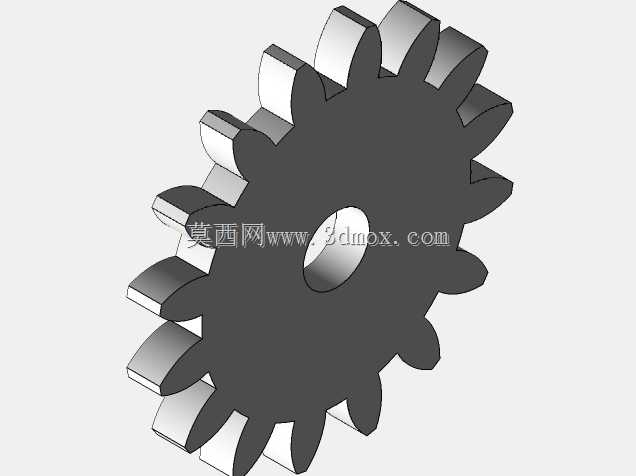

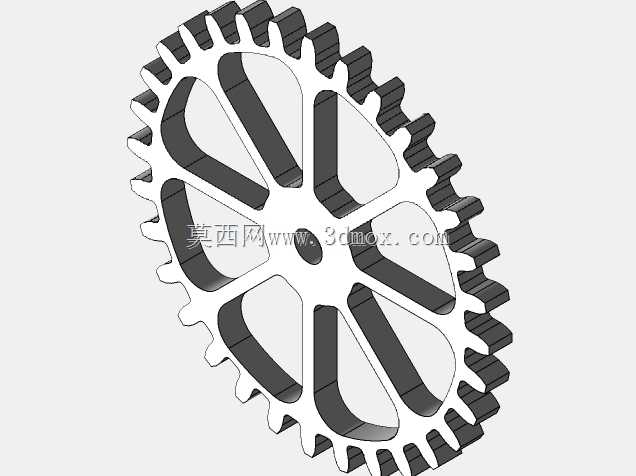

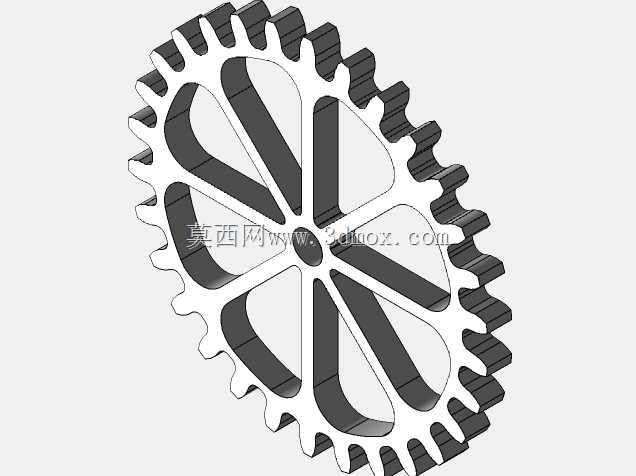

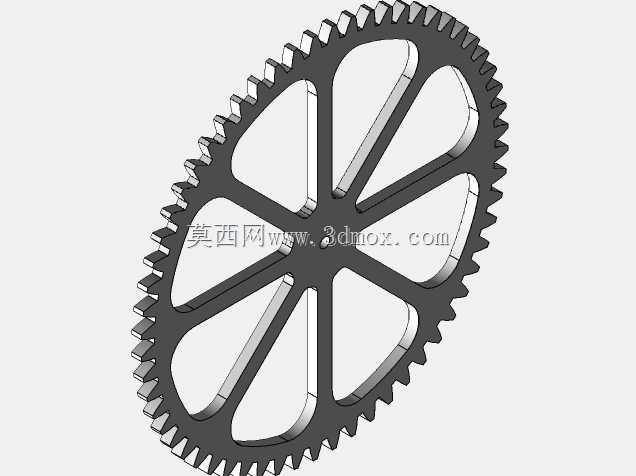

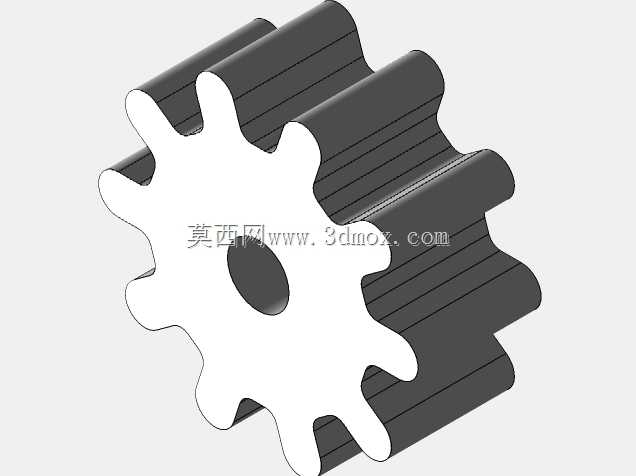

　　传动部分以多组薄片齿轮构成，齿轮轮廓、齿宽和中心距需要统一协调。大齿轮位于表盘后侧，承担减速和视觉主体作用，小齿轮与其啮合后将运动传递至指针轴。设计时应重点控制齿轮分度圆、压力角和齿顶间隙，木质材料刚性低于金属，齿形不宜过细，轮辐位置也要兼顾减重与强度。钟盘采用环形刻度区与中空中心区结合的方式，既保留读时所需的数字和刻度，又让内部轮系暴露出来。指针在钟盘前方旋转，其运动包络需要与数字标识、玻璃或外框保持安全距离。

　　上部昼夜显示盘属于附加指示模块，与主表盘形成上下叠置关系。该模块在造型上采用圆形外框，内部图案随周期切换，用于增强产品的趣味性。结构布置时应注意显示盘与主轮系之间的层级关系，避免其转轴、支撑片与下方齿轮发生空间冲突。若作为独立功能模块使用，可通过间歇传动或减速轮系带动显示盘缓慢转动；若仅作为装饰表达，则可简化为固定图案面板，但三维建模中仍应保留厚度、边框和支撑连接关系，以保证外观方案完整。

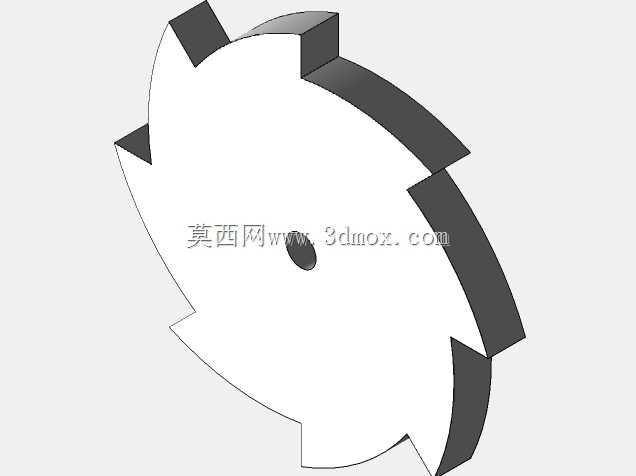

　　材质与工艺方面，钟体主要零件适合采用木板、亚克力或类似平板材料制作。齿轮、夹板、表盘和固定片均可由二维轮廓拉伸生成，厚度根据加工材料设定。外露零件边缘需要考虑倒角或激光切割热影响区，装配孔与轴之间应保留合理间隙。由于木材受湿度影响较大，长轴孔和薄齿部位应适当增加局部宽度，关键支撑位置可叠加多层板材形成加厚夹板。重物、绳索和棘轮机构若用于提供动力，应在钟体背部或侧向预留悬挂与绕绳空间；若采用外部动力演示，则可将该部分作为后续扩展模块处理。

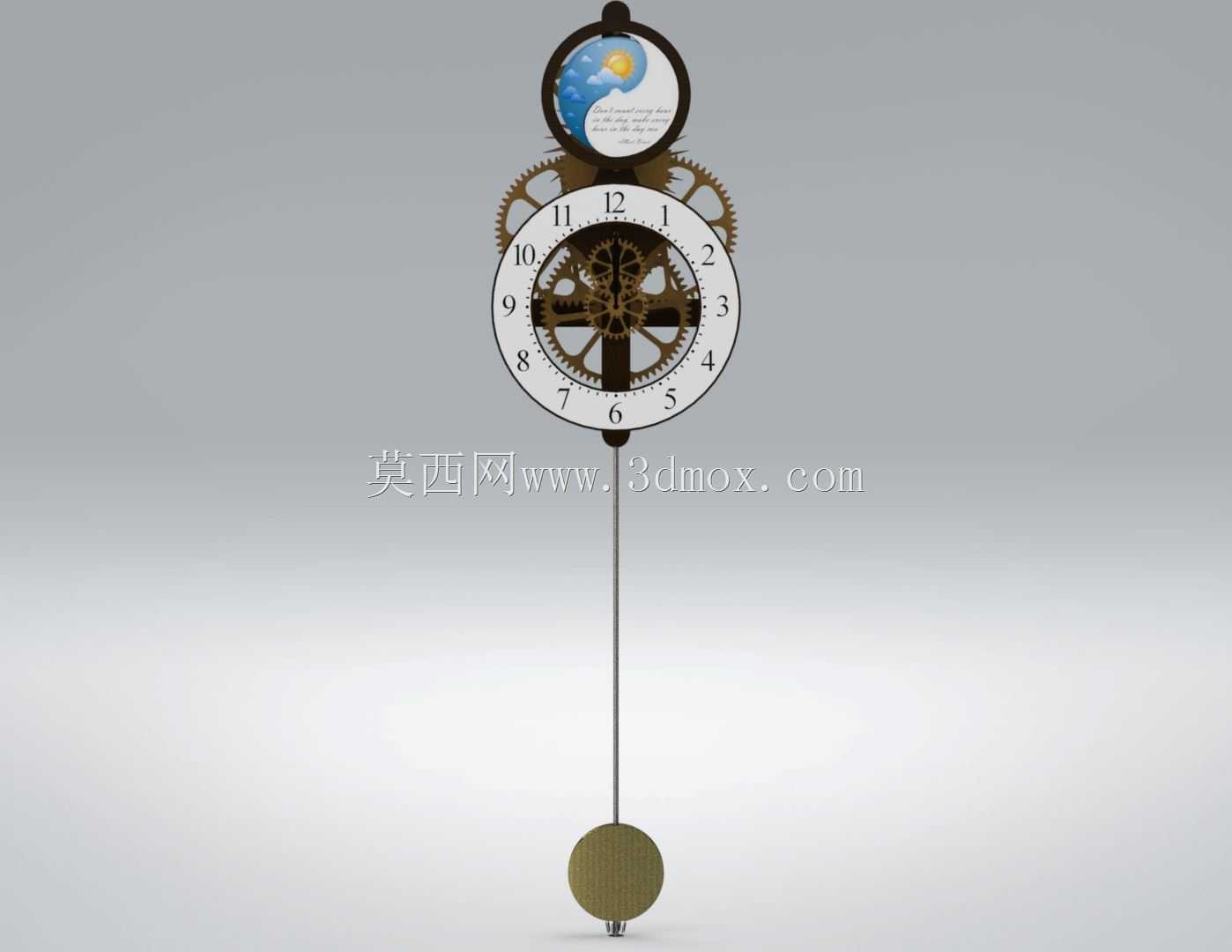

　　外形边界上，作品整体呈竖向构图，主表盘直径决定钟体宽度，上部昼夜盘增加高度，后侧齿轮组决定厚度。摆放时底部需要稳定支撑，钟体重心应落在底座范围内；壁挂使用时则要在背板上设置固定孔，并确认齿轮和指针与墙面之间留有间隙。维护时可通过拆卸前框或侧夹板检查齿轮啮合面，指针轴、显示盘轴和齿轮轴应保持清洁，避免木屑、粉尘堆积在齿谷内。

　　建模思路上，可先建立钟盘基准面和各齿轮轴线，再按传动关系布置轮系，随后补充表盘数字、指针、昼夜盘、外框和支撑片。齿轮之间应使用真实中心距约束，避免只按外观堆叠；表盘开孔要为指针轴和固定件留出位置；前后夹板的孔位应同轴对应。通过这种方式完成的三维结构，既能表达木质机械钟的外观风格，也能反映轮系传动、装配层级和安装边界，为后续加工、装配和运动验证提供依据。
