手持通讯设备握持支撑弯臂结构

项目分类:通讯工具类 发布时间:2022-06-09 ID:649277
  • 手持通讯设备握持支撑弯臂结构
  • 手持通讯设备握持支撑弯臂结构
  • 手持通讯设备握持支撑弯臂结构

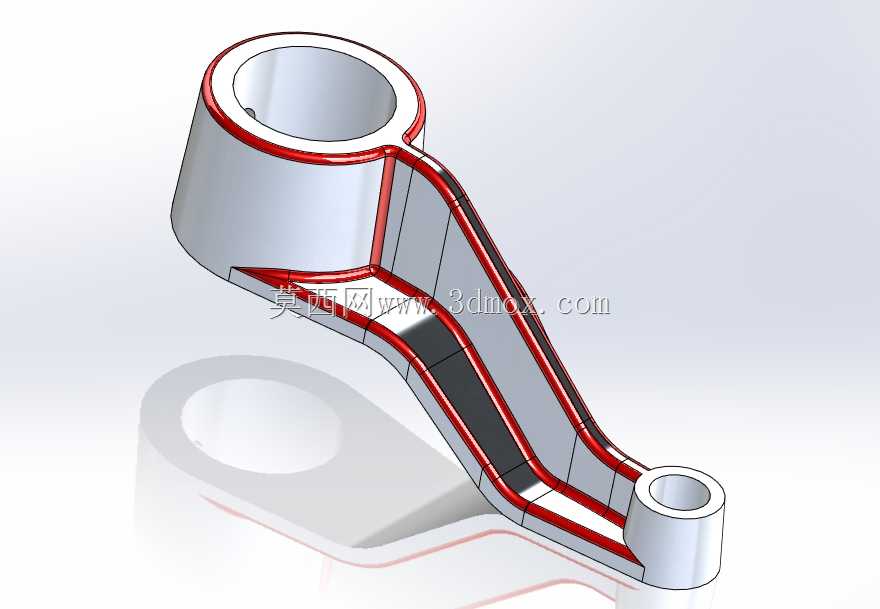

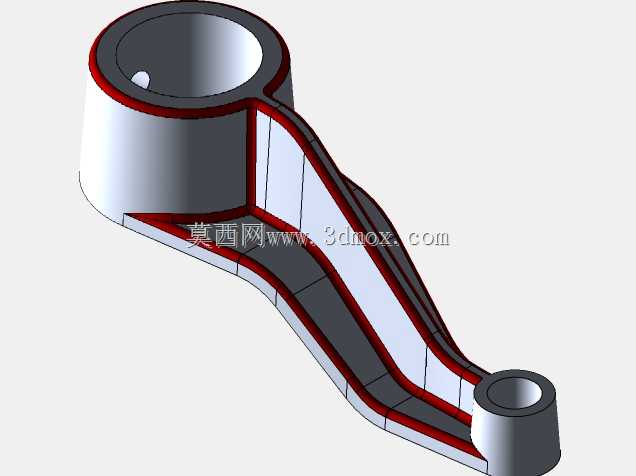

  该弯臂类零件面向手持通讯终端的长时间握持使用场景,常见于外勤巡检、现场调度、仓储扫码、户外作业等需要单手持机并保持设备稳定的工况。零件一端为大直径套筒结构,用于套接通讯设备主机或配套握持基座,内壁预留装配公差,可与主机外壳的圆柱定位段形成过渡配合,套筒侧壁可预留紧定螺钉孔,装配后限制周向转动与轴向窜动,避免使用过程中设备与支撑臂发生松脱。另一端为小型铰接座结构,座体上开设多根销轴安装孔,可连接设备背夹、角度调节旋钮或辅助挂扣,使用者可根据操作习惯调整终端俯仰角度,在扫码、通话、查看数据时无需反复调整手腕姿态,降低长时间持机的疲劳感。

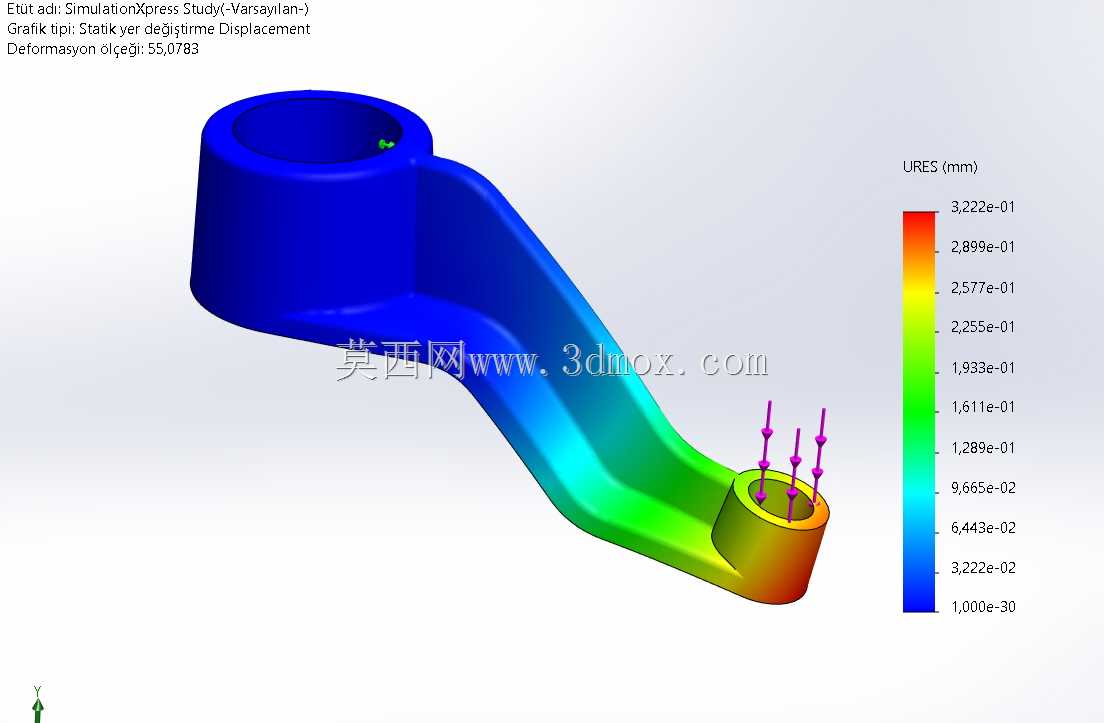

  从受力逻辑来看,整个臂体采用连续变曲率的流线型弯折造型,并非简单的直角折弯结构:大套筒端作为主要承重端,承受整机重量与手持施加的倾覆力矩,臂身从套筒端向外延伸时截面逐步收窄,过渡到末端铰接座时再局部加厚,形成两端刚性强、中段带适度弹性的力学特性。这种截面变化设计一方面可以减少整体材料用量,控制零件自重,避免手持时前端过重引发的坠手感;另一方面中段的适度形变可以缓冲意外磕碰、跌落时的冲击载荷,避免硬刚性结构在冲击下直接断裂。从仿真形变云图可以看出,最大形变集中在末端铰接座区域,大套筒端形变极小,符合实际受力分布:手持握持大端时主机重量通过臂身传递到末端,铰接孔位置承受销轴的拉扯力,设计时在该区域做了局部壁厚加强,孔位周边增设凸台,分散销轴对孔壁的挤压应力,防止长期转动调节后孔位出现椭圆化磨损。

  外形设计上,臂身所有外边缘均做圆角过渡,没有尖锐棱角,既避免手持操作时划伤手掌,也能消除注塑或机加工过程中的应力集中点。臂身的弯折角度贴合人体手掌自然握持的弧度,使用者握住大套筒端时,臂身曲线刚好贴合掌心中空区域,末端的通讯设备自然抬升到视线平齐高度,无需刻意抬臂或屈腕。安装边界方面,大套筒的内径与配套主机定位段外径匹配,套筒轴向长度覆盖主机定位段的80%以上,保证套接后接触面积足够,摩擦力与紧定螺钉的锁紧力共同承担整机重量;末端铰接座的孔位间距与标准背夹铰接孔位一致,销轴穿过孔位后两端加装卡簧限位,铰接转动阻尼可通过旋钮调节,既可以任意角度悬停,也能在需要快速调整时单手扳动。

  结构设计过程中优先考虑了长期反复受力的耐久性:臂身内部可根据成型工艺选择实心或带加强筋的空心结构,若采用注塑成型,内壁沿臂身走向布置多条纵向加强筋,筋位厚度控制在壁厚的0.6倍左右,避免注塑时出现缩痕;若采用金属机加工或3D打印成型,可在臂身中段做局部镂空减重,同时保留上下两条主受力筋,保证抗弯截面系数满足使用要求。针对户外使用场景,零件表面可做哑光防滑处理,大套筒外壁增加细微防滑纹理,手持出汗或戴劳保手套时也能稳定握持,不会打滑。整个零件没有复杂的装配特征,仅需两端分别完成套接和销轴铰接即可投入使用,维护时若臂身出现磨损可单独更换,无需连同通讯主机整体报废,降低现场设备的使用维护成本。在结构验证阶段,通过静力学仿真模拟整机挂载下的形变分布,确认末端最大形变量在允许范围内,不会出现终端晃动、角度无法固定的问题,同时反复弯折测试下臂身不会出现塑性变形,满足高频次日常使用的强度需求。
