重型八角手锤长柄敲击工具结构

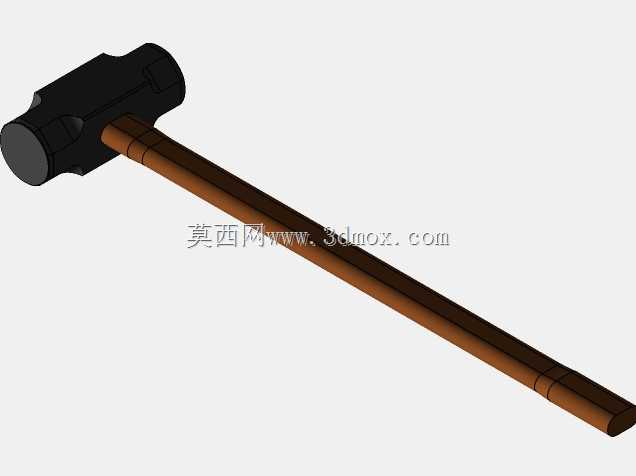

　　重型手锤主要面向金属拆装、设备检修、建筑施工、矿山维护和工装装配等需要较大冲击能量的作业场景。与小型钳工锤相比，这类工具依靠锤头质量和较长握持力臂形成冲击，在销轴拆卸、厚板校形、凿削作业、道钉紧固、铸件清理以及重型机械维修中具有直接作用。模型将锤头、长柄和端部约束关系完整表达，能够用于工具结构认知、维修工位布置、操作空间校核以及五金产品方案展示。

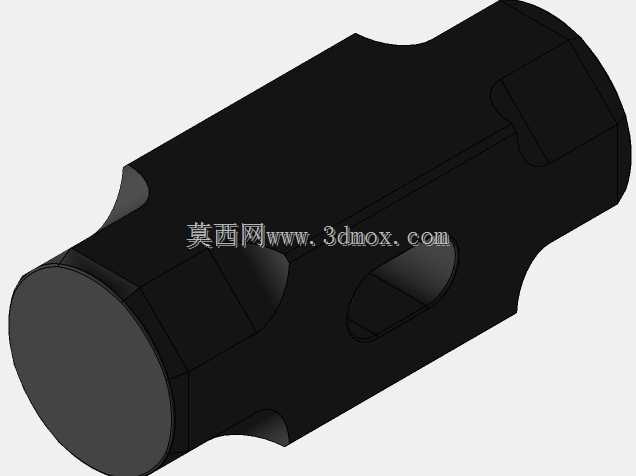

　　锤头部分采用近似八角棱柱的重型块体结构，两端设置圆形打击面。八角外形并非单纯造型处理，它在保证锤头质量的同时减少了多余材料，也便于锻造成型和后期握持翻转。两端打击面保持平行，并与锤柄轴线形成合理的偏心关系，使敲击时冲击力能够沿柄部传递到操作者可控的方向。锤头中部设置穿柄孔，孔位靠近锤头重心区域，避免挥动过程中产生明显偏摆。模型中锤头与木柄通过楔形装配关系固定，端部可通过楔件胀紧，使柄部在高频冲击下不易松脱。

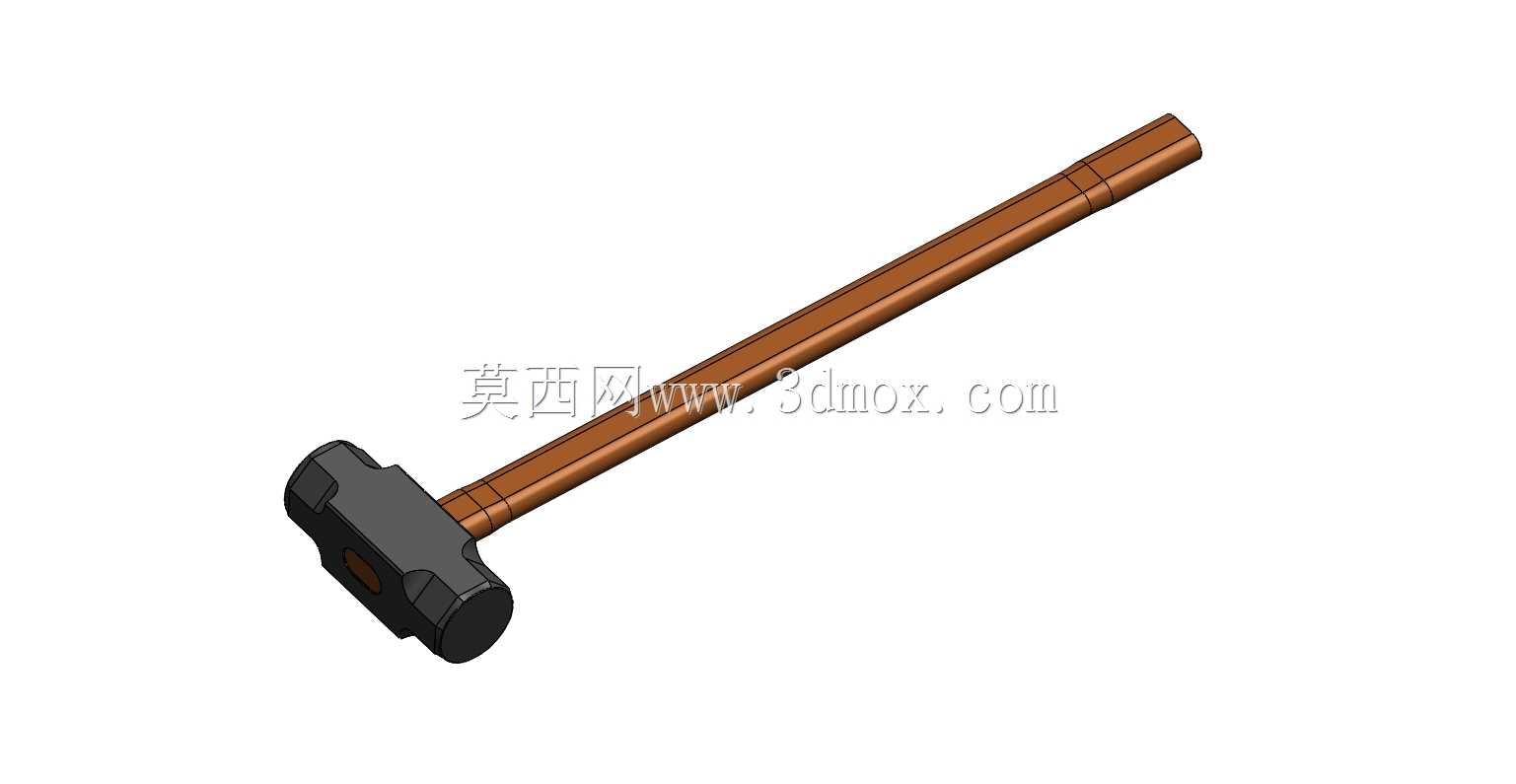

　　长柄是该工具形成力矩和冲击能量的重要部分。柄体采用细长圆柱形态，表面带有分段环纹或防滑结构，靠近锤头处直径过渡较明显，远端则适合双手或单手握持。较长的柄部能够扩大挥锤半径，使锤头在下落或挥动时获得更高线速度；同时，柄身具有一定弹性，可缓冲部分反冲力，降低直接传递到手臂的振动。设计时需要重点关注柄部与锤头孔的配合长度，配合段过短会导致连接刚性不足，过长则会增加锤头端部重量并影响拆装维护。

　　从实际使用边界看，重型锤的工作空间不只是锤头外形所占区域，还应包含柄部回转半径、操作者站位以及被敲击对象周边的安全距离。长柄在高举、斜挥和垂直敲击时会扫过较大范围，若在设备内部、管道密集区或生产线旁使用，需要提前检查柄尾是否会与机架、电缆、阀体或防护栏发生干涉。锤头两端打击面应尽量与被击工件表面平行接触，偏角过大容易造成滑锤、局部崩边或冲击方向偏离。对于销轴、冲子、錾子等间接敲击作业，还应在锤头与被击件之间保持同轴关系，减少侧向力。

　　结构建模时，锤头可按对称实体进行创建，先确定两端打击面直径、锤头总宽、八角面厚度和中心孔位置，再通过拉伸、倒角和切除形成过渡棱边。打击面边缘通常保留小倒角，避免热处理后棱角脆裂，也能减少误触时的尖锐损伤。锤柄不宜简单做成等直径直杆，合理的锥度和防滑段能够反映真实产品的握持逻辑；柄身穿入锤头后，前端应与孔壁形成紧密接触，尾端楔口可作为独立特征表达，用于说明木柄胀紧固定方式。

　　在材料与工艺思路上，锤头一般采用高碳钢或合金钢锻造成型，经热处理提高打击面硬度和整体韧性，芯部则需保留一定抗冲击能力，避免硬而脆。柄部常选用韧性较好的木材或复合材料，其抗弯、吸振和轻量化特性优于刚性金属杆。外形设计需要平衡质量分布：锤头过重会增加疲劳并降低控制精度，柄部过长则会使狭小空间操作受限；锤头过轻或柄部过短又无法提供足够冲击能量。因此，模型比例应体现重头、长柄、强连接的典型特征。

　　该类工具在装配体场景中还可与錾子、冲头、垫块、台虎钳或检修工作台组合使用。进行三维布局时，可将锤子斜放在工具架或工位旁，检查柄尾伸出范围是否影响人员通道；在培训动画中，可通过锤头重心、柄部轴线和打击面法线说明正确敲击姿态。对于五金工具设计人员，模型能够直观呈现锤头轮廓、握柄比例、装配方向和防滑细节；对于维修工艺人员，则可借助外形尺寸判断工具是否适合受限空间作业，并据此选择短柄锤、钳工锤或其他冲击工具。

　　整体结构没有复杂运动机构，但对实体比例、重心位置、连接可靠性和操作安全边界要求较高。建模时应保证锤头打击面、穿柄孔和长柄轴线之间的几何关系清晰，倒角、棱边和柄段变化不宜省略，因为这些细节直接影响工具的真实感和工程表达。通过该三维模型，可以较完整地说明重型手锤从敲击功能、力臂形成、柄头固定到现场使用空间的设计逻辑。
