大力锁紧钳手动夹持工装结构

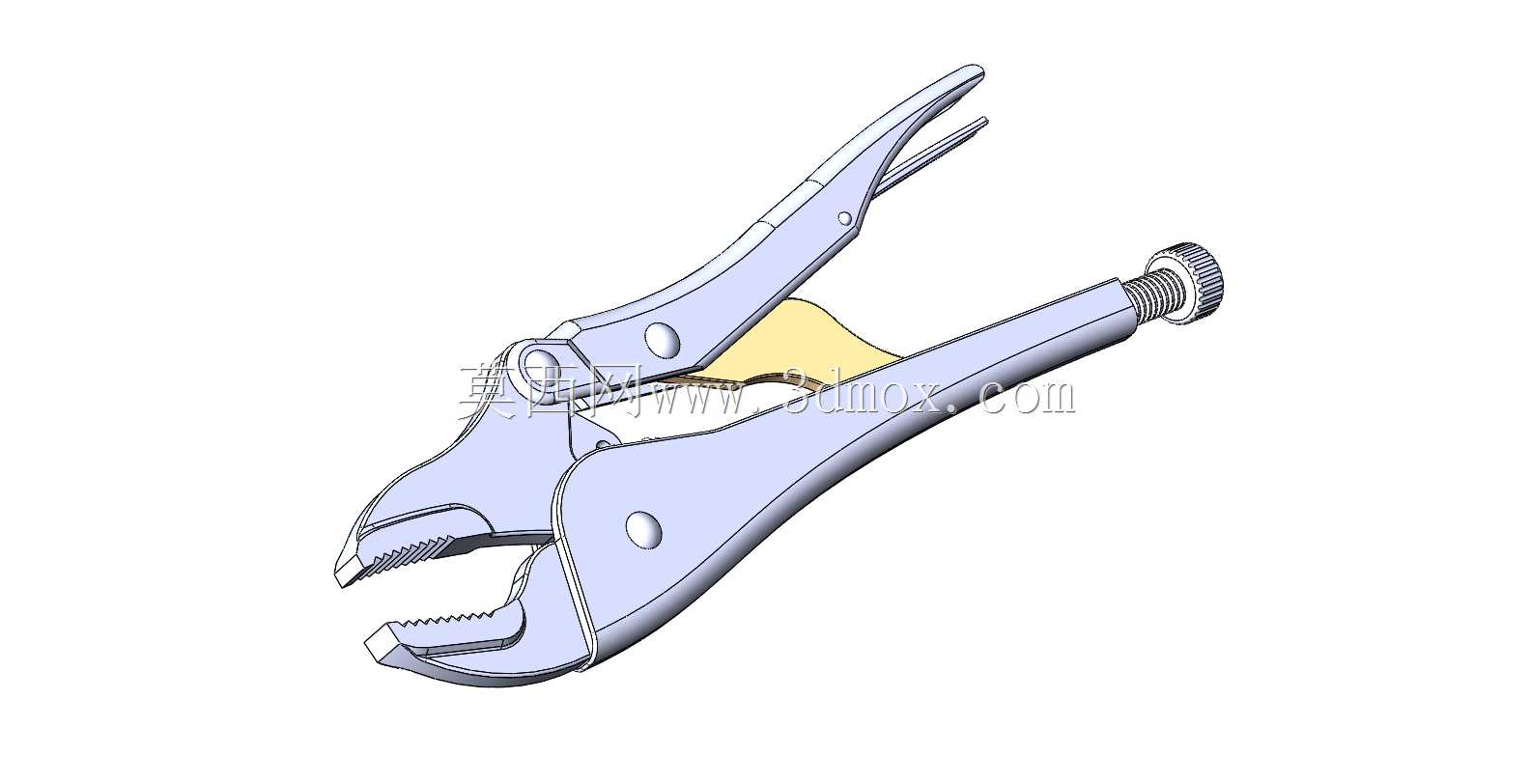

　　这套手动锁紧夹持工具的三维结构，围绕维修装配、钣金定位、焊接辅助和小批量加工中的临时固定需求展开。钳体采用典型大力钳的工作逻辑：上、下钳口通过多组铰接销轴形成杠杆增力机构，操作者合拢手柄后，钳口能够在较小的手部输入力下产生较大的夹紧力，并依靠连杆过中心位置形成机械自锁。自锁状态下，即使操作者松开手柄，钳口仍能持续压紧工件，这一特性在焊接对位、管件固定、多人协同装配以及需要长时间保持位置的工序中非常实用。

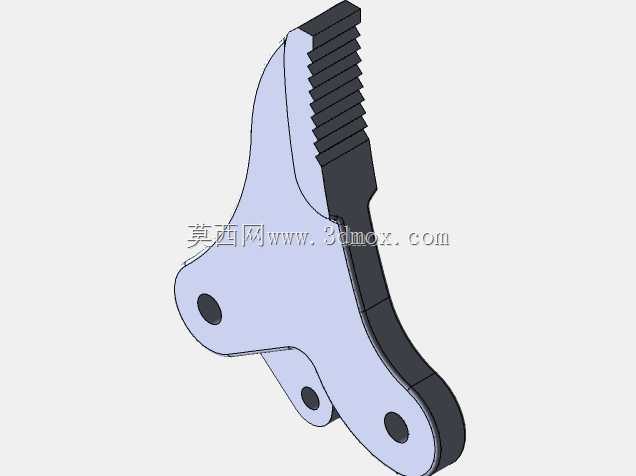

　　从实际使用场景看，这类工具并不追求机床夹具那样的高精度重复定位，而是强调快速、便携和适应性。现场维修时，可用于夹持变形钢板、圆管、螺栓、轴类零件；钣金作业中，可临时压住搭接边，防止点焊过程中工件翘起；管路拆装时，也能替代普通钳子承担固定、防滑和辅助扭转任务。模型中钳口齿形采用交错咬合区域，齿尖朝向有利于阻止工件被拉出，圆弧钳口可容纳圆棒和管件，平直区域则适合夹持板件，使同一把工具能够覆盖多种截面形状。

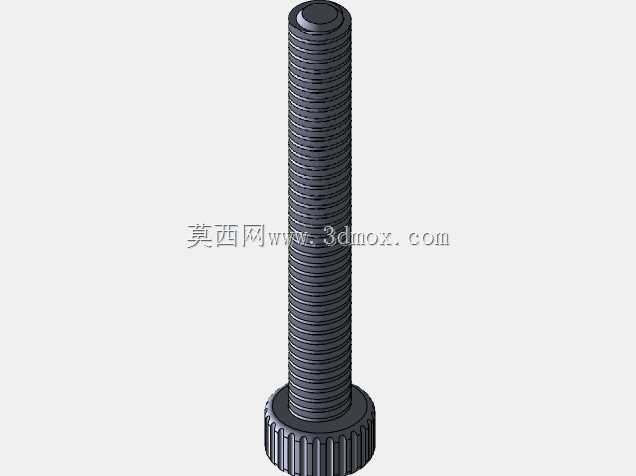

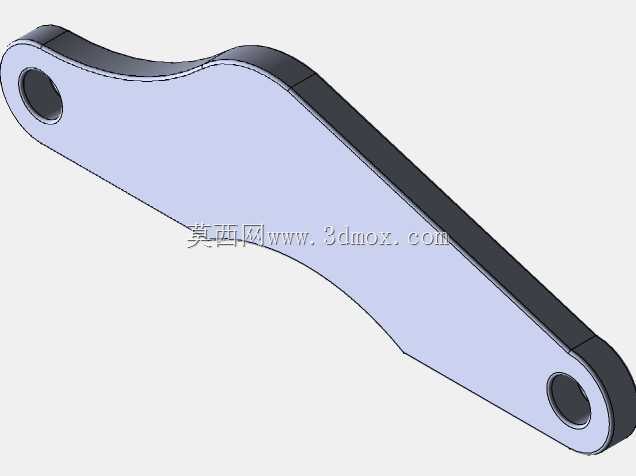

　　结构设计上，钳头部分承担主要载荷，销轴孔、钳口根部和连杆转折处是应力集中较明显的位置。三维建模时需要重点保证各铰接轴的同轴关系、钳口闭合间隙以及连杆运动轨迹。手柄末端设置调节螺杆，通过旋转螺杆改变手柄闭合终点位置，从而调整钳口开口量和夹紧厚度。螺杆端部的滚花旋钮用于手动旋拧，尾部螺纹与调节座配合，能够在一定范围内适应不同尺寸工件。释放杠杆位于手柄内侧，夹紧后扳动该杠杆可解除过中心自锁，使钳口迅速张开。

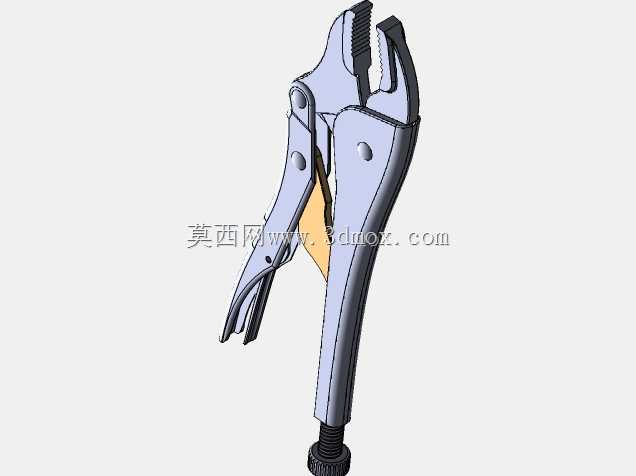

　　外形边界方面，模型呈现的是细长手柄与紧凑钳头组合的手持工具形态。钳头宽度需满足齿面接触和销轴布置，手柄长度则服务于杠杆增力，但过长会影响狭小空间操作。装配校核时，应关注完全张开与完全闭合两种极限状态：张开时钳口不能与调节螺杆发生干涉，闭合时连杆、手柄和钳头之间应保留合理间隙；销轴端部、铆钉头和手柄折弯处不能突出过多，以免在贴近设备框架或车身钣金时磕碰。

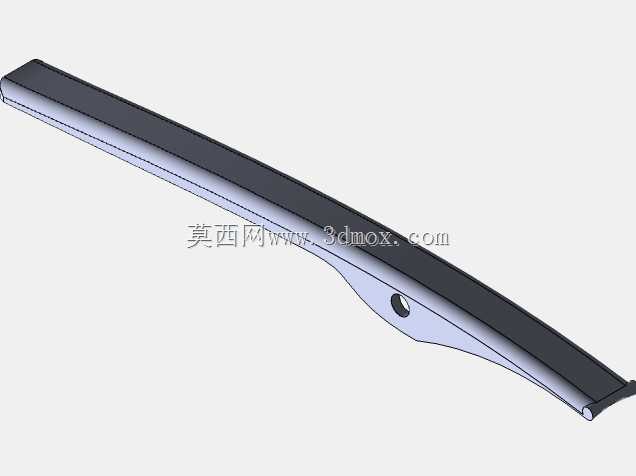

　　建模过程中，钳口齿、手柄冲压轮廓、调节螺杆和自锁连杆都应保留可识别的装配关系。齿形不必按微观切削齿处理，但需要体现咬合方向和夹持区域；两片长手柄可按钣金冲压件思路建立薄壁轮廓，边缘过渡和加强压筋有助于表达真实制造工艺；铰接位置用销轴或铆钉串联，运动检查时能看到钳口开合、连杆越过自锁点以及螺杆调节开口的连续动作。

　　在工程表达上，该结构适合用于手动工具产品设计、工装夹具方案演示、维修工具库建模以及装配动作说明。若后续投入细化，可进一步补充钳口热处理区域、手柄防滑套、铆钉规格和螺杆行程范围；若用于虚拟维修场景，则可将夹紧状态作为工具与工件交互的关键姿态，突出其临时固定、防松脱和单手释放的使用价值。
