十字螺丝刀手动五金工具结构设计

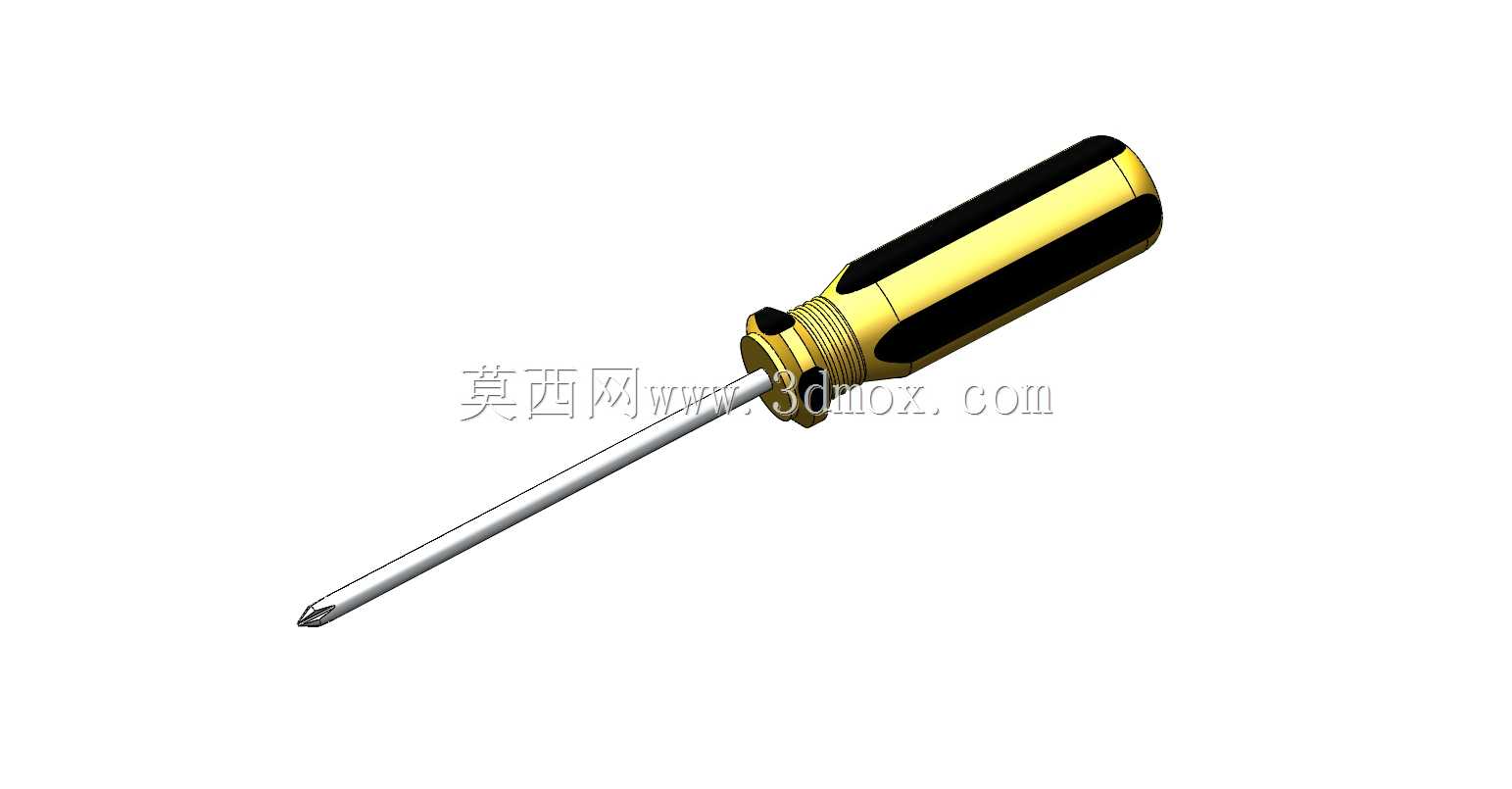

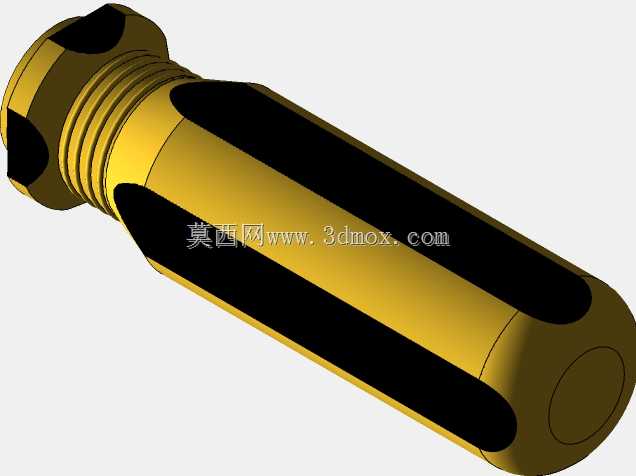

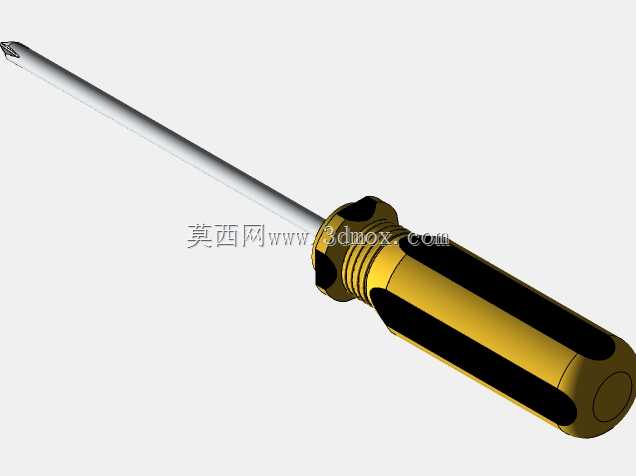

　　该模型呈现的是一把常见十字槽螺钉旋具，整体由金属批杆、十字工作端、过渡颈圈和握持手柄构成，适用于机电装配、维修工位、工装夹具调试、机柜安装以及日常五金拆装等场景。模型重点表达了工具在实际使用中的受力路径和人机握持关系：前端十字头负责嵌入螺钉十字槽，细长金属杆传递扭矩，后端加粗手柄提供足够的旋转力臂。批杆采用直杆形态，端部逐渐收束为十字楔形，能够在旋入或退出螺钉时保持与槽口的稳定啮合。杆身与手柄连接处设置了带环纹的金属过渡段，这一区域在真实产品中通常承担抗扭转、防松脱和增强装配可靠性的作用，也能避免塑料手柄在较大扭矩下出现开裂。手柄外形采用多段曲面组合，主体为近似圆柱的握持区，表面布置纵向防滑凹槽，

　　黄黑相间的色块不仅形成醒目的外观识别，也对应了不同摩擦区域。较粗的手柄直径有利于手掌包覆，施力时拇指、食指和掌根可以形成稳定夹持；靠近批杆的一端略收窄，便于指尖进行精细旋转；尾端圆润封闭，减少长时间顶压时的局部不适感。从结构设计角度看，螺丝刀虽然属于简单手动工具，但其尺寸边界直接影响使用范围。批杆长度决定可触及深度，适合在浅平面安装时快速操作，也能伸入部分间距有限的孔位附近；杆径需要兼顾强度与避让空间，过粗会影响狭窄区域使用，过细则在高扭矩下容易弯曲。十字头的尖端角度、肩部宽度和槽口配合精度是关键部位，若尖端过厚会无法完全进入螺钉槽，若肩部过薄则容易在受力时崩边。模型中批头与杆身为连续金属件，符合常规整体淬火或局部热处理工艺思路，

　　能够在工作端保持较高硬度，同时让杆身具备一定韧性。手柄部分可理解为包覆成型或装配结构，内部预留与金属杆配合的芯孔，外部通过曲面和凹槽提高防滑能力。纵向凹槽沿手柄周向分布，旋转时手掌皮肤与凹凸表面形成阻力，汗手或带薄手套操作时也不易打滑。手柄尾端没有尖锐棱角，适合在垂直加压时用掌心推送；前端环纹区域则可作为视觉和结构分界，增强金属杆与塑料手柄之间的连接层次。在装配现场，这类工具主要用于十字槽盘头螺钉、沉头螺钉、自攻螺钉以及小型电器紧固件的拆装。设备维护人员在面板固定、端子排安装、护罩拆卸、支架调整等工序中会频繁使用；产线工人在轻型组件预装时，也常依靠它完成无法布置电动螺丝刀的小空间作业。与电动批相比，手动十字螺丝刀的优势在于反馈直接、

　　扭矩可控，面对塑料件、薄板件或易滑牙螺钉时，可以通过手部力量控制旋紧程度，降低过扭损伤。建模时需要特别关注批头与手柄的同轴关系。若杆身轴线相对手柄中心偏移，旋转时会产生摆动，不仅影响螺钉对中，还会让操作者感到明显跳动。过渡颈圈的外径应大于杆径并小于手柄主体，形成台阶，既能在视觉上表达金属件埋入手柄的深度，也符合实际产品中嵌件注塑或压装结构的受力逻辑。手柄曲面不宜只做简单圆柱，真实握持工具通常包含微鼓的腹部、收窄的前端和圆滑尾盖，这些线型决定了手掌贴合度。外观分色区域可作为橡胶防滑层或高可见度塑料层理解，黑色凹槽承担主要防滑功能，黄色主体提供耐磨和识别效果。批杆表面应体现金属光整质感，端部十字槽口需要保留清晰棱线，因为这些棱线正是与螺钉槽接触并传递扭矩的工作特征。整体模型没有多余机构，却完整覆盖了手动旋具的核心功能要素：前端啮合、中段传扭、后端握持以及人机施力。对三维结构设计人员而言，该类模型可用于五金工具产品开发、维修工具库搭建、装配工位可视化、操作说明书配图以及实训教学演示；在设备选型场景中，也可通过杆长、手柄直径和批头规格判断其是否适合特定机柜、护罩或轻型组件的维护需求。
