重型可调式管道夹持管钳结构设计

　　管钳是管路安装、检修与维护现场最常见的手动夹持工具之一，其核心作用是通过钳口对圆形管件施加足够的摩擦力与夹紧力，使操作人员能够转动金属管、塑料管或带有外螺纹的管接头，完成螺纹连接、拆卸、校直与紧固作业。在给排水施工、消防管道安装、石化管线检修、暖通管路装配以及工厂设备维保场景中，管钳往往承担着扳手无法替代的任务：普通扳手依赖规则的六角或平面受力，而管钳依靠带齿钳口与圆弧颚板咬合圆柱表面，能够适应不同管径的圆管，并在较大扭矩下保持夹持稳定。

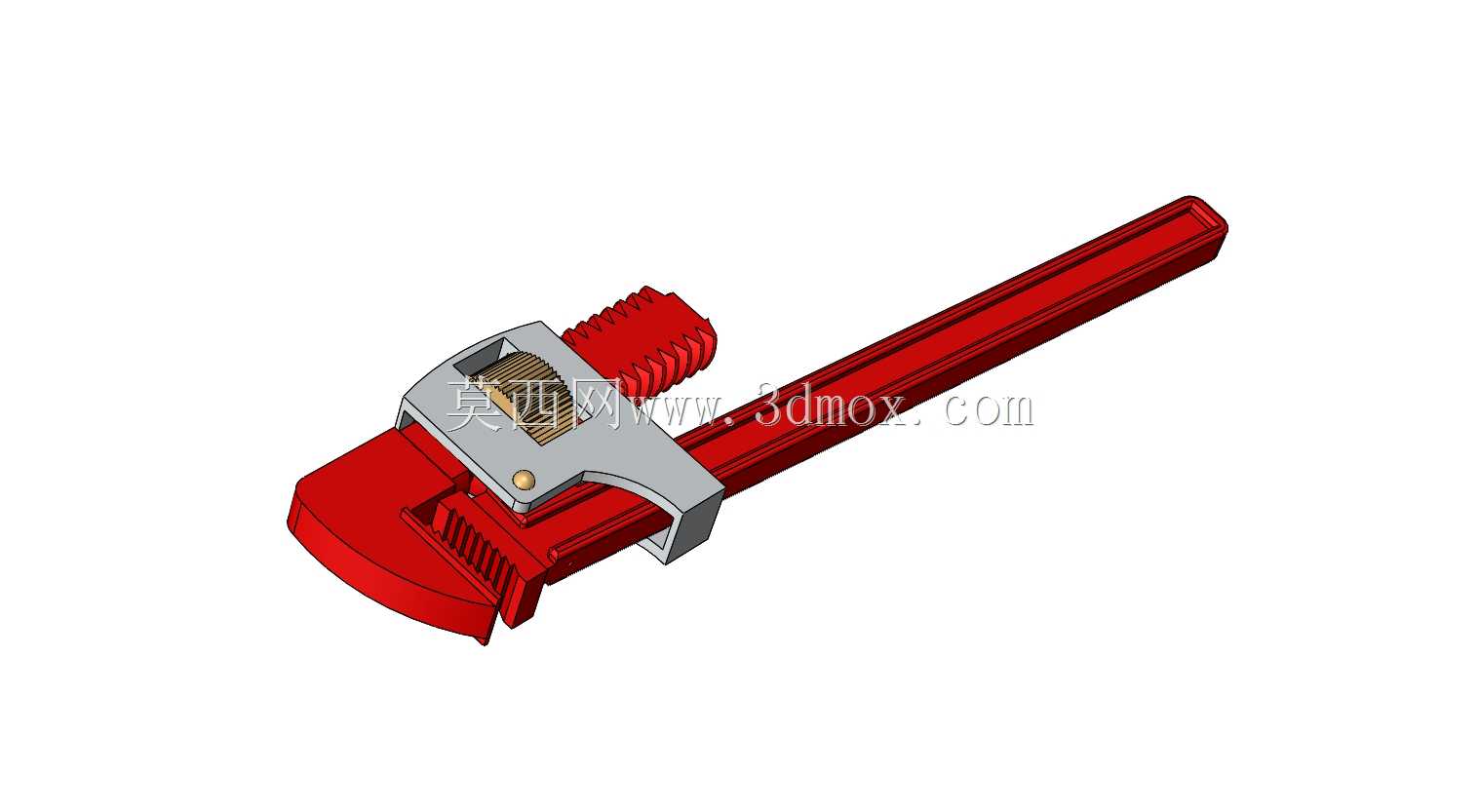

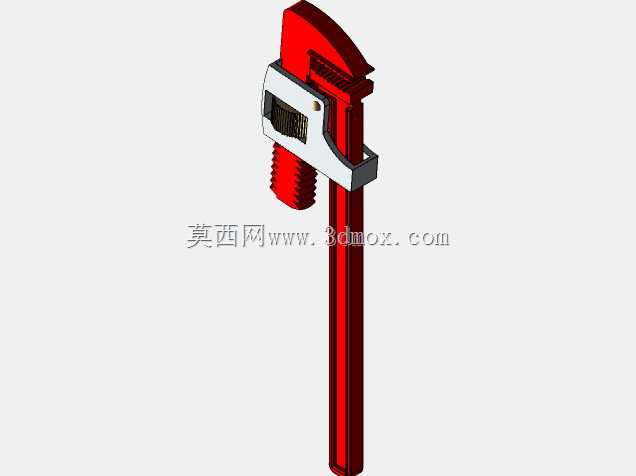

　　从结构组成看，该管钳主要由固定钳体、活动钳颚、调节螺杆、导向支架、长手柄、销轴与锁紧定位件构成。固定钳体与长手柄通常形成刚性主体，前端设置带锯齿的下钳口；活动钳颚沿钳体导向面滑动，上端配合调节螺杆实现开口尺寸变化。转动螺杆时，活动钳颚沿直线方向进给，从而改变上下钳口之间的夹持范围。这种结构的关键不在于单纯放大开口，而在于保证活动颚在承受大扭矩时不发生侧向偏摆、不脱齿、不回退。因此导向段需要具备足够的配合长度与截面刚度，螺杆与活动颚之间的传动间隙也要控制在合理范围内，间隙过小会使调节卡顿，间隙过大则会在加载时产生冲击和齿面滑移。

　　钳口齿形是管钳设计中最值得关注的部分。齿尖并非简单的尖锐凸起，而通常采用不对称断面：受力侧齿面较陡，便于咬入管件表面；背向受力侧则带有一定斜度，使钳口在夹紧和转动过程中具有自锁趋势。当操作人员在手柄端施加切向力时，管件对钳口产生反作用，该反作用会通过颚板几何关系转化为额外的法向夹紧力，管径越粗、扭矩越大，咬合趋势越明显。这种“越拧越紧”的力学特性，是管钳区别于普通平口钳的重要标志。建模时需要准确表达齿距、齿顶角、齿高以及钳口圆弧半径，因为这些参数直接决定接触状态：圆弧过小会使接触集中在两条线附近，容易压伤薄壁管；圆弧过大则降低咬合深度，使大扭矩下出现打滑。

　　手柄部分采用细长杆状结构，目的是利用力臂放大手动扭矩。现场使用时，操作人员握持手柄末端施加周向力，钳口处获得的输出扭矩近似等于手力乘以有效力臂。但力臂并非越长越好，过长的手柄会带来重量增加、操作空间受限以及过载风险。对于管径较大或螺纹锈蚀严重的接头，若操作者在手柄上加套管强行增扭，可能导致钳体屈服、螺杆弯曲、齿尖崩裂，甚至使管件过度变形。因此结构设计中需要让手柄、钳体和钳颚之间形成相对合理的强度梯度：钳口与活动颚优先保证硬度和耐磨性，手柄主体则兼顾刚性与韧性，避免整体脆性断裂。

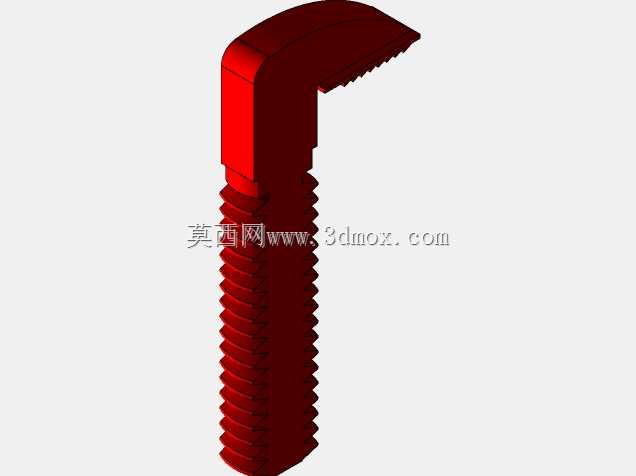

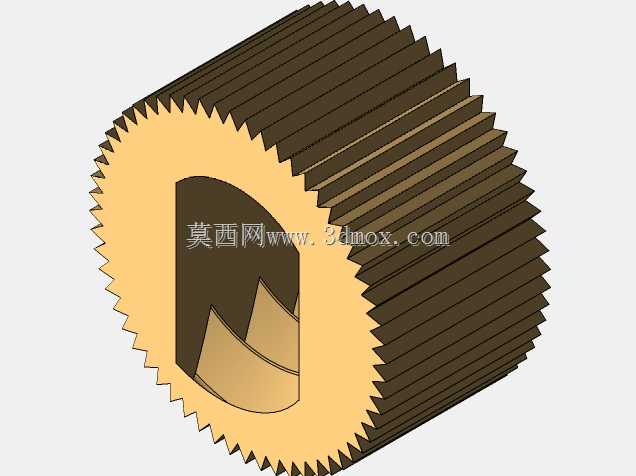

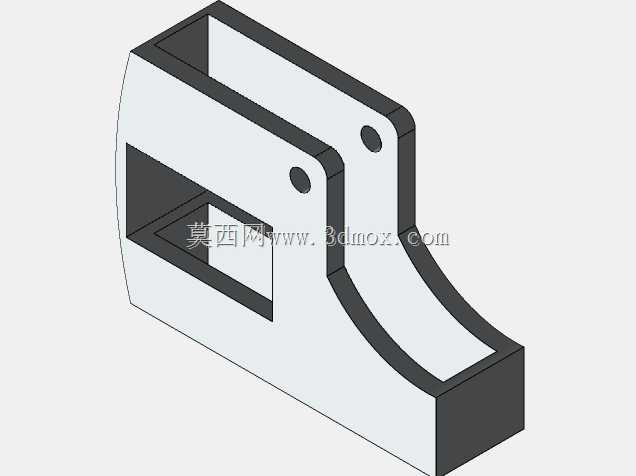

　　从三维建模角度看，该类作品适合按照实际装配关系拆分零件，而不是建成单一实体。固定钳体可先通过拉伸建立长柄与头部基本轮廓，再对钳头区域进行局部加厚、圆角和齿槽切除；活动钳颚需要单独建立滑动基准面、钳口齿形和螺杆连接孔；调节螺杆应表现出梯形或粗牙螺纹段、端部限位结构以及滚花或多棱调节头；导向支架则通过包覆式结构连接活动颚与固定体，保证受力传递路径清晰。装配时应保留活动颚的滑动自由度和螺杆的旋转自由度，便于检查极限开口、最小闭合位置以及零件间干涉情况。

　　外形尺寸与安装边界方面，管钳不属于固定安装设备，不涉及机架地脚或轴系对中，但它仍有明确的使用边界。其总长决定最小操作回转空间，钳头宽度决定靠近墙面、管沟或密集管排时能否就位，最大开口决定可夹持管径上限，最小闭合尺寸则影响小规格管件和接头的适应性。布置检修工具包或进行工位人机分析时，应同时考虑手柄摆动角度、操作者站位、钳口夹持方向以及管件周围避让空间。若在狭窄管沟内使用，管钳常需要反复调整咬合位置；若在垂直管段上作业，钳头自重和手柄方向会影响施力舒适性，因此模型中钳体重心与手柄轴线关系也具有参考价值。

　　功能细节上，活动颚与固定颚的夹持面通常不处于完全平行状态，而是形成略带夹角的楔形咬合区。管件被纳入后，两钳口在圆柱两侧形成近似线接触或小面积接触，随着扭矩增大，齿尖压入表面氧化层或材料外层，形成稳定摩擦。对于镀锌钢管，齿痕属于常见现象；对于薄壁铜管、不锈钢管或复合管，则往往需要配合软垫或选用链条钳，以免损伤管壁。这也提示在结构评审时不能只关注最大夹紧力，还要关注齿面接触应力与管件许用损伤之间的平衡。

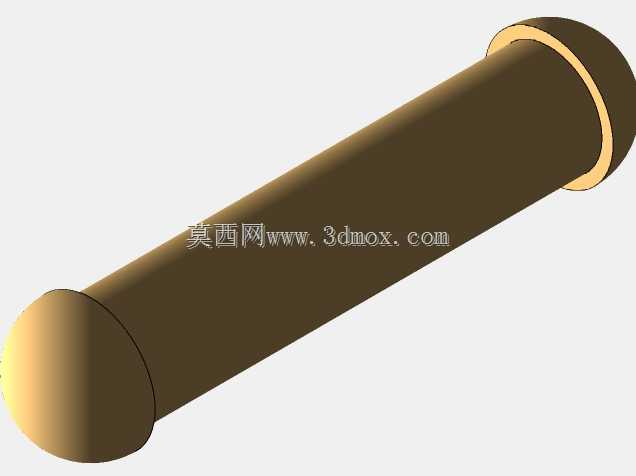

　　在维护层面，调节螺杆与导向滑动面属于高频摩擦部位，长期暴露于泥水、锈蚀环境后容易出现调节费力。实际结构中通常在螺杆与活动颚之间保留润滑空间，销轴端部设置铆接或挡圈限位，钳口齿面则通过热处理提高硬度。三维模型若要服务于加工或仿真，可进一步补充齿面淬火区域、配合公差、螺杆螺纹规格和销轴装配关系；若仅用于展示，则也应保证外部轮廓、运动方向和夹持逻辑真实，使观者能够直观看出开口调节方式与受力传递路径。整体而言，该管钳结构典型、功能明确，是手动管道工具中兼具杠杆增力、楔形自锁与齿面夹持特性的代表性五金件。
