红柄钢丝钳夹持剪切工具结构

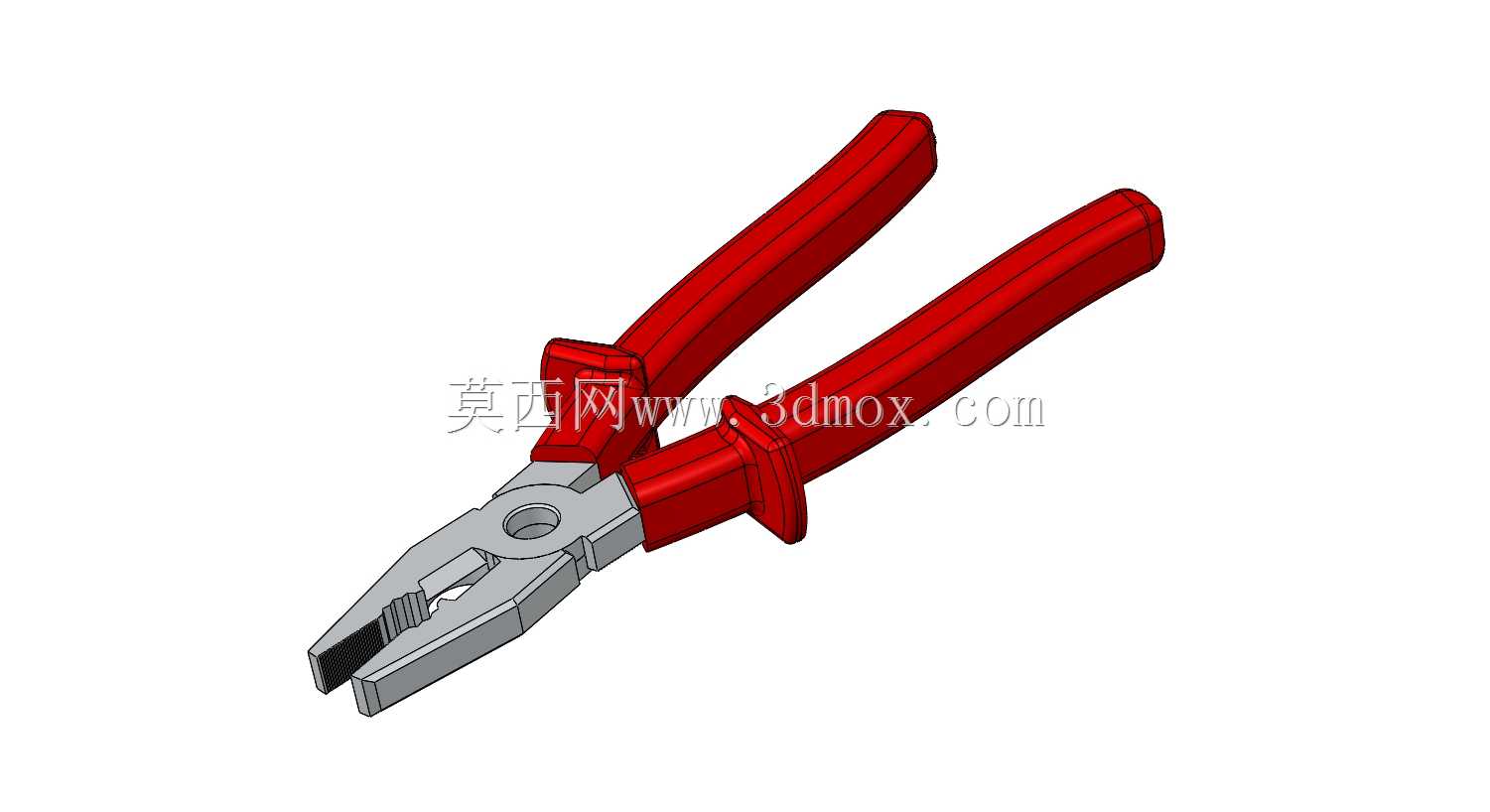

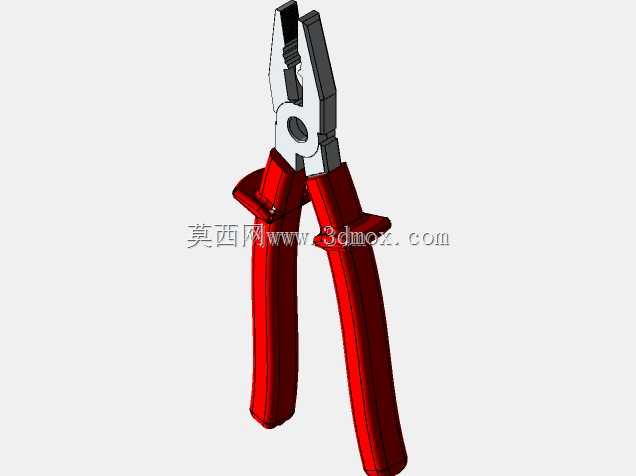

　　这套红柄钢丝钳结构围绕日常维修、电气装配、通讯线路施工和五金加工中的夹持、弯折、剪切需求展开，钳头采用常见钢丝钳布局，前端为平口夹持面，中部设置齿纹咬合区，靠近转轴位置保留剪切刃口，可兼顾线材切断、薄金属件夹持、螺母临时拧动和导线整理等操作。模型中金属钳头与红色绝缘握柄分件表达，能够清楚看到两片钳体通过中心销轴形成杠杆铰接，握柄外侧包覆防滑护套，护套在靠近钳头一端带有凸起挡边，握持时可限制手掌向钳头方向滑移，也让工具外观更接近实际量产产品。

　　从使用场景看，这类钳子并不只服务于单一工位。通讯布线时，施工人员常需要整理线缆、拉直细金属丝、剪切扎带或夹持小型接线端子；设备检修中，它可以临时夹住垫片、销钉、卡簧等小零件，避免零件在狭窄机架内掉落；钣金和装配现场，也可用钳口夹住薄钢板边缘进行小角度校正。钳头前段的平面适合压平、夹持外形规则的零件，齿纹区域则能在夹持圆杆、线材时增加摩擦，降低滑脱风险。剪切刃靠近转轴布置，是典型的杠杆增力思路：手部握力经过较长握柄传递到较短刃口，刃口处可获得更大的剪切力，适合切断铁丝、铜丝、钢丝等常见金属线材。

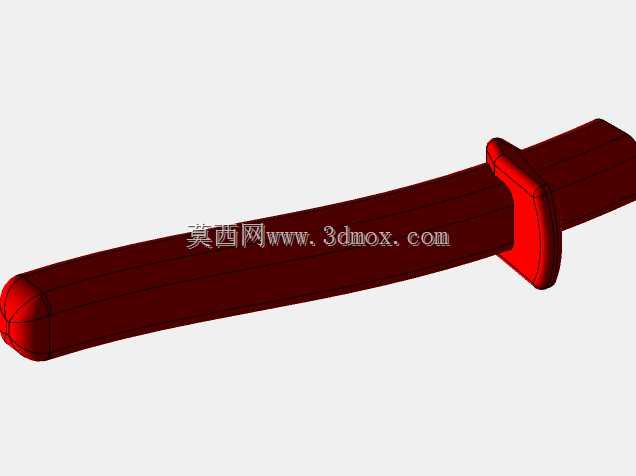

　　结构设计上，两片钳体围绕销轴对称开合，销轴位置决定了钳口开度与握柄行程之间的比例。钳头长度不宜过长，否则前端夹持刚性会下降；握柄也不能过短，否则手掌施力空间不足。模型中红色手柄呈微弯形态，贴合人手自然握持角度，长时间使用时可减少手腕偏转。手柄护套与金属内柄之间可理解为包覆或套装关系，装配时护套从柄尾套入，利用材料弹性和柄部轮廓实现固定。护套表面的圆润过渡不仅是外观处理，也关系到握持舒适度和脱模工艺，棱角过强会造成压手，壁厚突变则可能在注塑时产生缩痕。

　　钳头部分的建模重点在于咬合齿、剪切刃和转轴孔的协调。平口夹持面需要保持较高平行度，闭合后两侧钳口应尽量贴合，才能稳定夹住薄片零件；齿纹区不宜过深，否则会在软质工件表面留下明显压痕，但齿形过浅又会降低夹持可靠性。剪切刃口通常做成局部硬化区域，三维结构中可通过刃口斜面、厚度变化和材料分区来表达。中心销轴孔与钳体轮廓之间要保留足够壁厚，因为剪切硬线时销轴附近承受较大交变载荷，若孔边距离外缘过薄，长期使用容易出现裂纹或孔位变形。

　　外形边界方面，整钳属于细长手动工具，闭合状态下钳头宽度明显小于握柄展开宽度，打开状态时两柄尾部分开，需要在工具包、抽屉挂架或工位板上预留相应空间。钳头尖端较窄，适合进入接线盒、支架缝隙等受限区域；握柄尾部较粗，便于手掌施加握紧力。若将该模型放入维修场景或工具柜装配中，应注意钳子开合运动包络：两片手柄绕销轴旋转，尾部不能与相邻工具、设备侧板或操作人员手部发生干涉。挂放时通常让钳头朝下或水平卡入工具架，避免红柄护套长期受压变形。

　　建模表达时，金属钳体可按锻压件思路处理，轮廓厚实、过渡圆滑，钳头侧面保留减重与造型结合的凹面；红色护套则按注塑件思路处理，壁厚均匀、表面连续，端部挡边和柄尾圆角需要明确。钳口齿纹、刃口斜面、销轴同轴关系和手柄对称度是检查重点。对于结构设计人员来说，该模型既可作为手动工具外观校核依据，也可用于维修培训动画、工具清单展示、工位布局仿真以及通讯施工场景布置；对选型人员而言，它直观呈现了钢丝钳的钳口形式、手柄防护和开合空间，便于判断其在狭小装配环境中的可达性与操作便利性。
