可调开口活动扳手五金工具结构

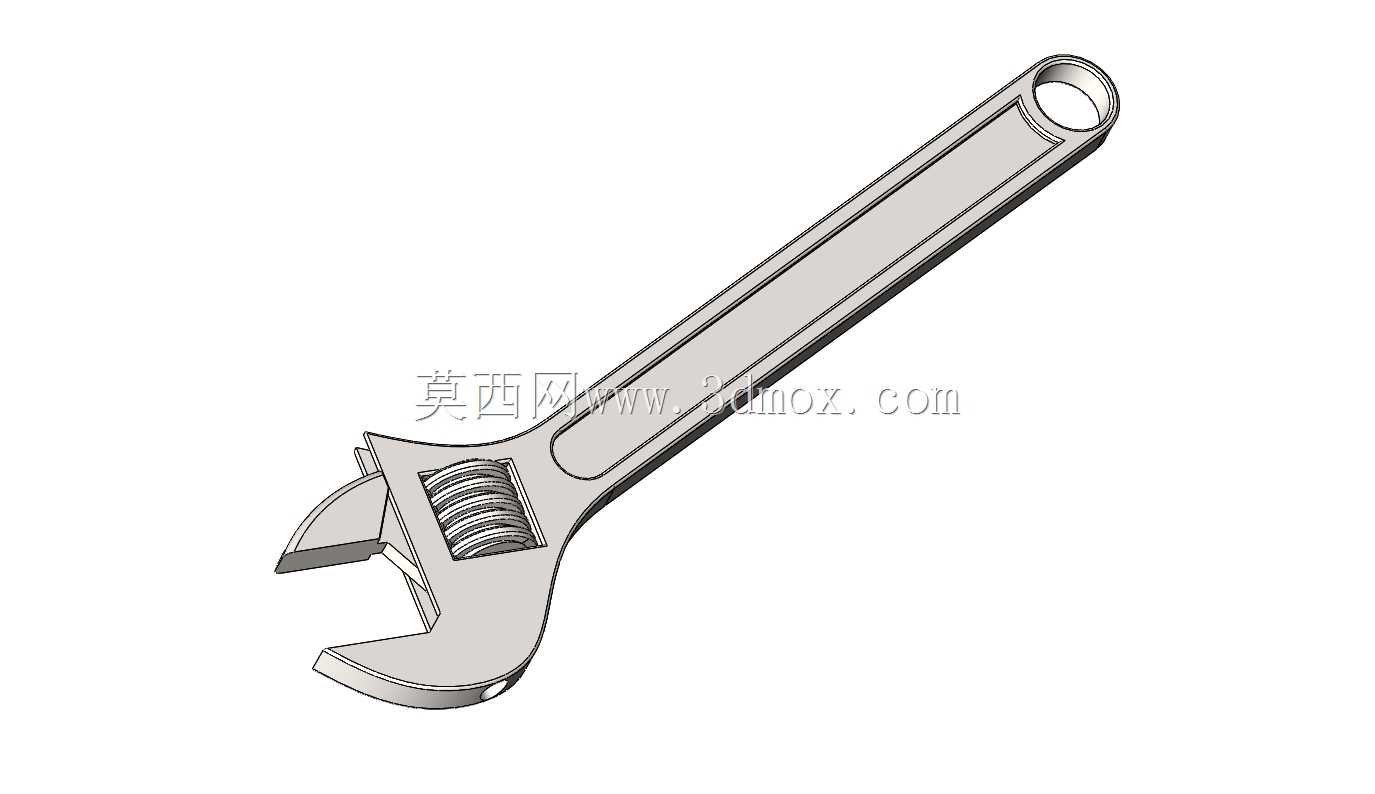

　　活动扳手是设备检修、管道装配、机电安装和日常五金维修中使用频率很高的手动夹持工具，其核心价值在于通过活动钳口改变开口宽度，以同一把工具适配多种规格的六角螺母、螺栓头和管件接头。现场作业中，操作者往往无法预先确定紧固件尺寸，尤其在维修老旧设备、拆装阀组、调整支架或处理临时故障时，携带多把固定开口扳手并不现实。可调式结构能够在一定范围内连续改变夹持间距，使工具在狭窄工具箱、高空作业包和移动维修车内都具有较高的通用性。该模型围绕典型活动扳手的外形与机构关系展开，钳头部分包含固定颚、活动颚、蜗杆调节组件和长柄握持主体，各部件之间的位置关系清晰，能够用于理解开口调节原理、工具外观造型以及手动五金产品的结构表达。

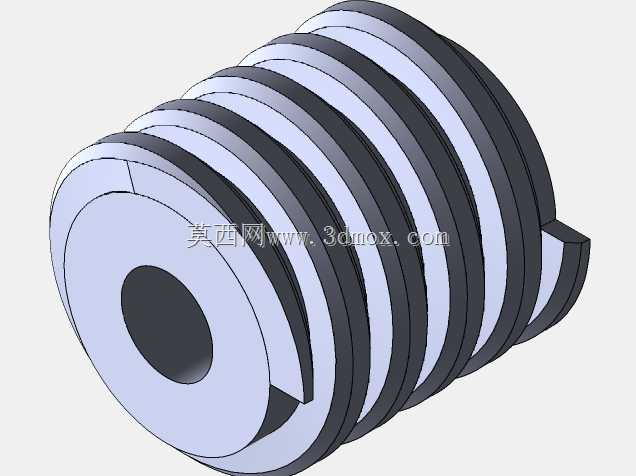

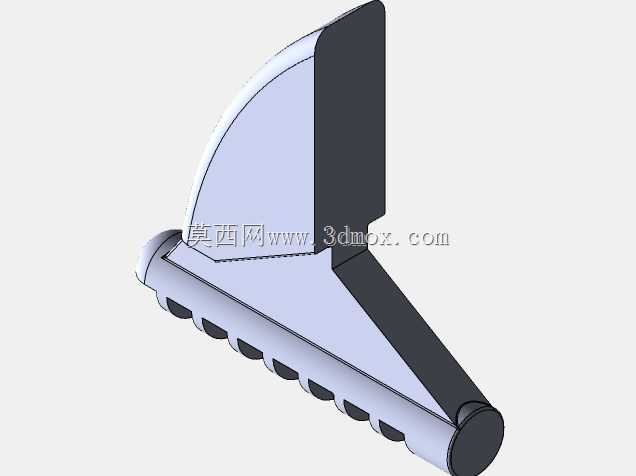

　　从功能特性看，扳手前端的固定颚与活动颚共同形成夹持开口，两颚工作面带有近似平行的咬合面，用于贴合螺母或螺栓的两个相对侧面。活动颚下方设有齿条，与横向布置的蜗杆啮合，转动蜗杆时，活动颚沿钳头导轨方向平移，从而实现开口尺寸的增大或缩小。这种调节方式行程稳定、操作直观，且蜗杆齿形具有自锁倾向，在施加扳转力矩时不易因振动而松退。模型中蜗杆区域的齿纹、活动颚的滑动槽以及钳头过渡圆角均得到体现，这些细节不仅决定外观真实感，也关系到实际产品中受力传递、耐磨性和装配间隙。长柄末端的挂孔可用于工具悬挂、整理和防坠绳连接，在工厂维修间、装配线旁和仓储工具板上都比较常见。

　　设计思路上，活动扳手需要兼顾开口调节范围、扳转强度和握持长度。钳头作为主要受力区域，截面通常比柄部更厚实，固定颚与柄身之间采用大圆弧过渡，以降低扳动时在根部产生的应力集中。活动颚与钳体导轨之间需要保留合理配合间隙，间隙过小会使调节卡顿，间隙过大则会导致夹持面错位、螺母棱角打滑。蜗杆安装槽的位置应靠近活动颚齿条，使齿面啮合充分，同时保证手指能够方便拨动。柄部在模型中呈现细长形态，其作用是提供力臂，使操作者以较小手部力量产生较大扭矩；但柄长并非越长越好，过长会增加工具重量和干涉风险，在贴近设备墙板、管路密集区或机柜内部时反而不便。实际选型时，需要根据目标紧固件尺寸、所需扭矩和作业空间选择扳手规格，大规格扳手适合管道、桥架和重型设备维护，小规格扳手则适用于仪器、小五金和狭小位置。

　　外形尺寸与安装边界方面，该类工具的关键边界包括总长度、钳头最大宽度、最大开口距离、柄部厚度以及蜗杆外露高度。三维建模时应重点控制钳头闭合与全开两种状态下的空间包络，尤其要检查活动颚移动到极限位置后是否仍与导轨、蜗杆和固定颚保持正确啮合。若用于虚拟维修场景，还需将扳手放入设备模型中进行干涉验证：柄部转动半径不能被周围管线、机架或护罩阻挡，钳头进入紧固件位置时应保证咬合面能够完全贴住螺母侧面，避免仅接触棱角造成滑脱。对于工具展示或产品设计用途，模型还应注意柄部侧面凹槽、端部挂孔、金属表面转折线和钳口齿纹等特征，这些元素能够增强成品的识别度。

　　在工程应用中，活动扳手并不替代定扭扳手或精密套筒，它更适合通用拆装和临时调节。使用时应让固定颚承受主要拉力方向，活动颚位于辅助侧，并在施力前尽量收紧开口，使钳口与紧固件贴合紧密。若开口调节过松，扳转过程中容易产生冲击载荷，损伤螺母棱角，也会加剧蜗杆和齿条磨损。模型结构表达若进一步深化，可补充活动颚与钳体的装配关系、蜗杆轴向限位、热处理区域标识以及手柄包覆方案，从而服务于五金工具设计、维修培训演示、工装工具库搭建和产品渲染展示等不同场景。
