工业边角余料自动切片裁切设备

　　该套设备面向木材加工、板材开料、家具制造以及木制品边角余料回收场景，主要处理生产线裁切后剩余的不规则条料、板边料和短尺寸木料。现场工况中，大板经过主锯切工序后会留下大量宽度不均、长度参差的边条，这类物料如果依靠人工二次锯切，不仅节拍慢，而且操作人员需要频繁靠近锯切区域，安全风险较高。该设备将进料、压料、锯切、出料和动力辅助单元整合在同一机架上，能够连续完成边角料的定厚或分段裁切，使原本难以直接利用的余料转变为规格相对统一的小木片、垫木条或再加工原料。

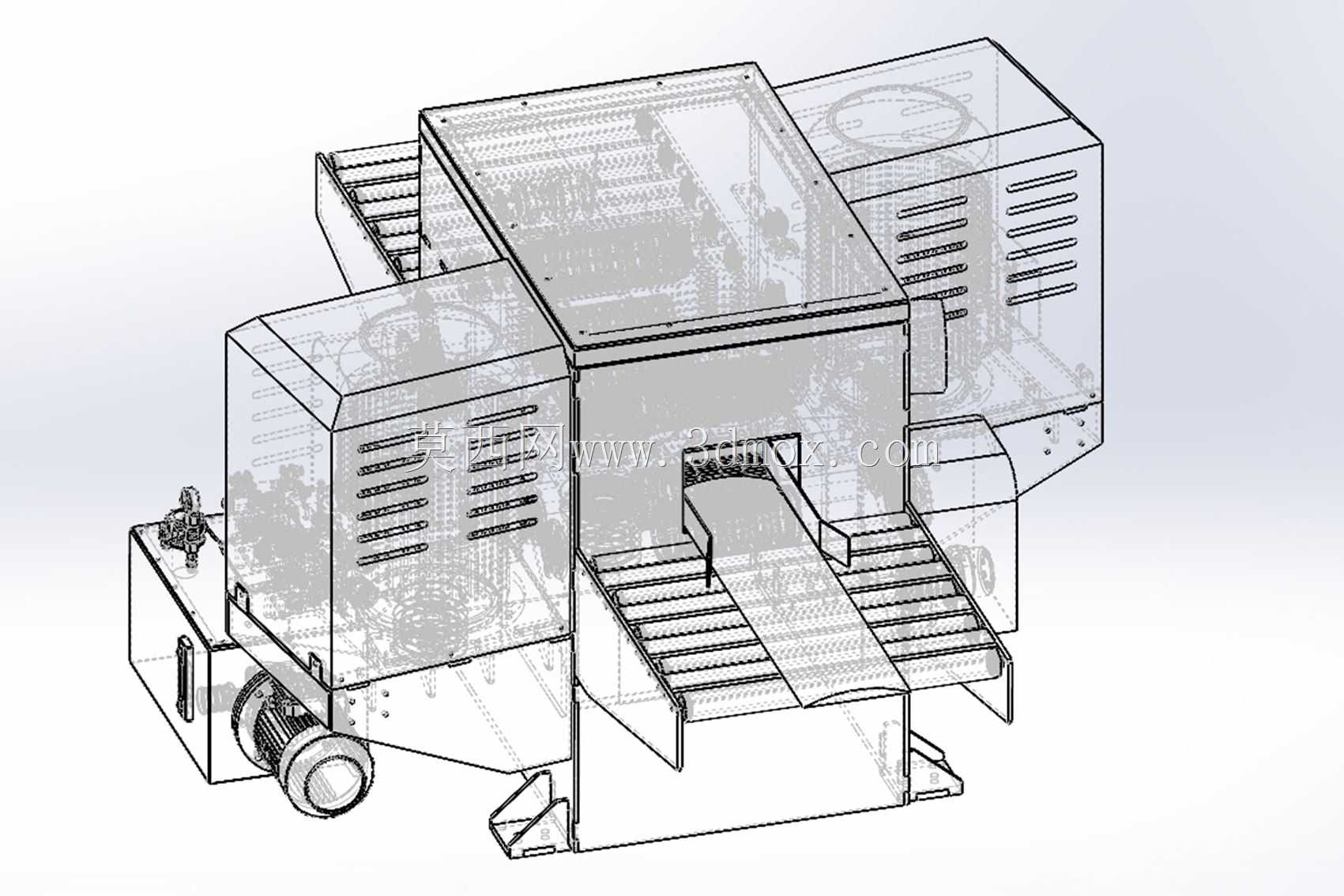

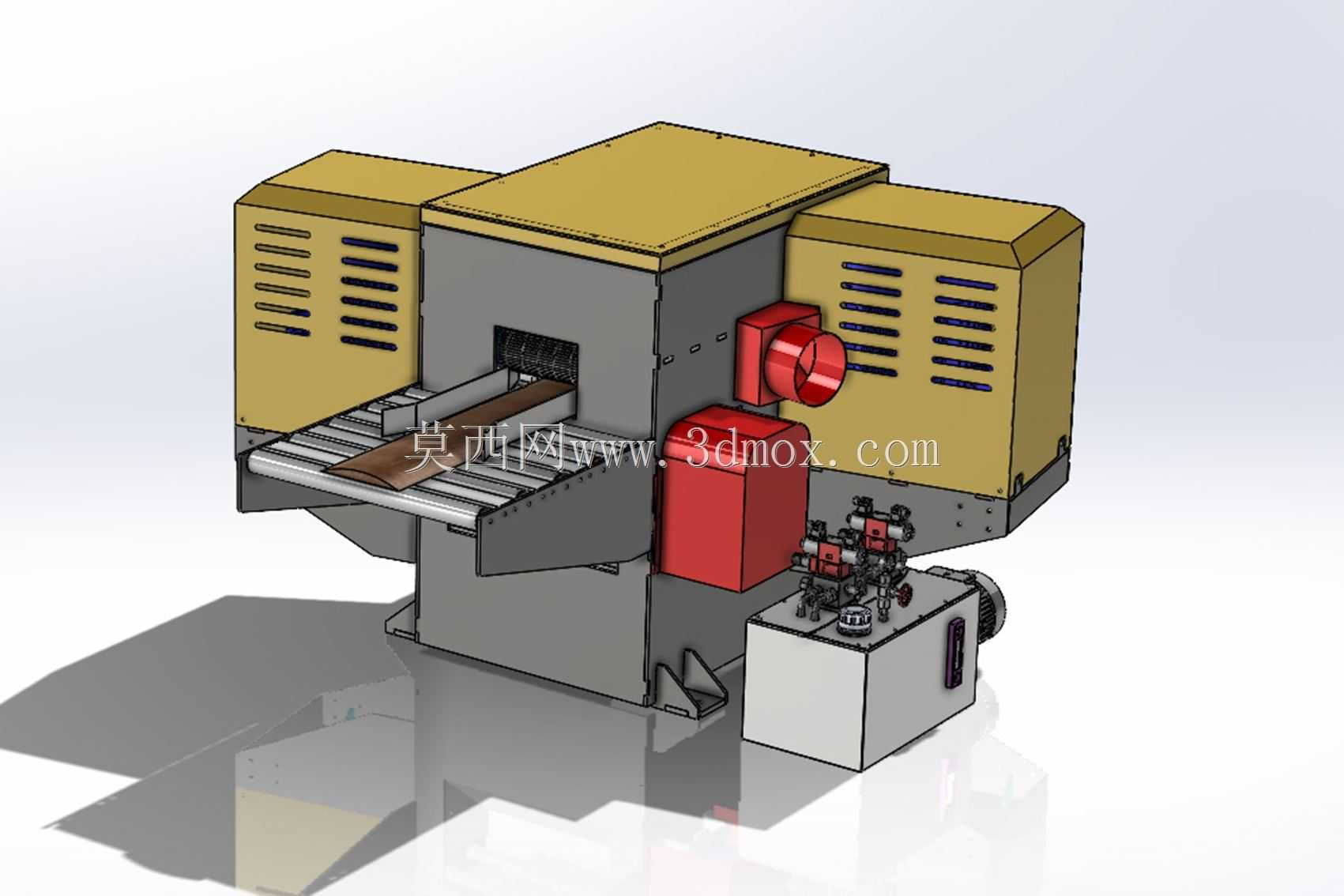

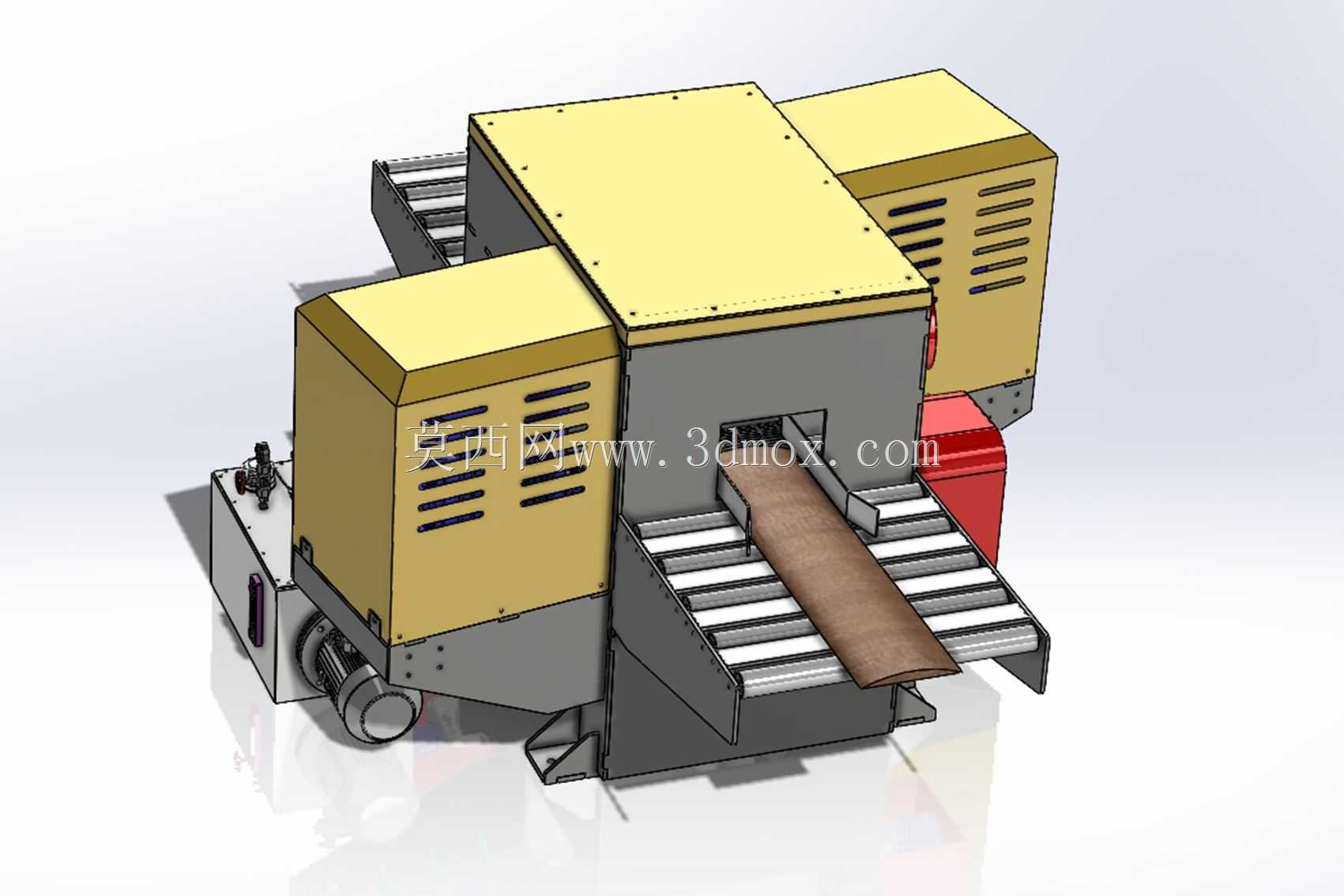

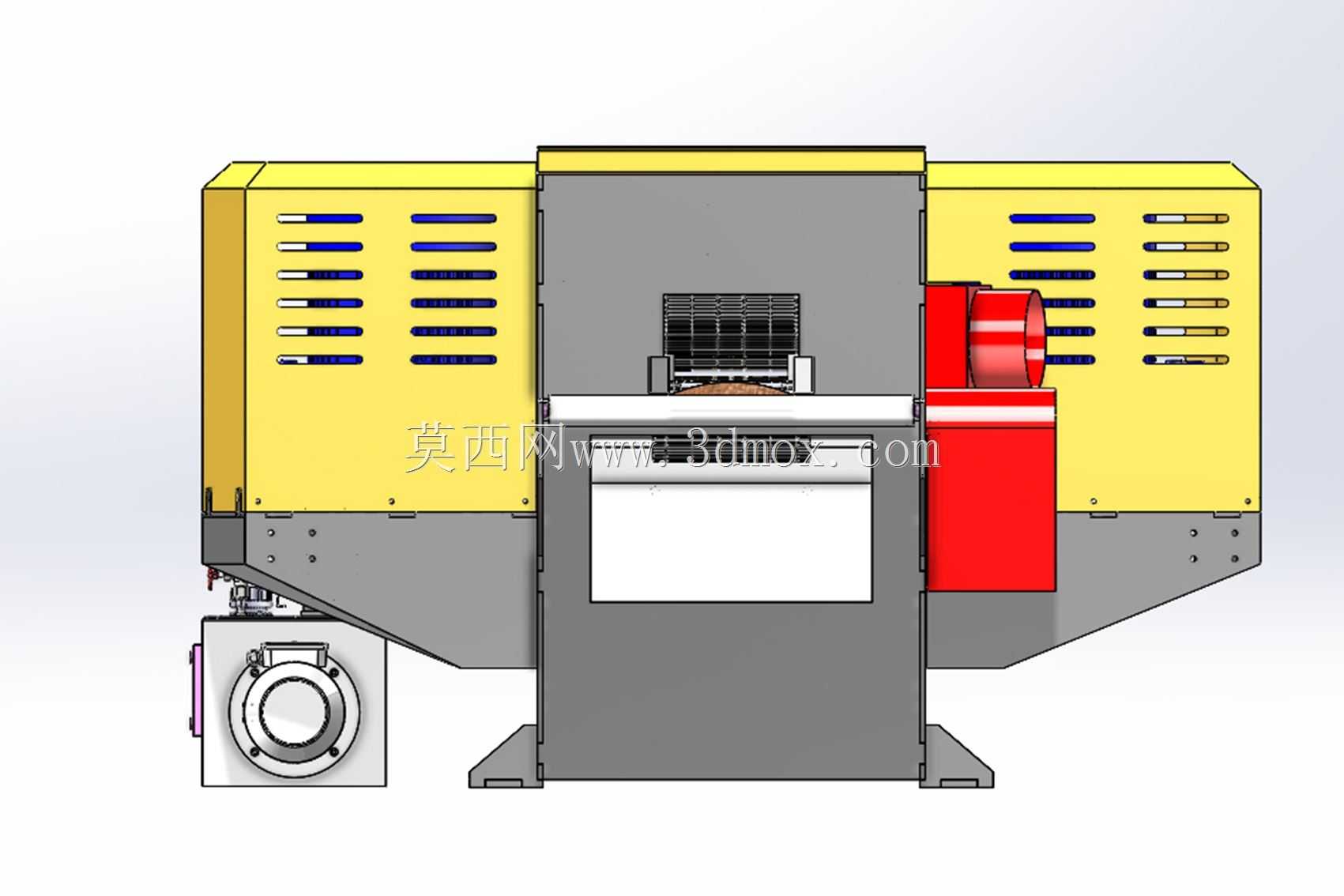

　　从整机布置来看，设备主体采用箱型焊接机架，中部为锯切工作腔，前方设置倾斜式进料输送面，物料可由人工或前段输送线推入。进料台面带有导向和承托结构，能够适应长条边料的连续通过；工作台开口处布置压紧与裁切机构，物料进入后先被限位，再由切削部件完成切片。机身左右两侧设置较大的防护外罩，罩体上开有通风槽，既用于内部传动件、切削部件和动力元件的安全隔离，也兼顾散热与检修拆装。外罩采用分段式外形，顶部盖板可拆，日常维护时能够快速暴露内部空间。

　　设备侧下方配置独立液压站，箱体、阀组、管路和执行元件在模型中均有体现。液压系统主要为压料或进给动作提供稳定推力，适合边角料尺寸波动较大的工况。相比单纯弹簧压紧或机械螺杆压紧，液压压紧在木料厚度变化时仍能保持较恒定的夹持力，可减少切削过程中物料弹跳、跑偏和崩边。管路沿机架侧面敷设，执行元件靠近工作腔布置，缩短了高压油路长度，也便于后期排查泄漏和更换密封件。

　　结构设计上，机架承担切削振动、物料冲击和压料反力，因此底部采用加宽支撑脚，立柱与工作台之间形成刚性封闭区域。进料口高度、输送面倾角和机身开口需要在建模时重点核对：倾角过小，物料依靠重力进入的顺畅性不足；倾角过大，则可能导致短料堆叠或冲入位置不可控。工作台面与切削区域的相对高度决定了人工送料姿态，也关系到前段输送带能否直接对接。模型中输送台向前伸出，两侧设有挡边，可防止窄条料从侧面滑落；出料方向与进料方向保持贯通，便于切片后的物料直接落入集料箱或下游输送设备。

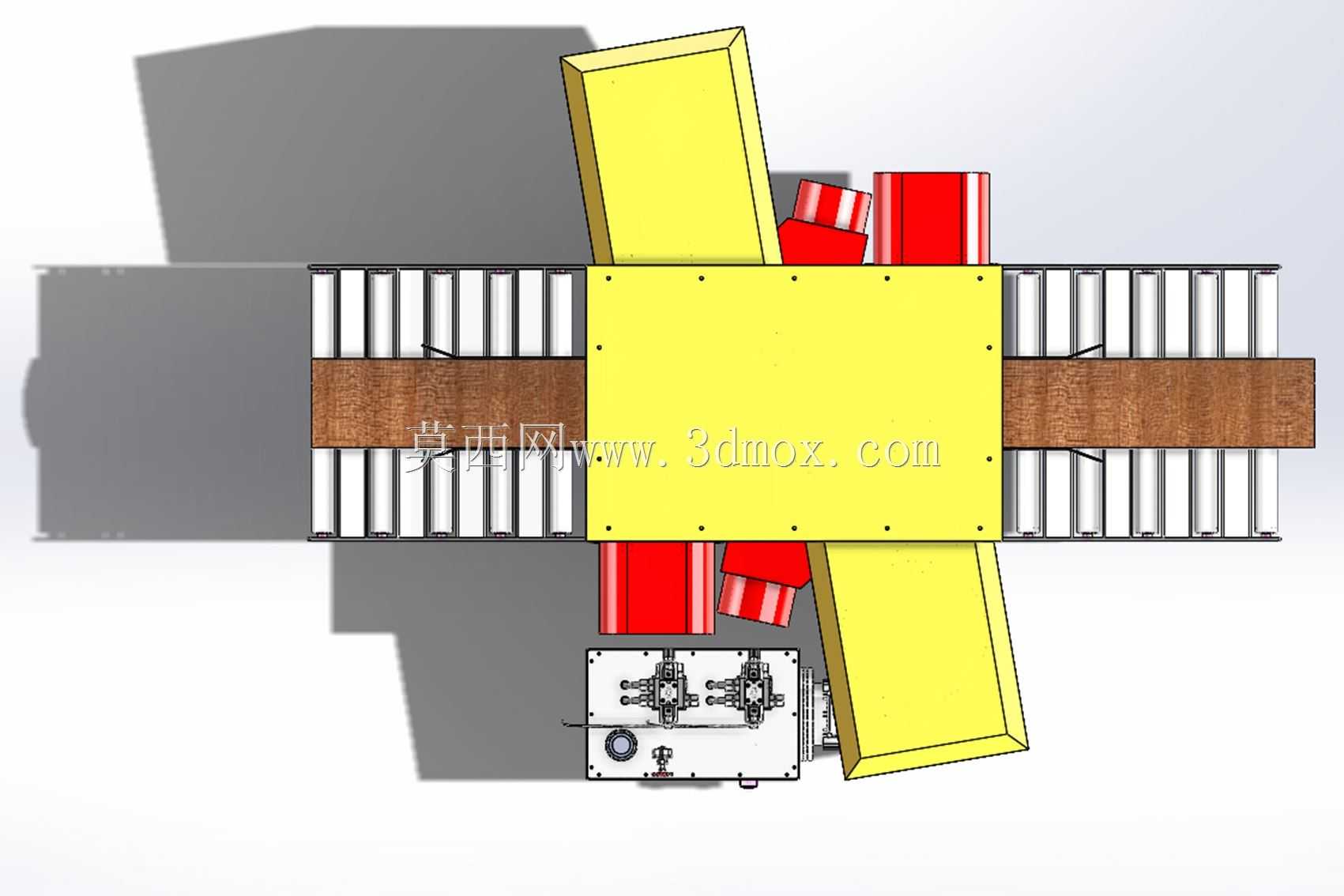

　　外形边界方面，该设备属于中型车间加工机械，长宽高需要结合现场通道、检修空间和安全围栏统一规划。机身左右护罩占宽较大，安装时不能贴墙布置，应为罩板拆卸、通风和液压管路维护留出侧向空间。前方进料台是主要操作区，需预留人员上料、清理废料和调整导向的位置；后方或下方出料区则要保证集料容器进出。液压站虽然紧邻主机，但在实际布厂时应考虑油液散热、加油高度以及电液控制元件的防水防尘。设备基础应平整坚实，地脚支撑位置需对应机架受力点，避免切削载荷传递到底架薄弱区域。

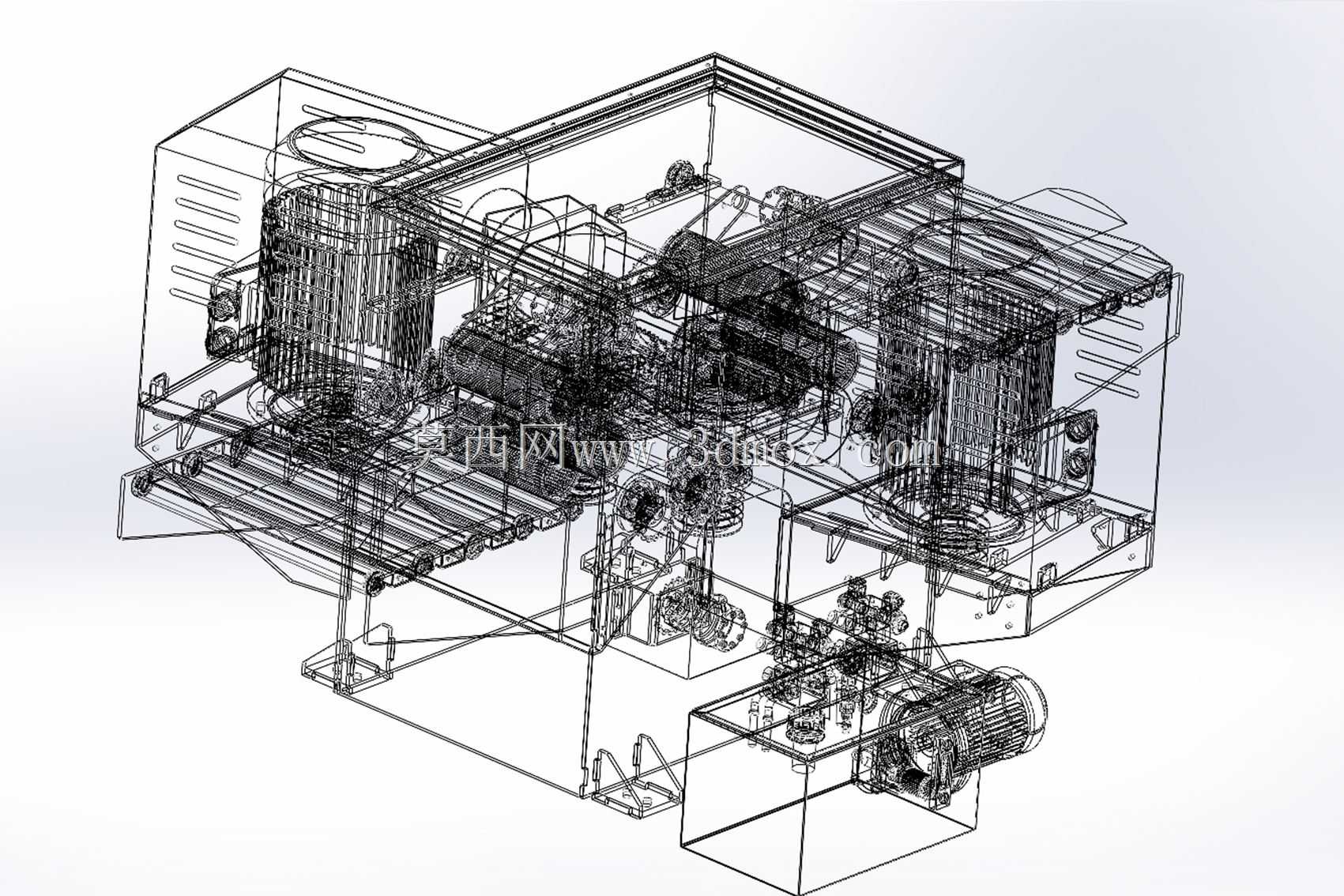

　　三维建模时可按功能拆分为主机架、进料输送组件、切削工作腔、左右防护罩、液压动力站、压料执行件和外部检修件几个模块。护罩不宜只作为外观件处理，其折弯边、安装孔、通风槽和可拆卸关系都应体现，因为这些结构直接影响现场装配顺序。切削腔附近属于安全防护重点，模型中应保留护罩与运动部件之间的安全距离，避免维修开口正对刀具运动方向。液压站与主机之间的软管走向需要预留弯曲半径，尤其在压料机构往复运动时，不能出现管路拉扯、摩擦机架或与锋利板边干涉的问题。

　　在实际选型中，这类设备更适合处理连续产生的板边料和木条，而不是大尺寸整板。进料宽度、切削高度、物料最小长度以及切片规格，是与工艺部门确认的核心边界。若前段来料中夹杂金属、砂石或过大块料，需要在进入切片腔前增加检测或分拣环节，否则会造成刀具损伤。对于多品种小批量车间，设备还应兼顾快速清理和换型，工作台面、导向件和压紧位置应便于人工调整。整体结构强调刚性、防护性和连续作业能力，模型对外部护罩、输送台、液压辅助系统及主机连接关系表达较完整，可用于设备布局评审、结构干涉检查、维护空间分析以及非标自动化产线对接参考。
