饼干装饰印花校准输送一体机结构

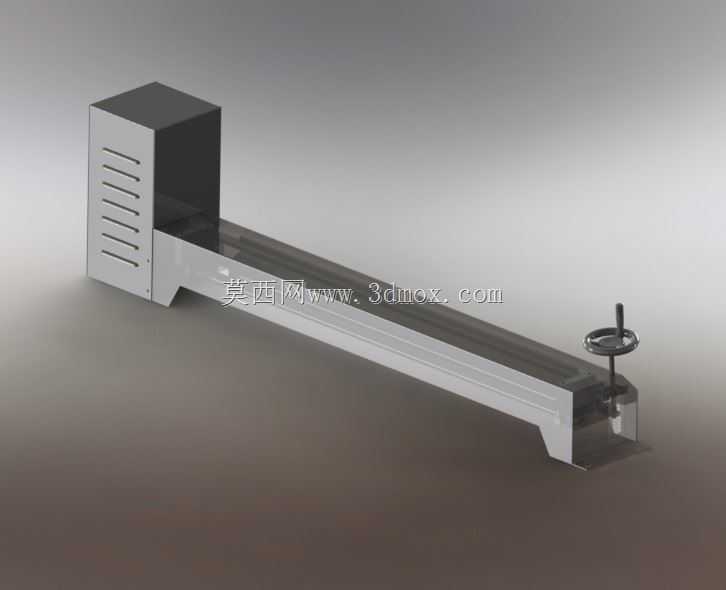

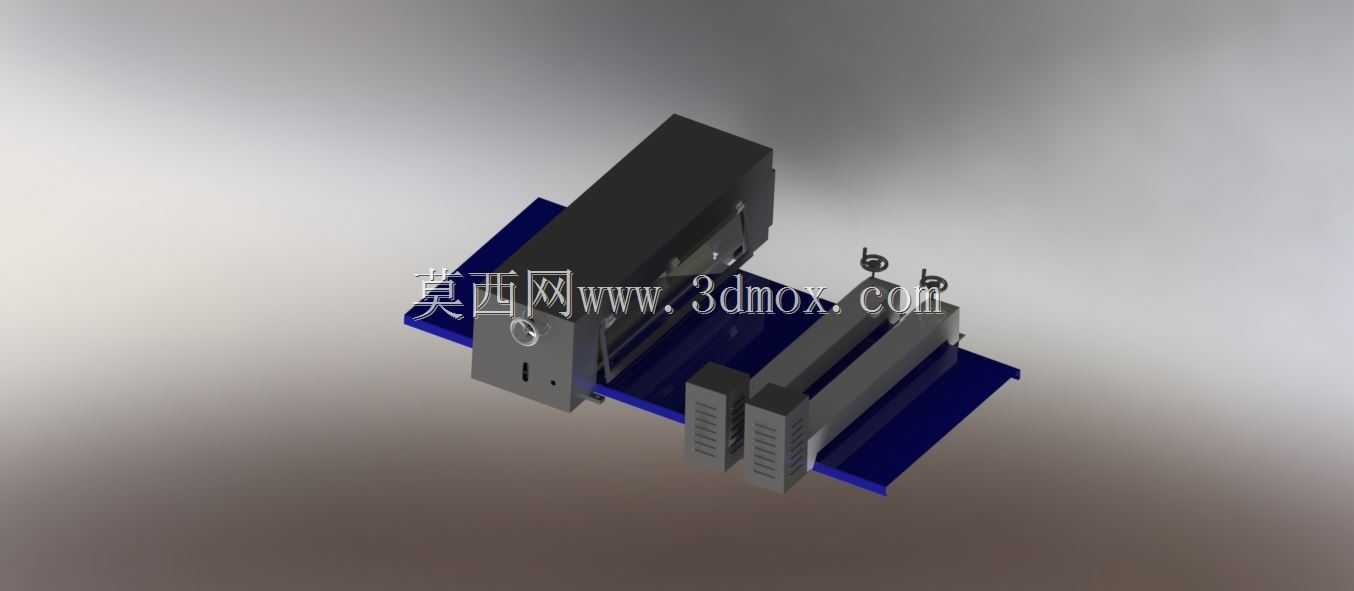

　　该设备面向烘焙食品后段装饰工序，核心解决饼干坯体从挤出、输送定位到表面图案压印校准的连续作业问题，常见于中小型饼干生产线、糕点加工车间的装饰工位，也可作为试验线配套单元用于花色饼干的小批量试制。现场布局上，设备沿饼干输送方向呈长条形排布，进料端对接饼干面团挤出机的出料输送带，承接刚挤出成型的软质饼干坯，中段设置双辊式校准输送机构，末端集成装饰印花执行单元，整体占地边界沿输送轴向约2.2米，横向宽度控制在0.8米以内，机身主体支撑高度适配常规食品生产线0.75-0.85米的操作面高度，底部预留可调脚杯安装位，可对接车间现有输送线的高度差，无需额外搭建增高机架。

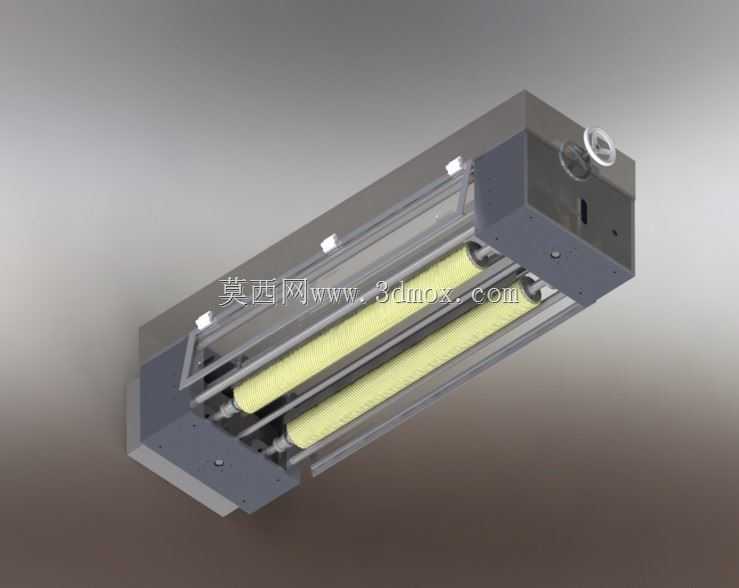

　　从功能实现逻辑来看，坯体进入设备后首先经过两侧的限位导向栏，将零散排布的饼干坯规整到输送中线位置，避免后续印花时出现偏位；中段的双输送辊采用差速微调设计，前级辊道速度略快于后级，可将前后紧挨的坯体拉开固定间距，间距参数可通过辊端的调节手轮手动校准，适配不同尺寸规格的饼干产品，辊面采用食品级防滑包覆材质，既不会粘黏软质面团，也能保证输送过程中坯体不发生滑移偏转。印花执行单元搭载可升降的模压支架，支架上可快速更换不同花纹的成型模头，模头下压行程通过侧边的刻度标尺进行校准，针对不同厚度的饼干坯可调整下压深度，既保证图案清晰压印在坯体表面，又不会压裂坯体结构；模头的升降动力采用气动驱动，气缸行程两端设置缓冲限位，减少下压瞬间的冲击，避免软质面团出现变形塌边。

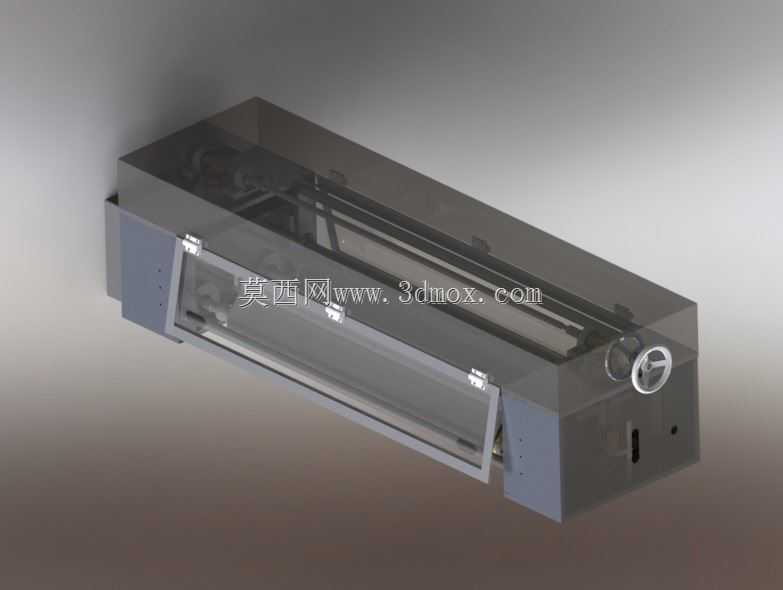

　　结构设计层面，机身主框架采用模块化拼装思路，输送辊组、印花支架、驱动电机三个核心模块均通过快拆螺栓固定在主底板上，日常清理食品残渣时可快速拆卸辊道和护板，满足食品车间的卫生清洁要求；所有与食材接触的部件均采用圆角过渡设计，无卫生死角，护板采用透明食品级板材，既可以实时观察内部坯体输送和印花状态，也能防止外部杂物落入输送区域。驱动部分集中布置在机身侧端的电控箱内，电机输出端通过同步带连接输送辊，传动部位全部设置防护罩，同时预留了自动化升级的传感器安装位，可后续加装光电计数、坯体到位检测元件，实现印花动作的自动触发，无需人工持续值守操作。设备的安装边界预留了两侧各0.3米的维护空间，端部预留0.5米的操作空间用于更换模头和调整校准参数，适配车间多设备并排排布的布局需求。
