夹心饼干挤出成型主机结构设计

　　这套三维结构围绕夹心饼干连续生产中的挤出与灌装工位展开，主体为卧式双腔成型主机，适用于烘焙食品产线中面团定量输送、夹心馅料充填以及坯料挤出成型环节。设备在产线布置上通常位于和面与压延工序之后、成型切割与烘烤前段，承担把混合均匀的面团稳定推送至成型通道，并同步将馅料注入面坯内部的任务，能够减少人工填料造成的重量波动，也便于与后续输送带、切块机构和烤炉入口节拍衔接。

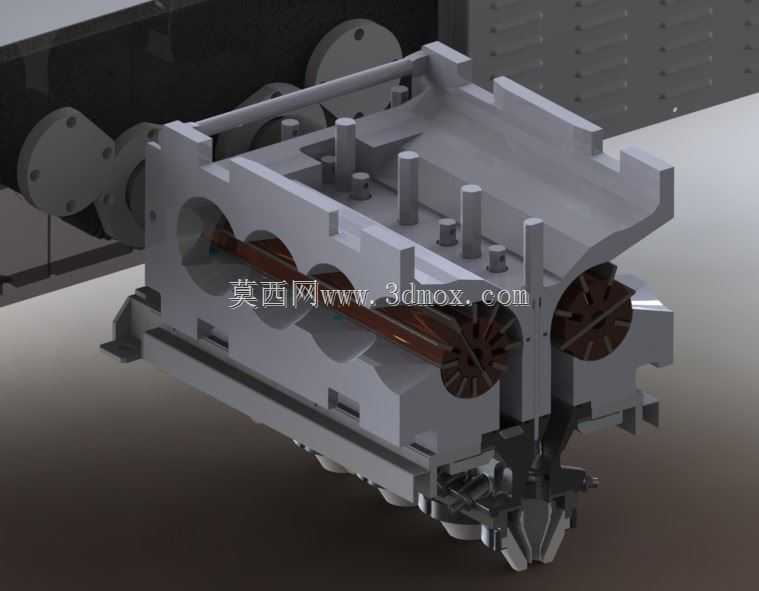

　　从结构组成看，模型重点表达了机架、挤出腔体、双输送转子、顶部堵辊组、进料接口、下部出料导向以及传动连接区域。主机腔体采用厚重的箱式承载形式，侧面设置大尺寸圆形工作腔，内部布置带叶片的输送转子。转子旋转时将物料沿轴向连续推进，叶片形状和腔体内壁间隙需要兼顾推送效率与物料残留控制；对于面团这类黏弹性物料，间隙过小会增大挤压负荷并造成温升，间隙过大则容易出现回流和出料不稳，因此在建模时需要保留转子、腔体、端盖和密封位置的装配关系。

　　顶部堵辊组是该设备中较关键的功能单元，主要用于限制物料在进料和预压区域的异常上返，同时对进入挤出腔前的面团进行辅助压实。堵辊与主输送转子之间形成可控的物料通道，使面团在进入双腔前保持较均匀的密实度。对于夹心饼干工艺，面坯内部若夹带空气，烘烤后容易出现空心、分层或夹心偏移，因此该区域的结构不能只按普通输送机处理，而要结合物料流动方向判断堵辊直径、辊面形态以及支承轴的位置。模型中顶部多根立柱和支承座体现了辊组安装、检修和轴向定位的空间需求，设计时应保证轴承座拆装路径不被上方料斗或管路遮挡。

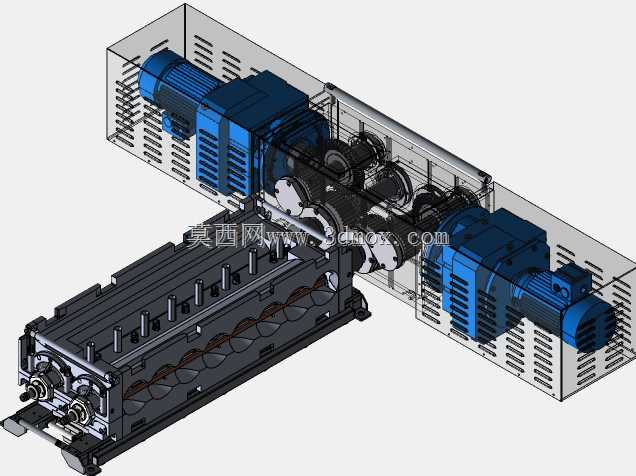

　　双工作腔并列布置有利于提高单位时间出料量，也使两种物料或同一物料的双流挤出保持同步。腔体端部可见转子轴伸和联接结构，外侧需要预留减速电机、链轮或齿轮传动的安装位置。三维布局时不能只关注主体外形，还应核查传动侧维护空间：联轴器护罩、链轮张紧位置、润滑点以及传感器走线均应在设备边界之外留出操作距离。若设备直接安装在食品车间，还需考虑地面清洗、排水坡度和机架支脚调平，底架不宜形成大面积积液平面，支承腿与连接板应尽量减少隐蔽缝隙。

　　进料区域位于设备上部，适合与缓冲料斗或定量供料装置对接。面团在料斗中容易架桥，模型上方接口的尺寸和位置决定了后续料斗锥角、搅拌破拱机构以及加料高度。若料斗出口过于靠近堵辊，物料可能被瞬时压实导致电机负载突增；若出口过高或过窄，又会造成供料不连续。结构设计时应把料斗出口、堵辊啮合区和挤出转子进料段作为一条物料通道校核，而不是孤立绘制单个零件。

　　下部出料端设置了收拢和导向结构，用于把挤出后的夹心面坯引导至输送或切割工位。该部位需要与后续皮带线高度匹配，出料口形状会影响坯料断面稳定性。对于需要保持夹心居中度的产品，内腔流道应避免急剧变径，防止面皮和馅料流速不一致。设备外形在长宽高方向均属于中型工业主机尺度，运输时需确认腔体、转子和底架能否整体进厂，检修时则要考虑转子从侧向抽出所需的水平空间，因此厂房布置不能仅按设备静态占地画线，还应在传动侧和抽辊侧预留维护区。

　　建模表达上，该作品完整呈现了食品挤出设备从物料进入、辊压防返、双转子推送到下端出料的机械逻辑，适合用于结构方案评审、产线布局干涉检查以及非标食品机械设计参考。
