食品颗粒撒布搅拌加工设备

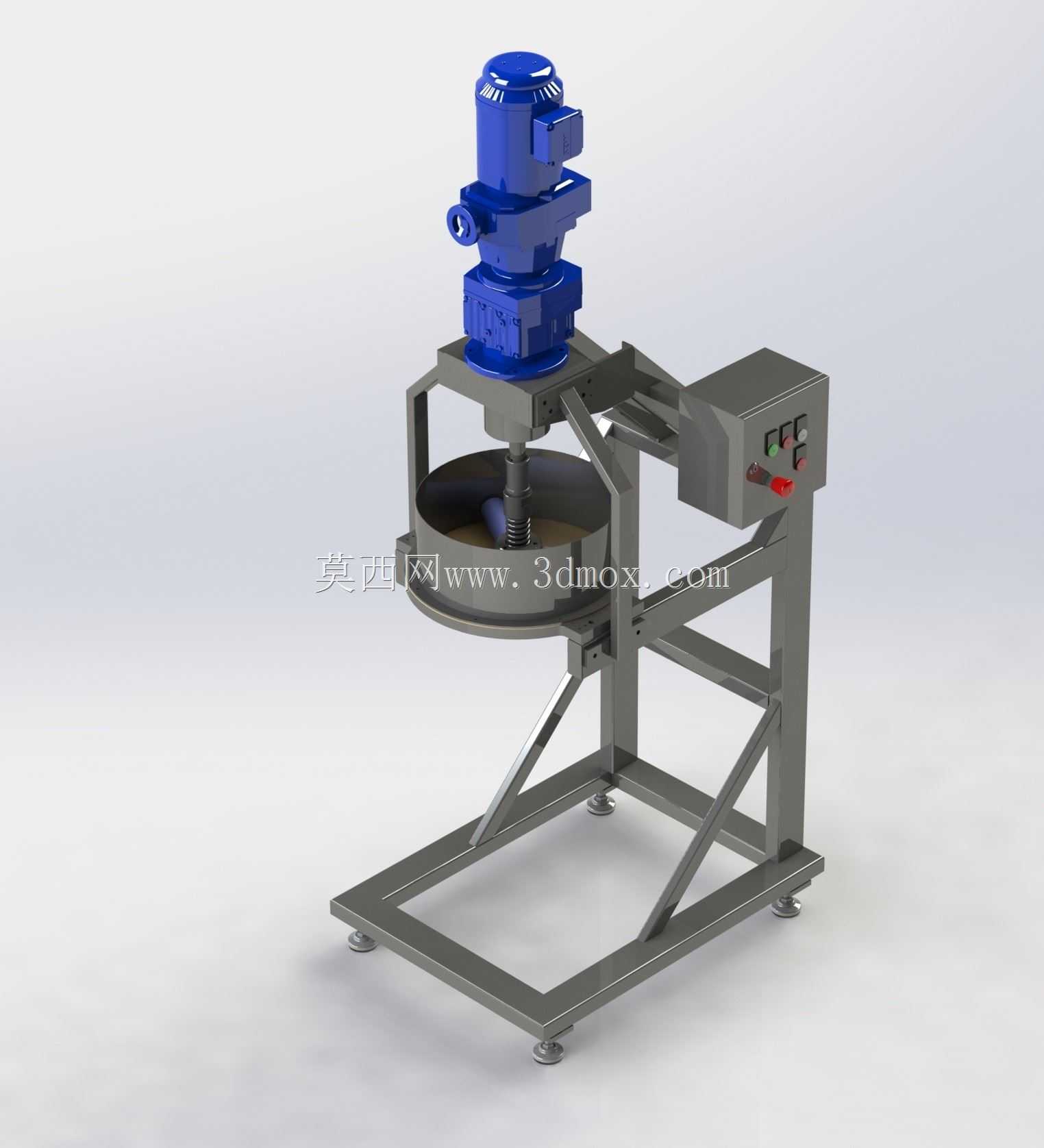

　　该设备面向烘焙、糖果、巧克力及休闲食品小批量加工场景，主要用于将颗粒状、碎粒状或半流体辅料均匀撒布在蛋糕、饼干、意面、巧克力坯体等产品表面，也可完成低速混合、蘸覆和表层整理作业。整机采用立式悬臂布置，上部驱动单元通过减速机构带动工作轴旋转，工作端伸入圆形料盘内，对盘中物料进行搅动、推送和均布；料盘承接原料并限制物料外溢，侧面控制箱集中布置启停、调速和急停元件，方便操作人员在设备旁直接调整运行状态。

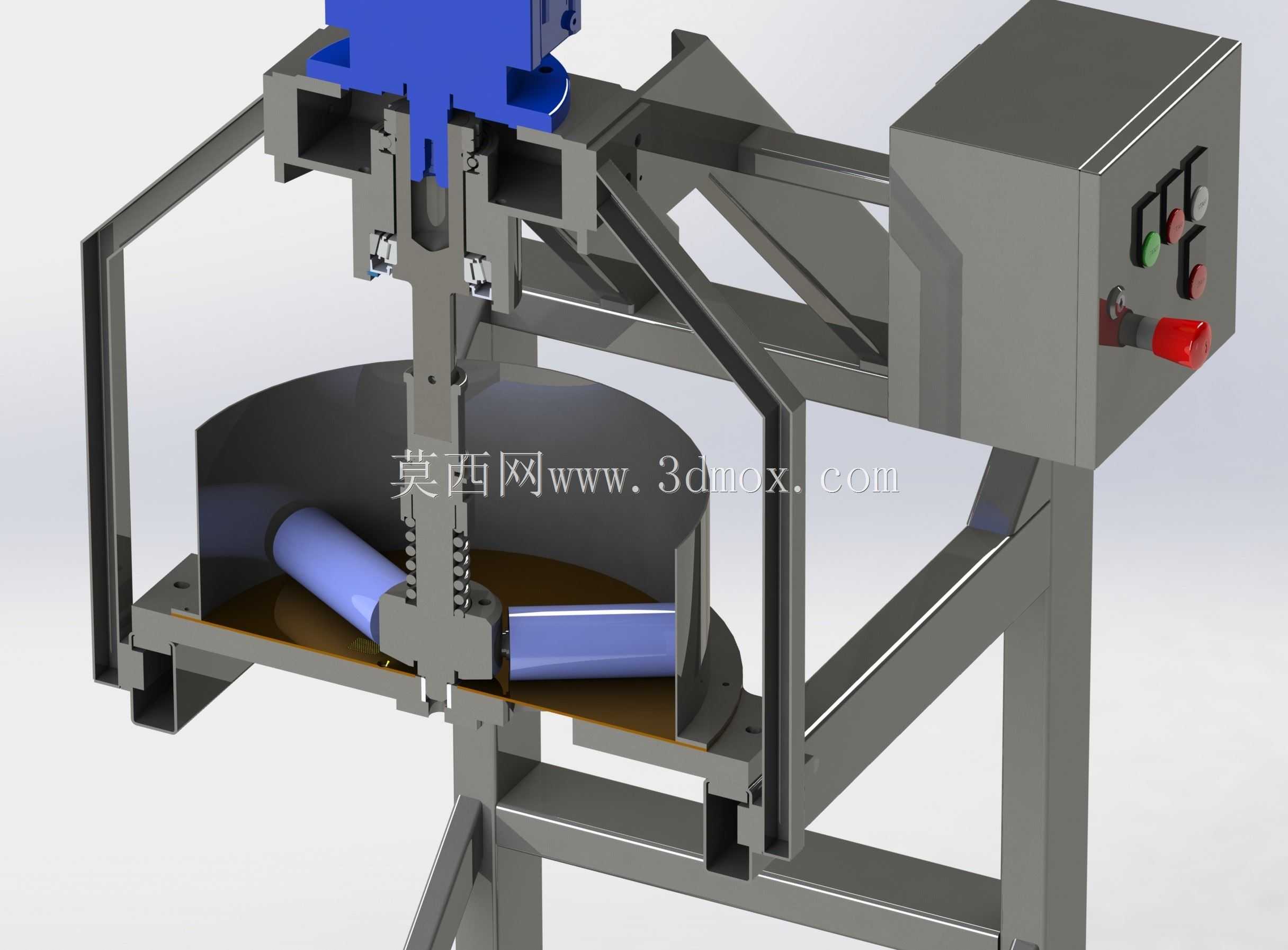

　　从结构设计看，机架由方管焊接成矩形底框和竖向支撑框架，底框四角设置可调支脚，用于补偿地面不平并稳定整机高度；斜向撑杆连接底框与立柱，形成三角形受力路径，可降低搅拌轴工作时的扭转变形和机架摆动。上部电机与减速机通过安装板固定在悬臂端，轴线与料盘中心基本重合，便于搅拌部件垂直进入工作区域。圆形料盘采用浅盘式结构，盘壁高度兼顾物料容纳量与清理便利性，盘底与工作轴之间预留间隙，避免颗粒积压和刮擦。控制箱安装在机架侧方，按钮和指示灯朝向操作位，线缆沿机架走向布置，外部走线简洁，后期维护时容易检查接线和更换元件。

　　设备的实际用途集中在食品表层装饰和辅料添加工序。对于巧克力碎、坚果粒、糖粒、面粉类混合料，工作轴旋转时可将团聚物料打散，并通过叶片或螺旋结构把颗粒带起、铺开，使物料以较稳定的状态落到待加工产品表面。若用于酱料或粘稠原料，低速大扭矩输出能够减少飞溅，同时保证盘内物料循环，避免局部沉积。与纯人工撒料相比，该结构能够降低操作者重复翻动料盘的劳动强度，并使撒布节奏更加稳定；与大型连续生产线相比，它更适合实验室、门店、小型工坊以及换品频繁的生产单元，设备占地小，转产时只需清理料盘和接触物料的工作部件。

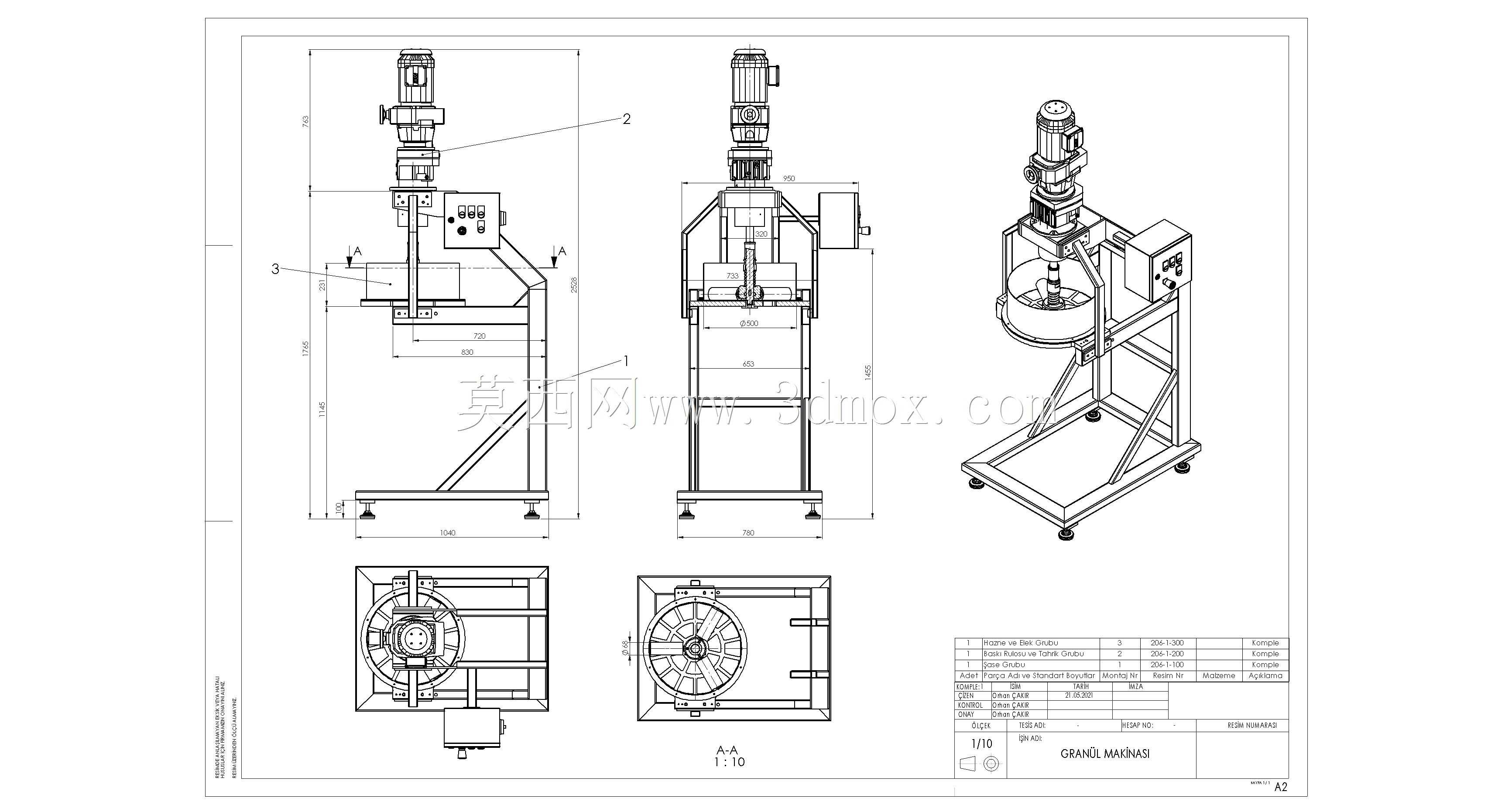

　　建模时需要重点表达驱动、支撑、料盘和控制箱之间的装配关系。底框长度和宽度决定安装边界，竖向框架高度决定检修空间和操作高度；料盘直径是外围尺寸的核心，操作侧应预留人员取放盘体和清理残料的空间，后侧及电机上方应留出散热和吊装维护距离。可调支脚不仅体现水平调节功能，也影响整机最低点与地面的间隙。搅拌轴、联轴器、减速机和电机应保持同轴关系，悬臂安装板需体现足够厚度和连接孔位，以反映驱动部件的承载方式。料盘与机架之间建议体现定位支撑或可拆卸结构，因为食品加工场景中料盘需要频繁清洗，若模型中只做成固定一体，会弱化设备的真实使用逻辑。

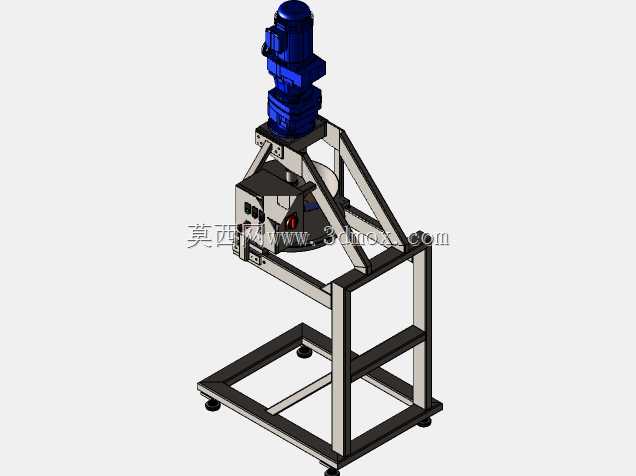

　　外形方面，整机轮廓近似“底框—立架—悬臂—圆盘”的组合，底部矩形框架提供稳定支撑，上部驱动装置位于圆盘正上方，侧置电控箱使重心略向机架一侧偏移，因此底框尺寸和支脚跨距需要与上部载荷匹配。搅拌部件位于料盘中心区域，叶片形状不宜过度复杂，重点表现其与盘底、盘壁的安全间隙。三维结构中还应保留紧固件、电机接线盒、控制按钮、急停开关、支撑脚盘等细节，这些元素能够体现设备的可装配性和工程完整性。

　　在选型和结构复核时，需要关注驱动功率与物料粘度的匹配、减速机输出转速、轴端密封以及机架刚度。食品加工环境常伴随清洗和潮湿，接触物料区域宜采用耐腐蚀材料或便于清洁的表面处理；非接触机架则可采用焊接钢结构并做防护涂层。料盘边缘应避免形成难以清理的死角，搅拌件与盘体之间应保证拆装方便。该模型适合用于食品机械方案展示、小型加工设备结构教学、搅拌撒布机构原理验证以及非标自动化设备前期布局参考。
