巧克力片料翻面整理输送专用设备

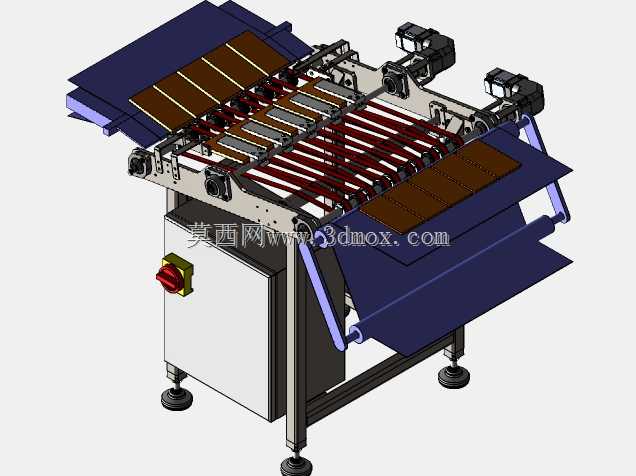

　　这套三维结构对应的是巧克力后段整理工序里的片料翻面输送设备，主要布置在冷却脱模工位与摆盘、内包或叠层工位之间，用来承接连续输出的薄片状巧克力坯件，在输送过程中完成姿态翻转、行列归位和有序出料。现场常见的工况是巧克力片从冷却隧道或脱模机构出来时，带花纹面与后续包装要求的朝向不一致，若依靠人工逐片翻面，不仅节拍受限，还容易在高温车间里因手温造成表面融化、指纹残留和边角磕碰。该设备把夹持、翻转、输送和导向整合在同一台机架上，坯件进入工作区后由红色柔性承托条和限位结构形成稳定通道，翻转模组带动成排片料转过设定角度，再把物料交接到下游输送面，整个过程避免硬质金属直接压触巧克力装饰面。

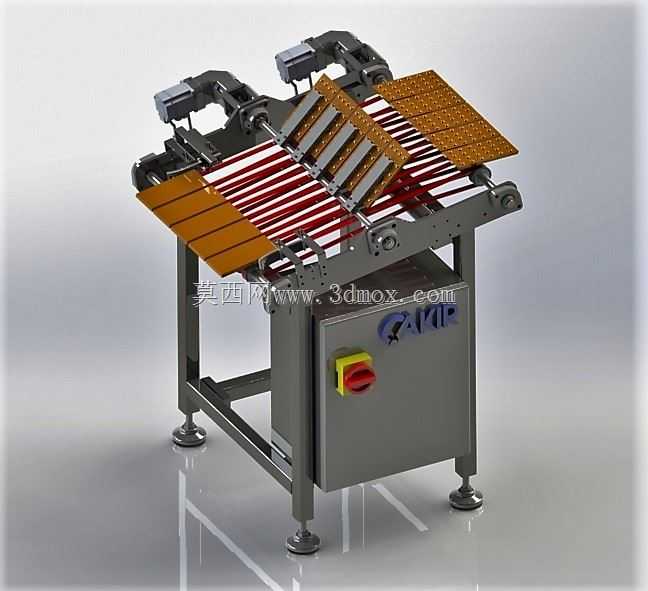

　　从结构布置看，设备下部采用方管焊接机架，四根可调支脚承担整机载荷并用于现场水平校准，支脚底部的圆盘脚垫可分散对地压力，适应食品车间环氧地面或不锈钢平台的安装条件。机架中部设置电气控制箱体，正面布置急停按钮和状态标识，箱体内部预留接触器、继电器、端子排及小型控制器的安装空间，检修面朝向操作侧，便于日常点检。上部工作区由两侧墙板、传动轴、轴承座、同步带轮和夹持翻转组件构成，两套翻转执行模组对称布置在输送路径上方，模组通过线性导向件和驱动元件实现升降与翻转动作的配合，保证片料在被夹持时不会因单侧受力而滑移。

　　设计这类设备时，首先要处理的是薄脆物料的低应力夹持问题。巧克力片厚度小、边缘强度低，夹持力过大容易产生裂纹，力过小则翻转时会脱落，因此承托与压持面采用长条状柔性元件，通过多根平行条带分散接触压力，而不是使用整块平板压住物料表面。条带之间留出空隙，既能减少与巧克力花纹面的接触面积，也便于碎屑下落和清洁。翻转路径上设置了橙色导向板，板件按物料外形和运动轨迹排布，入口处呈开放姿态，方便成排片料进入；翻转后导向板把物料引导到下一输送段，减少叠片和偏位。对于不同规格的片料，导向板、限位宽度和夹持高度可通过紧固件调整，使同一台设备覆盖多种排距和尺寸。

　　传动设计上，输送轴两端采用带座轴承支撑，轴端通过链轮或同步带轮与动力源连接，输送速度可与上游脱模节拍匹配。翻转模组的动作需要与输送位置保持时序关系，物料到达夹持区后输送面可按工艺要求短暂停稳，夹持元件下降并固定片料，翻转架旋转完成正反面转换，随后夹持元件释放，物料继续随输送线离开。若用于连续高速产线，也可通过凸轮轨迹或多工位排布减少停顿，使翻转动作嵌入输送节拍之中。三维建模时需要重点核对翻转架在极限角度下与导向板、输送条带、机架墙板之间的安全间隙，尤其要避免旋转件与薄料边缘发生刮擦；同时检查驱动元件、传感器和检修门的操作空间，保证人员在不拆除主体结构的情况下完成条带更换和表面清理。

　　外形边界方面，整机呈立式窄幅布局，占地面积主要由上部输送宽度和下部机架投影决定，长度方向覆盖进料、翻转、出料三个区段，宽度方向需在主机外侧预留操作与维护通道。安装时不仅要核对设备自身脚杯位置，还要确认上下游输送线的高度差、对接中心线和物料过渡间隙；进料端过高会造成片料跌落崩边，过低则可能形成卡料缝隙。电气走线应沿机架内侧或线槽布置，靠近食品接触区的部件需便于擦拭，外露紧固件尽量采用不易积料的形式。

　　在实际应用中，该类翻面机可服务于排块巧克力、涂层饼干、薄片糖果和夹心制品的后段生产线，尤其适合要求装饰面统一朝向、正反面检测或包装入盒的场景。结构设计的核心不在于复杂动作堆叠，而在于让柔性夹持、稳定翻转、连续输送和快速清场之间形成可靠配合，使易碎片料在高速转换姿态时保持完整，并为后续自动包装提供整齐一致的来料状态。
