晶圆切割摊平输送一体机结构

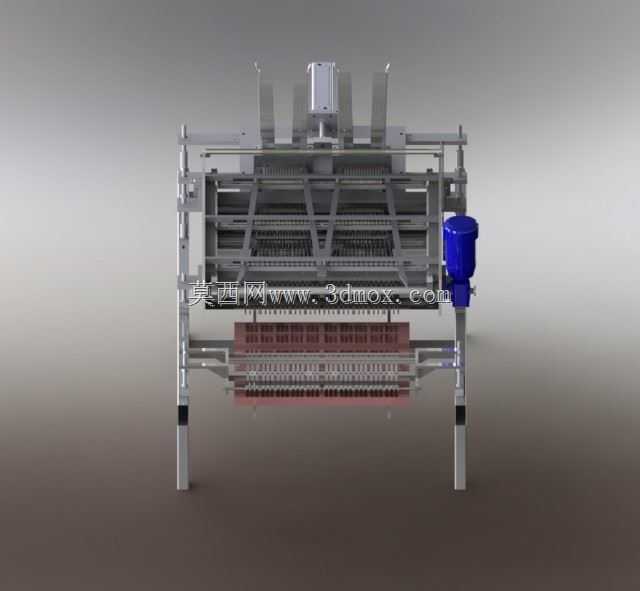

　　这套三维结构面向薄型片料的连续摊平、定长切断与对位进料工序，原型场景常见于烘焙产线中整块威化饼坯的分切后整理，也可迁移到晶圆薄片、柔性覆膜板材的平铺输送工位。整机以方管焊接机架作为承载基础，机架支腿采用矩形钢管拼焊，底部预留调平脚垫安装位，现场布置时可通过地脚螺栓固定在洁净车间或食品生产车间的地坪上，整体长度方向沿物料输送走向延伸，宽度方向覆盖上料、摊平、裁切、出料四个功能段，机架横梁上分段安装直线导轨与输送托板，各功能模块沿导轨轴向排布，避免跨工位干涉。

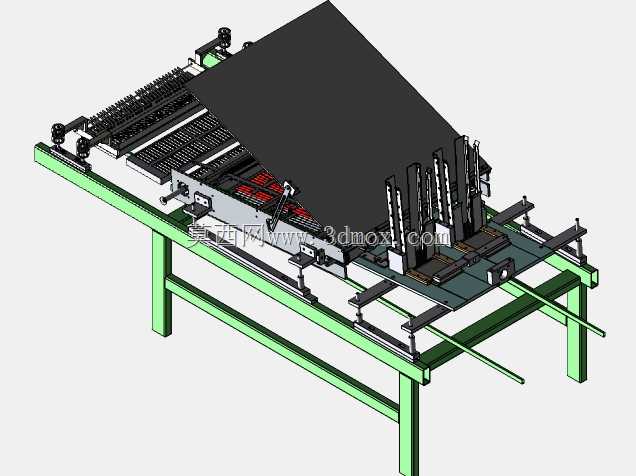

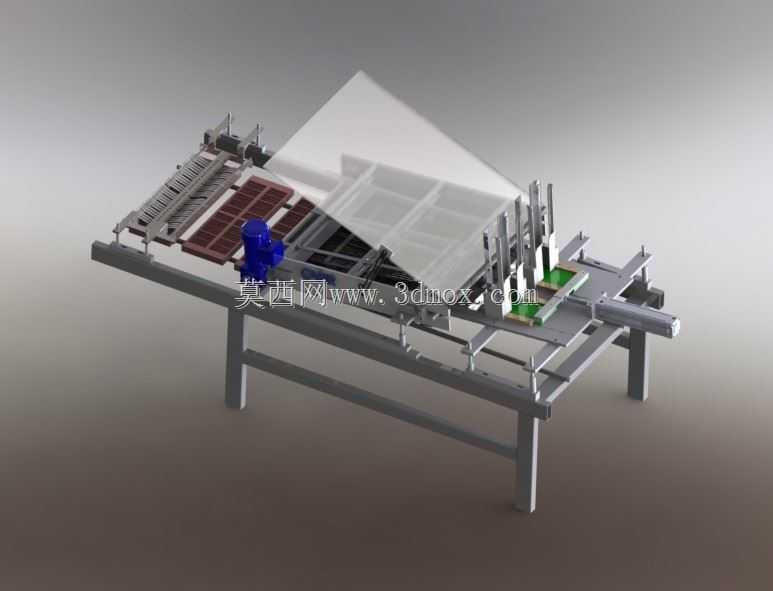

　　从物料流向来看，待处理的成叠薄片状坯料先由左侧上料段送入，上料段设置带挡边的链板输送结构，侧边装有可调导向条，可根据片料宽度手动调整导向间距，防止坯料在送入过程中偏移。上料段旁布置蓝色驱动电机与减速组件，动力通过同步带传递到输送辊，转速可配合产线节拍调整，保证片料以稳定速度进入中间摊平工位。摊平工位是整机的核心结构，上方设置可翻转的透明防护挡板，既可以在设备运行时阻挡碎屑飞溅，又能直观观察内部片料铺展状态；挡板下方对应多层柔性压片与整平辊组合，当褶皱或堆叠的薄料经过时，交错布置的压条会先将片料表面捋平，整平辊再以轻微压力贴合料面，把片料间夹带的空气挤出，让整块坯料平整贴附在输送托板上，避免后续裁切出现偏斜、碎边。

　　裁切工位布置在摊平段下游，机架上安装横向裁切执行组件，包含直线驱动缸、切刀安装座与对位挡块，当摊平后的片料输送到设定长度时，对位挡块升起对料边进行定位，切刀沿横向导轨完成定长切断，切断后的单片坯料继续向右侧出料段输送。出料段设置多组竖向导向柱与分层托叉，可将裁切完成的片料逐片堆叠整理，托叉的间距可根据片料厚度调整，适配不同规格的薄型工件。整机的气动管路与电气走线均沿机架内侧的线槽布置，横梁侧面预留传感器安装孔位，可在各工位加装光电检测元件，实现缺料、堵料、到位信号的采集，配合外围控制系统完成全自动连续运行。

　　在结构设计思路上，这套设备优先保证薄料输送过程中的平整度，所有与物料接触的托板表面均做光滑处理，避免刮伤脆质片料；机架采用分段拼接形式，各功能段可单独拆解运输，现场组装时通过定位销保证导轨的同轴度，降低安装调试难度。设备的操作维护空间集中在机架前侧，驱动电机、裁切组件、整平辊的检修位置都预留了足够的操作距离，日常更换易损件时不需要拆解整体机架。安装边界方面，整机四周需预留不小于八百毫米的维护通道，上方透明挡板翻开时的回转空间要避开车间管线，进料端与上游供料设备对接时，输送面高度可通过支腿脚垫在小范围内调节，保证前后工位的料面平齐。出料端可直接对接下游包装或叠料设备，完成片料从整块摊平到分切输出的全流程衔接，整套结构完整还原了薄型片料处理设备的机械布局，对同类自动化产线的结构设计有直接参考价值。
