食品级立式可可浆料研磨分散机组

　　这套立式研磨分散机组主要面向可可浆料、巧克力基料、坚果酱以及高黏度膏状物料的连续化细磨工序，常见于烘焙原料车间、巧克力生产线、糖果配料工段和功能性食品浆料制备场景。设备将研磨腔体、驱动单元、进料导向、循环回流和机架支撑整合在同一底座上，整体采用立式紧凑布局，能够在有限的厂房面积内完成粗浆细化、颗粒分散和均质循环，减少物料在多台设备之间转运造成的温降、残留与污染风险。

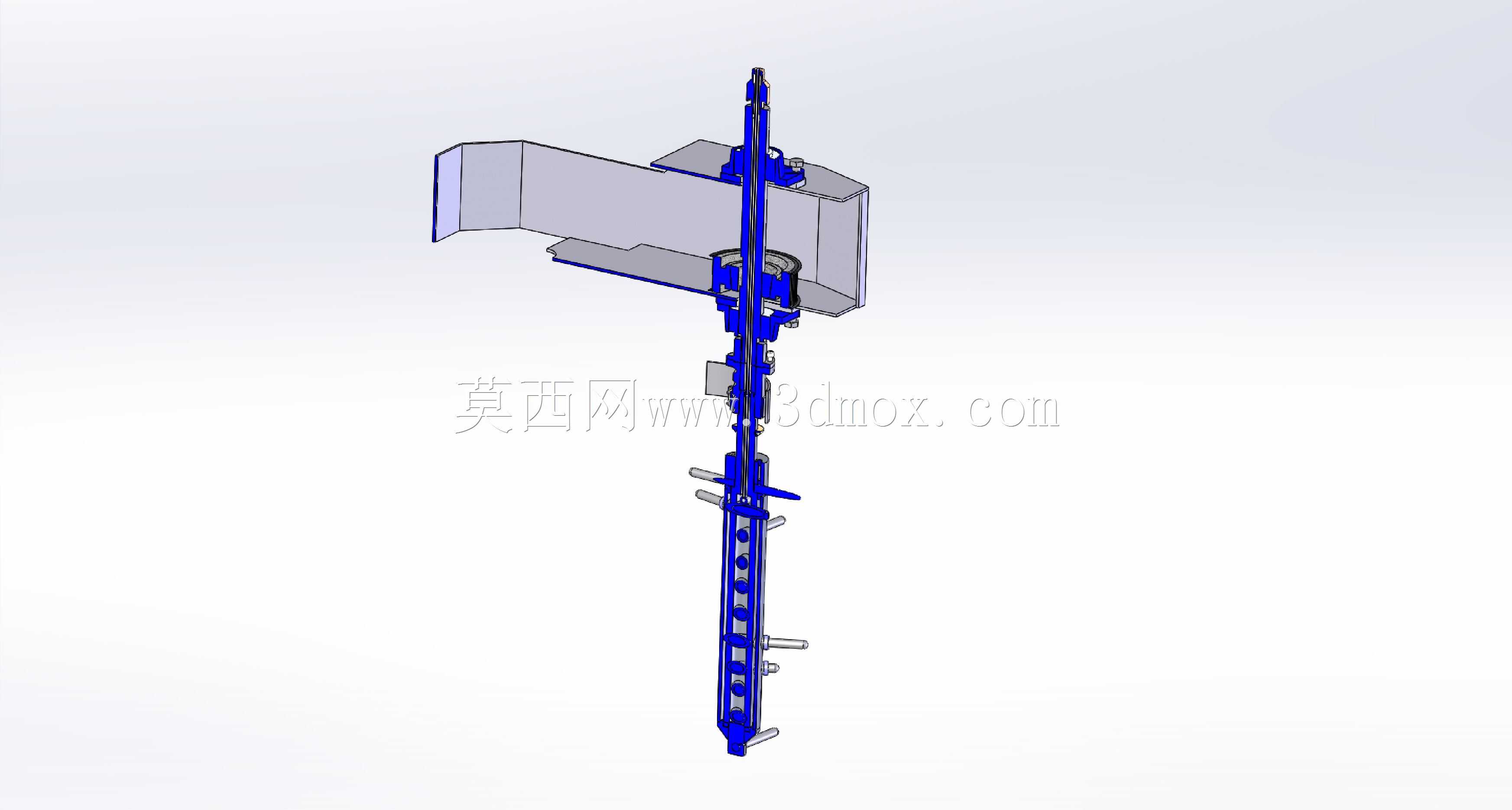

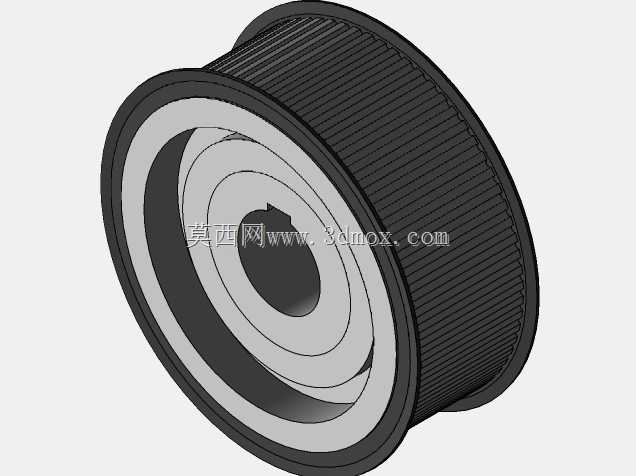

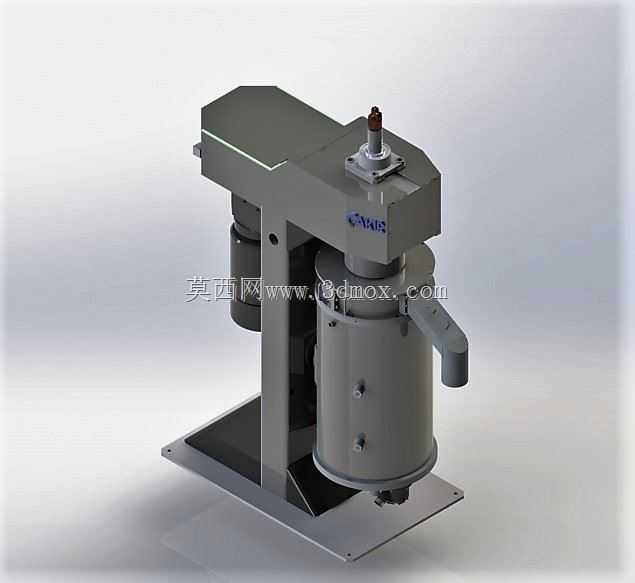

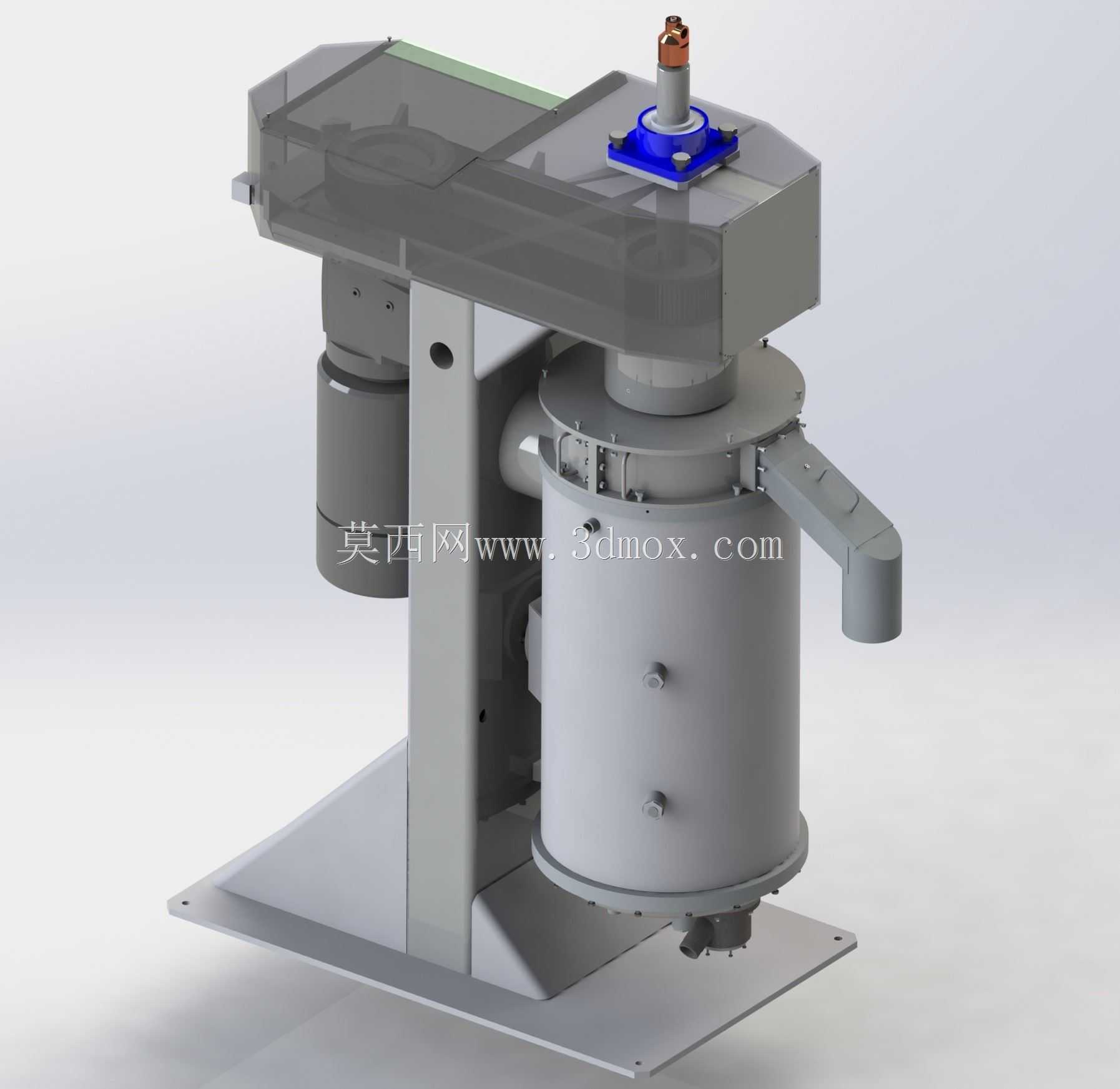

　　从现场布置角度看，下部圆柱形研磨筒体是整机的核心承压与工作区域，筒体通过法兰环与上部传动箱体连接，侧面预留检修接口和排料通道，底部设置支撑与出料结构。筒体外部保留多组紧固点和定位凸台，既方便内衬、研磨盘、筛网等易损件拆装，也便于在维护时沿轴向完成内部件抽出。上部驱动组件偏向机架一侧布置，电机、联轴器和主轴传动段藏在半封闭护罩内，护罩轮廓按照带轮、轴承座和张紧结构的运动边界设计，既避免操作人员接触旋转件，又不会给日常点检造成阻碍。

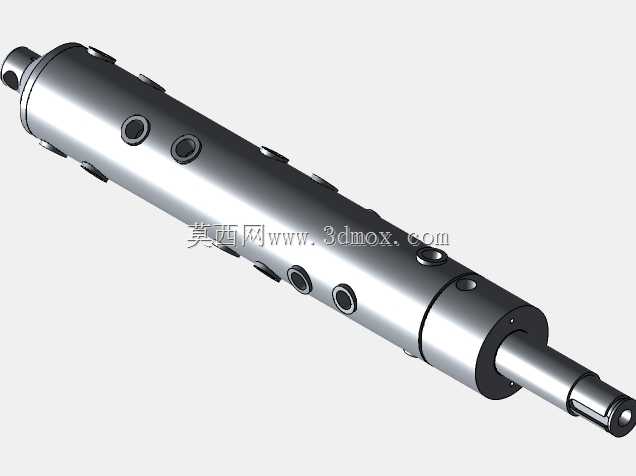

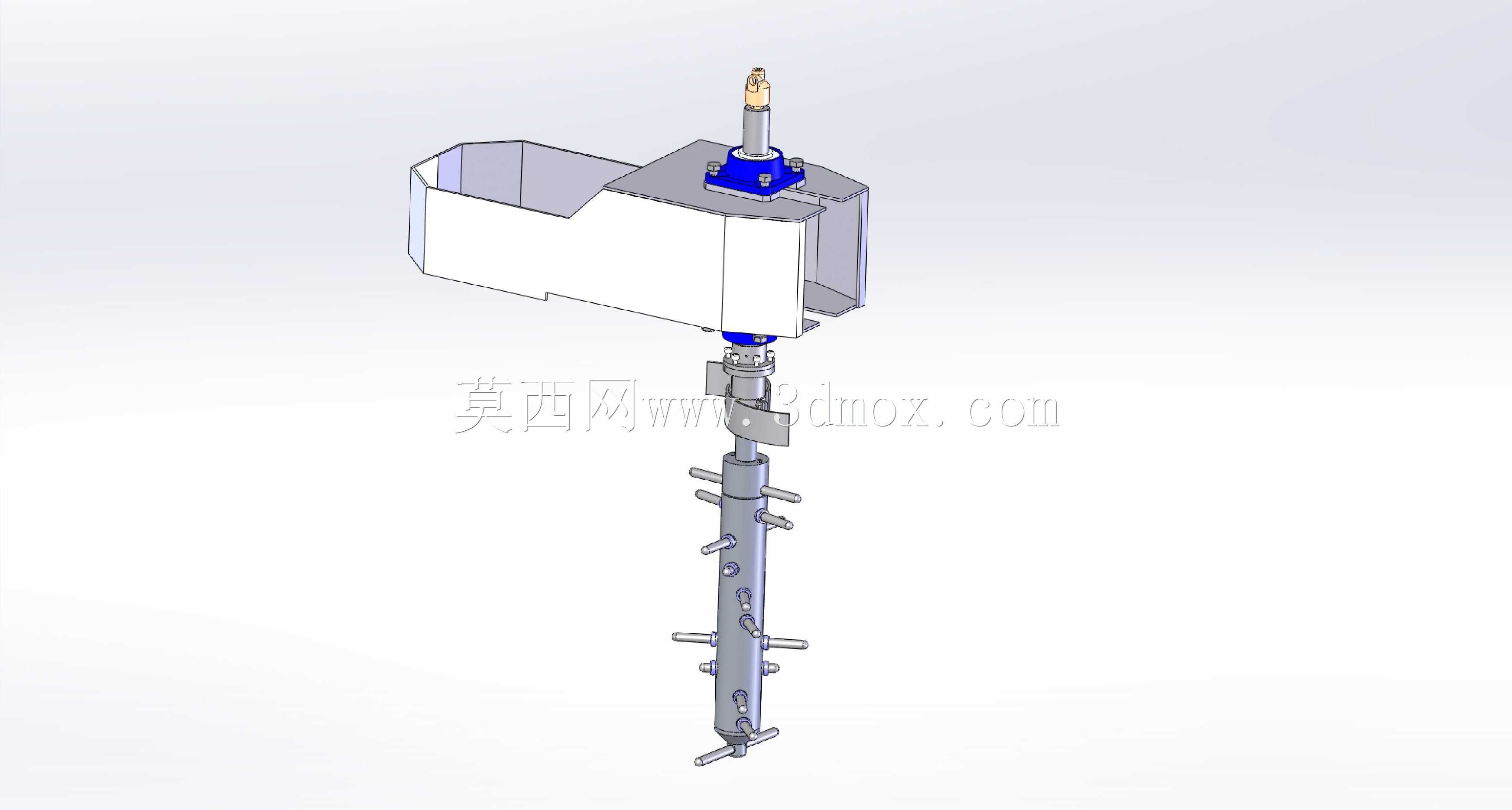

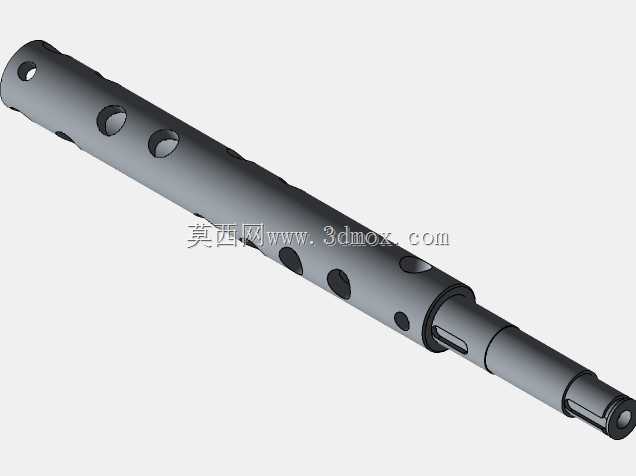

　　物料处理路径围绕“进料—研磨—筛滤—循环—排出”展开。待加工浆料从上部进料区域进入工作腔，内部搅拌与研磨元件在主轴带动下形成剪切、摩擦和挤压作用，使可可脂与固相颗粒充分混合，并将粗颗粒逐步研磨至目标细度。腔体内设置导向叶片和推流结构，可推动高黏度物料沿规定方向流动，避免膏体在筒壁死角滞留。下部过滤区域承担粗颗粒拦截和合格浆料输出功能，未达到细度要求的物料可通过外部循环路径重新返回研磨区，直到颗粒分布和浆料黏度满足工艺要求。

　　结构设计上，机架采用立柱加底板的焊接框架形式，底板四周留出地脚螺栓固定区域，适合直接安装在平整混凝土基础或钢平台上。立柱与筒体之间设置横向支撑臂，承担筒体倾覆力矩和运行振动载荷；驱动端与工作端之间的相对位置通过加工面和定位销保证，降低主轴偏摆风险。筒体顶部的蓝色轴承座组件突出于护罩，用于支撑高速旋转轴系并承受轴向力，周边保留拆装空间，方便轴承更换和密封维护。侧面斜向伸出的管接件可作为观察、取样或回流接口，在三维布局时需要重点核对其与平台栏杆、管线桥架和操作通道的干涉关系。

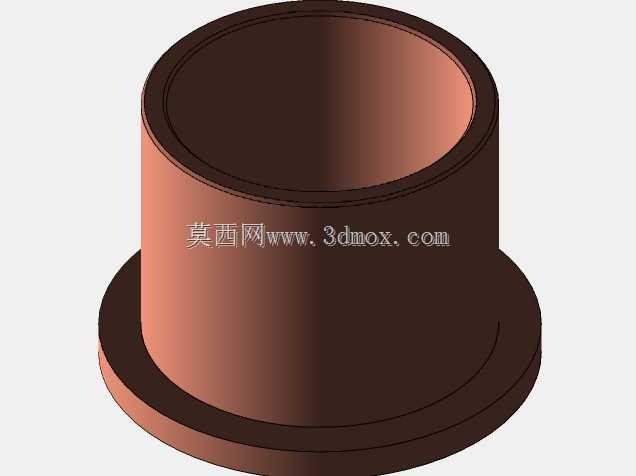

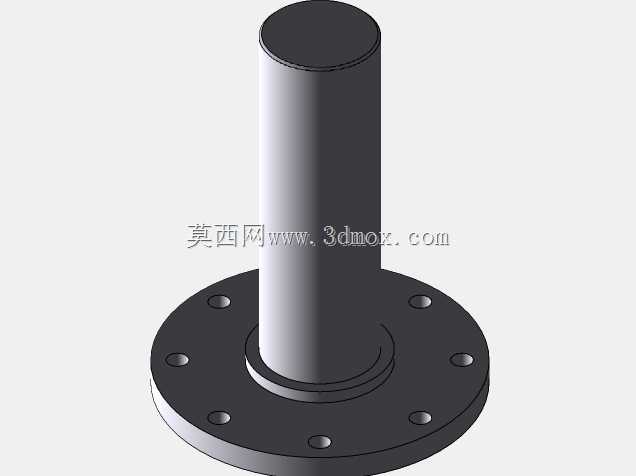

　　针对食品浆料工况，过流区域宜采用不锈钢材质，内壁过渡圆角应尽量减少尖角和死区，便于清洗水和清洗液快速排出。筒体法兰连接位置需要兼顾密封压紧和拆卸便利性，密封件应耐受油脂、糖分和温水清洗环境。传动护罩上方开设轻量化观察与散热区域，既能够降低电机和带传动长时间运行产生的热量积聚，也方便点检人员在不拆除护罩的情况下判断运行状态。

　　在安装边界方面，整机高度主要由上部驱动轴、护罩和进料结构决定，厂房布置时需在顶部保留吊装和检修余量；宽度方向除底座外，还应考虑侧面出料管、回流管和操作手柄的外伸尺寸。设备前方应设置取样和清洗操作空间，后侧需留出电机维护、带轮张紧和电气接线距离。底座下方建议设置接水盘或排污导向槽，以承接清洗废水和少量浆料滴漏。三维建模时，筒体壁厚、法兰螺栓分布、轴承座高度、护罩开合边界、管路接口方位和地脚孔位置均应按实际装配关系表达，尤其要校验主轴同心度、传动件包络范围与维护工具操作空间，使模型既能用于方案汇报，也能支撑后续管线配套、车间布局和设备选型校核。
