杯装糕点螺旋输送卸料转台设备

　　该设备面向烘焙、杯装点心及小型圆柱状食品工件的后段整理工序，核心作用是把密集排布在托盘或模杯内的工件，通过台面螺旋导向与输送带牵引完成转向、排队、暂存和侧向卸料。现场常见于蛋糕胚、小纸杯糕点、巧克力杯、布丁杯等产品的生产线衔接位置，上游可对接灌装、烘烤冷却或脱模工位，下游可接入包装机、摆盘机或人工收集台。

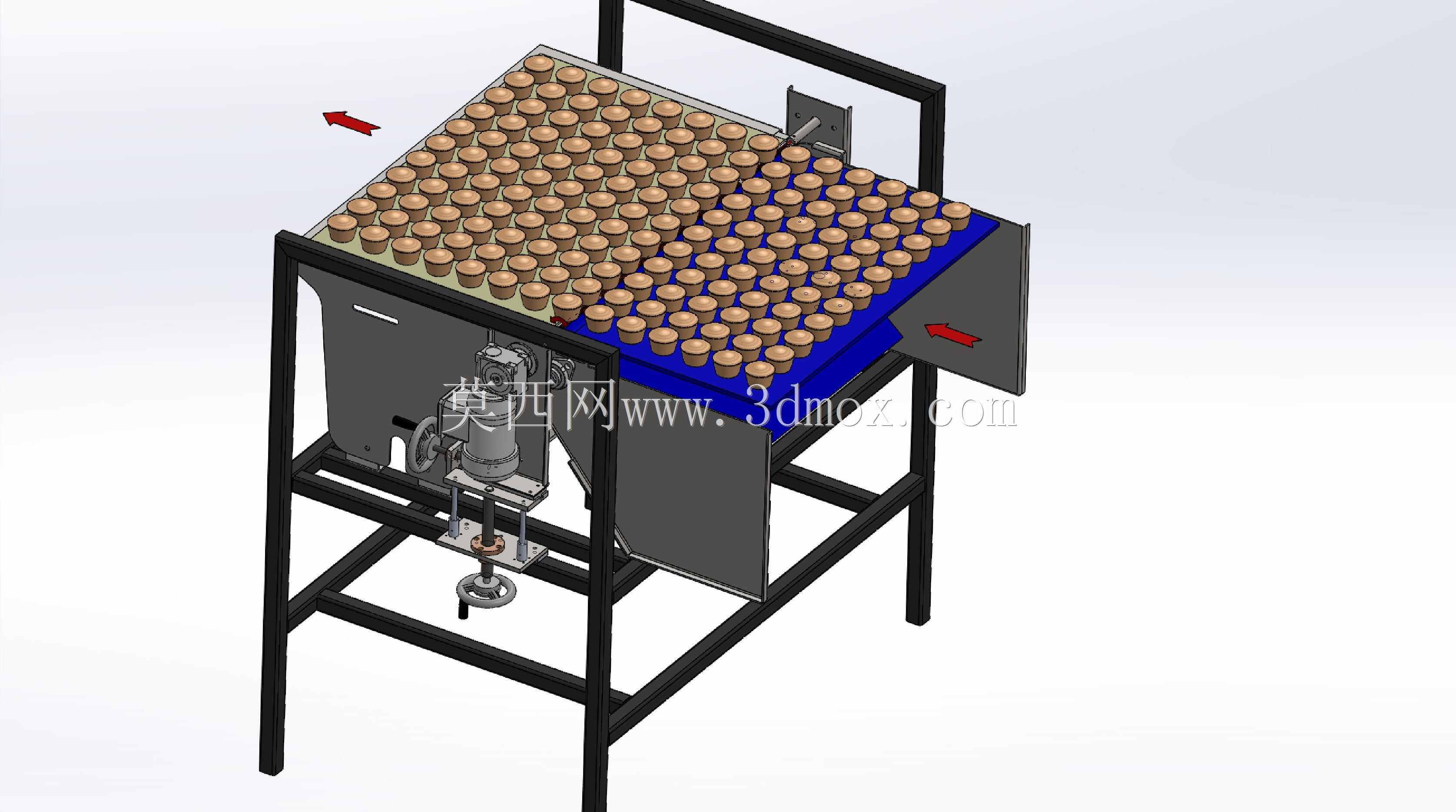

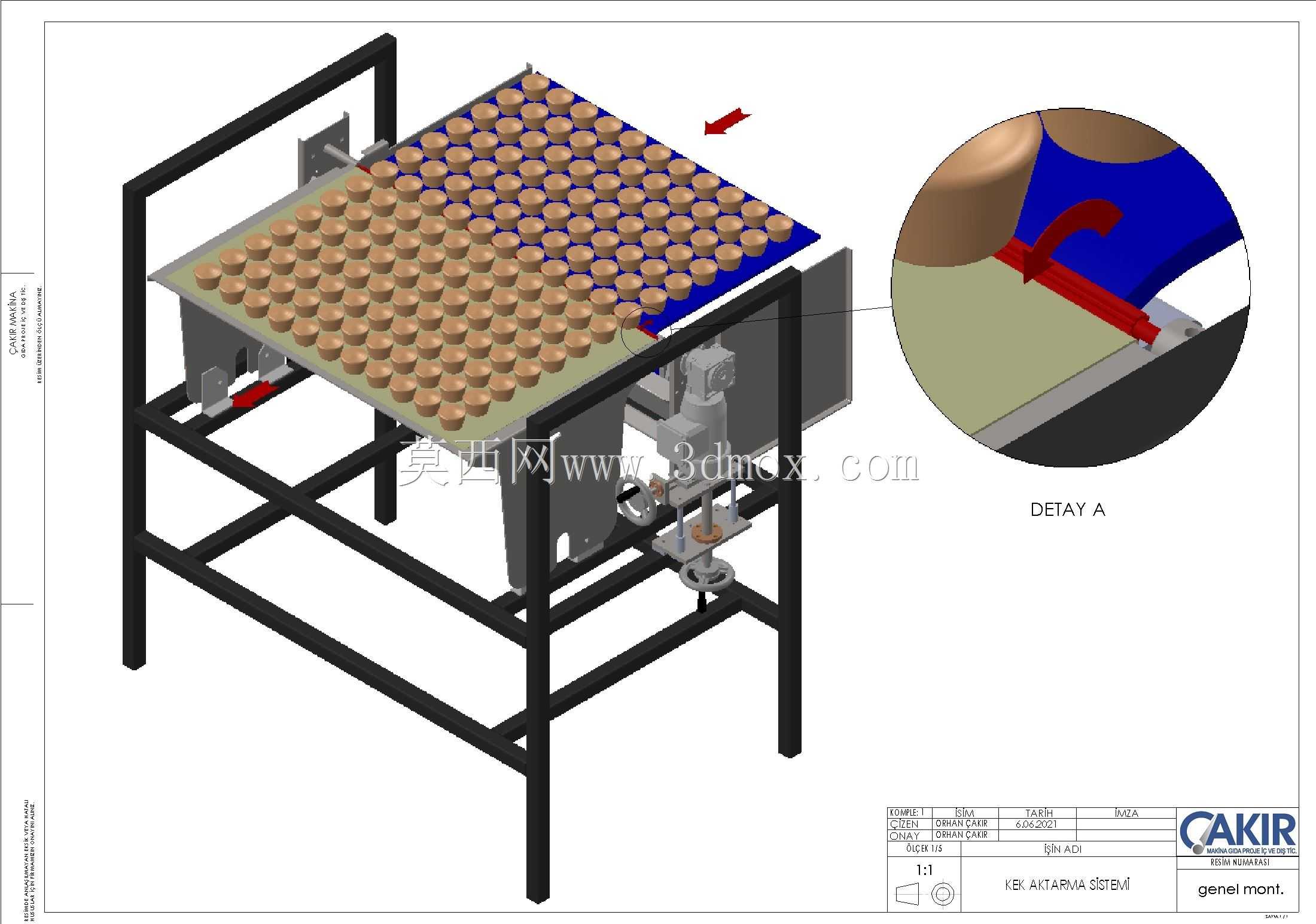

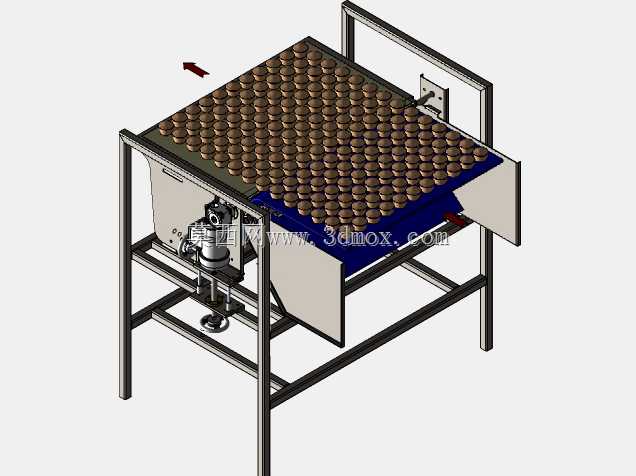

　　台面采用大面积蓝色承托面，表面按规则阵列布置大量杯状定位座，工件在进入设备后先保持矩阵排列，避免在输送初期发生倾倒、挤压或相互碰撞。黑色框架构成设备的主体支撑，四根立柱与下层横撑形成稳定门架结构，台面四周设置加高护栏和端部挡边，其中一侧设置可开启或可拆卸的侧向卸料门，红色箭头标示工件流动方向，便于调试人员快速判断进料、转向和出料路径。

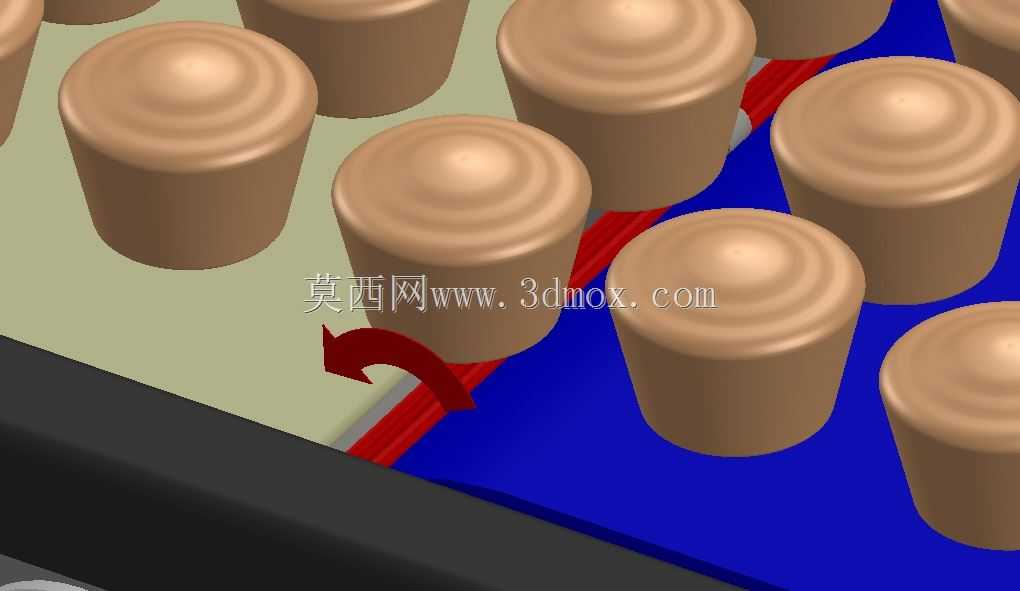

　　结构设计上，设备没有采用复杂的多轴机械手方案，而是利用螺旋形模块化导向带与聚氨酯输送带之间的相对运动，使杯状工件在连续移动中逐步改变位置关系。聚氨酯带面具备较好的摩擦系数和柔性，接触食品容器时不易划伤杯壁，同时能降低金属硬接触带来的噪声。台面上方的黑色扶手式框架既可作为防护边界，也可在检修时作为人员握持和附件安装基准；侧面挡板用于限制工件外溢，转角处做了避让，防止杯体在螺旋推送过程中卡滞。

　　从安装边界看，设备整体为立式框架布局，占地面积主要由方形工作台面决定，高度方向包含上层输送面、中部驱动与张紧机构、下部支撑腿三个层次。布置产线时，需要在设备左右两侧预留操作和维护空间，尤其侧向卸料门开启范围内不应布置固定管线；底部支脚应落在平整地坪上，并根据现场振动情况增加地脚固定或可调脚杯。台面高度应与上下游输送带或托盘输送线保持一致，若对接差速链、皮带线或人工操作台，可通过支脚调节、过渡板和导向栏实现平滑衔接。

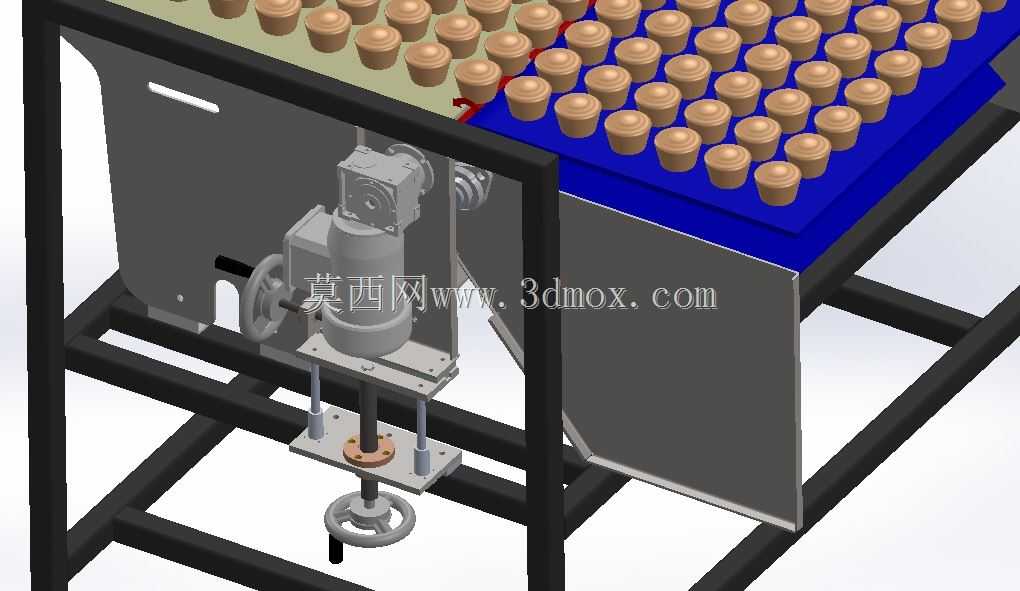

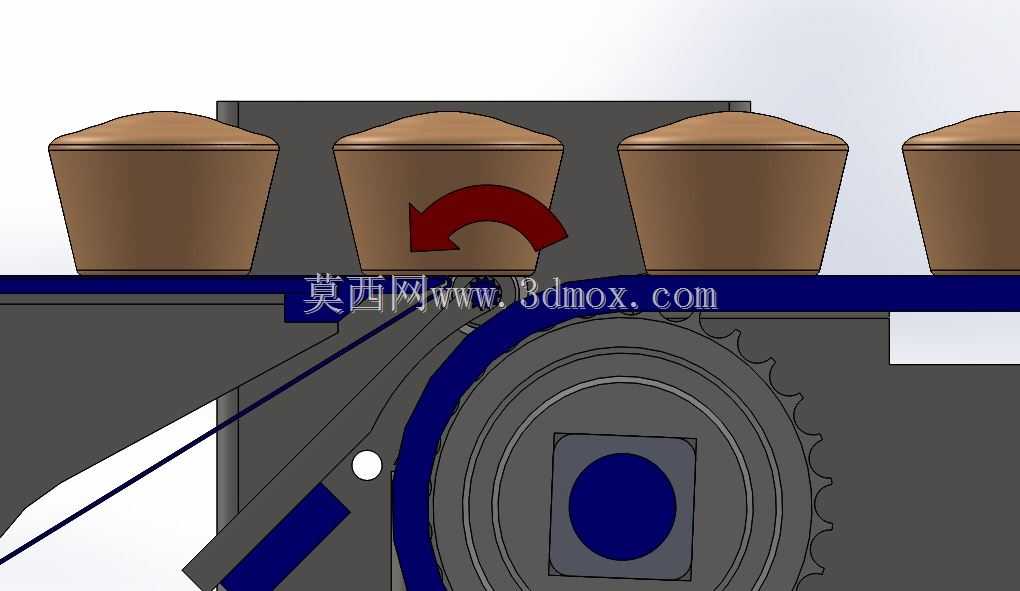

　　驱动与传动部件集中布置在台面下方，便于维护人员从侧面接近。下部可见带轮、张紧调节、传动轴及支撑构件，设计时将动力区域与工件承托区域分开，可减少碎屑、粉尘或清洁用水对传动件的影响。对于食品类应用，台面挡板、定位座和输送带应优先选择易清洁、耐腐蚀的材料；框架外表面需减少死角，便于每班结束后清扫残留物料。

　　该方案的建模重点在于阵列工位、螺旋导向路径和机架空间关系的协调。杯状定位座数量较多，建模时需要保证阵列间距统一，既要提高台面容纳量，又要给工件旋转和侧向移出留出足够间隙。若节距过小，工件在导向带推动时容易相互顶紧；若节距过大，则会降低单次缓存能力。蓝色承托板与黑色机架形成明显视觉分区，在三维评审中可快速区分工作面、防护件和结构件。

　　实际调试时，应重点关注输送带速度与螺旋导向件的匹配关系。速度过快会使杯体在转角处产生离心趋势，增加倒杯和掉杯风险；速度过慢则会造成上游来料堆积。侧向卸料门的开口高度、角度和过渡面斜率需要根据杯体直径、高度及重心位置调整，保证工件离开台面时以稳定姿态进入下道工序。台面端部挡边不宜过高，否则会阻碍卸料；也不宜过低，否则高速转向时工件可能越位。

　　在产线规划中，这类设备既可以作为缓冲转台，吸收上下游节拍波动，也可以作为方向整理装置，把无序或矩阵排列的杯状产品逐步转为单列输出。其结构相对开放，改造空间较大，可根据不同产品更换定位座阵列、调整导向曲线或增加计数、检测、剔除机构。对于结构设计人员而言，三维模型中需要重点校核机架承重、台面挠度、输送带张紧行程、挡板安装位置以及维护操作空间，确保设备在连续运行时具备稳定的工件姿态和顺畅的卸料路径。
