叶轮流体动力结构三维设计作品

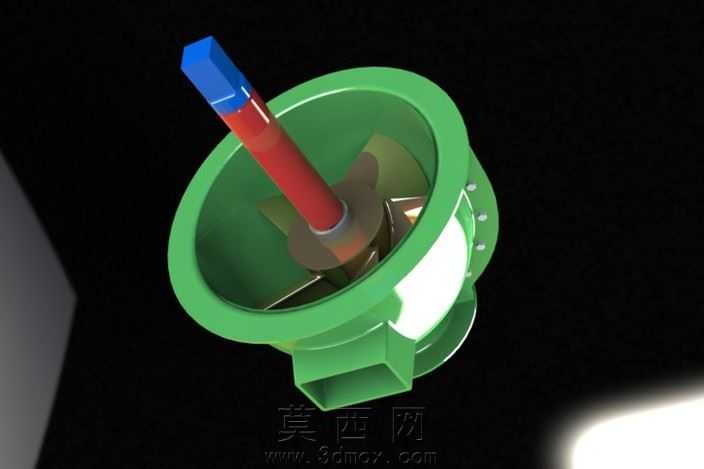

本作品为叶轮流体动力结构的三维数字化设计，建模阶段采用参数化特征建模思路，先通过草绘绘制叶轮轮毂的回转截面轮廓，利用旋转特征生成轮毂基体结构，再针对叶片的曲面形态，通过多截面放样、曲面加厚的方式构建单片叶片的实体结构，之后采用圆周阵列命令按照流体动力学计算的叶片排布角度完成全部叶片的阵列装配，保证叶片间流道的均匀性。外壳部分采用抽壳、拉伸切除等命令构建进出流道接口，同时在壳体外侧设计安装定位凸台结构，预留装配连接的结构余量。渲染阶段针对不同部件赋予差异化材质：中心转轴部分采用金属合金材质，添加轻微的磨砂质感模拟实际轴类零件的加工表面，轴端的操作部位赋予蓝色工程塑料材质，区分功能区域；叶轮外壳采用亮绿色工程塑料材质，调整材质的反光度与粗糙度参数，模拟工业常用的防腐涂层外壳质感；内部叶片赋予抛光金属材质，添加环境反射效果凸显叶片的曲面流线形态。结构设计上充分考虑流体通过的流道顺滑性，叶片前缘做圆角过渡处理，减少流体冲击阻力，轮毂与叶片的连接位置做倒圆角处理，降低应力集中风险，壳体与叶轮的配合间隙经过参数化调整，既保证转动无干涉，又尽可能减少流体泄漏损失。设计过程中反复调整叶片的倾斜角度与曲面曲率，通过三维软件的干涉检查功能验证所有部件的装配合理性，确保旋转部件与静止壳体之间无结构冲突，进出流道的接口尺寸符合通用管路连接标准，整体结构兼顾流体输送效率与机械结构强度，可用于泵类设备的原理演示、结构验证以及后续的工程化开发参考，完整还原了叶轮作为流体动力核心部件的结构特征与功能设计逻辑。
