剪式车载螺纹顶升支撑机构

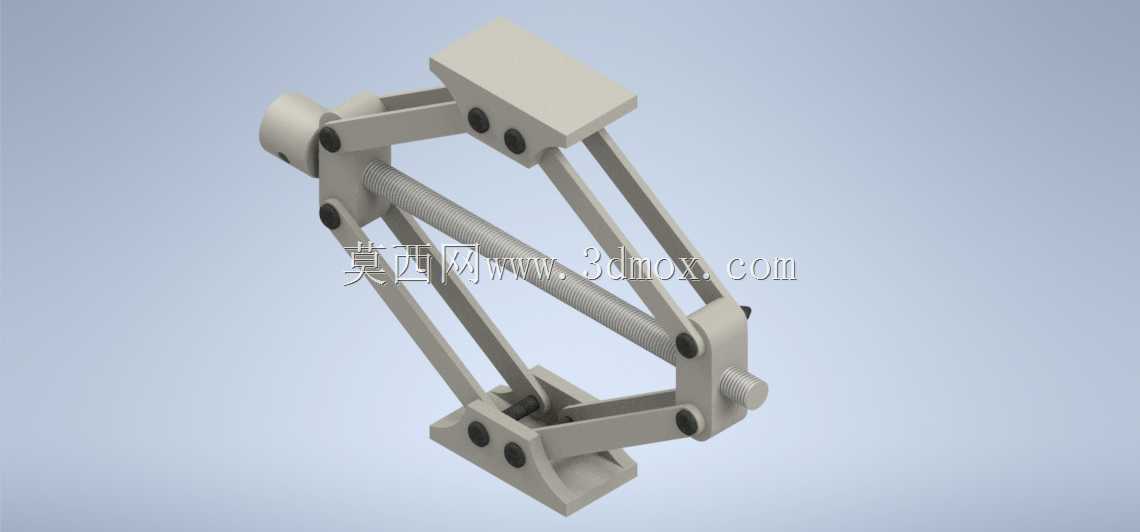

　　在乘用车维保、轮胎更换、底盘检修以及户外应急脱困场景里，剪式螺纹千斤顶是随车工具包中占用空间最小、承载逻辑最直观的一类举升装置。这套三维结构完整还原了剪臂交叉铰接、丝杠驱动伸缩、上下承载面限位的全部核心构件，可直接用于机械原理演示、随车工具结构校核、汽修工装方案沟通以及轻量化举升件的二次开发参考。

　　从实际使用逻辑看，该装置依靠中部长丝杠的旋转改变两组交叉剪臂的夹角：丝杠正转时，两端铰接支座沿轴向靠拢，剪臂绕中部销轴逐步抬升，顶部承载平台随之垂直上升；丝杠反转时，支座间距拉开，剪臂收拢，整机高度快速降低。相比液压立式千斤顶，剪式结构没有油封、泵腔、溢流阀等液压元件，不存在低温油液黏度升高、长期静置渗漏、泄压回落等隐患，在家用轿车后备箱、道路救援随车箱、小型汽修工位中都能保持稳定可用状态。

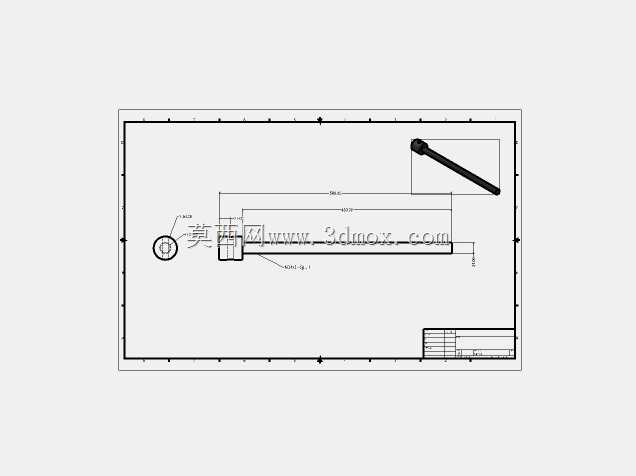

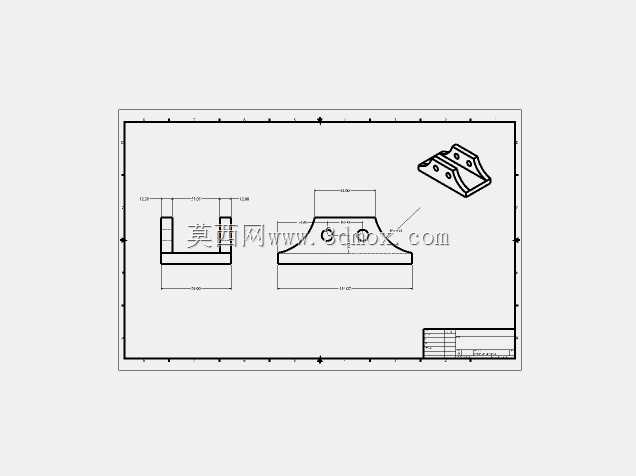

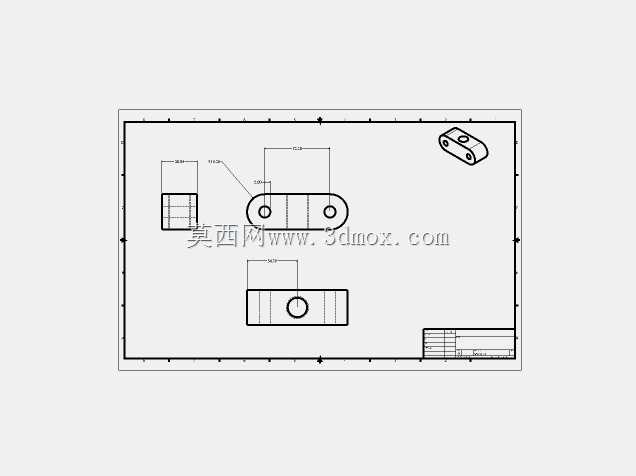

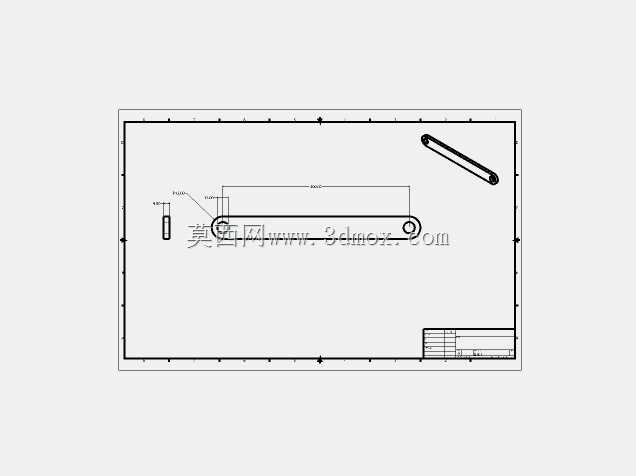

　　结构布局上，底部为平直落地支撑座，接触面做了加宽处理，作业时可分散整车局部载荷，降低松软地面下陷风险；顶部承载平台开设贴合车辆底盘加强筋的支撑槽，举升时能够卡在车身指定顶升点，避免滑移脱开。四组剪臂采用对称成对布置，臂身通过销轴在中部交叉铰接，臂端分别与上下支座铰接，所有铰接孔位同轴度在建模中按装配约束逐一匹配，转动副无干涉。驱动丝杠贯穿两侧端部铰接块，梯形螺纹具备自锁特性，举升到位后即便撤去外部旋转力矩，载荷也不会反向驱动丝杠松脱，保障车底作业安全。

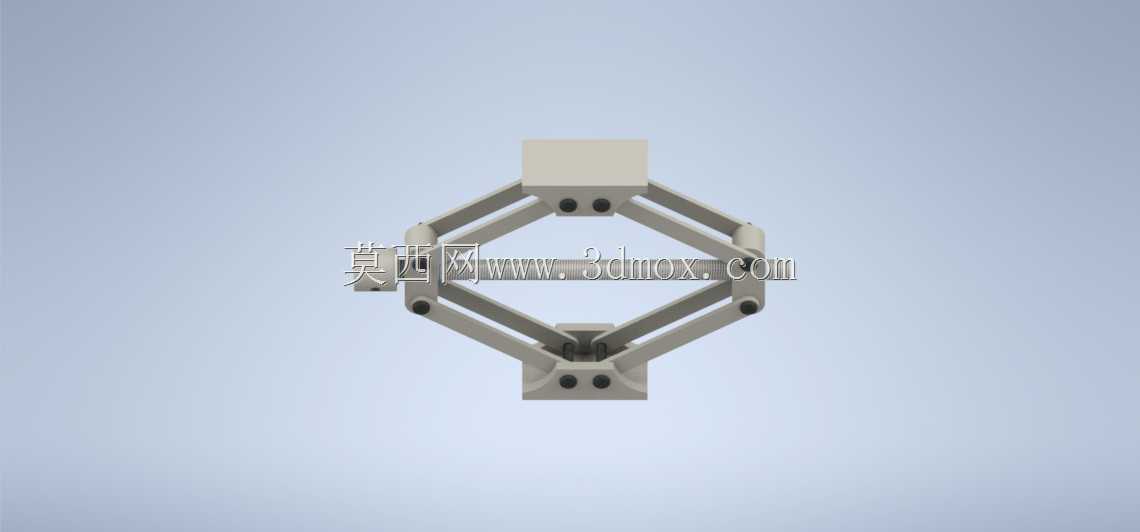

　　设计思路层面，这套机构优先兼顾收纳体积与举升行程：收拢状态下上下支座几乎贴合，整体呈扁平状，可轻松放入轿车后备箱备胎槽旁的工具仓；展开后通过剪臂角度变化获得数倍于自身收拢高度的顶升距离，满足普通家用车从轮胎离地到底盘人员近操作的高度需求。构件选材方向也十分清晰，剪臂、上下支座多采用冲压焊接钢板或高强度铸钢件，销轴选用调质合金钢并做表面淬火，丝杠采用梯形螺纹传动，螺纹牙型厚度大、承载接触面广，耐磨损且抗冲击能力强，适配车载工具反复非频繁使用的工况。

　　从安装与作业边界来看，落地底座需放置在坚实平整地面，若在沥青软化路面、砂石松土面使用，需在底座下方垫入整块硬质垫板扩大支撑面积；顶部支撑头必须对准车辆门槛下方预设的顶升凸台，不可直接顶在油底壳、地板钣金、悬架控制臂等非承载部位。作业空间上，收拢状态整机横向长度仅略大于丝杠总长，竖向厚度很薄，周边预留出摇臂旋转空间即可收纳；举升过程中两侧剪臂会向外侧小幅展开，布置工装或模拟维修工位时，需在机身左右预留剪臂摆动间隙，避免周边部件磕碰臂体。

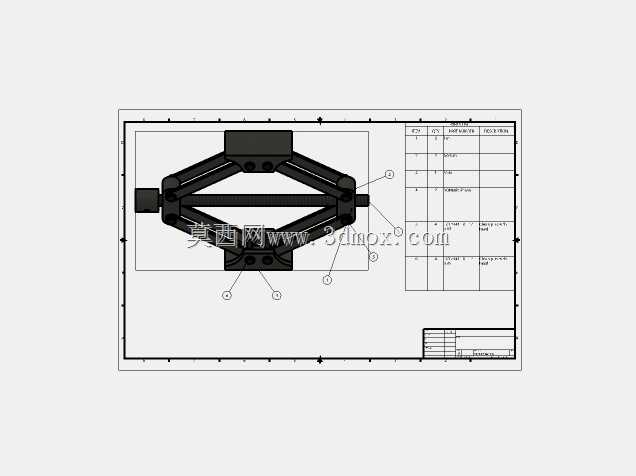

　　三维建模过程中，所有铰接位置均按真实装配关系建立同轴心、贴合约束，丝杠螺纹与端部螺母块的配合行程、剪臂开合极限角度都可在软件中做运动仿真验证，能够直观检查最大举升高度时剪臂是否过死点、最小收拢位置构件是否发生碰撞，对后续出工程图、做受力有限元分析、选型承载吨位标定都有直接参考价值。
