剪叉式手动升降千斤顶承载平台

　　这套剪叉式手动升降承载平台，主要面向车间工位高度补偿、轻型工件检修托举、装配线旁临时支撑以及实验工装定位等场景。它不是用于车辆底盘顶升的随车千斤顶，而是把剪叉升降机构与带孔工作台面整合在一起，形成一个可在有限高度范围内调整工作面高度的小型平台。现场使用时，工件、夹具或轻型工装可以直接放置在上平台表面，通过侧向驱动件改变剪叉臂夹角，使上平台沿近似竖直方向平稳升降，从而把作业面调整到便于人员操作、传感器检测或设备对接的位置。

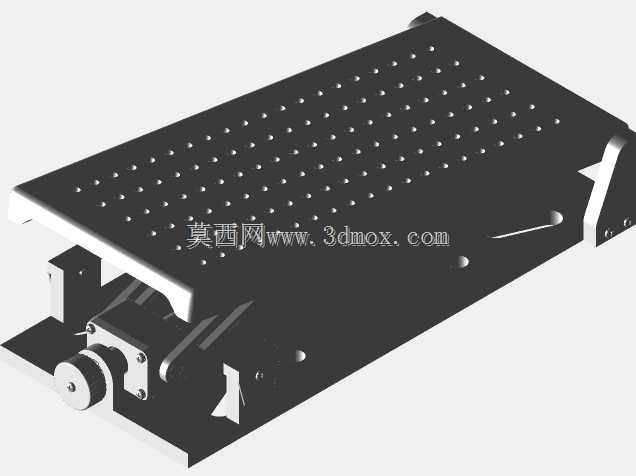

　　从结构组成看，平台分为上部承载板、下部底座、两组剪叉支撑臂、侧向转轴、手动调节部件以及端部限位连接块。上平台采用矩形平板形式，表面密布规则排列的小孔，这类孔阵在工程中常用于穿装固定件、安装定位销、连接压紧块或绑扎轻型工件，也可作为小型治具的基准安装面。孔位呈阵列分布，能够提高台面复用性，使同一平台适应不同外形的工件，而不必每次重新焊接或钻孔。平台边缘做了折边或加厚处理，以增强薄板在集中载荷下的抗弯能力，避免中部受压后产生明显挠度。

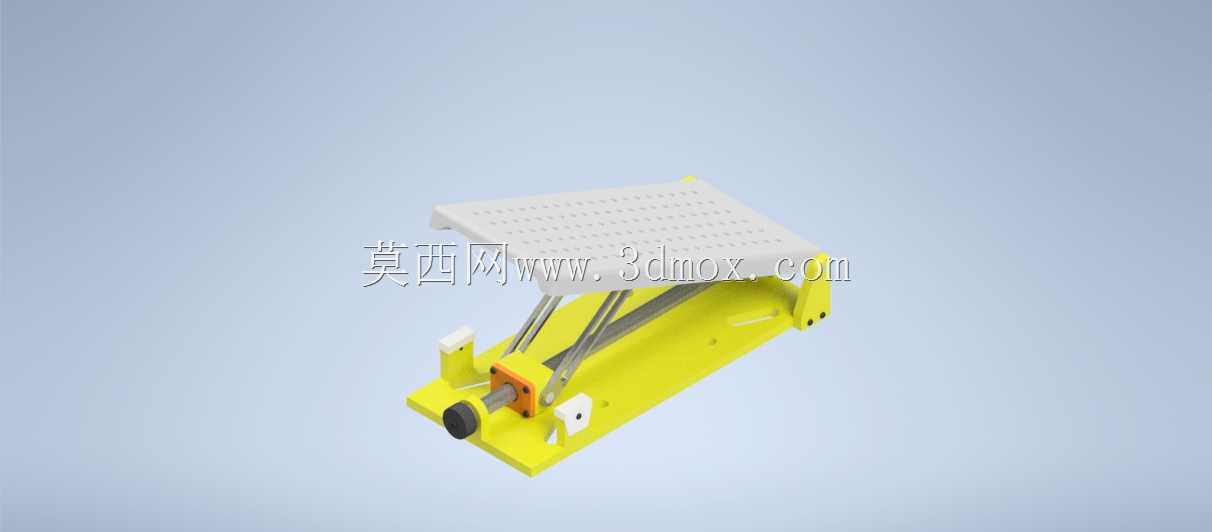

　　下部底座承担整机接地和载荷传递作用，宽度与上平台相匹配，在低位状态下形成较低的支撑重心。剪叉臂位于上下平台之间，通过铰接点构成平行四边形升降关系。两侧臂板对称布置，使载荷在宽度方向上尽量均匀传递；端部连接块把转动副和平台连接起来，其中一侧通常作为固定铰点，另一侧作为滑动或约束铰点，在升降过程中配合机构几何关系完成位置变化。侧向黑色旋钮或轴套类部件用于输入调节动作，工程上可与丝杠、螺母滑块或锁紧件配合，把旋转运动转化为剪叉支点间距变化，进而实现平台高度改变。

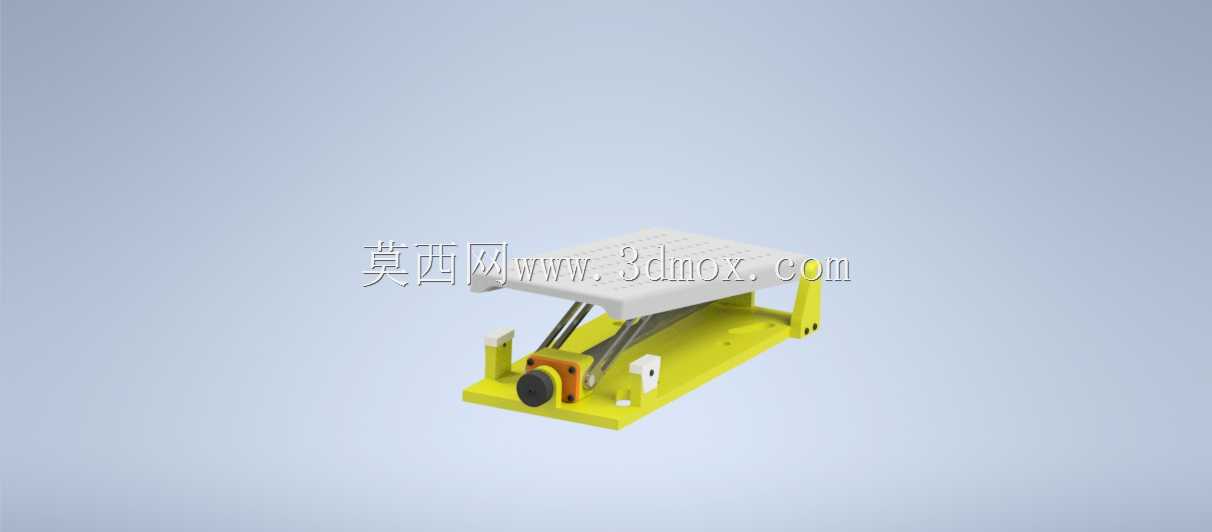

　　设计思路上，这类装置强调低位收纳、小行程调节和稳定支撑。剪叉机构的优势在于闭合高度小、展开后可获得一定升程，并且平台在升降过程中基本保持水平，适合对工作面平行度有要求的场合。与单柱顶升结构相比，剪叉支撑在平台长度方向拥有更多支撑点，抗倾覆能力更好；与大型液压升降台相比，它结构紧凑、无需复杂动力源，更适合轻载、低频、人工调节的辅助工位。黄色侧板和白色台面的分色，也便于在三维评审中区分固定框架、活动臂组和承载面，检查运动件与静止件之间的间隙。

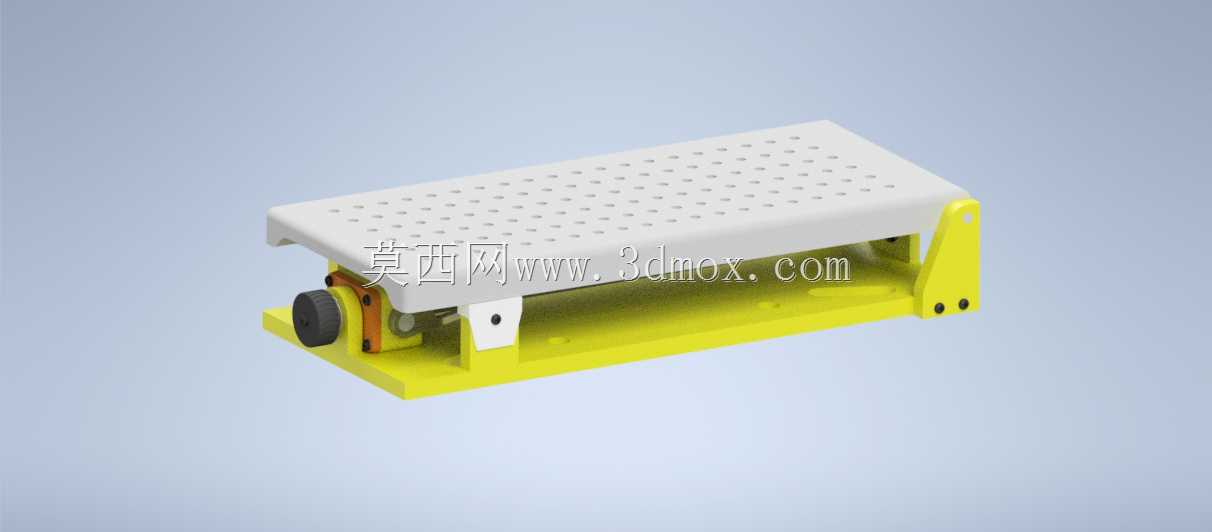

　　在尺寸与安装边界方面，模型整体呈长条形低矮箱体形态，长度明显大于宽度，适合放置在工作台旁、输送线侧边或设备检修区域。上平台的有效承载面接近整机外轮廓长度，可支撑长条形轻型工件；底座外缘应视为安装占地边界，现场布置时需要在侧向调节件一侧预留操作空间，保证人员能够转动手柄或旋钮，同时在剪叉臂活动范围内避免放置工具、线缆和杂物。平台升高后，铰接点和臂板会产生相对运动，因此周边不应设置固定遮挡物；若用于固定工位，可在底座孔位处增加地脚螺栓或压板，防止顶升过程中整机滑移。

　　承载设计时需要重点关注上平台薄板刚度、剪叉臂销轴剪切、铰接点磨损以及驱动件自锁能力。台面孔阵虽然提高了安装灵活性，但多孔区域会削弱截面，集中载荷应尽量通过垫块分散到肋部或边梁位置。剪叉臂在低位时受力方向较为复杂，轴向压力和铰接点反力较大，销轴与孔壁之间需要选择合适配合，既要保证转动灵活，又要控制间隙过大造成的平台晃动。若采用丝杠驱动，螺纹副应具备自锁或附加锁紧结构，防止平台受振动后高度回落；若用于人员手扶作业，还应在最大升程位置设置机械限位，避免越过机构死点。

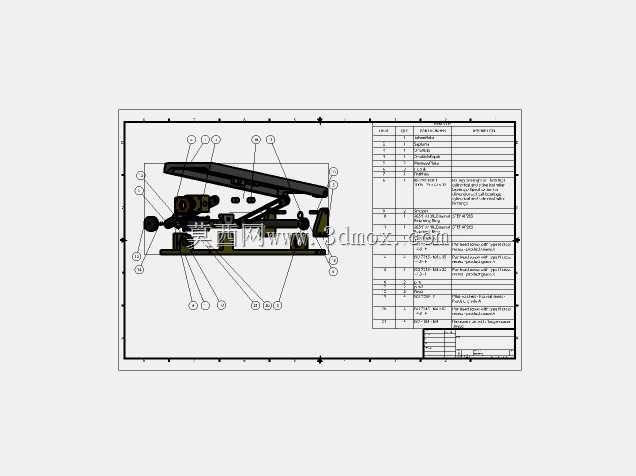

　　实际建模时，可先按上下平台外轮廓建立主体，再以两侧铰接点中心为基准搭建剪叉骨架。运动校核应重点观察上平台从最低位到最高位过程中，臂板与底座、台面折边、驱动轴之间是否发生干涉，尤其是侧向旋钮附近的安装空间。阵列孔不宜只作为外观特征处理，结构分析时应反映孔对台面刚度的影响；装配体中则要保证销轴、衬套、侧板和平台连接孔同轴。对于需要出工程图的场景，还应补充铰接点公差、台面平面度、底座接地平面度以及升降行程标注，使该模型不仅具备外观展示价值，也能直接服务于工装设计、工位布置和轻型顶升设备选型。
