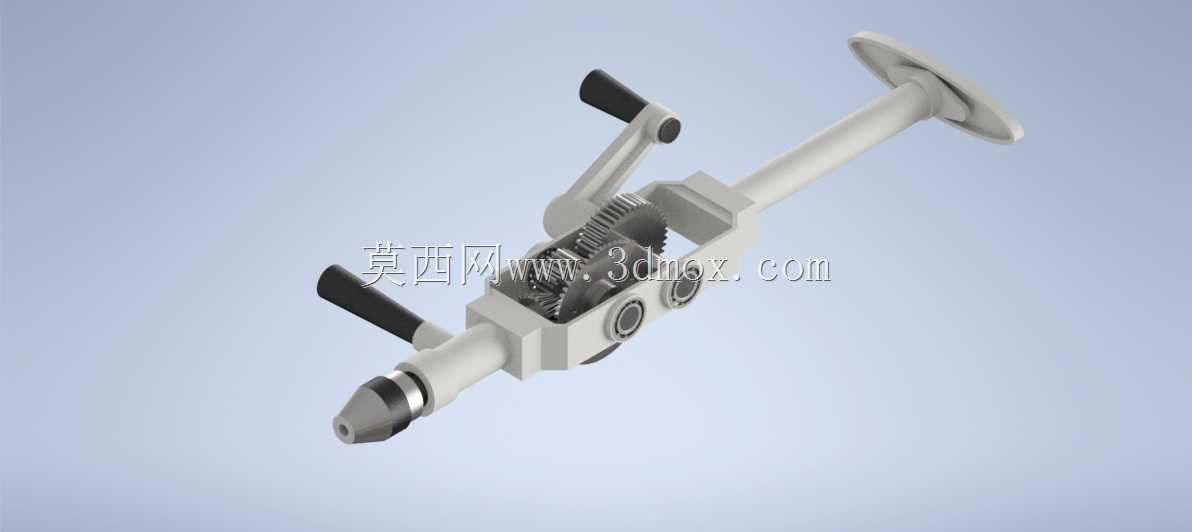

这套三维结构呈现的是一种传统胸压式手摇钻,主要面向无电源、野外维修、教学演示以及轻量金属、木材、塑料件的小直径孔加工场景。整机沿长轴方向布置,前端为钻夹头与钻头安装位,中部为齿轮增速箱体和双摇柄输入结构,后端设置胸托圆盘。作业时,操作者可将胸托抵在胸前或肩部,通过身体施加稳定轴向压力,同时双手转动摇柄,经齿轮组带动主轴旋转,从而完成钻孔、扩孔或攻丝前的底孔准备。
从实际用途看,这类手动钻孔机具并不追求高速和大进给,而是强调脱离动力源后的可用性。在管线检修、户外装配、教具拆解、应急维修以及小型工坊中,当电动工具不便携带或现场没有供电条件时,胸压钻能够依靠机械传动提供连续旋转。长杆式布局使轴向力路径比较直接:胸托承受反力,主轴将压力传递到钻头,齿轮箱则负责把摇柄的低速大扭矩输入转换为钻轴所需的较高转速。

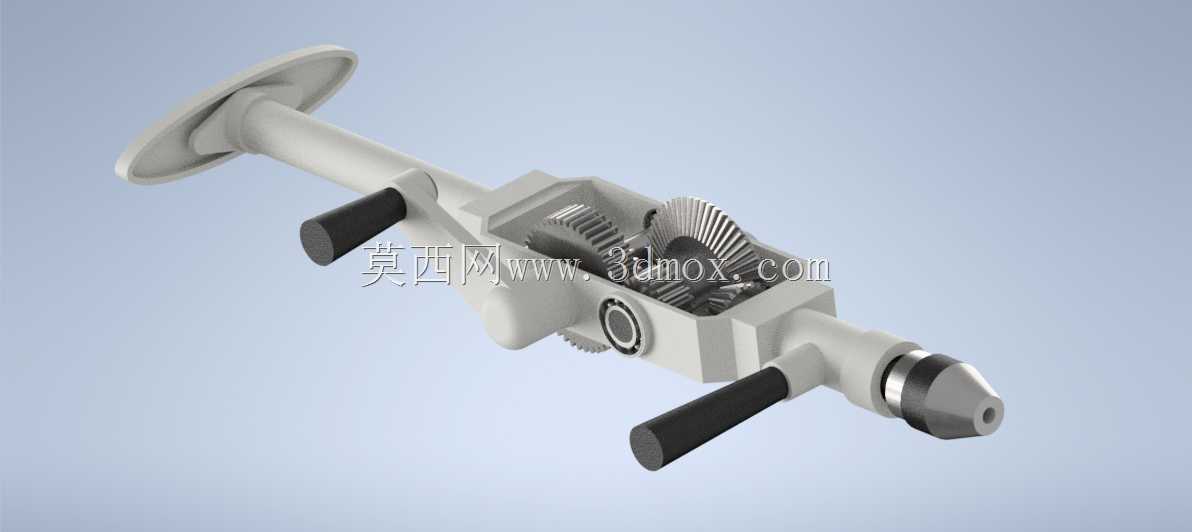

结构设计上,模型重点表达了开式齿轮传动、主轴支承、摇柄回转中心、夹头锁紧以及握持手柄之间的空间关系。中部箱体采用框架式外形,内部可见相互啮合的齿轮,齿轮与轴、轴承位、端盖之间保留了装配层次。两个黑色握柄分别位于摇柄和辅助支撑位置,摇柄绕偏心轴转动时形成曲柄输入;辅助手柄则用于稳定机身或调整施力方向。前端钻夹头采用锥形收口外形,能够表达钻头夹持、锁紧套和主轴连接的基本形态。后端圆盘胸托面积较大,目的不是装饰,而是分散胸部承压面,降低长时间顶压时的局部不适感。
外形尺寸与安装边界方面,整机属于长条形手持工具,轴向长度明显大于径向尺寸。建模时需要特别控制三条边界:一是钻夹头最前端到胸托最后端的总长,决定工具在包装箱、工装架和维修包内的布置;二是摇柄旋转扫掠范围,摇柄在箱体侧方形成回转圆,布置周边零件或制作展示动画时不能与长杆、手柄发生干涉;三是胸托圆盘的径向轮廓,它在后端形成最大承压面,也决定了工具竖直放置或挂靠时的占用宽度。
齿轮箱是该模型的结构核心。输入摇柄的小齿轮与主轴上的大齿轮或复合齿轮组啮合,通过齿数差实现转速和扭矩转换。箱体上的圆形轴承位用于支承传动轴,端盖和轴套需要与齿轮中心距保持一致。若在后续工程细化中继续深化,应校核齿轮模数、齿宽、中心距以及轴的弯曲变形,避免摇柄施力时齿轮偏载。主轴前端承受钻削轴向力,后端通过长杆与胸托相连,因此杆部不仅是传力件,也承担保持前后同轴度的作用。
从人机工程角度看,双握柄与胸托的组合使钻孔动作更稳定。单手小型手电钻依赖手臂承受反扭和轴向压力,而胸压钻把部分进给力转移到躯干,双手主要负责旋转和导向。对于木材、软金属、塑料以及薄板件,低速手动进给更容易控制孔口质量,也能减少钻头突然咬入时的跑偏。模型中手柄采用深色非金属外观,与浅色金属机身形成区分,既便于识别握持区域,也能表达实际产品中防滑、隔热和缓冲的设计意图。
在三维建模过程中,长轴零件适合采用回转体加局部切削特征完成,齿轮箱则需要先建立箱体骨架,再装配齿轮、轴、端盖和紧固件。摇柄与手柄之间应保留转动副关系,胸托与长杆之间可设置同轴配合面,钻夹头部分应单独成组,便于后续替换不同夹持规格。展示时可通过半透明箱体或爆炸视图呈现齿轮啮合关系,也可保留开式窗口,让使用者直接观察传动路径。整体结构虽然不复杂,但对同轴度、齿轮间隙、摇柄扫掠空间和轴向承力路径的表达要求较高,是理解手动机械传动与轻型钻孔工具设计的典型实例。
