带二维工程图的铰接式机械支座结构

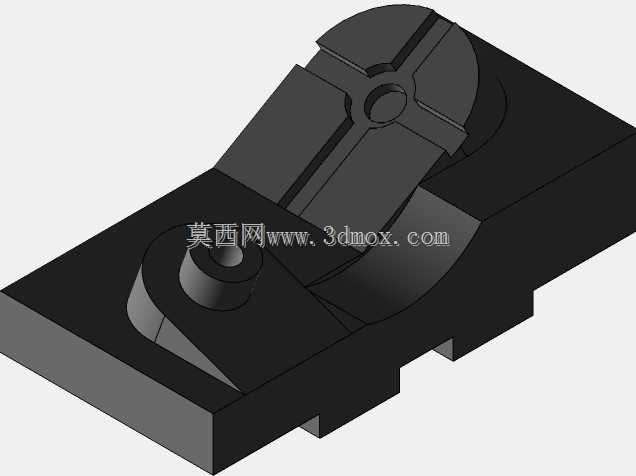

　　这套结构件的主体是一块带安装让位缺口的矩形基座，基座上方通过弧形回转支承面衔接一块可绕铰接轴线摆动的上托板，整体属于小载荷工位里用来固定外置功能件、同时允许托板在限定角度内调整俯仰姿态的铰接支座。在做结构拆解的时候，最先要确认的是底部基座的安装边界：基座底面为完整的贴合基准面，底面预留的两处缺口是为了避让安装工位上的凸起定位销或者走线槽，实际布局时基座的长宽尺寸要和安装工位的预留安装孔位匹配，基座侧边的实体壁厚在建模时保留了均匀的拔模斜度，既方便铸件脱模，也避免了壁厚突变带来的应力集中。上托板的顶面加工有十字交叉的通槽，槽体中心设置了同轴的沉头通孔，这个结构的作用非常明确：十字槽可以兼容不同安装方向的外接零部件，

　　不管外接件的固定孔是横向排布还是纵向排布，都可以顺着槽体穿入紧固件完成锁附，中心沉孔则用来容纳铰接轴的轴端或者锁紧螺栓的头部，保证托板顶面不会出现凸起干涉外接件的贴合平面。托板和基座衔接的弧形配合面是整个结构的核心功能面，建模时两者的圆弧面采用同轴约束，回转轴线和基座底面保持平行，调整托板角度时，弧形面全程保持面接触，不会出现单点受力的情况，相比普通的销轴铰接，这种大面接触的弧形支承能承受更大的径向倾覆载荷，在小型工装夹具、桌面式可调工位、通讯终端外置安装支架这类场景里，不需要额外加装复杂的角度调节机构，只需要在铰接位置穿入锁紧件，拧紧后靠弧形面之间的摩擦力就能锁定托板的俯仰角度。从建模逻辑来看，先绘制基座的二维轮廓草图，

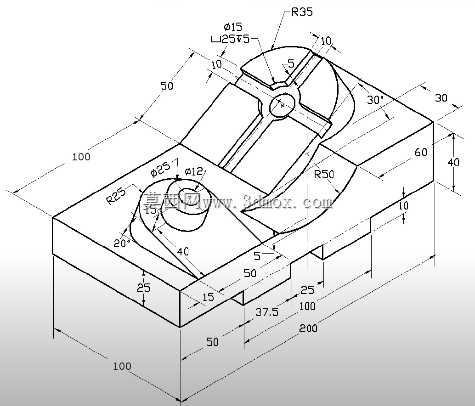

　　拉伸得到基座主体后，在底面切除出让位缺口，再在基座上方绘制铰接弧形座的轮廓，拉伸后和基座合并为一体；上托板部分同样先绘制矩形板的外轮廓，拉伸后在顶面切除十字通槽，加工中心沉孔，最后在托板底部绘制和基座弧形座匹配的凹圆弧面，切除多余材料保证两者配合间隙均匀。配套的二维工程图完整标注了各部分的外形尺寸、配合面的公差要求、安装孔的定位尺寸，加工时可以直接参照图纸下料，铸件毛坯完成后只需要对基座底面、弧形配合面、托板顶面这三个基准面进行铣削精加工，就能保证装配后的配合精度。实际应用中这类支座常用来固定小型传感器、外置天线、轻型操作面板或者工装定位块，当需要调整被固定件的朝向角度时，松开铰接处的锁紧螺栓，转动上托板到需要的角度后再锁紧，

　　整个调节过程不需要拆卸基座，也不会影响基座和安装台面的连接精度。结构的所有棱边都做了小倒角处理，没有尖锐的毛刺，既避免装配时划伤操作人员，也消除了热处理或者铸造过程中棱边的应力开裂风险。基座的实体部分在非受力区域做了适度的壁厚优化，在保证整体刚性的前提下控制了零件的整体重量，不会给安装工位带来额外的载荷负担。十字槽的宽度设计适配常用的标准内六角螺栓，槽底和托板底面之间保留了足够的壁厚，紧固件锁紧时不会出现槽体变形的问题。弧形配合面的接触角度覆盖了常用的俯仰调节范围，完全满足日常工位调整的角度需求，不需要做超大角度的回转设计，避免了不必要的结构复杂化。
