电机配套二级齿轮减速传动装置

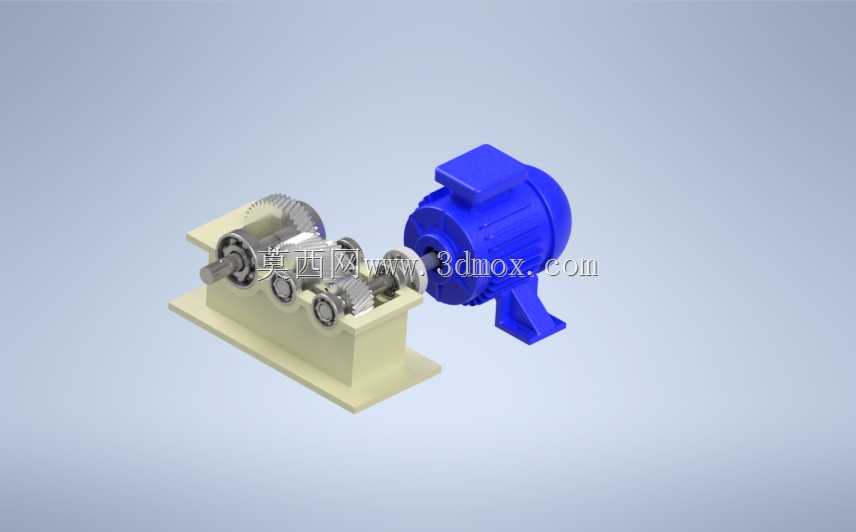

　　这套传动装置围绕常规三相异步电动机与齿轮减速箱的直联布置展开，箱体采用卧式剖分底座结构，输入端通过联轴器与蓝色电动机输出轴对接，箱体内布置两级平行轴圆柱齿轮啮合副，高速轴承接电机输入转速，经中间轴过渡传动后由低速轴输出低转速大扭矩动力，整套机构可直接作为小型输送线、实验台架、轻工辅机、物料推送机构的动力核心单元使用。

　　从实际工况适配角度看，这类减速传动单元常见于车间小型皮带输送机、滚筒线驱动端、简易卷扬机构、教学实训传动台以及非标自动化设备的动力输出段。电机与减速箱分体同轴布置的形式，既方便单独拆解维护电机，也能在不改动箱体内部齿轮参数的前提下，更换不同极数的电机调整输入转速，适配不同产线对输出线速度的差异化需求。箱体底部的一体式安装底板预留了地脚安装孔位，安装时可直接通过螺栓固定在设备机架的预埋安装面上，不需要额外制作复杂的转接支架，底板的跨度尺寸经过匹配设计，能承受齿轮啮合产生的径向反力与电机运行的小幅振动，避免运行过程中出现箱体偏移、轴系对中失效的问题。

　　内部结构设计阶段，首先依据目标输出扭矩与传动比要求完成两级齿轮的参数匹配：高速级采用小齿数主动轮搭配大齿数从动轮，承担第一级减速，低速级齿轮中心距适当放大，齿面宽度相应增加，用来承受输出端更大的扭矩载荷。每根传动轴的两个支撑位置都选配了对应载荷等级的深沟球轴承，轴承外圈嵌入箱体轴承座孔内，内圈与轴颈过盈配合，既可以约束轴系的径向窜动，也能承受齿轮啮合产生的少量轴向分力。轴上的齿轮通过平键实现周向定位，轴肩与套筒配合完成齿轮、轴承的轴向限位，避免运转过程中零件出现轴向滑移。所有齿轮的模数、齿宽、变位系数都经过强度校核，齿面接触强度与齿根弯曲强度都能覆盖常规连续运转工况的载荷要求，不会出现短期运行断齿、过度磨损的问题。

　　箱体采用上下剖分的卧式结构，箱座与箱盖沿齿轮轴线所在平面拆分，装配时可以先将所有轴、齿轮、轴承预装为轴系组件，整体放入箱座的轴承座槽内，再合盖紧固螺栓，装配工艺性好，后期检修时拆开箱盖就能直接观察齿轮啮合状态、更换磨损零件，不需要完全拆解整个底座。箱体侧面预留了油位观察、放油、透气的工艺接口，箱体内腔可以加注规定标号的齿轮润滑油，运转时齿轮甩油就能将润滑油带到啮合齿面与轴承位置，实现飞溅润滑，不需要额外配置强制润滑泵，结构简单可靠，维护成本低。输出轴从箱体侧端伸出，轴端加工有标准键槽，可以直接安装联轴器、链轮或者传动皮带轮，向外输出扭矩。

　　外形与安装边界方面，整套装置的长度方向由电机机身长度、联轴器间隙、减速箱轴向长度叠加确定，底座的安装孔间距按照通用小型减速电机的安装尺寸规范设计，宽度方向留出了电机接线盒、箱体加强筋的操作空间，高度方向电机轴心线与减速箱高速轴轴心线保持严格同轴，联轴器处预留的轴向间隙可以补偿少量的安装对中误差，避免电机轴与减速箱轴出现刚性顶死。建模过程中所有零件的装配关系都按照实际装配逻辑搭建，齿轮的啮合侧隙、轴承与座孔的配合公差、轴与孔的定位关系都有完整体现，既可以作为传动方案设计的参考样机，也能直接用于生成工程图纸、指导后续的零件加工与装配调试，帮助设计人员快速完成整套动力传动单元的布局校核，提前排查安装干涉、轴系对中、维护空间不足等潜在问题。
