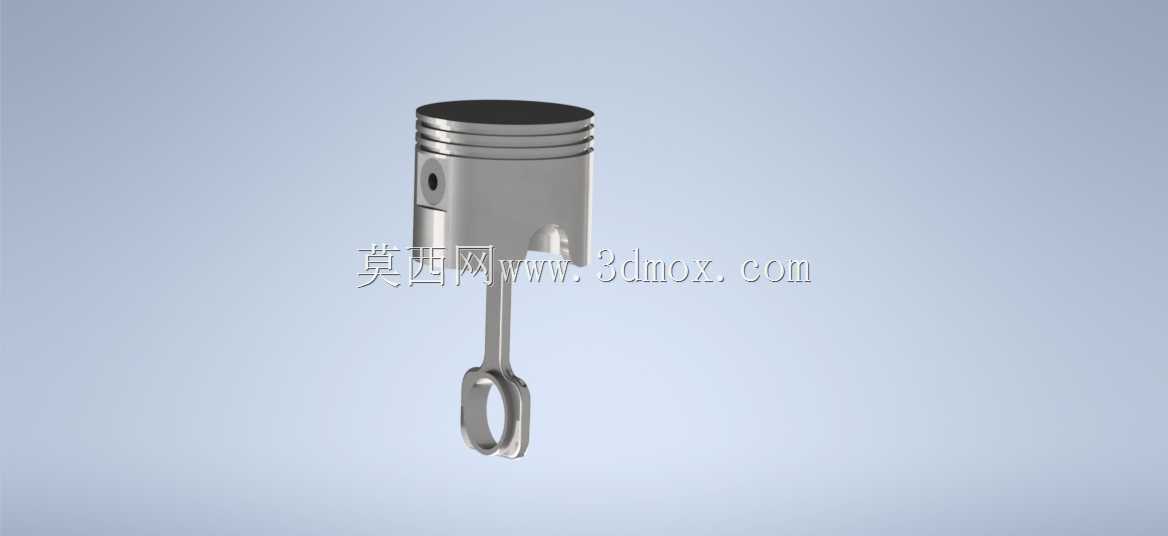

这套活塞、连杆与活塞销组成的曲柄连杆转换机构,是往复式动力设备里把直线运动转化为旋转运动的核心传力单元,在小排量汽油机、微型空压机、便携动力机具以及教学演示样机中都能见到同类结构。建模时没有把零件孤立摆放,而是按照实际装配关系保留了活塞内腔、销座、连杆小头衬套区和杆身过渡的配合逻辑,便于后续在装配环境中检查运动干涉、校核连接边界以及拆分工序图。
从使用场景看,活塞顶部直接承受燃烧或压缩腔体内的周期性压力,环槽区域用于安放气环和油环,负责密封工作介质并控制缸壁润滑油膜;裙部在缸套内起导向作用,承受侧推力,因此外形不是简单圆柱,而要考虑热膨胀、导向间隙和侧向承压面。活塞销穿过销座和连杆小头,将活塞所受载荷传递给连杆;连杆大头则与曲轴曲柄销连接,把往复运动转换成曲轴的连续转动。整个组件在高速运行中反复经历加速、减速和换向,零件之间的同轴度、间隙和质量分布都会直接影响振动、噪声与寿命。

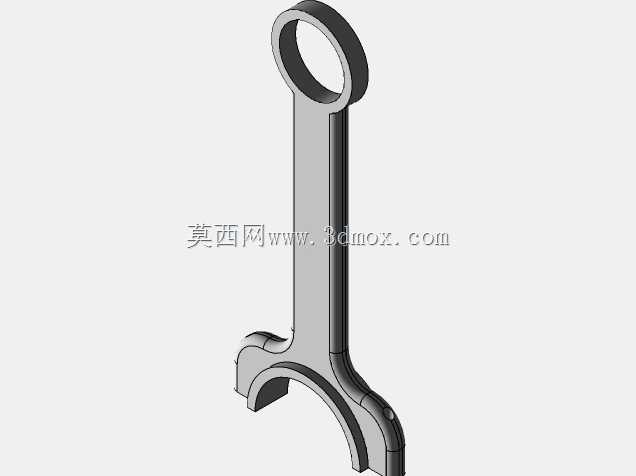

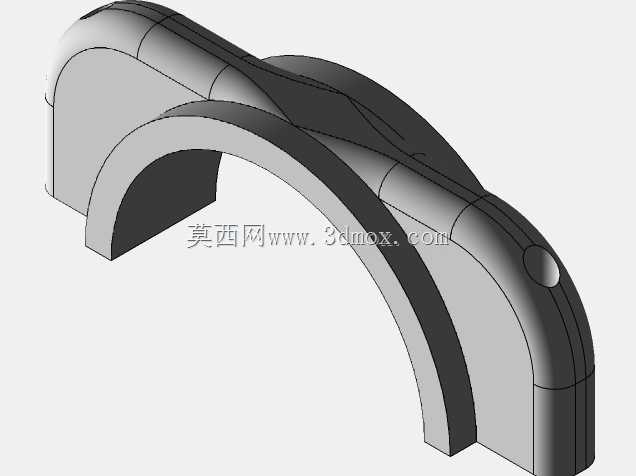

结构表达上,活塞头部保留了顶面、环岸、环槽和销孔的层次,环槽宽度与间距体现了密封环的安装位置;销座两侧加厚,用于分散活塞销传来的集中载荷,内腔避让区则为连杆小头摆动留出空间。连杆采用细长杆身与大小头结合的形式,小头围绕活塞销摆动,大头孔用于与曲轴轴颈配合;杆身截面在视觉上呈收窄过渡,这种处理符合真实连杆在抗弯、抗失稳和轻量化之间的取舍。大头端部的环形轮廓、孔壁以及与杆身的圆角过渡都需要在建模时连续处理,避免应力集中区域出现尖锐边。
设计思路上,这类组件不能只追求外观相似,必须围绕运动包络和装配顺序展开。活塞外径决定缸套配合边界,销孔轴线与活塞轴线的垂直度影响连杆摆动是否平顺;连杆大小头中心距是压缩比、冲程和气门避让的关键尺寸,杆身轮廓在摆动过程中不能与活塞内腔、缸套下部或曲轴箱壁发生碰撞。活塞销的长度和直径既要满足接触面压,又要控制质量,销两端通常还需要挡圈或限位结构防止轴向窜动。若用于教学或方案评审,可在该模型基础上补充曲轴、缸体和飞轮,完整展示上止点、下止点以及连杆角位变化。
外形尺寸与安装边界方面,活塞总成的最大径向轮廓由裙部和环组外径限定,轴向高度则包含顶岸、环槽区、销座和裙部下缘;装配后连杆可绕活塞销在一定角度内摆动,因此三维布局时要以曲轴回转半径和连杆中心距建立运动骨架。连杆大头孔的轴线与小头孔轴线需要保持平行,两孔中心距、孔径和端面宽度构成与曲轴、活塞销的主要安装接口。活塞销作为中间连接件,其外圆同时与销座、连杆小头形成配合,轴向位置不能越过活塞外圆面,也不能在工作中刮擦缸壁。
在工程细化阶段,可围绕该总成继续拆分材料与工艺特征:活塞可按轻量化铝合金承压件思路设置内壁加强筋和销座补强;连杆可按锻钢或粉末冶金件思路调整杆身截面、大头剖分面和螺栓连接区;活塞销则可按空心销轴思路降低往复质量。模型当前呈现的装配关系适合用于结构认知、运动原理演示、干涉检查和初步方案沟通,若进入生产设计,还需结合缸径、冲程、转速、爆压、润滑方式和热态间隙,对环槽尺寸、销孔配合、连杆强度及大头润滑结构进一步校核。
