剪式弹簧联动夹持支座结构设计

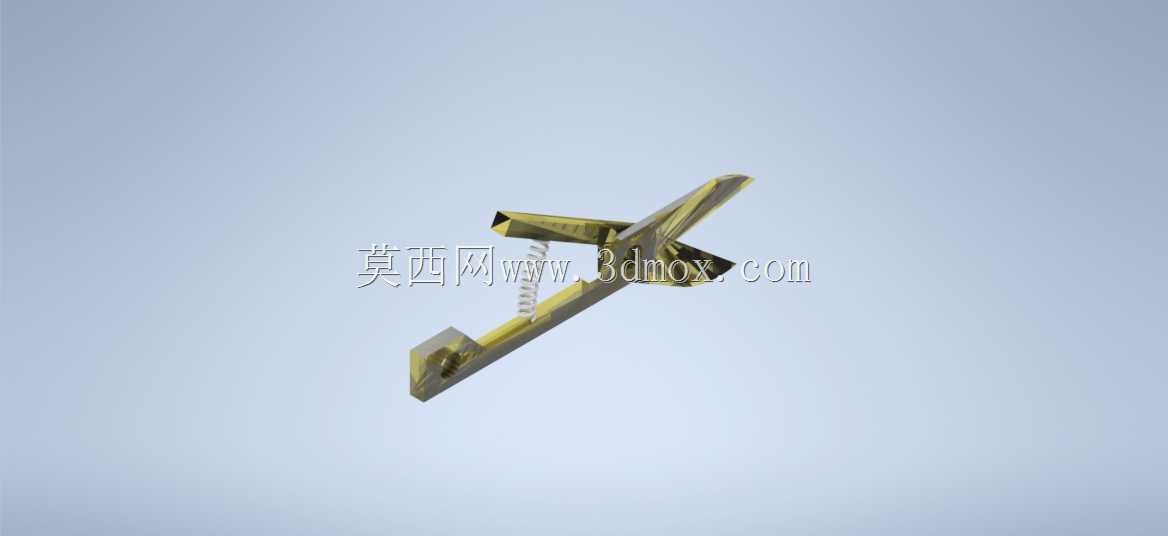

　　这套剪式弹簧联动夹持支座的三维结构，围绕小型工装夹具、便携夹持工具以及轻载定位工位的实际需求展开，整体采用交叉剪臂配合拉伸弹簧的布局，把手动开合、弹性复位、工件夹持三个动作整合在同一根长条形基座上。从现场使用逻辑来看，这类结构常见于小型装配台的辅助定位、线束与薄板件临时固定、手工工位的快速压紧，也可以作为教学演示件用于讲解铰点传动、弹簧预紧和力臂变化。

　　模型的核心受力路径并不复杂：长基座承担安装基准和下夹持端定位，两片交叉剪臂通过中部销轴形成剪刀式开合关系，上端形成操作与夹持区域，弹簧沿剪臂开合方向布置，在松开外力后拉动活动臂回到闭合位置。设计时需要重点控制中部铰点与两端夹持点之间的距离，因为力臂比例直接决定握持端所需操作力和夹持端输出压力。若夹持端离铰点过近，虽然结构紧凑，但夹紧力不足；若操作端过长，开合行程会变大，支座在狭窄工装空间内容易与周边零件干涉。

　　外形边界方面，该件呈细长条状布置，基座下方保留平直安装面，适合通过螺钉、压板或焊接辅助板固定在工作台、治具板和小型机架上。上部剪臂张开后会在高度方向形成明显轮廓，因此在整机布局时不能只看闭合状态的投影，还要预留手指操作空间和弹簧伸缩空间。弹簧位于剪臂侧面，安装后处于可见、可更换的位置，这种处理有利于后期维护；当弹簧疲劳或夹持力衰减时，不必拆解全部剪臂，只需拆卸端部挂点即可完成更换。

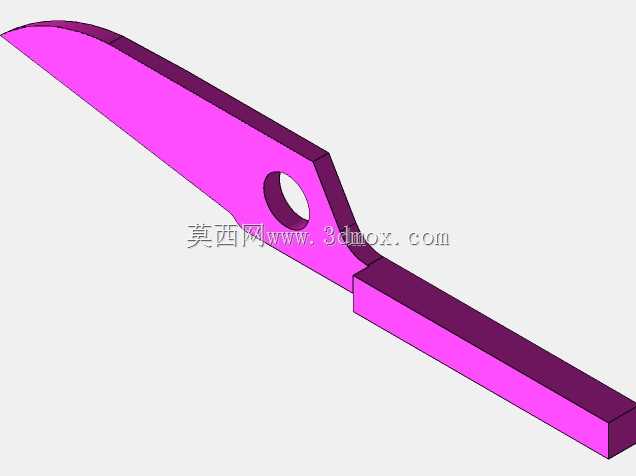

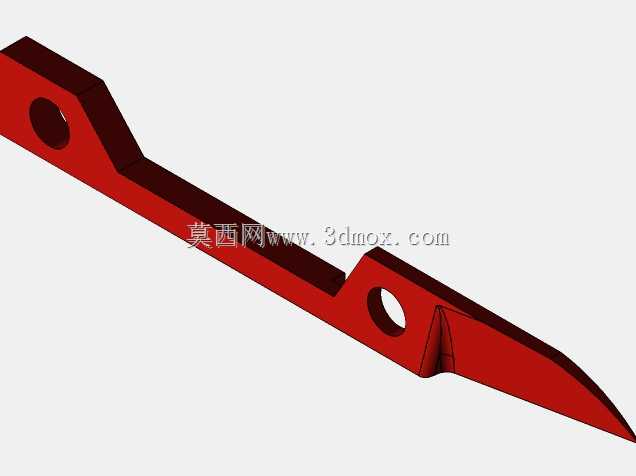

　　从结构细节看，剪臂端部做成与夹持功能相适应的钩状或块状接触区，接触面可以根据被夹工件形状增加垫片、橡胶块或定位销。三维建模时，销轴孔、弹簧挂孔和臂体折弯区域需要保留合理壁厚，避免在反复开合过程中出现孔边应力集中。基座与活动臂之间的配合间隙也不能过大，否则夹持点会产生侧向晃动；间隙过小，则在喷涂、锈蚀或轻微变形后出现卡滞。

　　弹簧的选型思路应与工作行程绑定。剪臂从完全张开到闭合，弹簧挂点之间的距离持续变化，拉伸量决定复位力矩。工程上通常先确定夹持端需要的最小压紧力，再按铰点力臂反推弹簧在闭合位置所需拉力，同时校核最大张开位置时弹簧是否超过许用伸长量。模型中弹簧沿臂体方向布置，能够减少额外支架，但挂点方向必须与弹簧轴线尽量一致，否则长期偏载会造成弹簧端部挂钩磨损或脱开。

　　安装边界上，基座的固定孔位应靠近受力区域，尤其是下夹持端和中部铰点下方，需要有足够支撑刚度。若只在长基座远端固定，夹紧时基座可能产生翘曲，导致上下夹持面不能平行贴合。对于轻载手工工具，可以采用薄壁型材或钣金焊接件控制重量；对于频繁使用的工装，则建议提高销轴硬度，并在剪臂孔内增加衬套，以降低转动磨损。

　　该结构的优势在于动作直观、零件数量少、复位可靠，操作者捏合或压下剪臂即可打开夹持口，松开后依靠弹簧自动夹紧。它不适合承受大冲击载荷或作为安全锁紧件使用，但在快速取放、临时定位、轻力压紧场景中具有很高的实用性。建模时把剪臂、销轴、弹簧、基座和端部夹持块分别建立独立实体，能够清晰表达运动关系，也便于后续在工程图中生成装配尺寸、铰点配合公差和弹簧安装空间校核。
