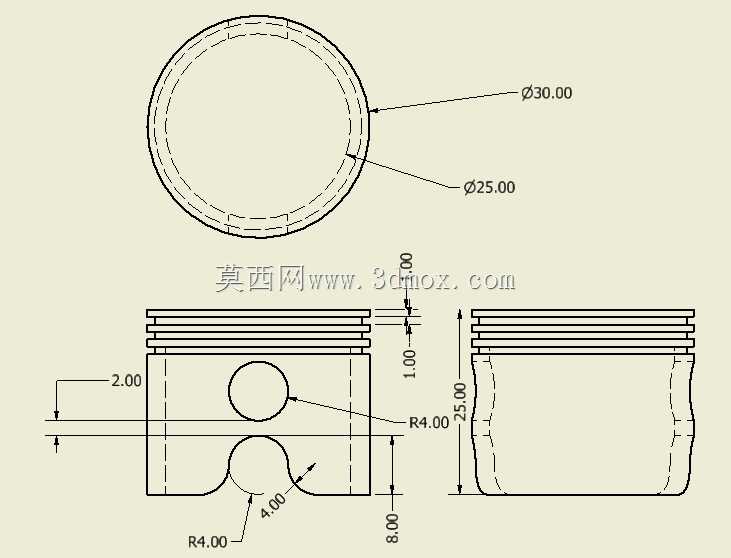

内燃机活塞带工程图纸结构设计

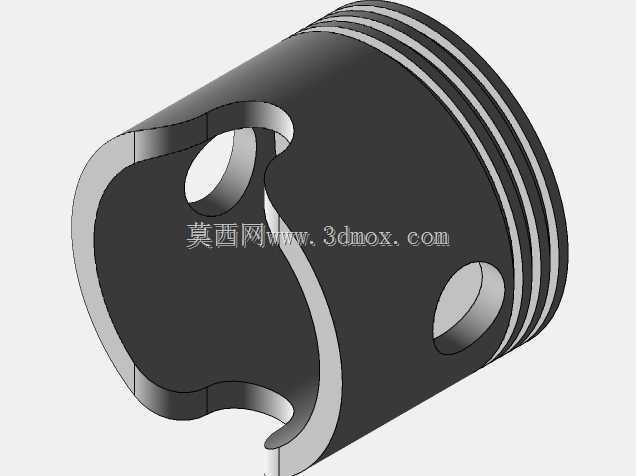

　　该活塞三维结构围绕往复式内燃机核心运动部件展开，建模完整还原了活塞头部、裙部、活塞销座、环槽组的全部几何特征，可直接用于发动机运动机构干涉校验、装配关系核对与二维工程图出图参考。从实际装机场景来看，这类活塞广泛适配小排量车用汽油机、小型通用动力机组以及教学演示用内燃机拆解实训台，在气缸套内做高速往复直线运动，承接燃烧室燃气爆发压力，通过活塞销将作用力传递给连杆，再由连杆驱动曲轴旋转，完成化学能到旋转机械能的转换。

　　建模过程中优先保证功能特征的工程准确性：头部外圆加工有三道平行环槽，上方两道为气环安装位，用于密封燃烧室高压燃气，避免高温高压气体窜入曲轴箱；最下方一道为油环槽，槽底开设径向回油孔，缸壁飞溅润滑后多余机油经油环刮下，通过回油孔流回油底壳，防止机油窜入燃烧室参与燃烧。环槽的轴向宽度、槽底圆角以及槽岸高度均按照常规活塞设计逻辑保留，环槽与活塞顶面之间保留足够的火力岸高度，用来阻隔燃烧室高温向环组传递，降低第一道环的热负荷。

　　活塞销孔采用同轴贯通式布局，销座部位向活塞内腔凸起形成加强凸台，销孔轴线与活塞轴线垂直相交，建模时保留了销孔内侧的倒角与销座过渡圆角，实际装配时活塞销穿过销座与连杆小头孔，两端可通过卡环限位，防止活塞销轴向窜动刮伤气缸壁。活塞裙部采用部分剖开的轻量化结构展示形式，外圆型线并非理想正圆柱：常温状态下裙部预先设计成中凸变椭圆型面，工作时受热膨胀后裙部可趋近正圆，既保证活塞在缸套内导向顺畅，又能避免冷态敲缸、热态拉缸故障。裙部下端开设的避让缺口，用于活塞运动到下止点附近时避让曲轴平衡重，防止运动过程中与曲轴回转部件发生碰撞。

　　从安装边界维度梳理，活塞外径与气缸套内径采用小间隙配合，配合间隙通常控制在微米级，间隙过大将导致密封失效、敲缸异响，间隙过小则热态下活塞膨胀卡死在缸筒内。活塞总高度需要匹配发动机行程与连杆长度，保证活塞运行到上止点时顶面不会碰撞气门与气缸盖，运行到下止点时裙部不会脱出缸套下端导向面。活塞销孔直径需与选配活塞销外径形成过渡或微间隙配合，销孔中心到活塞顶面的压缩高度尺寸直接决定发动机压缩比，建模时该尺寸作为核心管控参数，关联燃烧室容积、缸盖垫片厚度、曲轴回转半径共同匹配。

　　结构设计上活塞顶面承接燃气最高爆发压力，建模时顶面与侧壁交接位置保留过渡圆角，避免应力集中导致活塞顶部开裂；活塞内腔做挖空处理，在保证刚性的前提下尽可能降低往复运动质量，减小曲轴连杆机构的惯性力，降低发动机高速运转时的振动与轴承负荷。环槽部位的壁厚经过合理分配，既保证环槽长期承受活塞环往复冲击不会出现磨损塌陷，又避免壁厚过大导致活塞整体热容量过高、散热不畅。销座与裙部内壁之间设置加强筋连接，把活塞销传递的侧向力均匀分散到整个裙部承压面，减少销座部位的局部应力集中。

　　在工程应用层面，该三维模型可用于发动机装配实训中演示活塞连杆组的装配顺序，校验活塞环开口间隙、侧隙的匹配关系，也可作为逆向设计、结构改进的基础参照，帮助设计人员理解活塞各结构特征对应的功能诉求，脱离单纯几何造型层面，真正掌握动力核心部件的设计逻辑。
