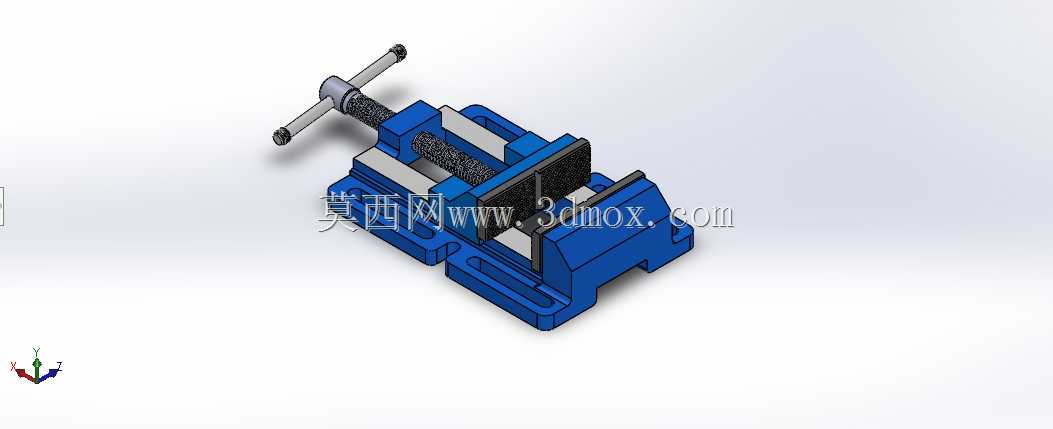

机用精密平口虎钳夹持工装结构

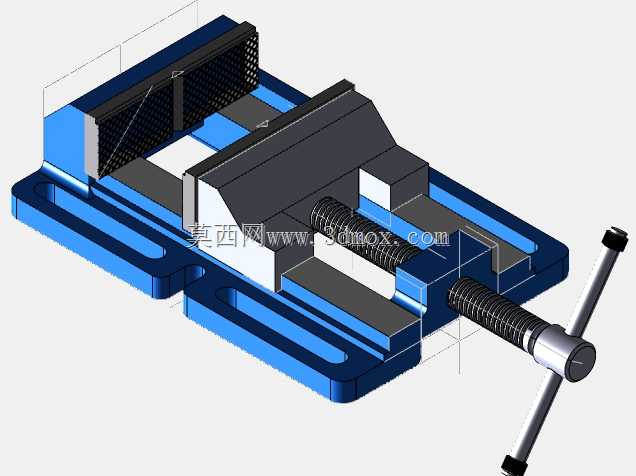

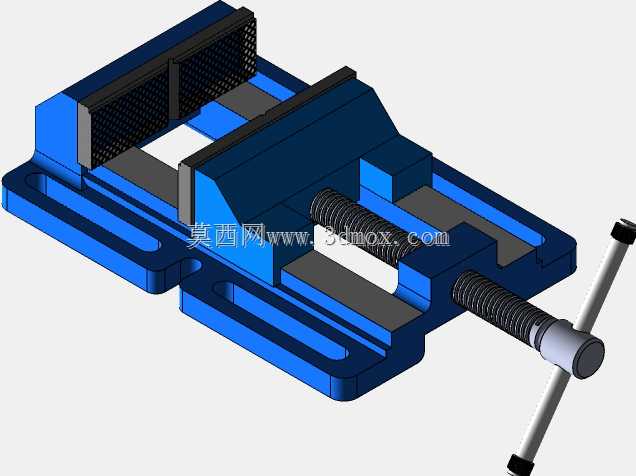

　　这套虎钳结构在常规铣削、钻削工位里承担工件定位与夹紧的基础职能，钳工划线、小型零件去毛刺、加工中心首件试切时也会作为通用夹持单元使用。钳体底座预留了多组安装槽孔，可直接压在机床工作台T型槽上，也能配合等高块、角度垫箱调整装夹高度；底座两侧的凸耳结构承担压紧螺栓的受力点，避免夹紧反力直接作用在钳身薄弱侧壁上。

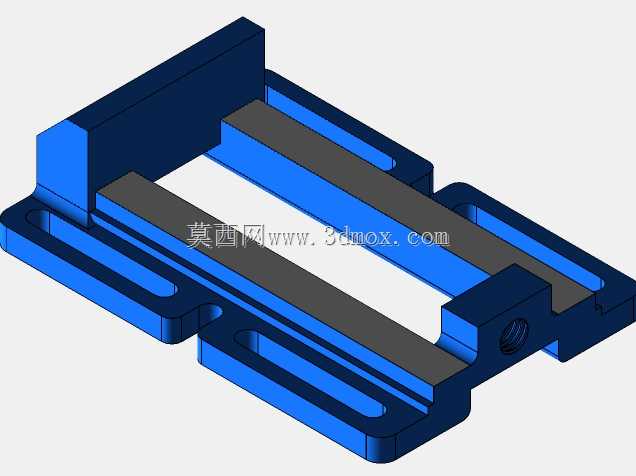

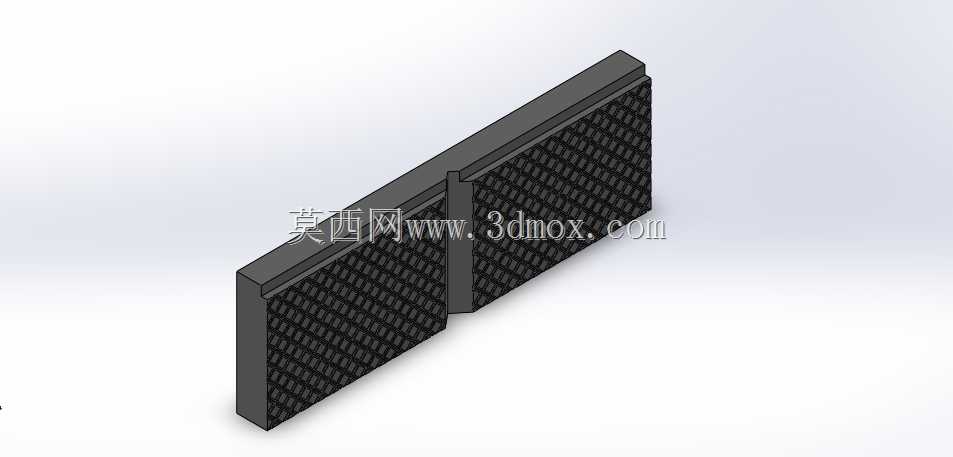

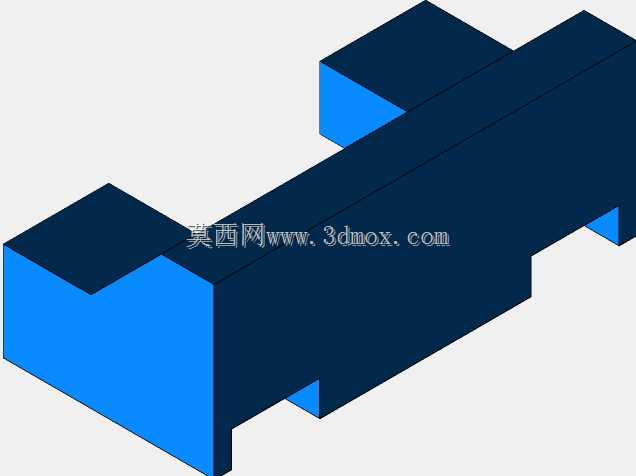

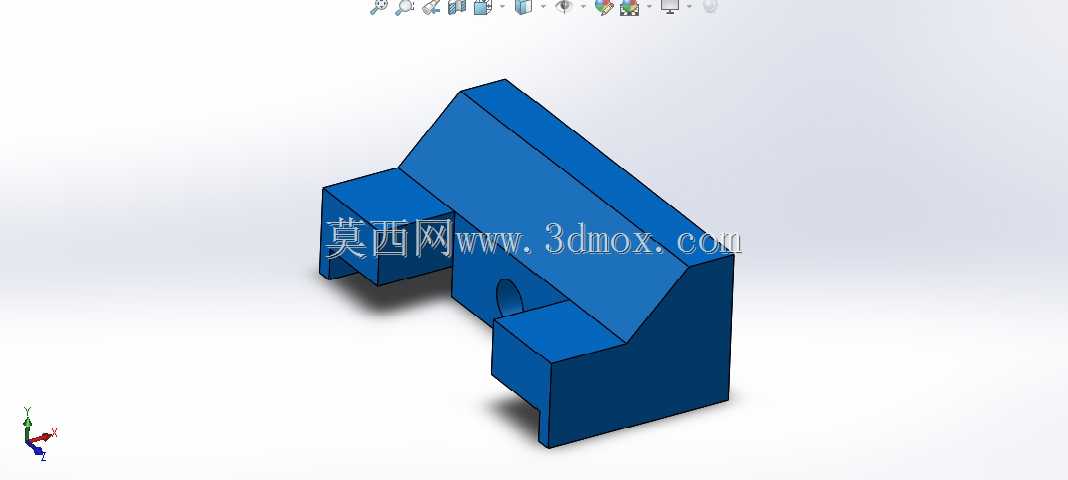

　　从受力路径看，丝杠转动时带动活动钳身沿固定导轨做直线进给，钳口闭合后夹持力沿丝杠轴线传递到钳身两侧立壁，再经由底座分散到工作台面。固定钳口与活动钳口的贴合面都设计了可更换钳口板，板面加工出细密齿纹，夹持毛坯件时能嵌入工件表面形成防滑约束；精加工场景下可换装光面或软质钳口板，避免夹伤已加工表面。钳口板通过沉头螺钉固定在钳身上，磨损后单独拆卸更换，不需要整体报废钳体，这也是车间工装长期使用中维护成本控制的常见做法。

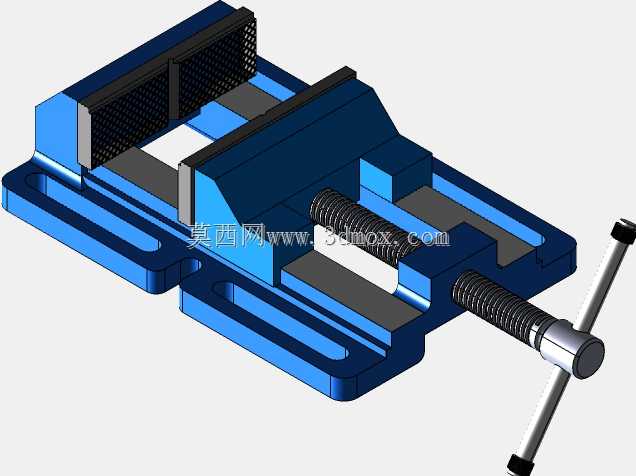

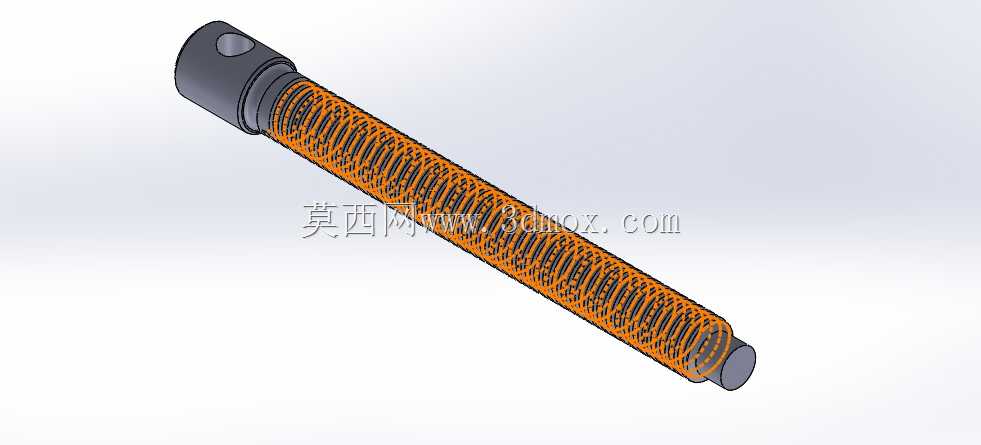

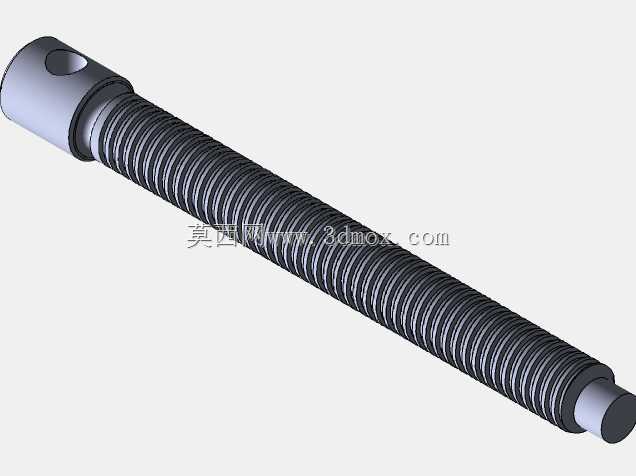

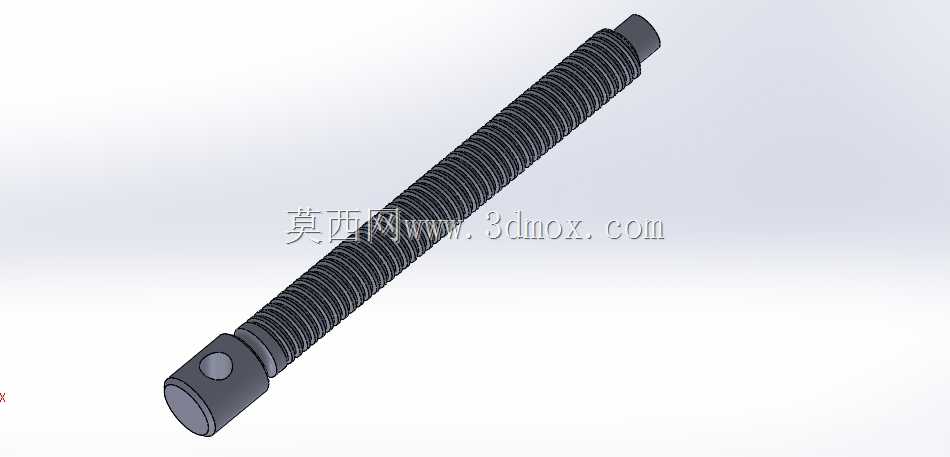

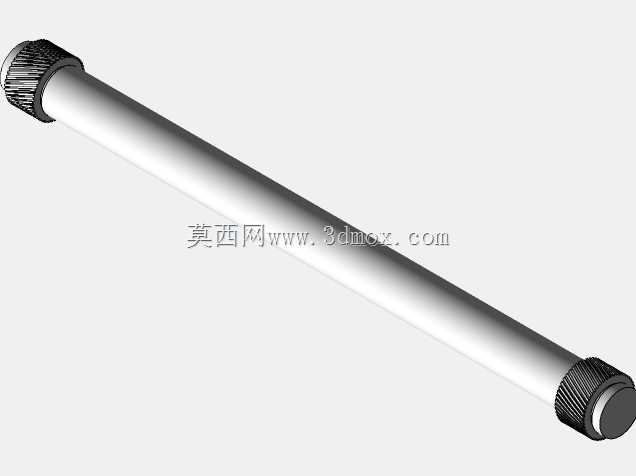

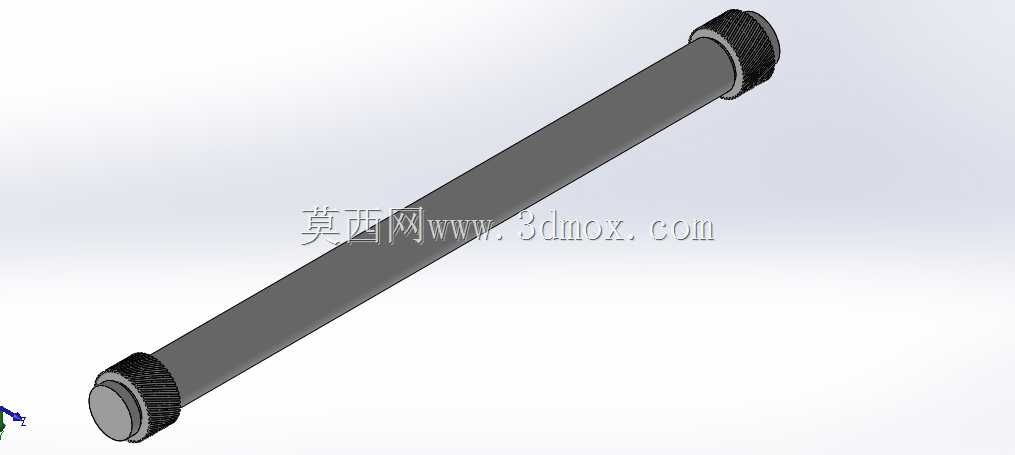

　　丝杠端部布置了手轮与操作杆，杆端做防滑滚花处理，操作人员施加较小的圆周力即可通过螺纹增力获得足够夹紧力。丝杠与活动钳身的配合段采用梯形螺纹思路设计，承载能力比普通三角螺纹更适合反复冲击的夹紧工况，螺纹副留有合理间隙，既能保证手动转动顺畅，又能在夹紧后形成自锁趋势，避免铣削振动导致钳口松动。丝杠两端的支撑部位设置了轴向限位结构，防止进给过程中丝杠窜动，保证活动钳身移动的直线度。

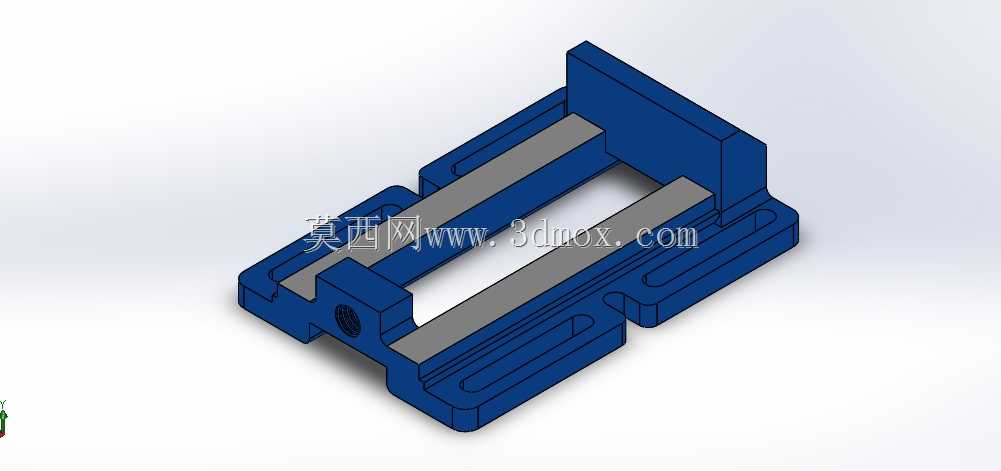

　　活动钳身与底座导轨之间采用滑动配合，导轨面做了加宽处理，夹持偏载工件时钳身不易翘起。钳身整体轮廓低矮，重心贴近工作台面，在重型切削振动下稳定性更好；底座下方的镂空槽既减轻了整体重量，也为切屑清理留出空间，加工产生的金属碎屑不会堆积在配合面里。钳口张开范围覆盖常见中小型零件的装夹尺寸，针对长条状工件还可以配合平行垫铁将工件托平，保证待加工面与工作台基准平行。

　　设计这套结构时优先考虑的是工装的通用性与刚性平衡：钳身主体采用箱型加筋布局，在侧壁和底座过渡处布置加强筋，承受夹紧力和切削侧向力时变形量控制在较小范围；导轨配合面预留了刮研余量，实际生产中可通过手工刮研提高接触刚度，保证活动钳身移动全程无卡滞。钳口的高度选取兼顾了不同厚度工件，既可以直接夹持较厚的块状毛坯，也能借助垫铁夹持薄板件，薄板装夹时钳口夹持位置尽量靠近工件加工区域，减少振动颤纹。

　　安装边界方面，底座的安装孔间距按照常见机床工作台槽距规划，压紧时压板搭在底座凸耳的平整面上，螺栓穿过工作台T型螺母锁紧，钳体相对工作台找正后，用百分表拉固定钳口立面，即可将钳口方向调整到与机床进给轴平行。整体外形没有突出的高耸结构，操作手轮的回转空间在钳体侧方预留充足，操作人员站在工位前即可完成开合动作，不会与机床刀库或防护门发生干涉。

　　在自动化产线上下料工位，这类虎钳也可作为托盘化装夹的基准夹具，工件在钳外预定位后再整体推送至加工工位，重复装夹的一致性依靠钳口定位面与底座基准面的形位公差保证。钳身各零件的装配关系清晰，活动件与固定件之间的拆装顺序符合车间维修逻辑，日常清理切屑和加注润滑脂时不需要专用工具，能够适应批量加工环境下高频次的开合使用。
