车床配套键槽切削电动铣削动力装置

　　这套装置面向普通卧式车床的现场改造与工序扩展需求，在不拆除原有车床刀架、不改动床身主体结构的前提下，把原本以回转车削为主的加工工位，拓展出可完成轴类、套类零件键槽铣削的能力。车间里常见的长轴、传动轴、联轴器坯件，在车削外圆、端面之后往往需要二次转运到铣床或插床排队加工键槽，工件反复拆装找正不仅占用周转时间，长轴件二次装夹的同轴度偏差还容易造成键槽对称度超差，这套电动切削装置直接搭载在车床工作区域，利用车床原有装夹体系定位工件，一次装夹即可衔接车削与键槽加工工序，大幅减少工序间的转运与找正辅助工时。

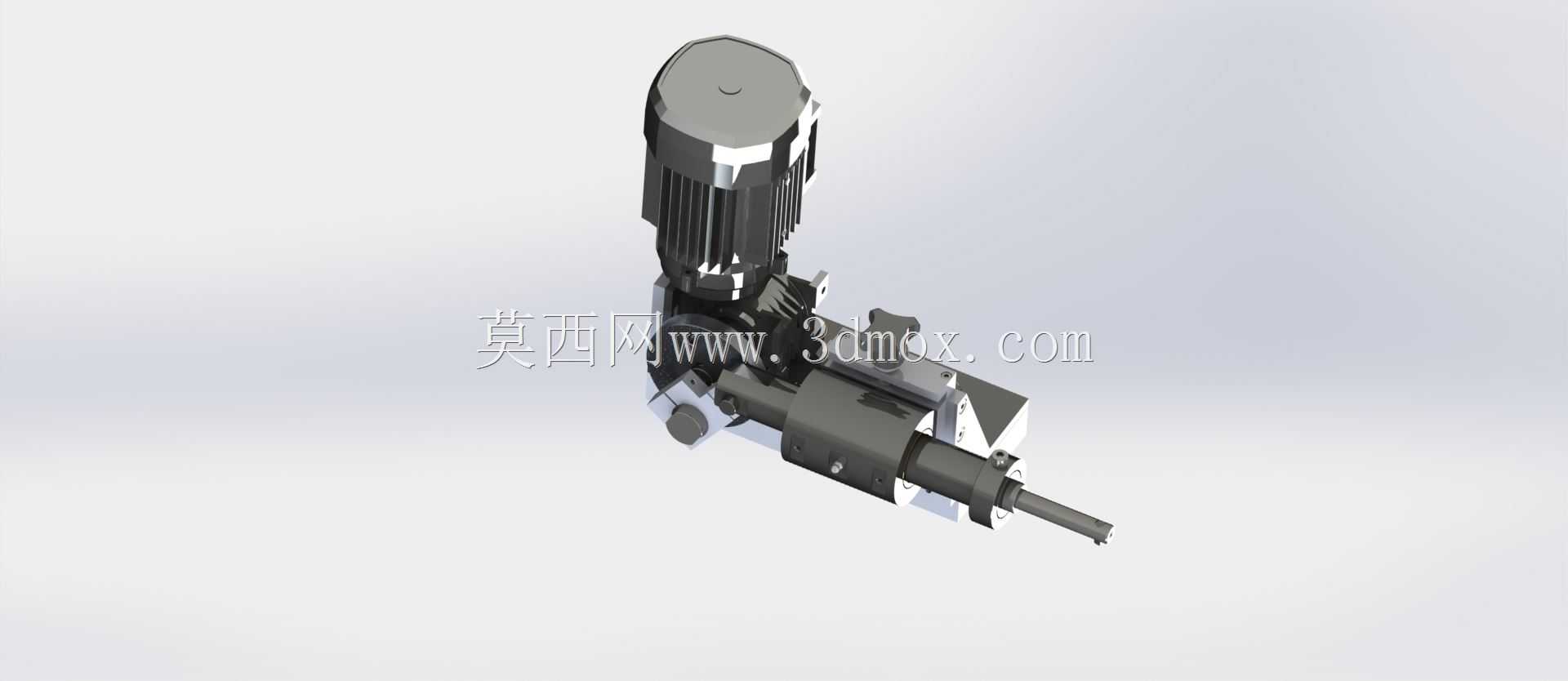

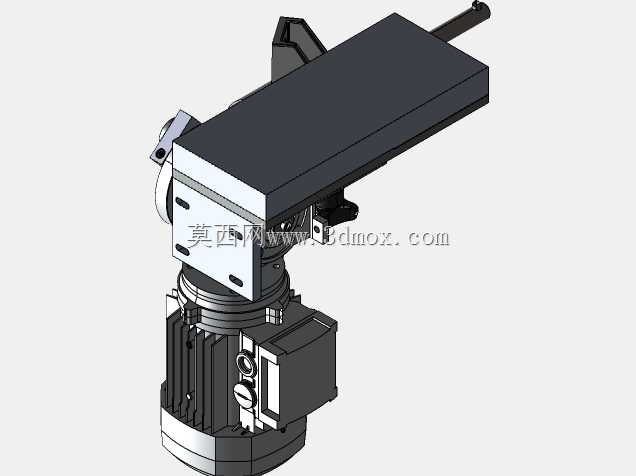

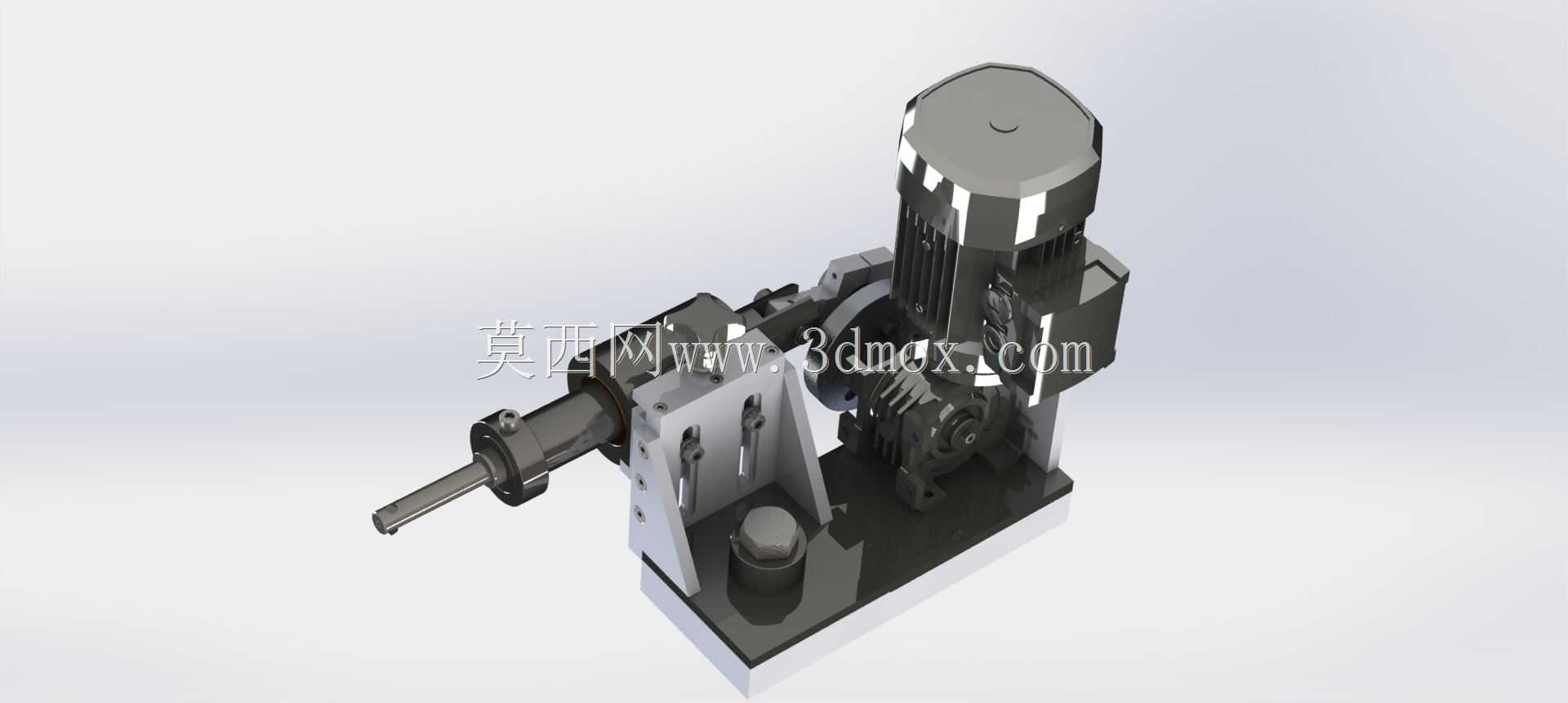

　　从整机布局来看，装置采用立式驱动电机搭配侧置切削主轴的紧凑结构，动力单元通过法兰连接固定在铸造基座上方，电机输出端经减速传动组将扭矩传递至水平布置的切削主轴，主轴端部可装夹键槽铣刀，整体基座通过底部安装孔位固定在车床中拖板或专用配套夹具上，随拖板进给完成切削走刀。基座采用厚钢板焊接后时效处理的结构，侧壁增设多道加强筋，铣削过程中承受的径向切削力可通过筋板分散传递到安装基面，避免悬臂结构产生的振刀纹。切削主轴采用双轴承支承布局，前端轴承靠近刀具装夹位，抵消铣削进刀时的径向载荷，后端轴承承担轴向限位，主轴端的刀具装夹位采用标准夹套结构，可适配不同直径的直柄键槽铣刀，换刀时无需拆解主轴总成。

　　实际加工场景中，工件由车床三爪卡盘与尾座顶尖共同支承，保持回转轴线固定，这套切削装置的刀具主轴轴线与工件轴线呈空间垂直布局，对刀完成后通过拖板的纵向、横向进给控制键槽的长度与深度位置，立式电机的转速经减速后匹配键槽铣刀的合理切削线速度，针对45钢轴件可实现分层铣削，每次径向切深控制在合理范围，避免单次吃刀过大造成刀具崩刃。装置上设置的可调限位组件可快速锁定进给行程，批量加工同规格零件时，首件对刀完成后即可通过限位块固定走刀终点，重复加工一致性远高于手动划线找正的作业方式。

　　安装边界方面，整套装置的基座底面设计为平直安装面，预留的螺栓孔间距适配普通卧式车床中拖板的常见T型槽规格，无需对车床拖板进行二次钻孔改造，现场就位后通过T型螺栓即可压紧固定；装置侧向伸出的切削主轴中心高可通过基座下方的调整垫片组微调，适配不同直径工件的键槽中心高要求，主轴端部到基座立板的悬伸长度经过优化，既避让车床卡盘、尾座的运动空间，又保证刀具可覆盖常规直径轴件的键槽加工区域。驱动电机的接线盒朝向装置外侧，方便车间布线接入机床控制回路，基座侧面预留的切削液喷淋管安装位，可直接对接车床原有冷却系统，铣削过程中实时冲淋切屑、冷却刀具刃口。

　　结构设计过程中重点考量了切削工况的受力特性：电机与减速箱体的连接面采用止口定位，消除装配同轴度误差；传动齿轮组选用调质合金钢材质，齿面高频淬火，承受铣削冲击载荷时不易出现断齿；主轴外露部位设置防尘护套，避免铸铁屑、钢屑进入轴承配合面。整套装置没有采用复杂的数控进给结构，完全适配普通车床操作工的现有操作习惯，工人只需沿用车床拖板的操作手柄即可完成走刀，上手门槛低，非常适合多品种、小批量的机加工车间补充键槽加工能力，替代部分需要外协和排队的插铣工序。
