弯折型金属连接固定支架结构设计

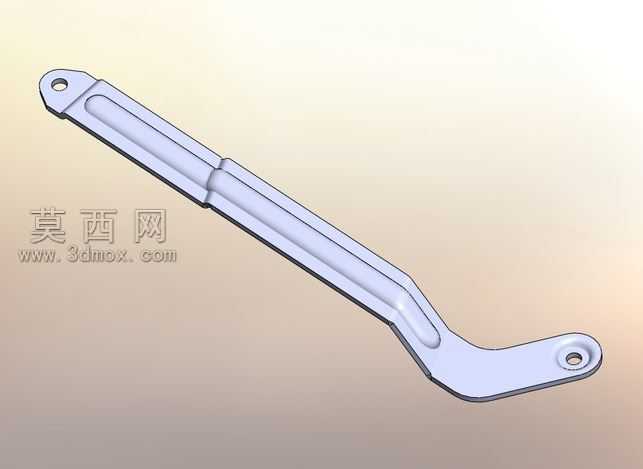

本作品为一款弯折构型的金属连接固定支架，整体采用钣金类结构设计思路完成三维建模，建模过程中优先保证结构的力学合理性与装配适配性，首先通过草图绘制勾勒出支架的整体轮廓走向，精准定位两端安装孔的中心距与相对位置，两端的圆形安装孔为标准通孔设计，可适配对应规格的紧固件完成装配连接。建模阶段对支架的弯折区域做了平滑过渡处理，避免直角弯折带来的应力集中问题，同时在支架的长直段区域设计了内凹的加强筋结构，该结构通过冲压成型的工艺逻辑完成建模，在不增加板材厚度的前提下大幅提升支架整体的抗弯强度与结构刚性，减少使用过程中的形变概率。材质方面预设为常用的冷轧钢板材质，渲染时赋予了均匀的浅灰色金属哑光质感，还原了常规五金支架的表面处理效果，同时对边缘的倒角、弯折处的圆角做了精细化处理，避免锐边带来的安全隐患，也更符合实际冲压加工的工艺要求。整体结构采用非对称的弯折构型，一端为平直的长条形延伸段，另一端为向下弯折的短连接段，这种构型可以适配特定安装空间内的跨距连接需求，既可以作为两个部件之间的连接支撑件，也可以作为外置部件的挂载固定支架，建模过程中严格控制各段的壁厚均匀性，保证后续加工成型的可行性，所有的弯折半径均参考常规钣金加工的最小弯折半径设置，避免加工过程中出现板材开裂的问题。渲染阶段采用了柔和的漫反射光照环境，清晰呈现出支架的结构轮廓、加强筋的凹凸形态以及两端安装孔的位置细节，整体模型结构简洁实用，没有冗余的设计元素，完全围绕实际使用场景的固定、支撑、连接功能展开设计，各部分尺寸比例经过合理推演，能够满足常规工况下的承重与连接需求。
