双工位箔片绕制张力调节机构

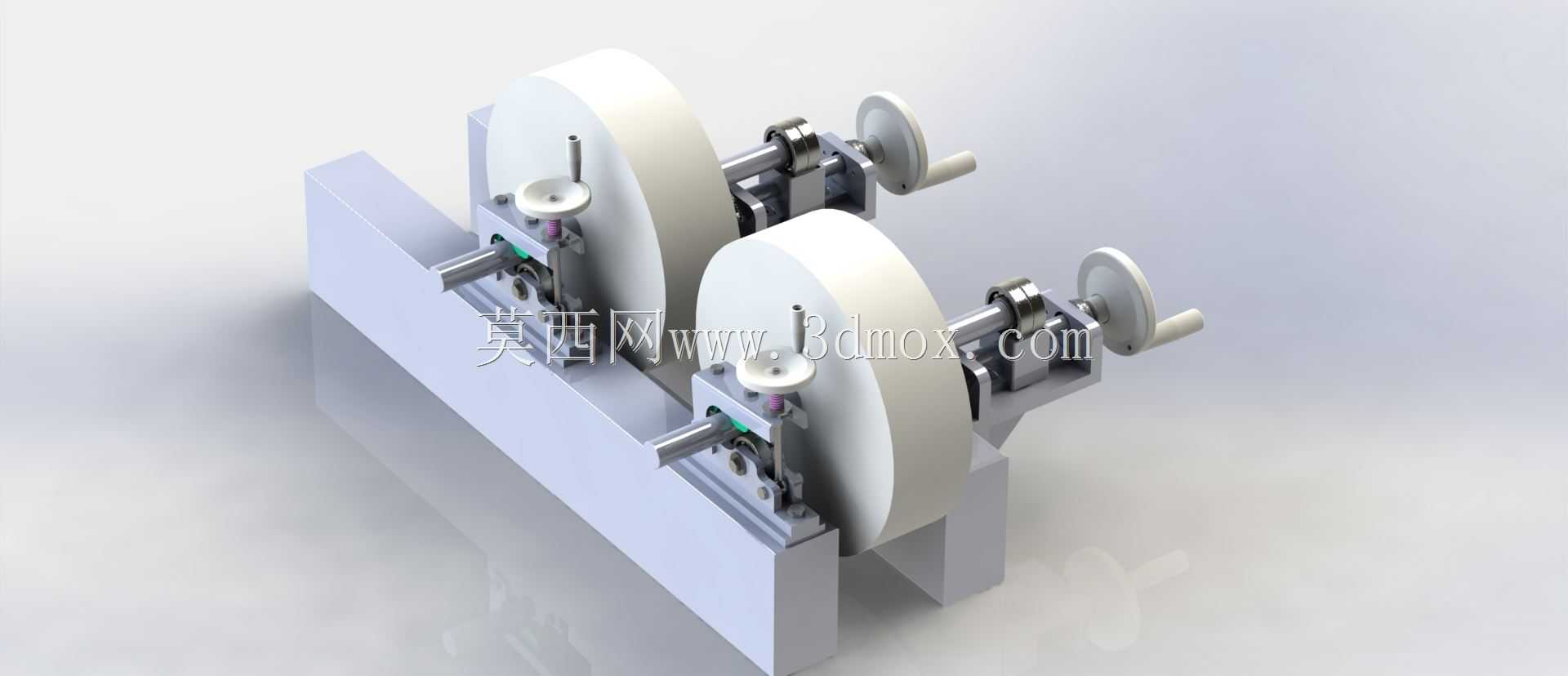

　　这套机构面向薄带、箔片及柔性带状材料的连续绕制作业，常见于小型线圈成型、传感器绕组制备、电子元件卷绕和实验室样件开发场景。整机采用左右并列的双工位布置，两个工位共享同一根长条形安装基座，既可以分别承担两种规格料带的放卷与导向，也可以在同一工艺节拍中完成前后两道辅助调整，减少单工位频繁换料造成的停机。

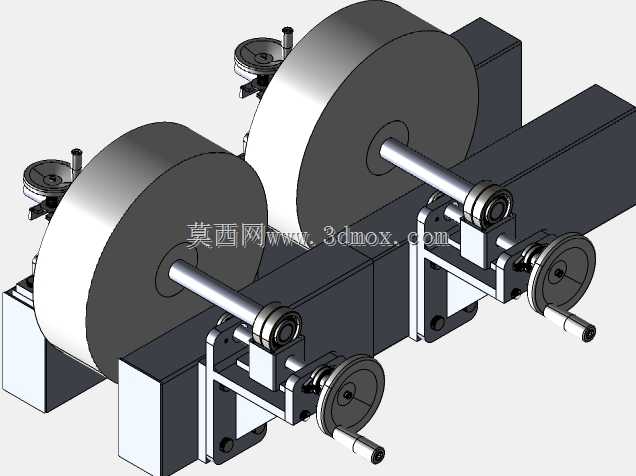

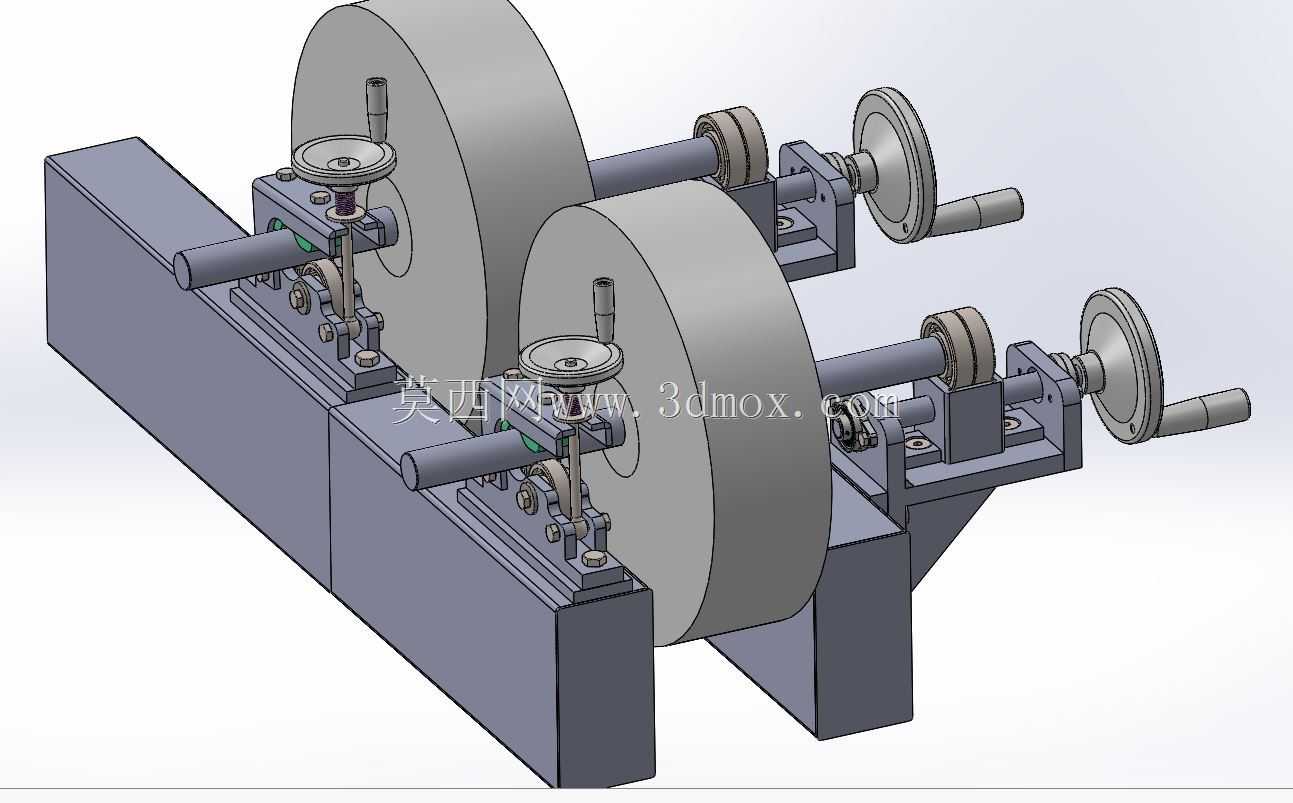

　　从结构组成看，每个工位都由大直径料盘、盘轴支撑座、侧向手轮、导向杆、压持组件和可调支架构成。料盘用于承载卷绕后的箔片或尼龙类薄带，盘体直径较大，能够在材料卷径变化时保持较稳定的出线半径；支撑座内部预留了旋转轴与轴承安装空间，使料盘转动时径向跳动受控。手轮布置在工位外侧，操作人员可在设备正面或侧面对预紧位置、轴向限位和微调量进行操作，调试时不需要拆卸主体护罩。

　　机构的核心并不只是放卷，而是对箔片走带位置和张紧状态进行约束。薄带材料在绕制过程中容易出现跑偏、褶皱、局部松弛和边缘翘起，若直接由料盘自由放出，带材进入后续卷绕位置时会产生角度偏差。该装置通过竖立导向杆、小直径过渡轮和压块形成多级约束，使带材从大盘引出后先经过低位导向，再进入可调压持区域，最后沿设定方向送出。导向件的高度和间距可以根据带宽、带厚及材料刚度调整，适合铜箔、铝箔、复合薄膜以及较软的尼龙基带。

　　设计上，长基座承担了全部工位的定位基准。两个工位的支架均通过紧固件安装在基座上平面，安装面需要保证平面度和同轴度，否则左右料盘旋转轴线会出现偏角，带材在高速放出时产生周期性摆动。基座下方设置支撑腿，使整机与工作台面之间留出操作和排屑空间，也便于在自动化生产线中与绕线主机、裁切机构或焊接工位对接。若用于独立工作台，可在基座底面增加减振垫；若并入联机设备，则可通过预留孔位将其固定在铝型材框架或钢板台架上。

　　外形边界方面，该机构的宽度主要由双盘并列距离决定，高度集中在大直径料盘和手轮轴系区域，深度则包含基座、支撑腿及外侧手轮操作空间。布局时需要在料盘径向外侧保留盘料更换空间，在手轮侧保留手动调节距离，在带材出口方向保留与下游绕制头的直线导入段。料盘上方不宜布置低矮横梁，以免穿料和吊装卷盘时发生干涉；基座正面应留出紧固件拆装位置，方便维护支撑座和导向组件。

　　在实际选型与建模校核中，需要重点关注三条运动关系：一是料盘旋转轴线与导向杆轴线的平行度，它直接影响带材边缘是否均匀受力；二是压持组件与带材表面的接触方式，软质材料宜采用小面积低摩擦接触，避免压痕；三是手轮调节行程与支架滑移范围的匹配，调节量过小无法覆盖不同卷径，过大则会降低机构刚性。三维结构中，轴、衬套、锁紧螺钉、手轮和支架之间应保留合理装配间隙，料盘拆装路径上不能出现被导向杆遮挡的问题。

　　该装置适合作为绕线设备前端的放卷与纠偏单元，也可用于教学、工艺试验和小批量生产。双工位形式提高了空间利用率，手动调节结构则降低了控制复杂度，对于材料规格变化频繁、张力要求中等、需要快速换型的箔片线圈加工任务较为实用。
